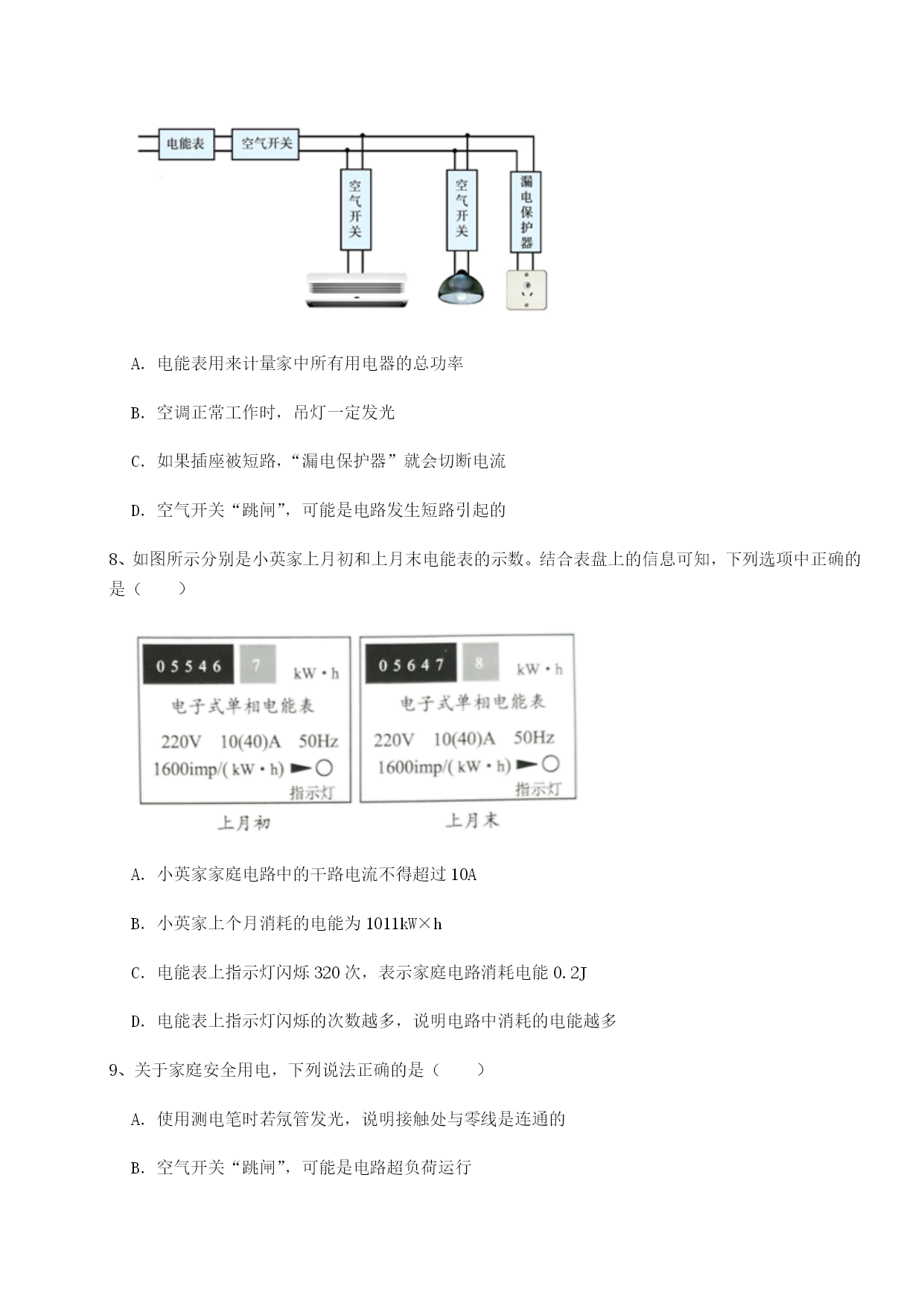

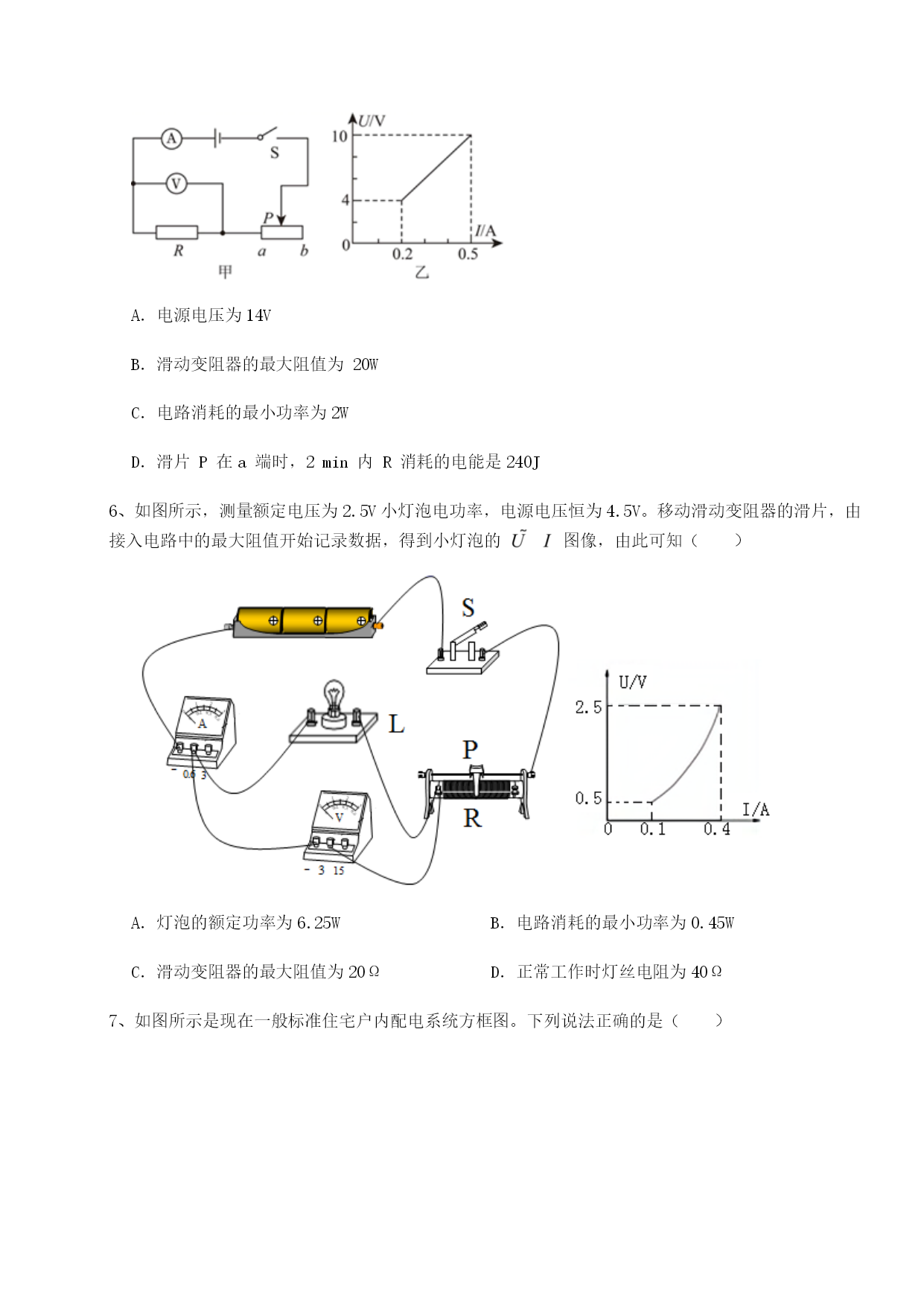

重庆市实验中学北师大版物理九年级电功和电功率综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙2、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大3、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A4、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大5、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J6、如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。移动滑动变阻器的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的图像，由此可知（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω7、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的8、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW×hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多9、关于家庭安全用电，下列说法正确的是（）A．使用测电笔时若氖管发光，说明接触处与零线是连通的B．空气开关“跳闸”，可能是电路超负荷运行C．电能表用来计量家中所用用电器的总功率D．低于220V的电压对人体都是安全的10、将规格为“2.5V0.3A”的小灯泡L1和规格为“3.8V0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是（灯丝的电阻保持不变）（）A．L1的电阻大于L2的电阻B．L1的亮度比L2的亮度更小C．两只灯泡都正常发光D．两只灯泡实际功率相等第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、标有“6V3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为Ω，电路消耗的总功率为W。2、某一家庭电路中所用电能表如图所示（1600imp/（kW·h），表示每消耗1kw·h的电能，指示灯闪烁1600次。把一个电炉子单独接在家庭电路中，发现在90s内电能表指示灯闪烁了40次。（1）家庭电路电压为V；（2）求此电炉子的功率；（3）如果用此电炉子烧水，在10min之内把2kg的水由20℃加热到70℃，求：水至少吸收的热量是J的热量？整个烧水过程的效率是？3、如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是；试电笔发亮时，火线、试电
