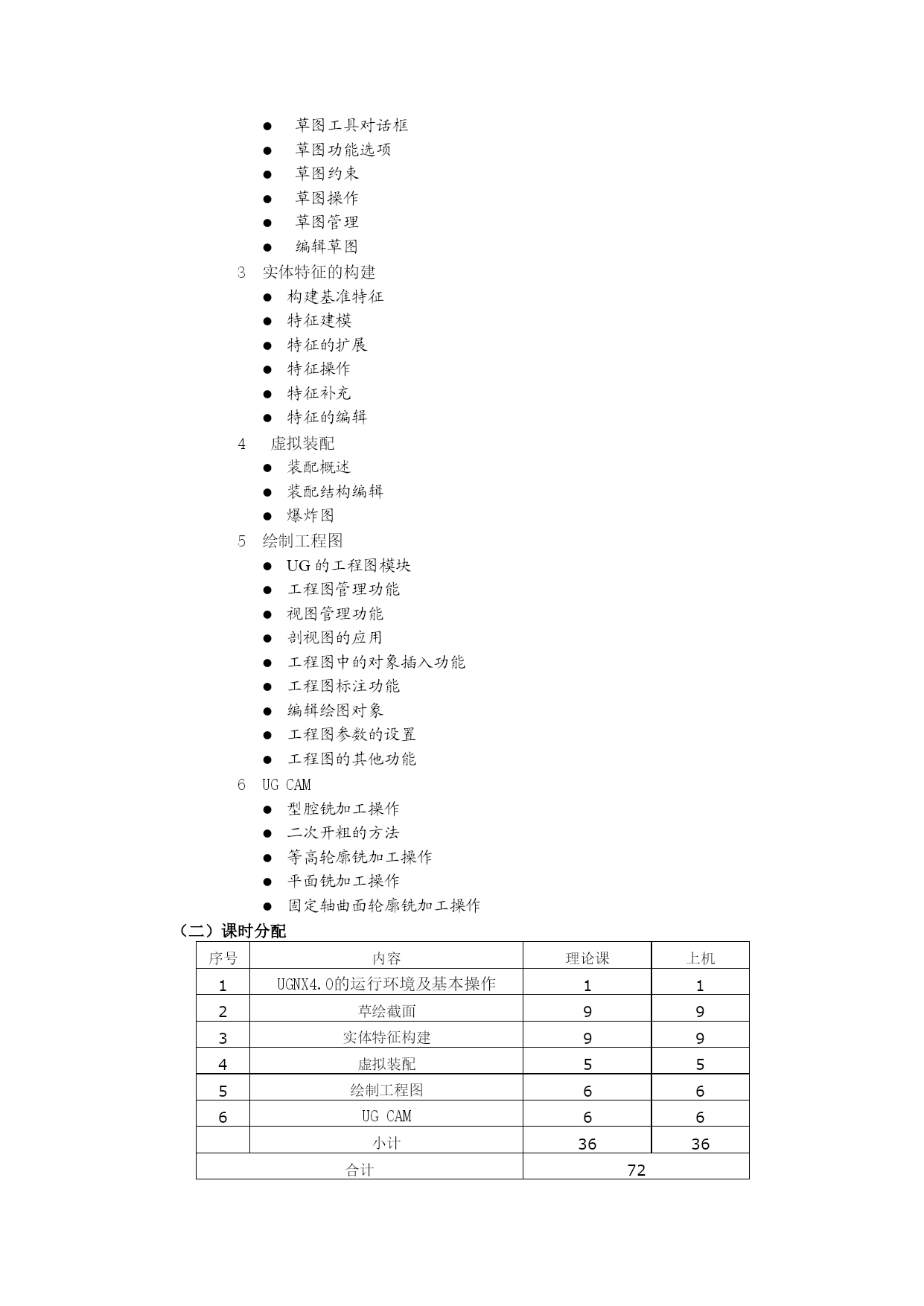

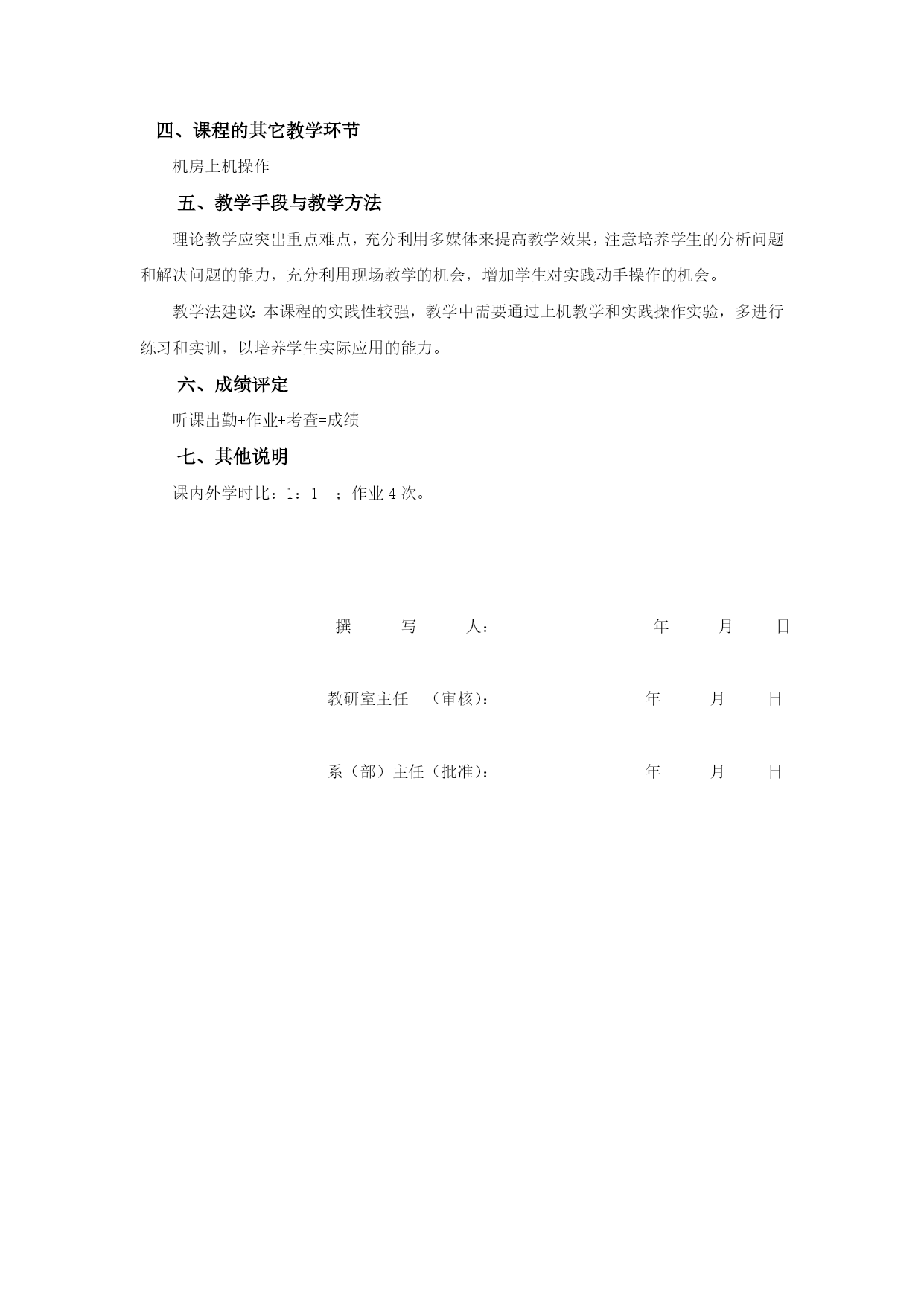

《机械CAD/CAM应用》教学大纲一、课程基本情况开课单位：华天学院机电系课程编码：1101B104总学时：72总学分：4修课方式：必修考核方式：考试先修课程：机械制图、机床设计基础、数控编程技术、互换性测量与技术、机械制造技术。教材：《UGCAD/CAM基础教程》张幼军、王世杰主编，清华大学工业出版社参考书：《模具CAD/CAM》李军主编，国防工业出版社二、课程内容、基本要求与学时分配本课程是根据现代机械制造技术的发展，为机械设计与设计、数控技术、机电一体化、模具设计与制造等专业设置的一门重要的必修课；使学生了解并掌握计算机辅助设计与制造技术（CAD/CAM）的基础知识。本课程的主要任务是拓宽学生的知识面，使学生了解并掌握计算机辅助设计和辅助制造在机械制造技术领域中运用的基本知识。主要介绍CAD/CAM系统的硬件和软件组成，并向学生介绍一种通用的软件，使学生获得计算机辅助设计与制造技术的初步知识。课程的基本要求：（1）了解在CAD/CAM系统中硬件和软件的组成及含义；（2）掌握用CAD/CAM软件设计中等复杂程度的三维造型实体；（3）掌握由三维造型实体转变为二维工程图的基本方法；（4）了解三维CAD/CAM基本知识；（5）熟悉一种应用软件，掌握机械零件设计的基本流程，并能中等难度的数控自动编程。三、课程内容、基本要求与学时分配（一）教学内容1.UGNX4.0的运行环境及基本操作UG软件的特点。UGNX4的模块。UGNX4的产品设计流程。UGNX4的基本操作流程。UGNX4的系统要求。基本界面介绍。常用菜单。基本操作。2草绘截面草图工具对话框草图功能选项草图约束草图操作草图管理编辑草图3实体特征的构建构建基准特征特征建模特征的扩展特征操作特征补充特征的编辑4虚拟装配装配概述装配结构编辑爆炸图5绘制工程图UG的工程图模块工程图管理功能视图管理功能剖视图的应用工程图中的对象插入功能工程图标注功能编辑绘图对象工程图参数的设置工程图的其他功能6UGCAM型腔铣加工操作二次开粗的方法等高轮廓铣加工操作平面铣加工操作固定轴曲面轮廓铣加工操作（二）课时分配序号内容理论课上机1UGNX4.0的运行环境及基本操作112草绘截面993实体特征构建994虚拟装配555绘制工程图666UGCAM66小计=SUM(ABOVE)36=SUM(ABOVE)36合计72四、课程的其它教学环节机房上机操作五、教学手段与教学方法理论教学应突出重点难点，充分利用多媒体来提高教学效果，注意培养学生的分析问题和解决问题的能力，充分利用现场教学的机会，增加学生对实践动手操作的机会。教学法建议：本课程的实践性较强，教学中需要通过上机教学和实践操作实验，多进行练习和实训，以培养学生实际应用的能力。六、成绩评定听课出勤+作业+考查=成绩七、其他说明课内外学时比：1：1；作业4次。撰写人：年月日教研室主任（审核）：年月日系（部）主任（批准）：年月日
