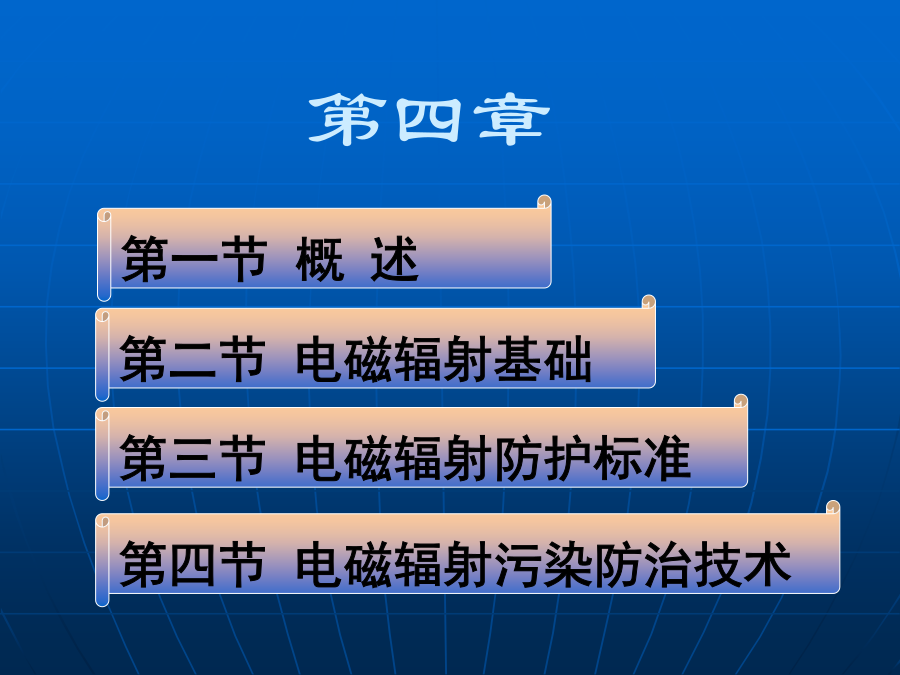

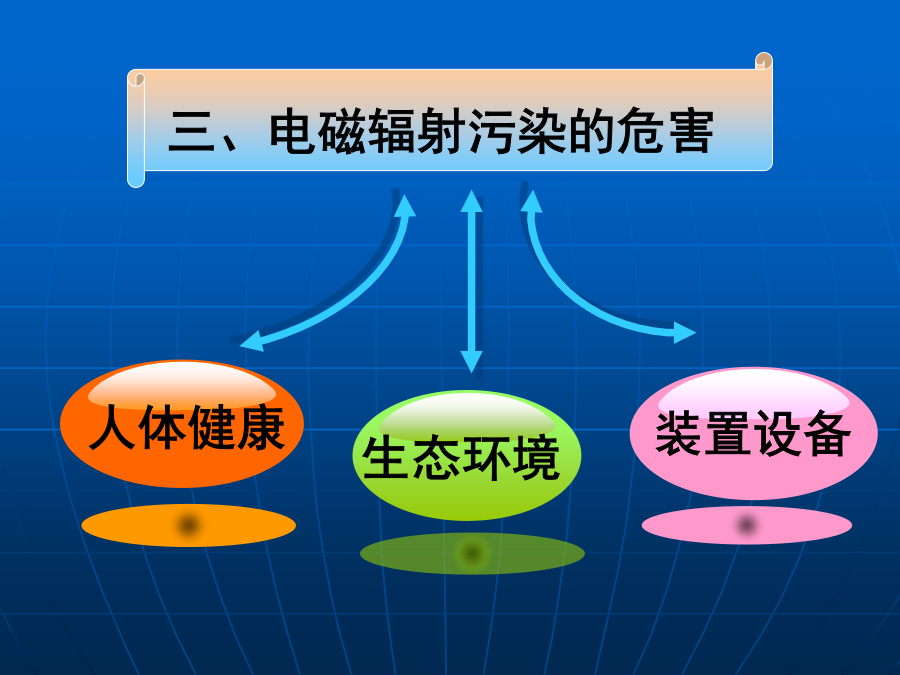

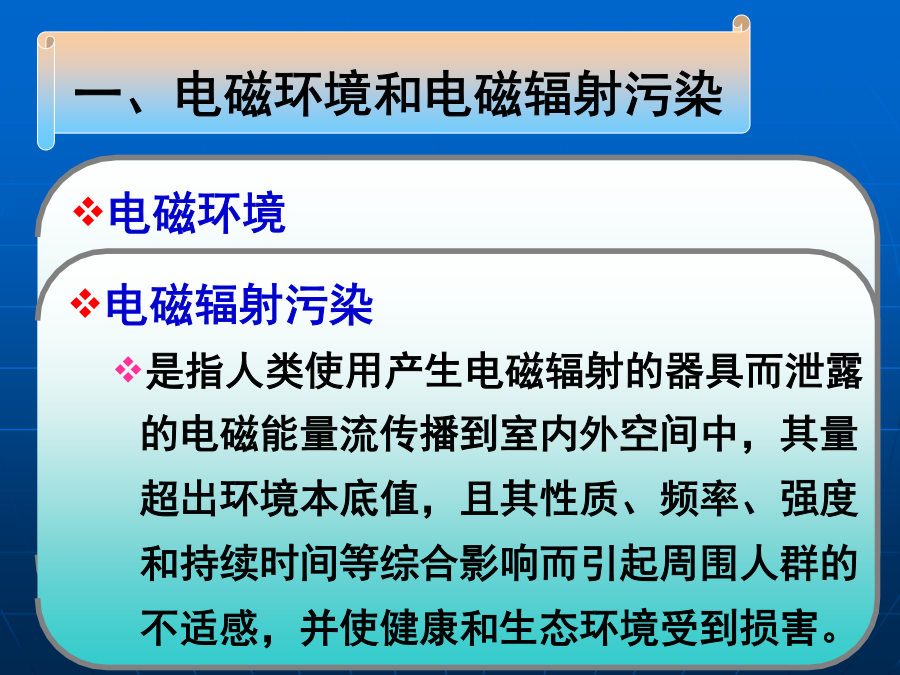

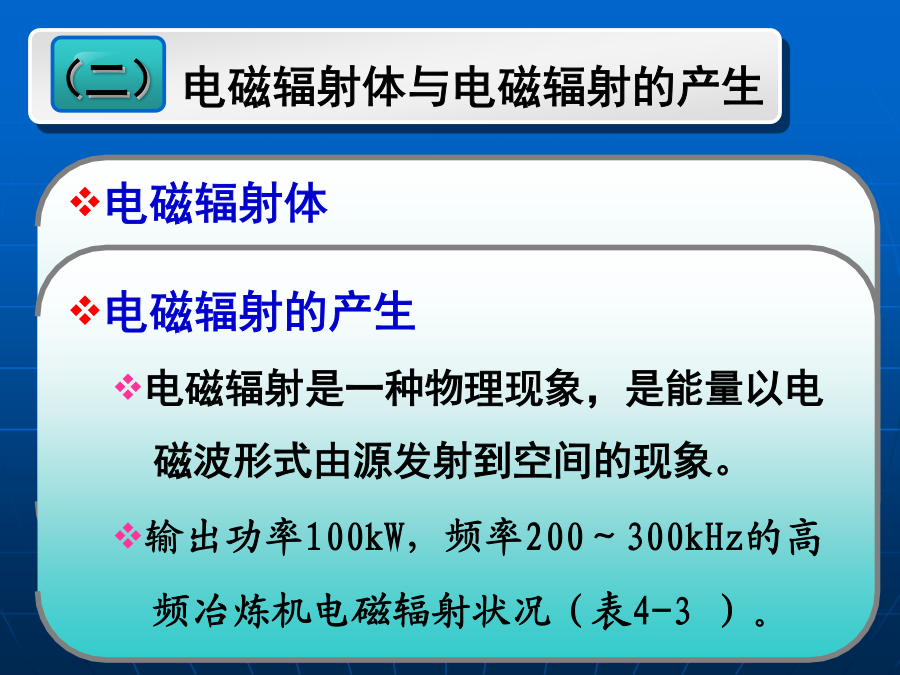

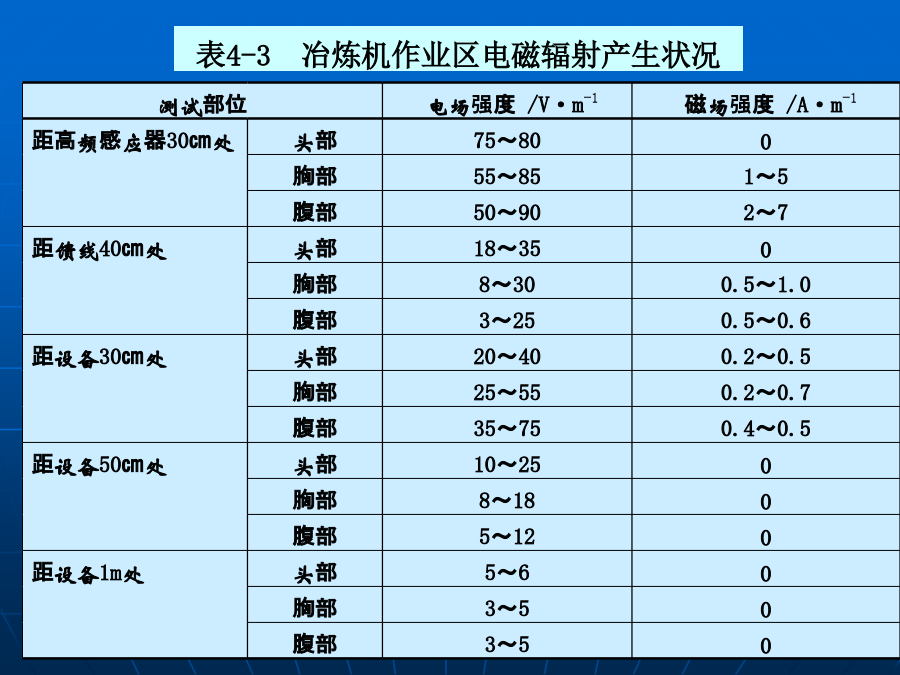

第四章电磁污染及其防治第一节概述第一节概述一、电磁环境和电磁辐射污染二、电磁辐射污染源分类（二）表4-3冶炼机作业区电磁辐射产生状况三、电磁辐射污染的危害对人体健康危害的影响因素表4-4微波对生物作用的主要效应表4-5某单位受检人员症状百分比与场强关系统计周期：电磁波发生一次全振动所需要的时间，单位s(秒)。频率：电磁波每秒振荡的次数，单位Hz(赫兹)；常用单位还有kHz(千赫)、MHz(兆赫)或GHz(千兆赫)。周期与频率互为倒数103MHz=106kHz=109Hz波长：电磁波在一个周期内所经过的距离，单位有nm(纳米)、μm(微米)或m(米)等。换算关系1m=103mm=106μm=109nm【讨论】在同一介质中，电磁波传播速度是不变的，故波长与频率成反比电场的能量：用电场各点的能量密度表示磁场的能量：用磁场各点的能量密度表示电磁场的能量：等于上述二者之和（四）电磁波的传播特性作简谐振动的平面电磁波沿z方向传播时，x方向的电场强度Ex为电场强度E和磁场强度H互相垂直的关系用右手螺旋法则描述，即右手四指由电场强度方向转向磁场强度方向时，垂直伸直的大拇指的方向即为电磁波的传播方向。电磁波的传播方向用矢量S表示。S=E×H（4-10）波的极化：指电场E的取向。类型：由电场的方向来决定电场的水平分量和垂直分量的相位相同或相反时为直线极化波；电场的水平分量和垂直分量振幅相等，而相位相差90˚或270˚时为圆极化波；电场两个分量的振幅和相位都不相等，则为椭圆极化波。4.电磁波在不同介质中的衰减4.电磁波在不同介质中的衰减4.电磁波在不同介质中的衰减反射系数传输系数(又称透射系数)6.电磁波的相速与群速分类（一）国家环保总局和国家技术监督局联合发布增加了SAR（比吸收率）剂量的内容规定在24h以内任意连续6min的平均SAR应小于0.02W/kg。职业照射导出限值（表4-7）公众照射导出限值（表4-8）1.电磁辐射防护规定（GB8702-88）1.电磁辐射防护规定（GB8702-88）本标准还规定对于一个辐射体发射几种频率或存在多个辐射体时，其电磁辐射场的场量参数在任意连续6min内的平均值之和，应满足式中：Ai，j——第i个辐射体受j频段辐射的辐射水平；Bi，j，l——对应于j频段的电磁辐射所规定的照射限值。适用范围：适用于一切人群经常居住和活动场所的环境电磁辐射，不包括职业辐射和射频、微波治疗需要的辐射。内容：二级容许限值（表4-9）I级标准安全区：老弱病残孕婴儿公众在此区环境中长期居住生活，不受电磁辐射影响的区域。II级中间区：长期居住生活在此区，有可能对易感人群引起某些不良反应或影响，故必须加以限制。表4-9《环境电磁波卫生标准》（GB9174-3-88）适用范围：接触微波辐射的各类作业（除居民所受环境辐射及接受微波诊断或治疗的辐射外）。内容：规定了作业场所微波辐射卫生标准及测试方法。此标准规定的内容相对较多，详细可参见标准原件（GB10643-89）。主要内容（表4-10）。辐射条件内容：规定了作业场所超高频辐射（30～300MHz）的容许限值及测试方法（表4-11）内容：作业场所工频电场8小时最高容许量为5kV／m。因工作需要必须进入超过最高容许量的地点或延长接触时间时，应采取有效防护措施。带电作业人员应该在“全封闭式”的屏蔽装置中操作，或应穿包括面部的屏蔽服。6.工业企业设计卫生标准（GBZ1-2002）6.工业企业设计卫生标准（GBZ1-2002）《超短波辐射作业区安全限值》GJB1002-90《水面舰艇磁场对人体作用安全限值》GJB2779-961.工频电场卫生标准表4-16各国工频电场强度限值表4-17IRPA/INIRC50/60Hz电磁场限值2.工频磁场卫生标准表4-18IRPA射频电磁辐射职业暴露限值表4-19IRPA射频电磁辐射公众暴露限值4.无线通信标准国外研究机构已有研究报道，对恒定磁场职业暴露标准提出了一些建议或推荐限值。但尚未得到公认，仅具有参考价值。我国在磁场暴露卫生标准方面研究较少。表4-20电磁辐射防护评价测量范围①在泄漏和辐射源层面采取防护措施特点：着眼于设备的电磁漏场和电磁漏能减少，使泄漏到空间的电磁场强度和功率密度降低到最小程度。（一）（一）1.屏蔽的分类1.屏蔽的分类屏蔽分类屏蔽分类屏蔽分类屏蔽分类屏蔽分类屏蔽分类依靠屏蔽体的反射和吸收起作用，实现电磁场的屏蔽。在屏蔽体表面部分电磁波被反射回空气介质中；部分穿透屏蔽体的电磁波因电损耗、磁损耗及介质损耗而被吸收。3.电磁屏蔽室的设计制作将场源屏蔽体或屏蔽体部件内感应电流加以迅速引流以形成等电势分布，避免屏蔽体产生二次辐射。是实践
