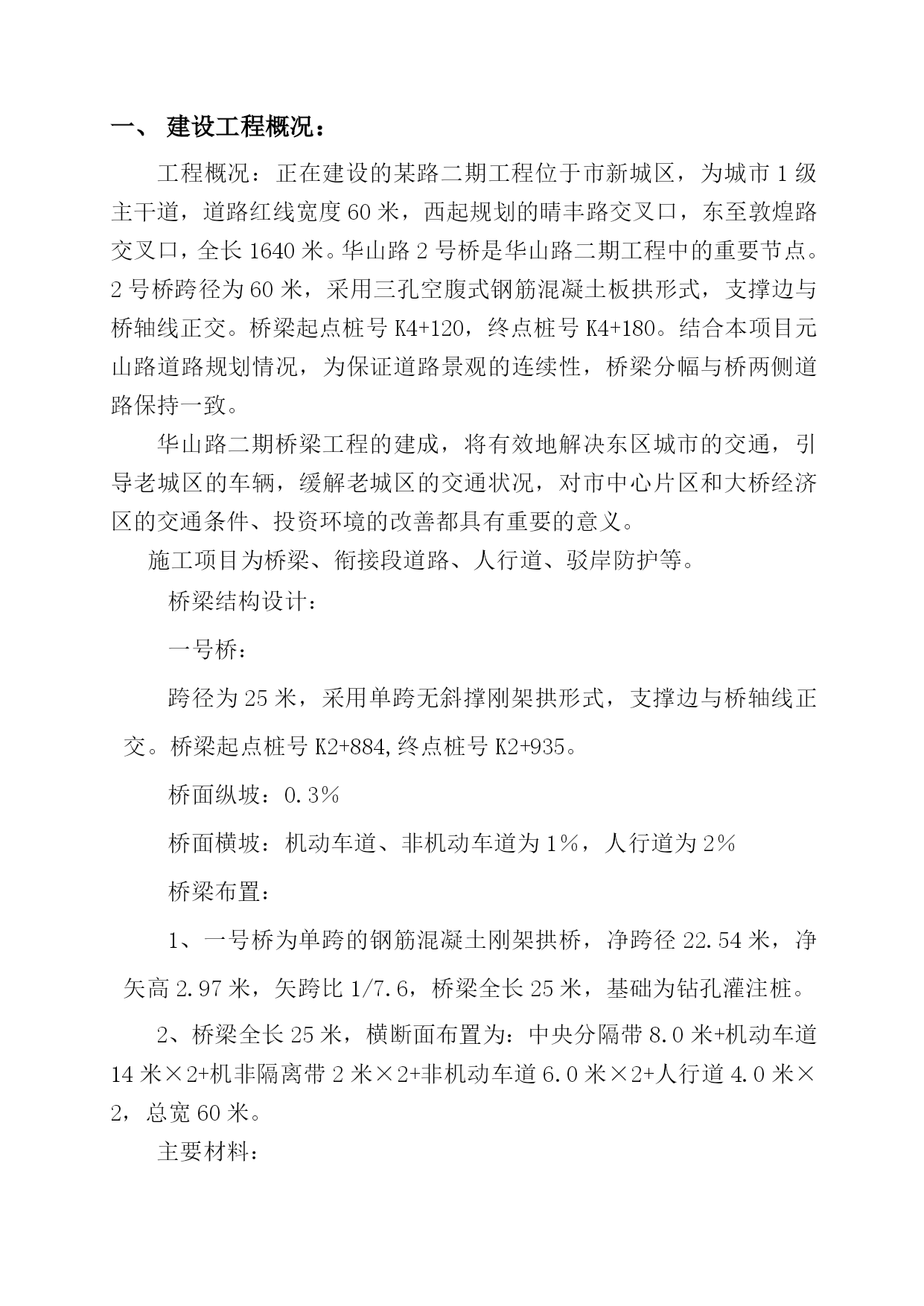

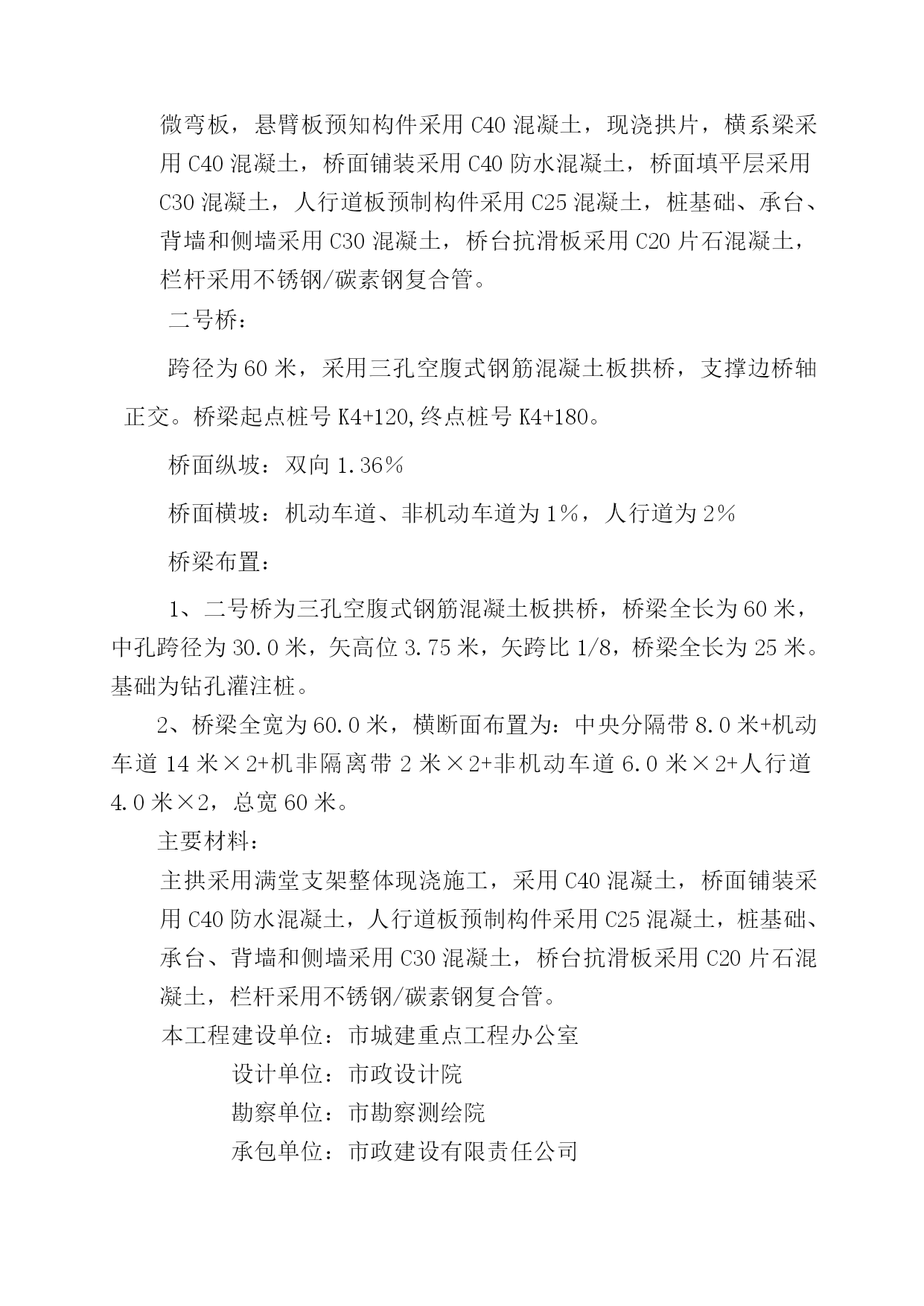

某某路二期桥梁工程监理规划编制：审核：审批：某监理有限公司某某路二期桥梁工程监理部二0一一年四月十五日建设工程概况：工程概况：正在建设的某路二期工程位于市新城区，为城市1级主干道，道路红线宽度60米，西起规划的晴丰路交叉口，东至敦煌路交叉口，全长1640米。华山路2号桥是华山路二期工程中的重要节点。2号桥跨径为60米，采用三孔空腹式钢筋混凝土板拱形式，支撑边与桥轴线正交。桥梁起点桩号K4+120，终点桩号K4+180。结合本项目元山路道路规划情况，为保证道路景观的连续性，桥梁分幅与桥两侧道路保持一致。华山路二期桥梁工程的建成，将有效地解决东区城市的交通，引导老城区的车辆，缓解老城区的交通状况，对市中心片区和大桥经济区的交通条件、投资环境的改善都具有重要的意义。施工项目为桥梁、衔接段道路、人行道、驳岸防护等。桥梁结构设计：一号桥：跨径为25米，采用单跨无斜撑刚架拱形式，支撑边与桥轴线正交。桥梁起点桩号K2+884,终点桩号K2+935。桥面纵坡：0.3％桥面横坡：机动车道、非机动车道为1％，人行道为2％桥梁布置：1、一号桥为单跨的钢筋混凝土刚架拱桥，净跨径22.54米，净矢高2.97米，矢跨比1/7.6，桥梁全长25米，基础为钻孔灌注桩。2、桥梁全长25米，横断面布置为：中央分隔带8.0米+机动车道14米×2+机非隔离带2米×2+非机动车道6.0米×2+人行道4.0米×2，总宽60米。主要材料：微弯板，悬臂板预知构件采用C40混凝土，现浇拱片，横系梁采用C40混凝土，桥面铺装采用C40防水混凝土，桥面填平层采用C30混凝土，人行道板预制构件采用C25混凝土，桩基础、承台、背墙和侧墙采用C30混凝土，桥台抗滑板采用C20片石混凝土，栏杆采用不锈钢/碳素钢复合管。二号桥：跨径为60米，采用三孔空腹式钢筋混凝土板拱桥，支撑边桥轴正交。桥梁起点桩号K4+120,终点桩号K4+180。桥面纵坡：双向1.36％桥面横坡：机动车道、非机动车道为1％，人行道为2％桥梁布置：1、二号桥为三孔空腹式钢筋混凝土板拱桥，桥梁全长为60米，中孔跨径为30.0米，矢高位3.75米，矢跨比1/8，桥梁全长为25米。基础为钻孔灌注桩。2、桥梁全宽为60.0米，横断面布置为：中央分隔带8.0米+机动车道14米×2+机非隔离带2米×2+非机动车道6.0米×2+人行道4.0米×2，总宽60米。主要材料：主拱采用满堂支架整体现浇施工，采用C40混凝土，桥面铺装采用C40防水混凝土，人行道板预制构件采用C25混凝土，桩基础、承台、背墙和侧墙采用C30混凝土，桥台抗滑板采用C20片石混凝土，栏杆采用不锈钢/碳素钢复合管。本工程建设单位：市城建重点工程办公室设计单位：市政设计院勘察单位：市勘察测绘院承包单位：市政建设有限责任公司监理工作范围：华山路二期1#、2#桥梁工程、排水，衔接段道路驳岸工程施工阶段监理。监理工作内容：施工准备阶段建设监理工作的主要内容审查施工单位选择的分包单位的资料；监督检查施工单位质量保证体系及安全技术措施，完善质量管理程序与制度；参加设计单位向施工单位的技术交底；审查施工单位上报的实施性施工组织设计，重点对施工方案、劳动力、材料、机械设备的组织及保证工程质量、安全工期和控制造价等方面的措施进行监督，并向业主提出监理意见；在单位工程开工前检查施工单位的复测资料，并对贯通测量、水准桩的设置、固桩情况进行审查；对重点工程部位的中级、水平控制进行复查；监督落实各项施工条件，审批一般单项工程、单位工程的开工报告，并报业主备查。施工阶段建设监理工作的主要内容施工阶段的质量控制。对所有的隐蔽工程在进行隐蔽以前进行检查和办理签证，对重点工程要派监理人员驻点跟踪监理，签署重要的分项工程、分部工程和单位工程质量评定表；对施工测量、放样等进行检查，对发现的质量问题应及时通知施工单位纠正，并做好监理记录；检查确认运到现场的工程材料、构件和设备质量，并应查验试验、化验报告单、出厂合格是否齐全、合格，监理工程师有权禁止不符合质量要求的材料、设备进入工地和投入使用；监督施工单位严格按照施工规范、设计图纸要求进行施工，严格执行施工合同；对工程主要部位、主要环节及技术复杂工程加强检查；检查施工单位的工程自检工作，数据是否齐全，填写是否正确，并对施工单位质量评定自检工作作出综合评价；对施工单位的检验测试仪器、设备、度量衡定器检验，不定期地进行抽验，保证度量资料的准确；监督施工单位对各类土木和混泥土试件按规定进行检查和抽查；监督施工单位认真处理施工中发生的一般质量事故，并认真做好监理记录；对大、重大质量事故以及其他紧急情况，应及时报告业主。施工阶段
