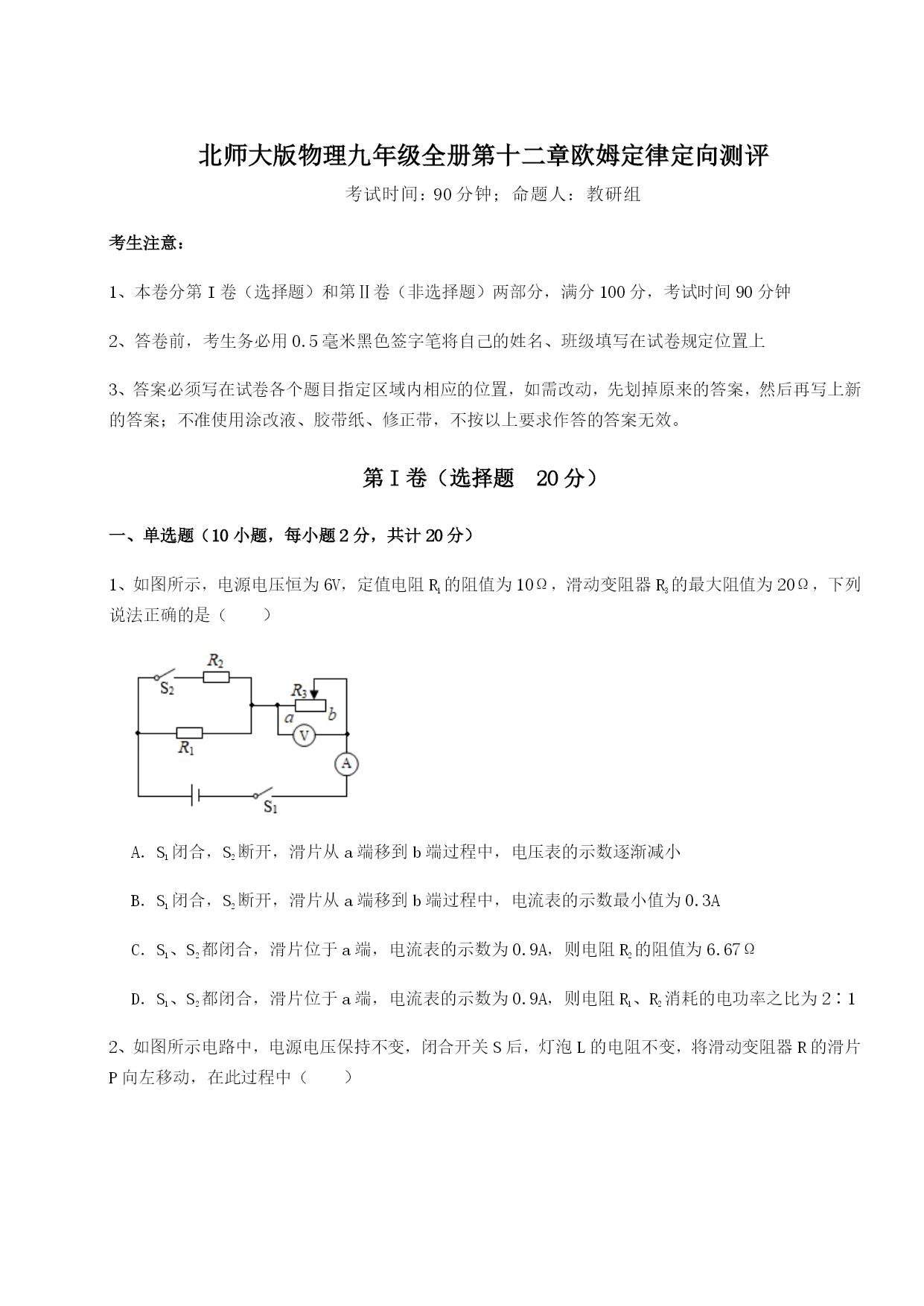

北师大版物理九年级全册第十二章欧姆定律定向测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶12、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数不变，电流表A示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数变化量与电流表A示数变化量的比值不变D．电压表V1示数变小，灯泡L亮度不变3、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系4、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数不变C．V示数与A1的示数之比不变D．电路消耗的总率功变大5、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V6、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小7、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小8、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移9、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大10、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图所示电路中，开关闭合后，两灯都发光，电流表及电压表正常工作，一段时间后，由于灯L1短路（灯L2、电流表及电压表不会烧坏），则电压表的示数。（选填“变大”、“不变”或“为零”）2、如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为V。3、请完成下列填空。（1）欧姆定律是总结与和定量关系的规律。（2）伏安法测电阻的原理是。（用公式表示）（3）在伏安法测电阻的实验中，需要的测量工具是和。（4）在伏安法测定值电阻的实验中，滑动变阻器的作用是保护电路和。（5）在伏安法测定值电阻的实验中，
