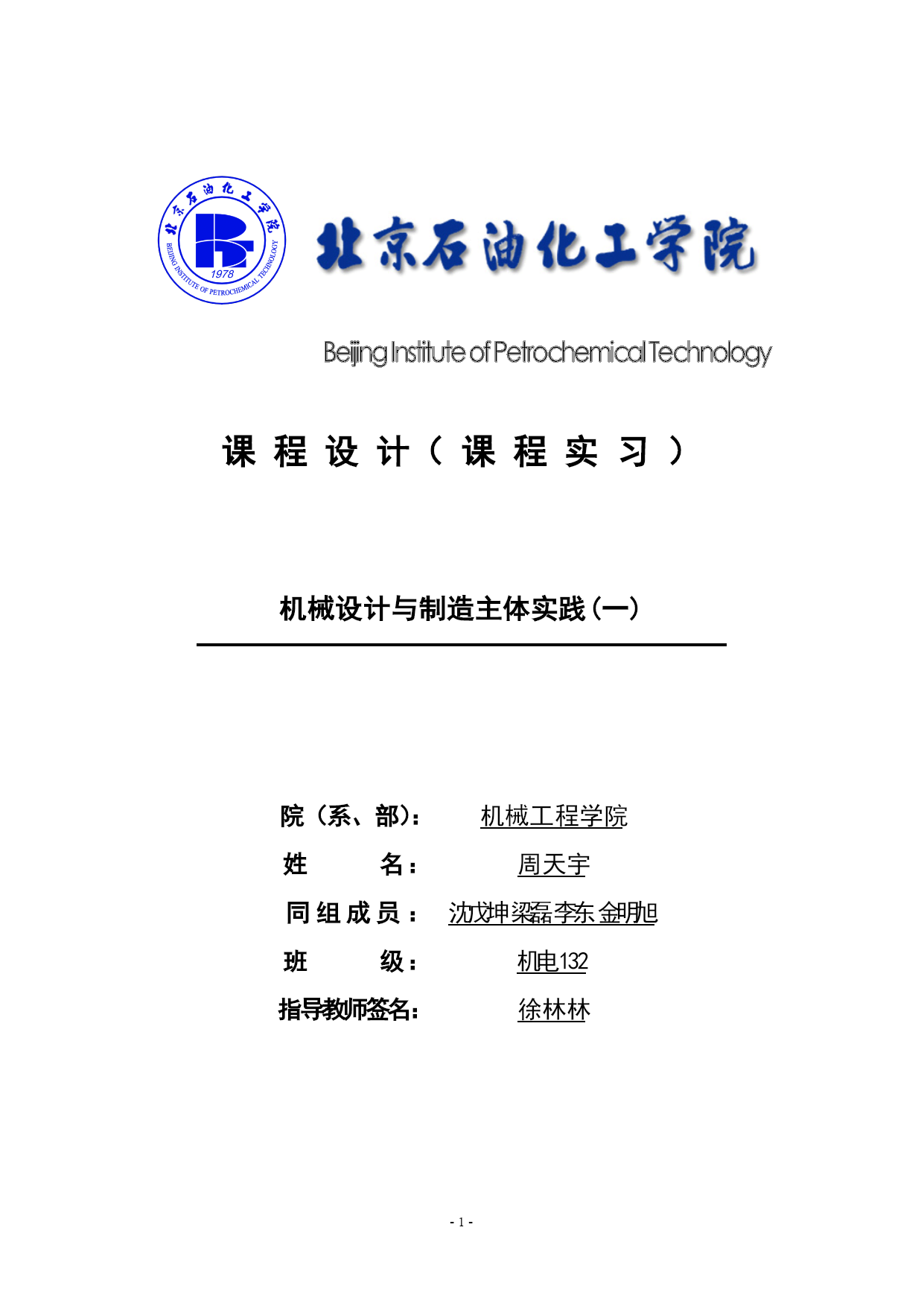

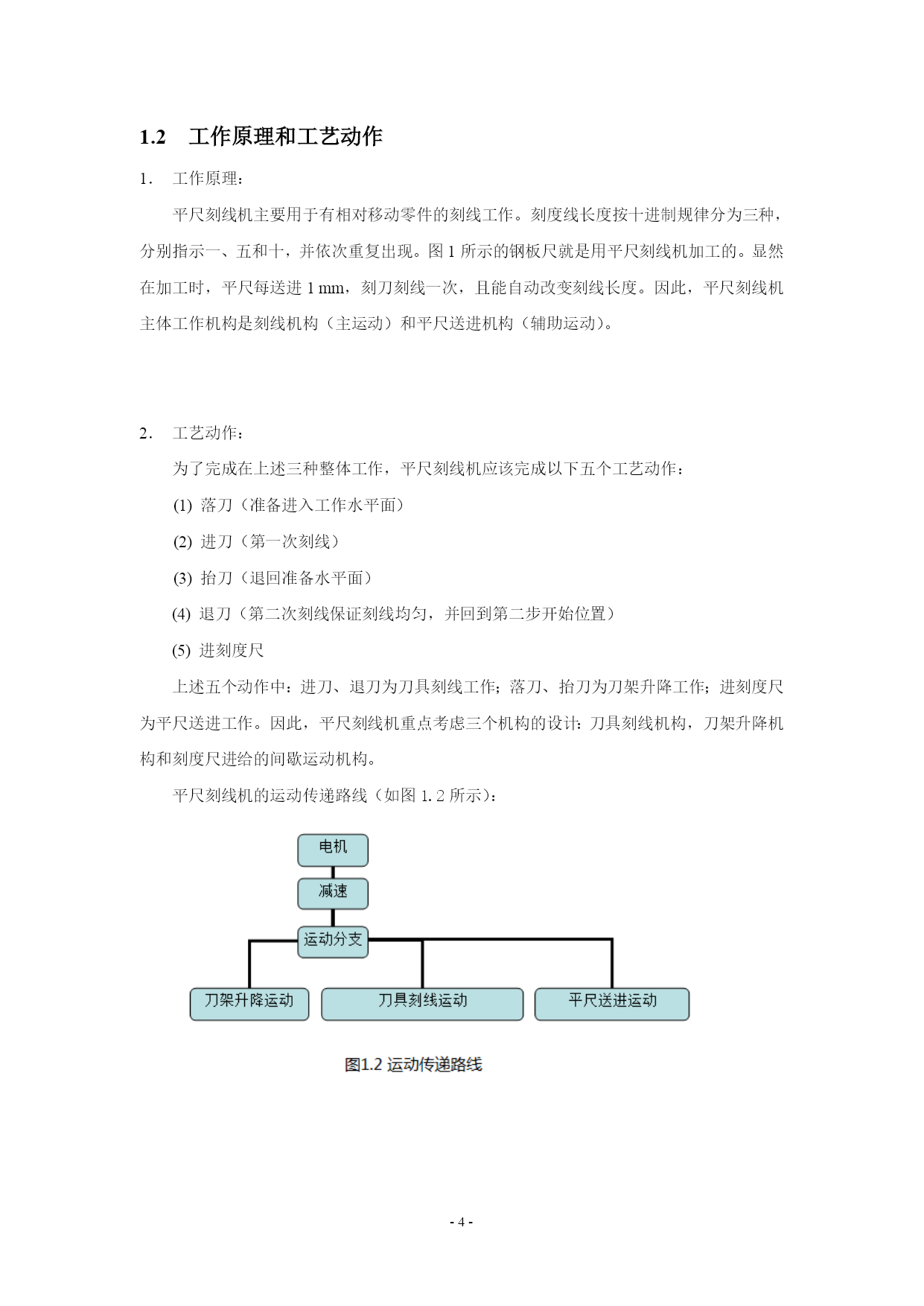

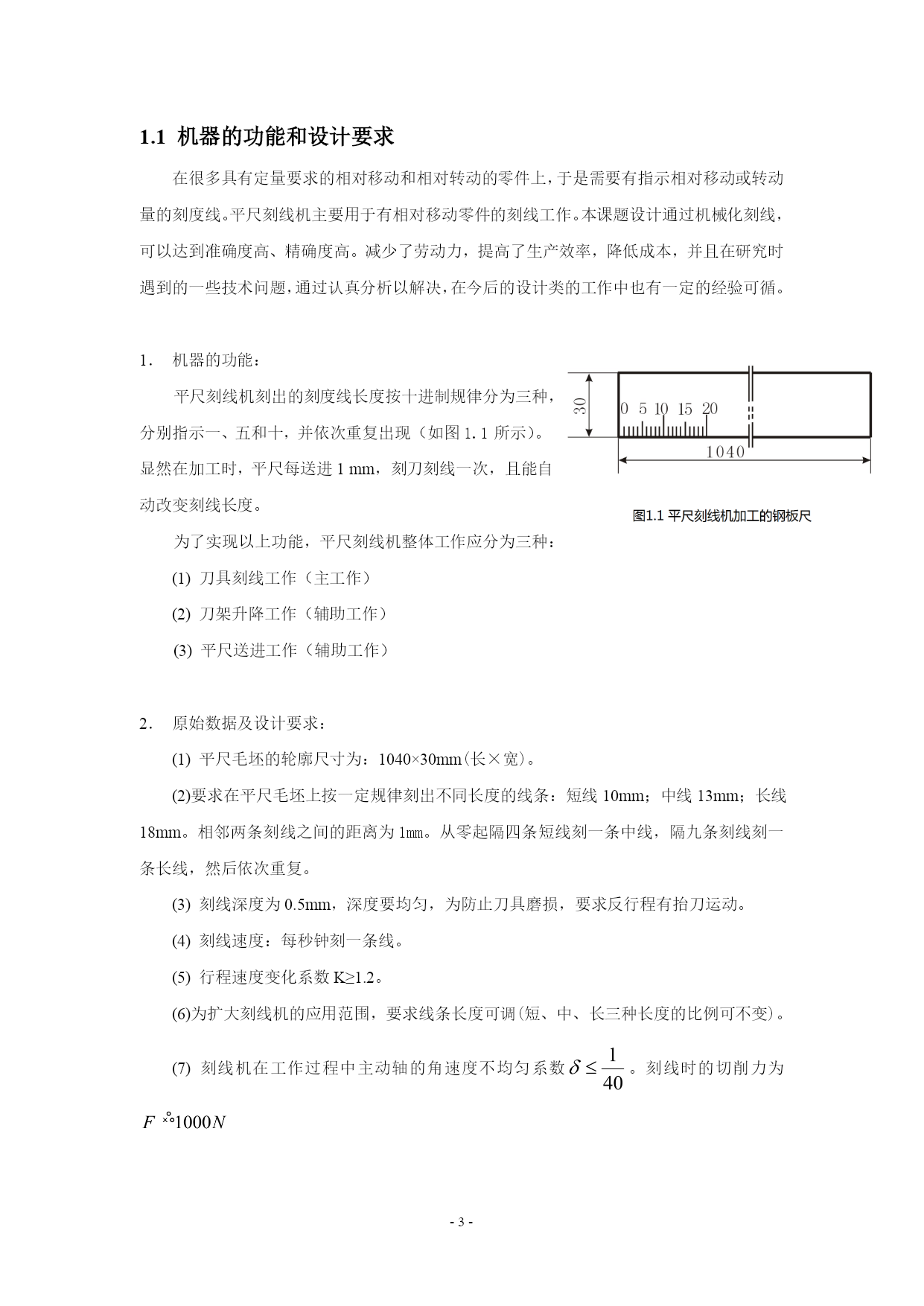

PAGE-29-课程设计（课程实习）机械设计与制造主体实践(一)院（系、部）：机械工程学院姓名：周天宇同组成员：沈戊坤梁磊李东金明旭班级：机电132指导教师签名：徐林林2015年7月10日·北京目录1.1机器的功能和设计要求…………………………………………31.2工作原理和工艺动作……………………………………………41.3拟定运动循环图…………………………………………………51.4执行机构选型和评定……………………………………………61.5机械运动方案示意图……………………………………………101.6执行机构的运动尺度设计………………………………………111.7机械传动系统设计………………………………………………241.8运动仿真…………………………………………………………261.9飞轮设计…………………………………………………………272.0设计结果得分析…………………………………………………292.1参考文献…………………………………………………………292.2设计体会…………………………………………………………291.1机器的功能和设计要求在很多具有定量要求的相对移动和相对转动的零件上，于是需要有指示相对移动或转动量的刻度线。平尺刻线机主要用于有相对移动零件的刻线工作。本课题设计通过机械化刻线，可以达到准确度高、精确度高。减少了劳动力，提高了生产效率，降低成本，并且在研究时遇到的一些技术问题，通过认真分析以解决，在今后的设计类的工作中也有一定的经验可循。1．机器的功能：平尺刻线机刻出的刻度线长度按十进制规律分为三种，分别指示一、五和十，并依次重复出现（如图1.1所示）。显然在加工时，平尺每送进1mm，刻刀刻线一次，且能自动改变刻线长度。为了实现以上功能，平尺刻线机整体工作应分为三种：(1)刀具刻线工作（主工作）(2)刀架升降工作（辅助工作）(3)平尺送进工作（辅助工作）2．原始数据及设计要求：(1)平尺毛坯的轮廓尺寸为：1040×30mm(长×宽)。(2)要求在平尺毛坯上按一定规律刻出不同长度的线条：短线10mm；中线13mm；长线18mm。相邻两条刻线之间的距离为1mm。从零起隔四条短线刻一条中线，隔九条刻线刻一条长线，然后依次重复。(3)刻线深度为0.5mm，深度要均匀，为防止刀具磨损，要求反行程有抬刀运动。(4)刻线速度：每秒钟刻一条线。(5)行程速度变化系数K≥1.2。(6)为扩大刻线机的应用范围，要求线条长度可调(短、中、长三种长度的比例可不变)。(7)刻线机在工作过程中主动轴的角速度不均匀系数。刻线时的切削力为1.2工作原理和工艺动作1．工作原理：平尺刻线机主要用于有相对移动零件的刻线工作。刻度线长度按十进制规律分为三种，分别指示一、五和十，并依次重复出现。图1所示的钢板尺就是用平尺刻线机加工的。显然在加工时，平尺每送进1mm，刻刀刻线一次，且能自动改变刻线长度。因此，平尺刻线机主体工作机构是刻线机构（主运动）和平尺送进机构（辅助运动）。2．工艺动作：为了完成在上述三种整体工作，平尺刻线机应该完成以下五个工艺动作：(1)落刀（准备进入工作水平面）(2)进刀（第一次刻线）(3)抬刀（退回准备水平面）(4)退刀（第二次刻线保证刻线均匀，并回到第二步开始位置）(5)进刻度尺上述五个动作中：进刀、退刀为刀具刻线工作；落刀、抬刀为刀架升降工作；进刻度尺为平尺送进工作。因此，平尺刻线机重点考虑三个机构的设计：刀具刻线机构，刀架升降机构和刻度尺进给的间歇运动机构。平尺刻线机的运动传递路线（如图1.2所示）：1.3拟定运动循环图运动循环图主要是确定刀具、刀架、刻度尺三个执行构件的运动的先后顺序、相位，以便进行设计、装配和调试。将刀具、刻度尺、刀架三个执行构件按照空间运动可分为X、Y、Z三个方向（如图1.3所示）：刀架升降运动在Z轴方向（正向抬刀，负向落刀）；刀具刻线运动在X轴方向（正向进刀，负向退刀）；平尺送进运动在Y轴方向（正向送进）。分析五个工艺动作，刀具刻线（往复）运动是最主要的运动。因此，平尺刻线机的刀具刻线机构为主机构，并设定刀具在最高位置时为运动的起点位置，也是一个运动循环的终点位置。此时刻度尺、刀架的位移为零，并以此作为运动循环图横坐标的起点，循环周期为360°。（如图1.4所示）1.4执行机构选型和评定1．整体选型形态学矩阵根据刀具、刀架、刻度尺这三个执行构件的动作要求和结构特点可以选择（如表1.1所示）的常用机构，构成机构选型的形态学矩阵。可以求出平尺刻线机的机械运动方案数目为：刀具刻线机构曲柄滑块机构凸轮推杆机构不完全齿
