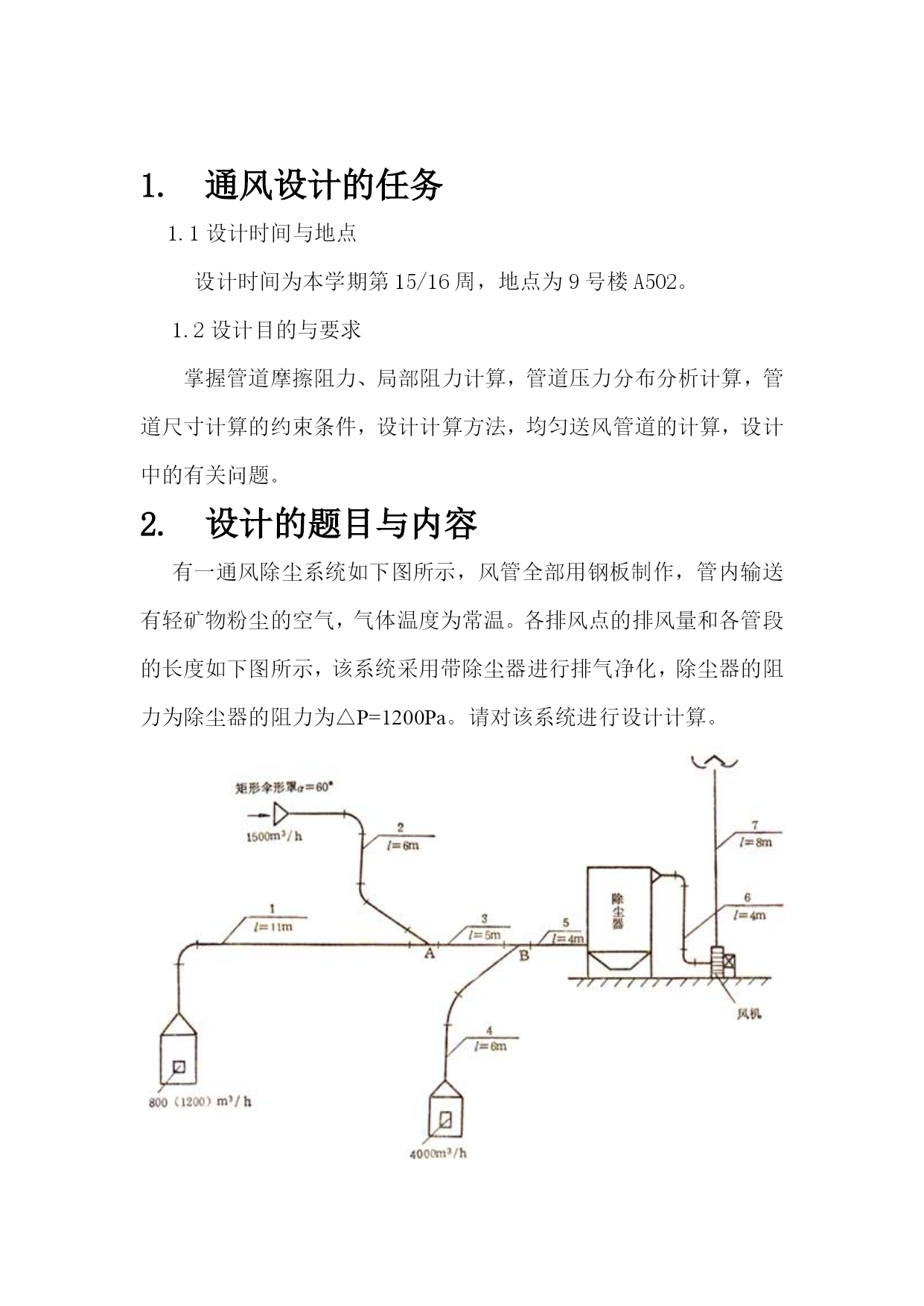

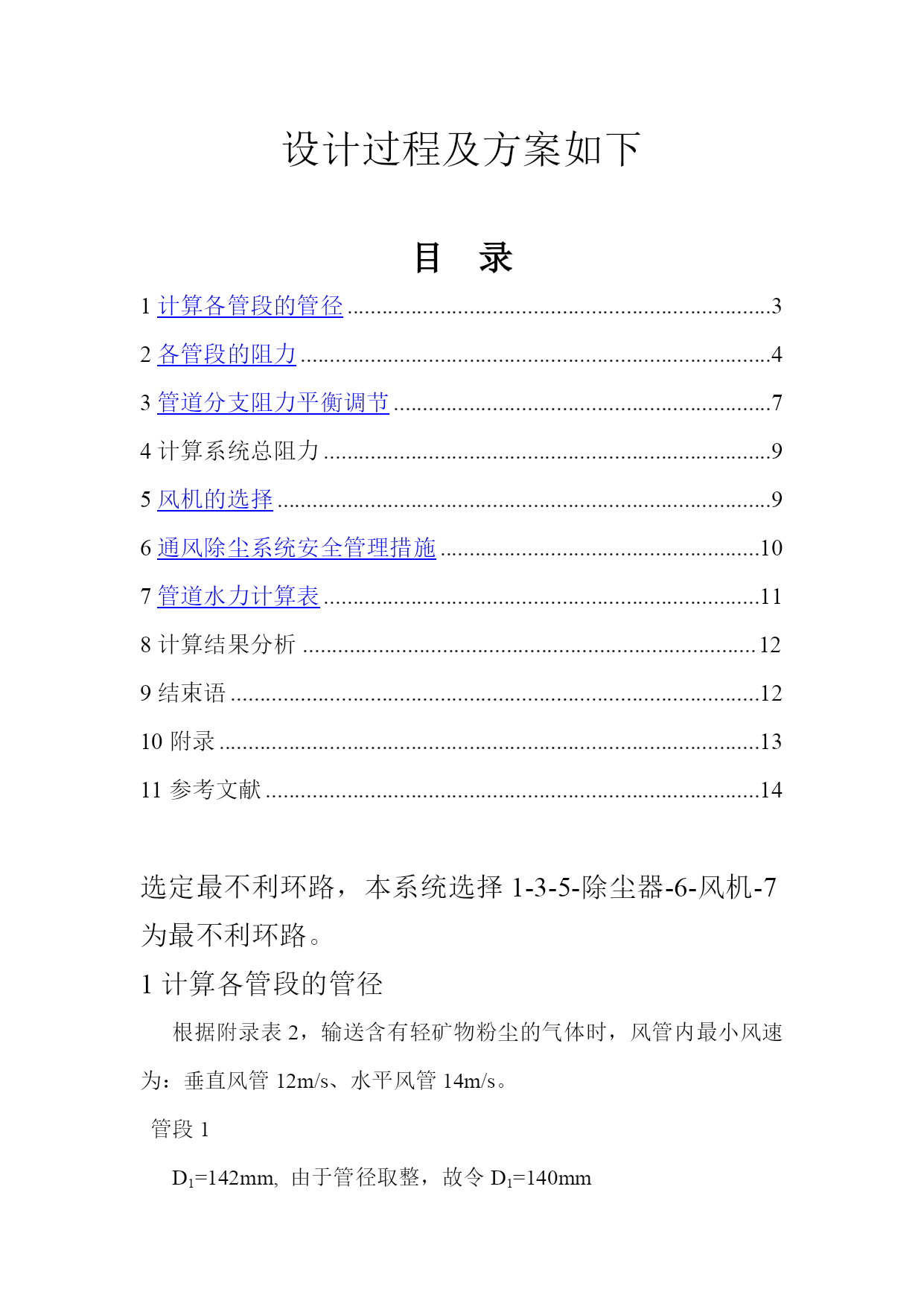

《工业通风与除尘》大作业班级0234111专业安全工程课程名称通风工程指导教师学号姓名通风设计的任务1.1设计时间与地点设计时间为本学期第15/16周，地点为9号楼A502。1.2设计目的与要求掌握管道摩擦阻力、局部阻力计算，管道压力分布分析计算，管道尺寸计算的约束条件，设计计算方法，均匀送风管道的计算，设计中的有关问题。设计的题目与内容有一通风除尘系统如下图所示，风管全部用钢板制作，管内输送有轻矿物粉尘的空气，气体温度为常温。各排风点的排风量和各管段的长度如下图所示，该系统采用带除尘器进行排气净化，除尘器的阻力为除尘器的阻力为△P=1200Pa。请对该系统进行设计计算。设计过程及方案如下目录1TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc311103725"计算各管段的管径PAGEREF_Toc311103725\h32HYPERLINK\l"_Toc311103726"各管段的阻力43HYPERLINK\l"_Toc311103727"管道分支阻力平衡调节74计算系统总阻力95HYPERLINK\l"_Toc311103728"风机的选择96HYPERLINK\l"_Toc311103729"通风除尘系统安全管理措施PAGEREF_Toc311103729\h107HYPERLINK\l"_Toc311103730"管道水力计算表PAGEREF_Toc311103730\h118计算结果分析..............................................................................129结束语1210附录1311参考文献14选定最不利环路，本系统选择1-3-5-除尘器-6-风机-7为最不利环路。1计算各管段的管径根据附录表2，输送含有轻矿物粉尘的气体时，风管内最小风速为：垂直风管12m/s、水平风管14m/s。管段1D1=142mm,由于管径取整，故令D1=140mm根据附录表2可查的V1=14m/s,Rm1=19.3Pa/m同理求得的管段2、3、4、5，6,7的管径,根据附录表2可查的管内流速及比摩阻分别为D2=210mm，V2=12.5m/s,Rm2=10Pa/mD3=240mm，V3=14m/s,Rm3=10.7Pa/mD4=340mm，V4=11.6m/s,Rm4=4.8Pa/mD5=400mm，V5=12.5m/s,Rm5=5Pa/mD6=430mm，V6=12m/s,Rm6=3.8Pa/mD7=430mm，V7=12m/s,Rm7=3.8Pa/m2、计算各管段阻力管段1：摩擦阻力：局部阻力：密闭罩：；90度弯管：直流三通：0.2;；1.0+0.2+0.24=1.40；=116.76Pa;=168.13Pa;管段1阻力：=212.3+168.13=380.43Pa.管段2：摩擦阻力：10×6=60Pa局部阻力：查的：矩形伞形吸气罩：α=60度，0.1890度弯管：（R=1.5D）,0.2;60度弯管：（R=1.5D）,0.16;支流三通：0.18；0.18+0.2+0.16+0.18=0.7267.73Pa管2阻力：==127.73Pa；管段3：摩擦阻力：10.7*5=53.5Pa局部阻力：直流三通：查的0.20.2*118=23.6Pa；管段3阻力：=53.5+23.6=77.1Pa;管段4：摩擦阻力：=4.8*6=28.8Pa；局部阻力：查的：密闭罩：=1.0；60度弯管：（R=1.5D）,=0.16；支流三通：=0.18；1.0+0.16+0.18=134；=1.34*81=108.55Pa;管段4阻力：=28.8+108.55=137.75Pa;管段5：摩擦阻力：=5*4=20Pa;局部阻力：由于除尘器人口局部阻力系数忽略不计，故=0Pa；管段5阻力=20Pa;管段6：摩擦阻力：=3.8*4=15.2Pa；局部阻力：风机入口处的局部阻力可忽略不计。由参考数据，除尘器出口减缩管，=0.1;90度弯管2个：（R=1.5D）,=2*0.2=0.4;=0.1+0.4=0.5;=0.5*86.69=43.34Pa;管段6阻力：=58.54Pa;管段7：摩擦阻力：=3.8*8=30.4Pa;局部阻力：由参考资料得：风机出口：=0.1；伞形风帽：=0.7；=0.1+0.7=0.8；=69.35Pa
