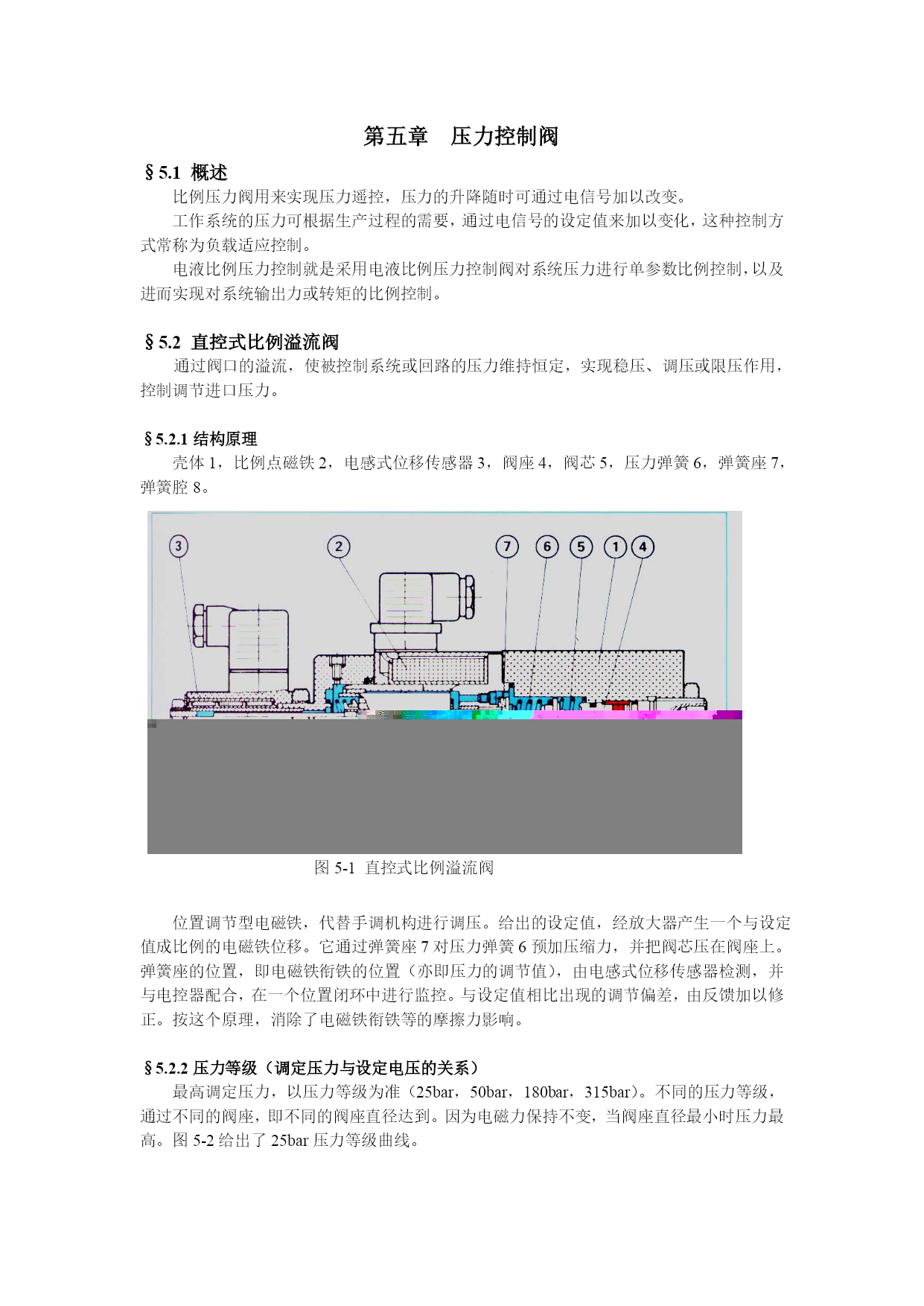

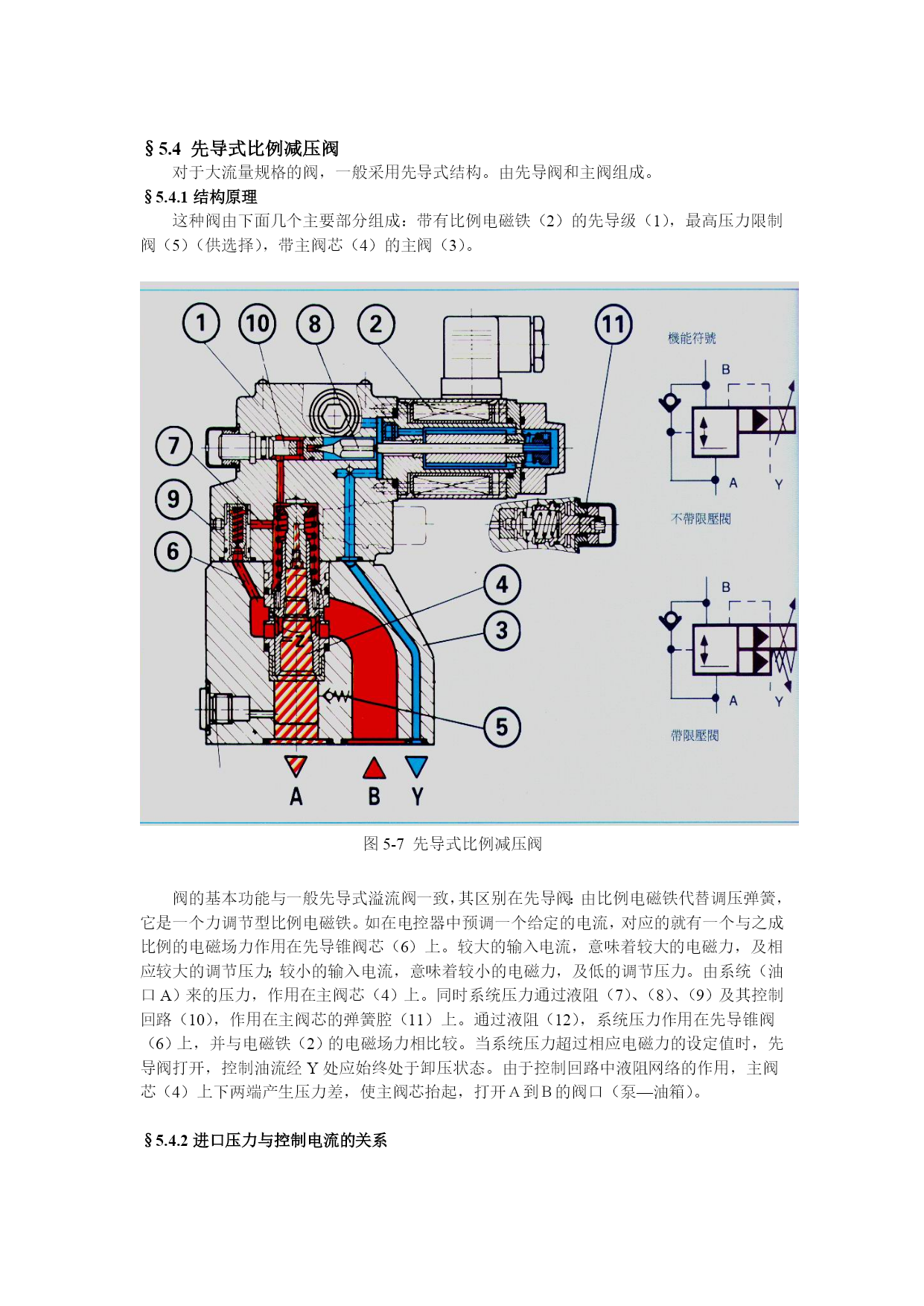

第五章压力控制阀§5.1概述比例压力阀用来实现压力遥控，压力的升降随时可通过电信号加以改变。工作系统的压力可根据生产过程的需要，通过电信号的设定值来加以变化，这种控制方式常称为负载适应控制。电液比例压力控制就是采用电液比例压力控制阀对系统压力进行单参数比例控制，以及进而实现对系统输出力或转矩的比例控制。§5.2直控式比例溢流阀通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现稳压、调压或限压作用，控制调节进口压力。§5.2.1结构原理壳体1，比例点磁铁2，电感式位移传感器3，阀座4，阀芯5，压力弹簧6，弹簧座7，弹簧腔8。图5-1直控式比例溢流阀位置调节型电磁铁，代替手调机构进行调压。给出的设定值，经放大器产生一个与设定值成比例的电磁铁位移。它通过弹簧座7对压力弹簧6预加压缩力，并把阀芯压在阀座上。弹簧座的位置，即电磁铁衔铁的位置（亦即压力的调节值），由电感式位移传感器检测，并与电控器配合，在一个位置闭环中进行监控。与设定值相比出现的调节偏差，由反馈加以修正。按这个原理，消除了电磁铁衔铁等的摩擦力影响。§5.2.2压力等级（调定压力与设定电压的关系）最高调定压力，以压力等级为准（25bar，50bar，180bar，315bar）。不同的压力等级，通过不同的阀座，即不同的阀座直径达到。因为电磁力保持不变，当阀座直径最小时压力最高。图5-2给出了25bar压力等级曲线。图5-2调定压力与设定电压的关系§5.2.3进口压力与控制电流的关系除了一般的特性曲线，如“流量——压力特性曲线”之外，还有一条重要的特性曲线是“控制电流——进口压力特性曲线（见图5-3）”图5-3进口压力与控制电流的关系图5-4直控式比例溢流阀机能符号§5.2.4机能符号图5-4是直控式比例溢流阀的机能符号。§5.3先导式比例溢流阀由先导阀和主阀组成。§5.3.1结构原理图5-5先导式比例溢流阀带有比例电磁铁（2）的先导级（1），最高压力限制（3）（供选择），带主阀芯（5）的主阀（4）。图5-6先导式比例溢流阀机能符号§5.3.2机能符号§5.4先导式比例减压阀对于大流量规格的阀，一般采用先导式结构。由先导阀和主阀组成。§5.4.1结构原理这种阀由下面几个主要部分组成：带有比例电磁铁（2）的先导级（1），最高压力限制阀（5）（供选择），带主阀芯（4）的主阀（3）。图5-7先导式比例减压阀阀的基本功能与一般先导式溢流阀一致，其区别在先导阀：由比例电磁铁代替调压弹簧，它是一个力调节型比例电磁铁。如在电控器中预调一个给定的电流，对应的就有一个与之成比例的电磁场力作用在先导锥阀芯（6）上。较大的输入电流，意味着较大的电磁力，及相应较大的调节压力；较小的输入电流，意味着较小的电磁力，及低的调节压力。由系统（油口A）来的压力，作用在主阀芯（4）上。同时系统压力通过液阻（7）、（8）、（9）及其控制回路（10），作用在主阀芯的弹簧腔（11）上。通过液阻（12），系统压力作用在先导锥阀（6）上，并与电磁铁（2）的电磁场力相比较。当系统压力超过相应电磁力的设定值时，先导阀打开，控制油流经Y处应始终处于卸压状态。由于控制回路中液阻网络的作用，主阀芯（4）上下两端产生压力差，使主阀芯抬起，打开Ａ到Ｂ的阀口（泵—油箱）。§5.4.2进口压力与控制电流的关系为了在电气或液压系统发生意外时，例如过大的电流输入电磁铁，液压系统出现尖峰压力等，能保证液压系统的安全，可选择配置一个弹簧式限压阀（5），作为安全阀。它同时可作为泵的安全阀。在调节安全阀的压力时，必须注意它与电磁铁可调的最大压力的差值，此安全阀应对压力峰值产生响应。作为参考，这个差值可取为最大工作压力的１０％左右。例如：最大工作压力为100bar，安全阀调定压力为110bar。§5.5溢流阀与减压阀的功能、符号应用对比§5.6压力控制回路
