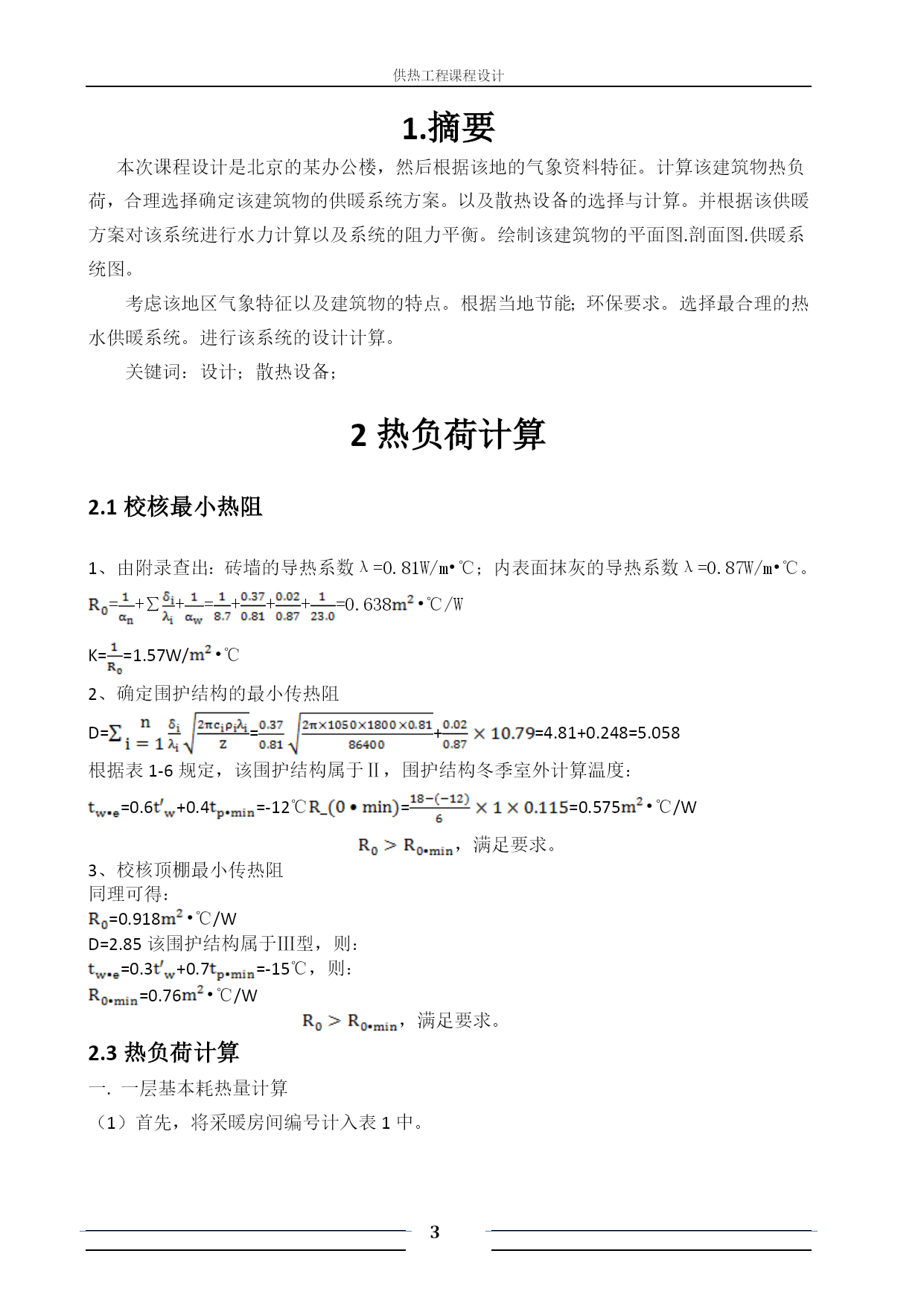

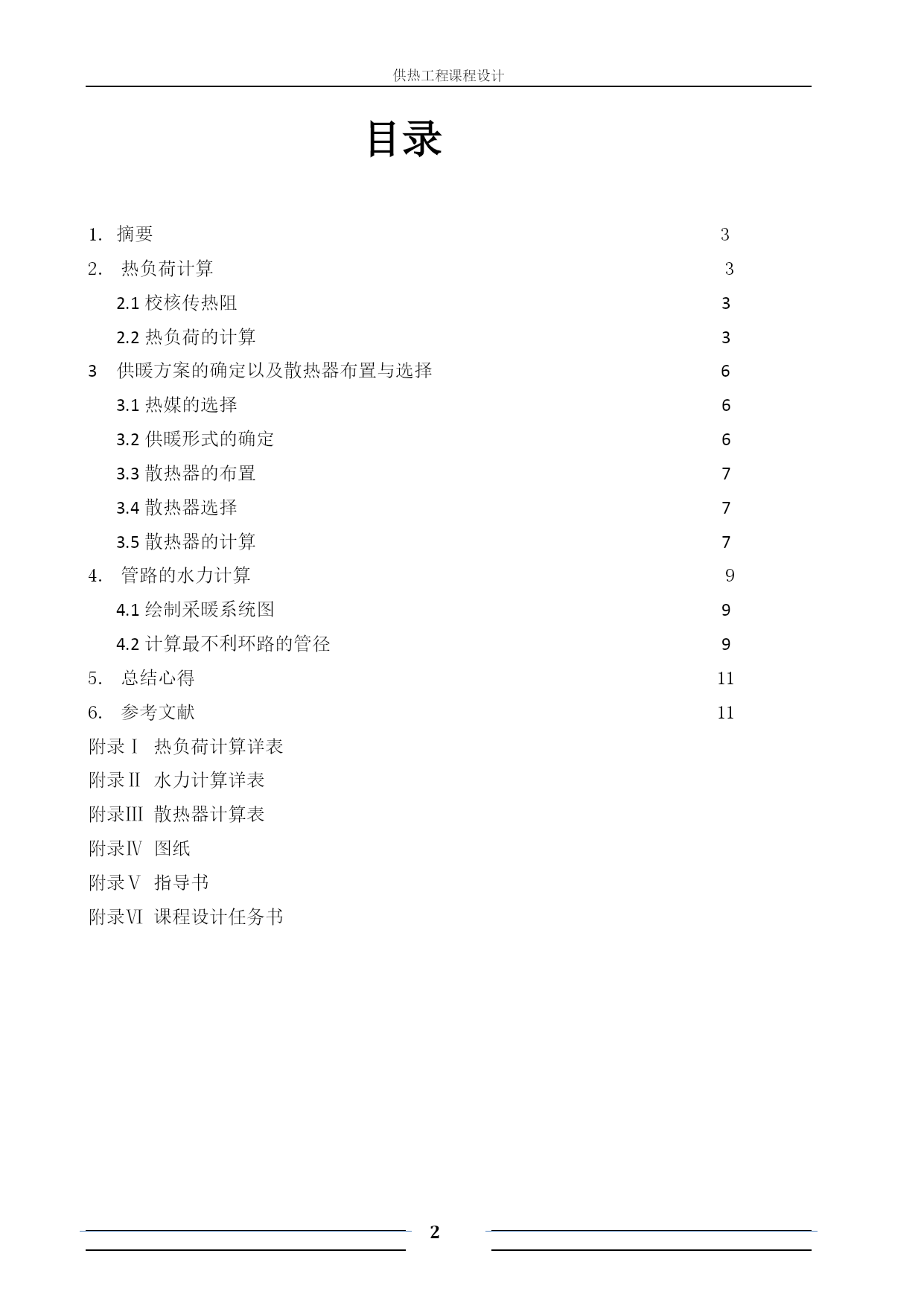

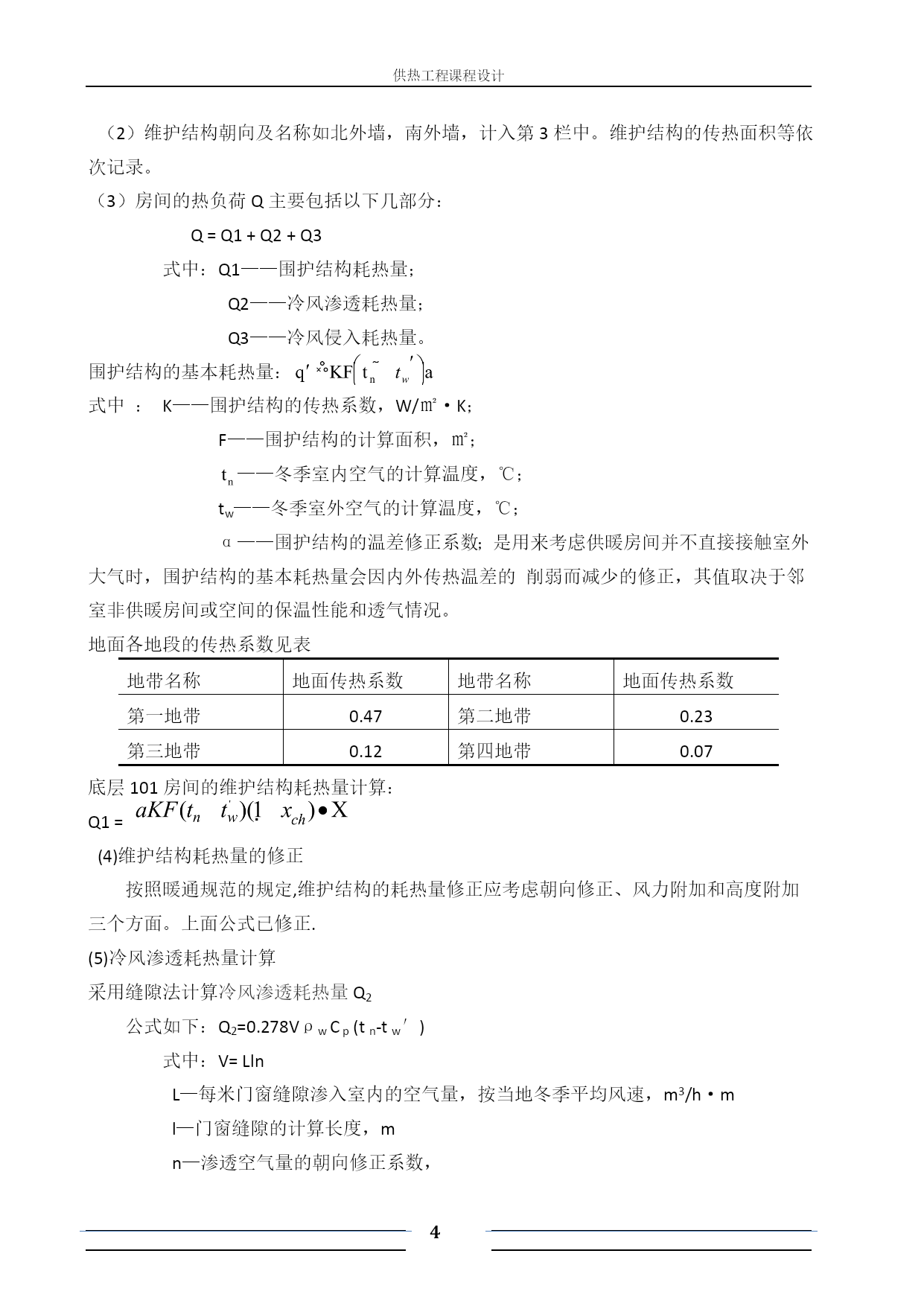

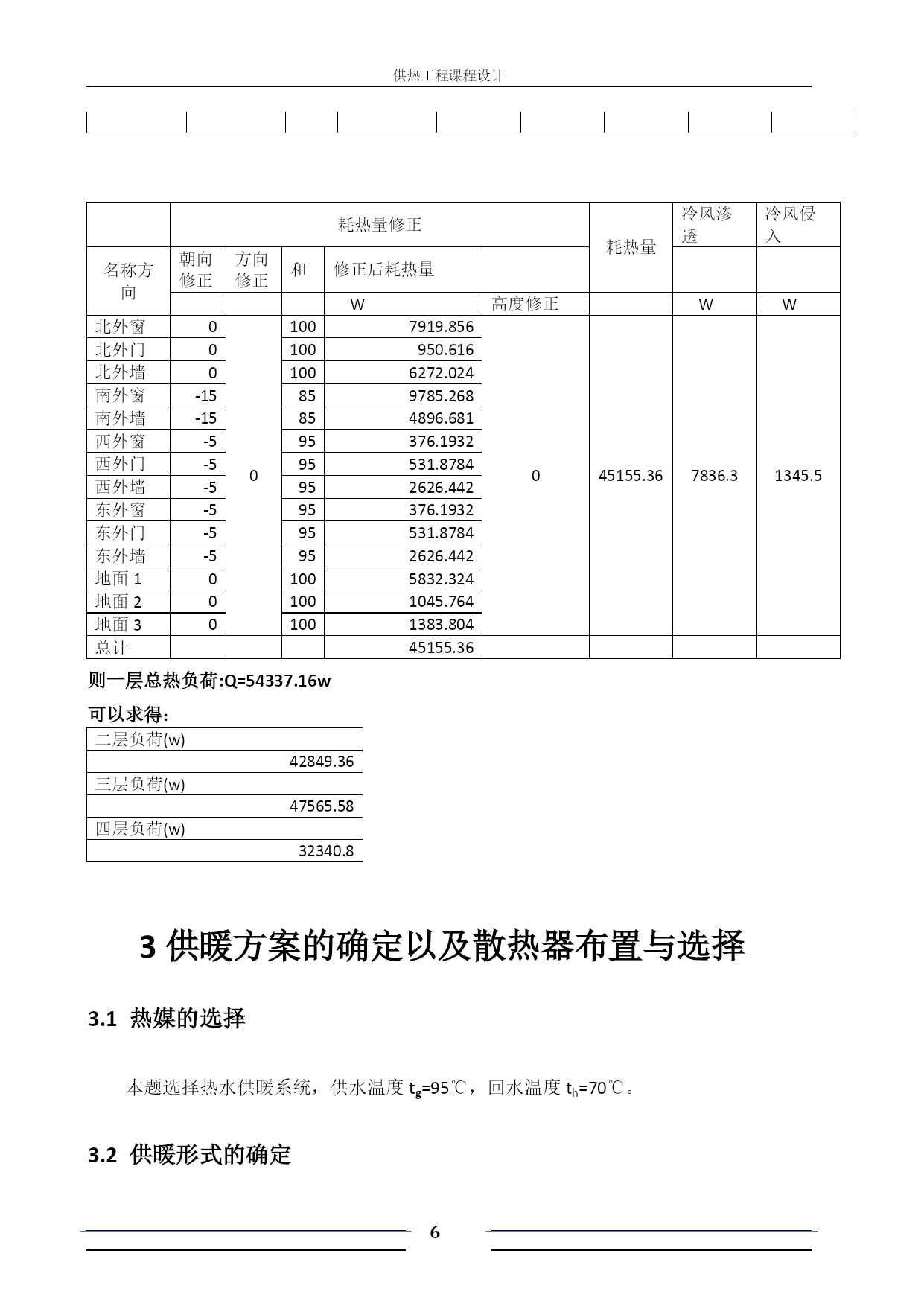

供热工程课程设计PAGE\*MERGEFORMAT13华中科技大学建筑环境与设备工程专业课程说明书课程《供热工程》班级建环09-02班姓名熊燚学号U200916238指导教师徐菱虹目录TOC\o"1-3"\h\z\u1.摘要3HYPERLINK\l"_Toc234226269"2.热负荷计算32.1校核传热阻32.2热负荷的计算33供暖方案的确定以及散热器布置与选择63.1热媒的选择63.2供暖形式的确定63.3散热器的布置73.4散热器选择73.5散热器的计算7HYPERLINK\l"_Toc234226270"4.管路的水力计算94.1绘制采暖系统图9HYPERLINK\l"_Toc234226272"4.2计算最不利环路的管径9HYPERLINK\l"_Toc234226284"5.总结心得11HYPERLINK\l"_Toc234226286"6.参考文献11附录Ⅰ热负荷计算详表附录Ⅱ水力计算详表附录Ⅲ散热器计算表附录Ⅳ图纸附录Ⅴ指导书附录Ⅵ课程设计任务书 1.摘要本次课程设计是北京的某办公楼，然后根据该地的气象资料特征。计算该建筑物热负荷，合理选择确定该建筑物的供暖系统方案。以及散热设备的选择与计算。并根据该供暖方案对该系统进行水力计算以及系统的阻力平衡。绘制该建筑物的平面图.剖面图.供暖系统图。考虑该地区气象特征以及建筑物的特点。根据当地节能；环保要求。选择最合理的热水供暖系统。进行该系统的设计计算。关键词：设计；散热设备；2热负荷计算2.1校核最小热阻1、由附录查出：砖墙的导热系数λ=0.81W/m•℃；内表面抹灰的导热系数λ=0.87W/m•℃。=+∑+=+++=0.638•℃/WK==1.57W/•℃2、确定围护结构的最小传热阻D==+=4.81+0.248=5.058根据表1-6规定，该围护结构属于Ⅱ，围护结构冬季室外计算温度：=0.6+0.4=-12℃==0.575•℃/W，满足要求。3、校核顶棚最小传热阻同理可得：=0.918•℃/WD=2.85该围护结构属于Ⅲ型，则：=0.3+0.7=-15℃，则：=0.76•℃/W，满足要求。2.3热负荷计算一.一层基本耗热量计算（1）首先，将采暖房间编号计入表1中。（2）维护结构朝向及名称如北外墙，南外墙，计入第3栏中。维护结构的传热面积等依次记录。（3）房间的热负荷Q主要包括以下几部分：Q=Q1+Q2+Q3式中：Q1——围护结构耗热量；Q2——冷风渗透耗热量；Q3——冷风侵入耗热量。围护结构的基本耗热量：式中：K——围护结构的传热系数，W/㎡·K；F——围护结构的计算面积，㎡；——冬季室内空气的计算温度，℃；tw——冬季室外空气的计算温度，℃；α——围护结构的温差修正系数；是用来考虑供暖房间并不直接接触室外大气时，围护结构的基本耗热量会因内外传热温差的削弱而减少的修正，其值取决于邻室非供暖房间或空间的保温性能和透气情况。地面各地段的传热系数见表地带名称地面传热系数地带名称地面传热系数第一地带0.47第二地带0.23第三地带0.12第四地带0.07底层101房间的维护结构耗热量计算：Q1=(4)维护结构耗热量的修正按照暖通规范的规定,维护结构的耗热量修正应考虑朝向修正、风力附加和高度附加三个方面。上面公式已修正.(5)冷风渗透耗热量计算采用缝隙法计算冷风渗透耗热量Q2公式如下：Q2=0.278VρwCp(tn-tw′)式中：V=LlnL—每米门窗缝隙渗入室内的空气量，按当地冬季平均风速，m3/h·ml—门窗缝隙的计算长度，mn—渗透空气量的朝向修正系数，ρw—冬季供暖室外计算温度下的空气密度，0.147Kg/m3；Cp—冷空气的定压比热，C=1KJ/Kg·℃；tn—冬季室内空气的计算温度，℃；tw′—冬季室外空气的计算温度，℃。查表可知：北京市的冷风朝向修正系数：南向n=0.2北向n=0.65东向n=0.65西向n=1.0向。查表可知：冬季室外平均风速Vpj=4.9m/s，单层门的L=5.5m3/m·h南向外窗的总计算长度l=13米总的冷风渗透量：南窗V1=Lln=5.5×0.2×13=14.3m3/h冷风渗透耗热量Q3=0.278VρwCp(tn-tw′)=0.278×14.3×1.34×0.147×23=126.52w(6)冷风侵入耗热量计算Q=QN式中Q—外门基本耗热量，N—考虑冷风侵入的外门附加率，。(7)综上可得Q=Q1+Q2+Q一层热负荷计算围
