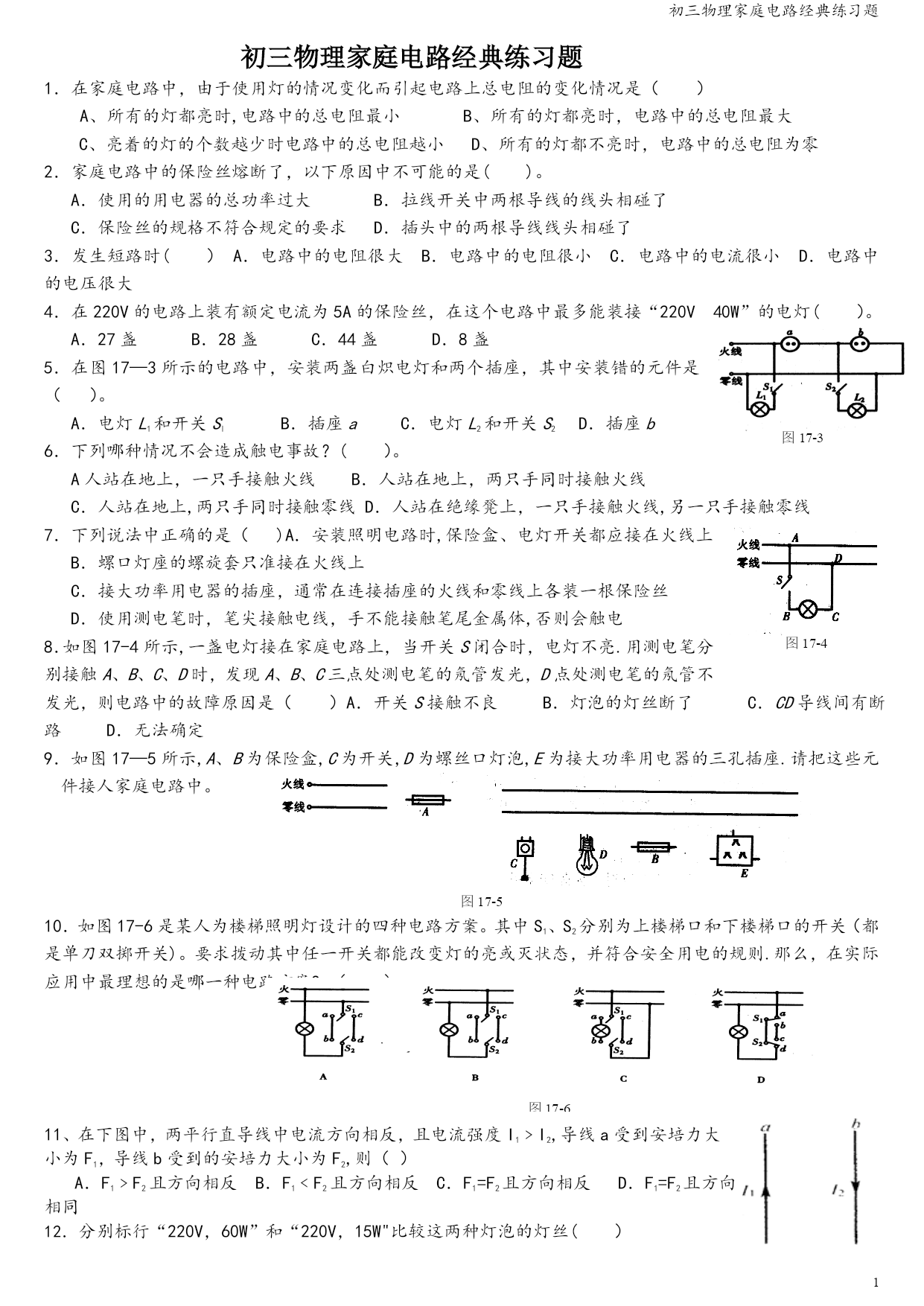

初三物理家庭电路经典练习题初三物理家庭电路经典练习题初三物理家庭电路经典练习题初三物理家庭电路经典练习题1．在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是（）A、所有的灯都亮时,电路中的总电阻最小B、所有的灯都亮时，电路中的总电阻最大C、亮着的灯的个数越少时电路中的总电阻越小D、所有的灯都不亮时，电路中的总电阻为零2．家庭电路中的保险丝熔断了，以下原因中不可能的是()。A．使用的用电器的总功率过大B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插头中的两根导线线头相碰了3．发生短路时(）A．电路中的电阻很大B．电路中的电阻很小C．电路中的电流很小D．电路中的电压很大4．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V40W”的电灯(）。图17-3A．27盏B．28盏C．44盏D．8盏5．在图17—3所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（）。A．电灯L1和开关SlB．插座aC．电灯L2和开关S2D．插座b6．下列哪种情况不会造成触电事故？(）。A人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地上,两只手同时接触零线D．人站在绝缘凳上，一只手接触火线,另一只手接触零线图17-47．下列说法中正确的是（)A．安装照明电路时,保险盒、电灯开关都应接在火线上B．螺口灯座的螺旋套只准接在火线上C．接大功率用电器的插座，通常在连接插座的火线和零线上各装一根保险丝D．使用测电笔时，笔尖接触电线，手不能接触笔尾金属体,否则会触电8．如图17-4所示,一盏电灯接在家庭电路上，当开关S闭合时，电灯不亮.用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是（）A．开关S接触不良B．灯泡的灯丝断了C．CD导线间有断路D．无法确定图17-59．如图17—5所示,A、B为保险盒,C为开关,D为螺丝口灯泡,E为接大功率用电器的三孔插座.请把这些元件接人家庭电路中。图17-610．如图17-6是某人为楼梯照明灯设计的四种电路方案。其中S1、S2分别为上楼梯口和下楼梯口的开关（都是单刀双掷开关)。要求拨动其中任一开关都能改变灯的亮或灭状态，并符合安全用电的规则.那么，在实际应用中最理想的是哪一种电路方案?（）。11、在下图中，两平行直导线中电流方向相反，且电流强度I1﹥I2,导线a受到安培力大小为F1，导线b受到的安培力大小为F2,则（）A．F1﹥F2且方向相反B．F1﹤F2且方向相反C．F1=F2且方向相反D．F1=F2且方向相同12．分别标行“220V，60W”和“220V，15W"比较这两种灯泡的灯丝(）A．它们粗细相同B．的灯丝粗些C．的灯线粗些D．无法比较图17-713．如图17-7所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配图17-8了保险盒。在下面四种电路中，最理想的是()14．如图17—8所示，电灯的四种接法中正确的是（）15．将灯L1接在12V的电路中，功率为12W.若保持电路电源电压不变，再在电路中连入灯L2，使电路的总功率为18W。在如图所示的四个电路中，连接方法正确的是（)16．小刚放晚学回家后,闭合电灯开关，发现电灯不亮,用测电笔分别测试灯泡两端的接线柱，氖管均发光，这是因为：(）A．两根进户线都断路B．进户火线断路C．进户零线断路D．灯丝断路17．安全用电的常识之一就是不要靠近高压电。但是,两爪站在高压线上的鸟却不会发生触电事故，这是因为：(）A．电线上有绝缘层B．鸟爪上的角质层不导电C．鸟能承受高压电D．鸟的两爪间的电压很低18．在家庭电路中常常发生:在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是：（）A．前者是插座短路，后者是灯泡短路B．前者是插头短路，后者是灯泡短路C．两者都是插座短路D．两者都是插头短路19．电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下,把一个额定电压力220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是（）A．若检验灯泡正常发光,表明电路中有短路现象B．若检验灯泡不亮,但将某一个用电器的开关闭合后检验灯泡正常发光，表明电路连接无误C．检验灯泡不亮，但将某一个电灯的开关闭合后,这个电灯和检验灯泡都能发光，只是亮度不够，这表明电
