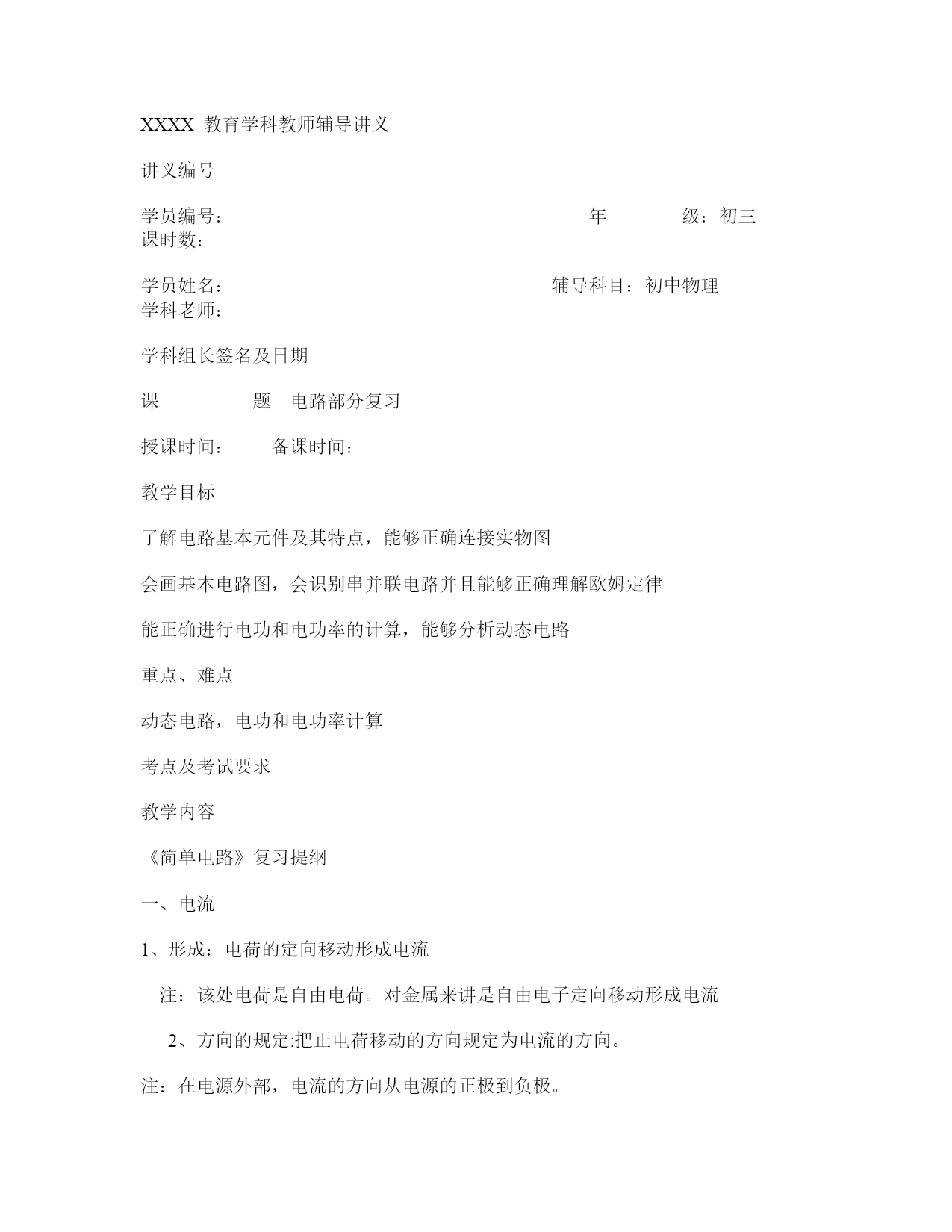

XXXX教育学科教师辅导讲义讲义编号学员编号：年级：初三课时数：学员姓名：辅导科目：初中物理学科老师：学科组长签名及日期课题电路部分复习授课时间：备课时间：教学目标了解电路基本元件及其特点，能够正确连接实物图会画基本电路图，会识别串并联电路并且能够正确理解欧姆定律能正确进行电功和电功率的计算，能够分析动态电路重点、难点动态电路，电功和电功率计算考点及考试要求教学内容《简单电路》复习提纲一、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流2、方向的规定:把正电荷移动的方向规定为电流的方向。注：在电源外部，电流的方向从电源的正极到负极。电流的方向与自由电子定向移动的方向相反3、获得持续电流的条件：电路中有电源电路为通路二、导体和绝缘体：1、导体：定义：容易导电的物体。常见材料：金属、石墨、人体、大地、酸碱盐溶液导电原因：导体中有大量的可自由移动的电荷说明：金属导体中电流是自由电子定向移动形成的2、绝缘体：定义：不容易导电的物体。常见材料：橡胶、玻璃、陶瓷、塑料、油等。不易导电的原因：几乎没有自由移动的电荷。3、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。在一定条件下，绝缘体也可变为导体。三、电路1、组成：②用电器：定义：用电来工作的设备。工作时：将电能—→其他形式的能。③开关：控制电路的通断。④导线：输送电能2、三种电路：①通路：接通的电路。②断路：断开的电路。③短路：定义：电源两端或用电器两端直接用导线连接起来。特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。3、电路图：用规定的符号表示电路连接的图叫做电路图。4、连接方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。开关作用控制整个电路干路中的开关控制整个电路。支路中的开关控制该支路。电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响分类①电源定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。作用：在电源的内部不断地聚集正电荷负极聚集负电荷。以持续对外供电化学电池干电池蓄电池充电时，电能—→化学能供电时，化学能—→电能光电池发电机机械能→电能光能→电能仍然工作则这两个用电器为并联。③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点④观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。⑤经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。《电流》一、单位：1、国际单位：A2、常用单位：mA、μA3、换算关系：1A=1000mA1mA=1000μA某同学用台灯工作时电流约140mA，合0.14A它表示：1s内通过导体横截面积的电荷量0.14C。2s内通过导体某一横截面积电子数为：1.75×1018个。二、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。③被测电流不要超过电流表的最大测量值。Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A和0—3A。测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。④绝对不允许不
