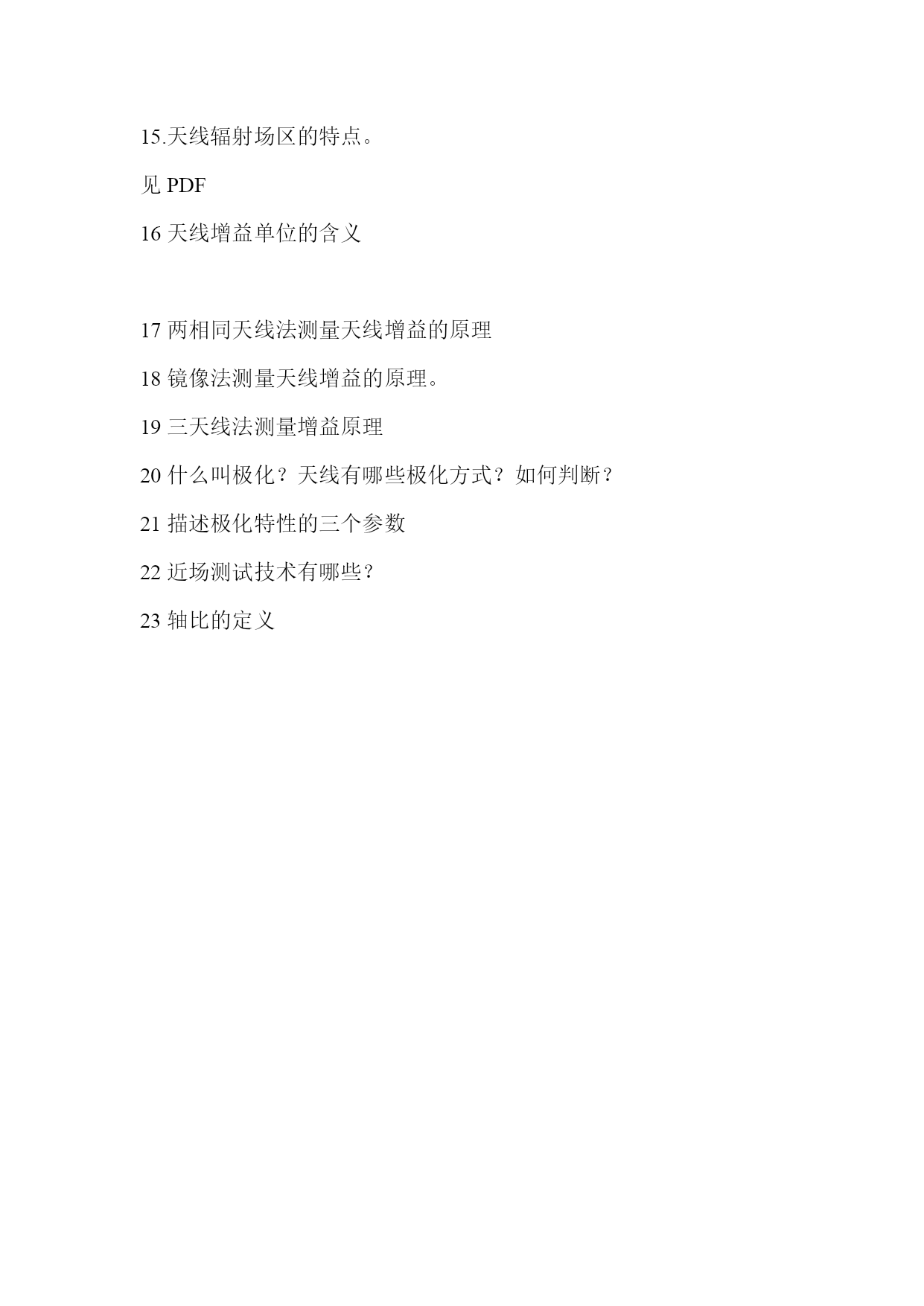

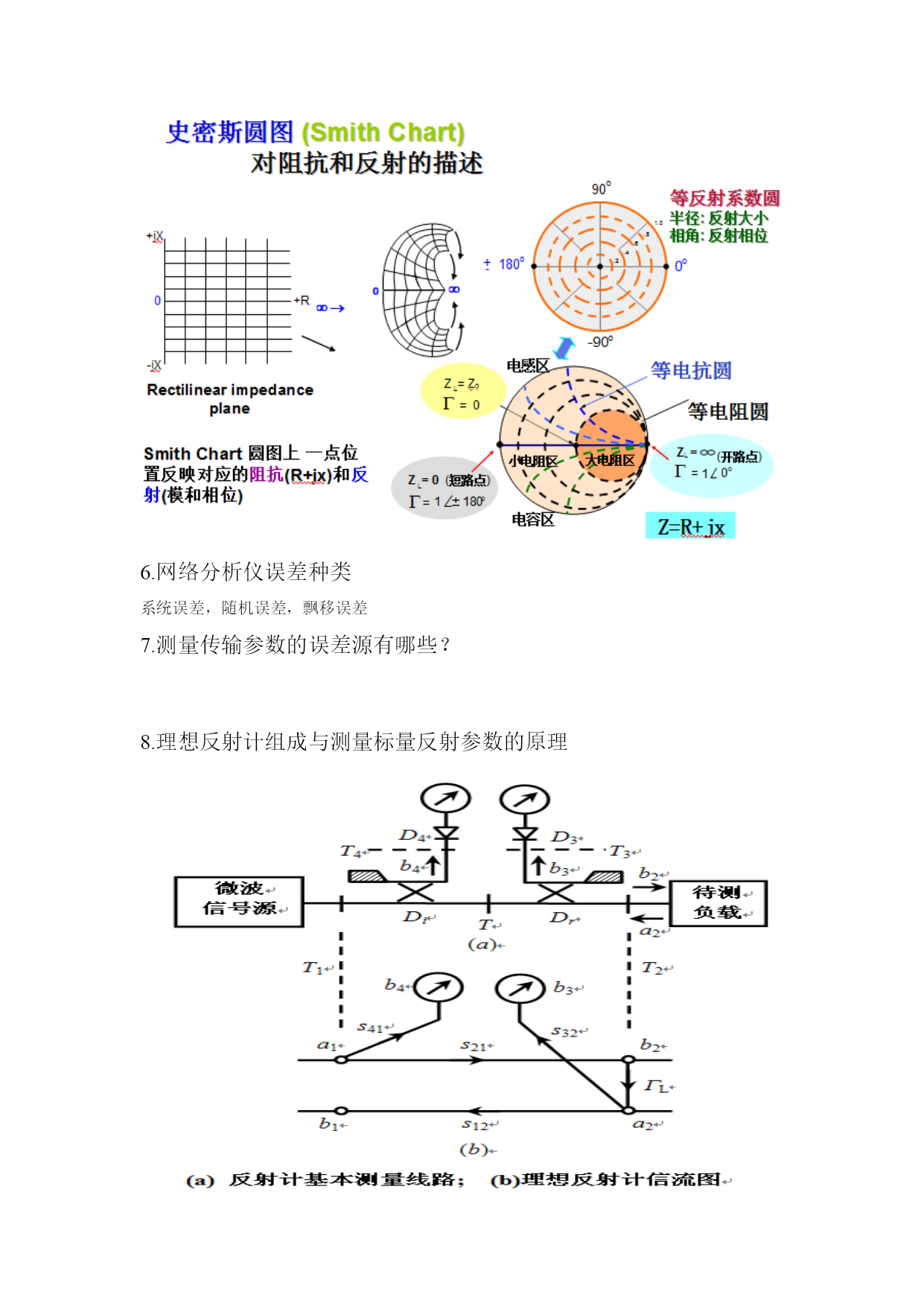

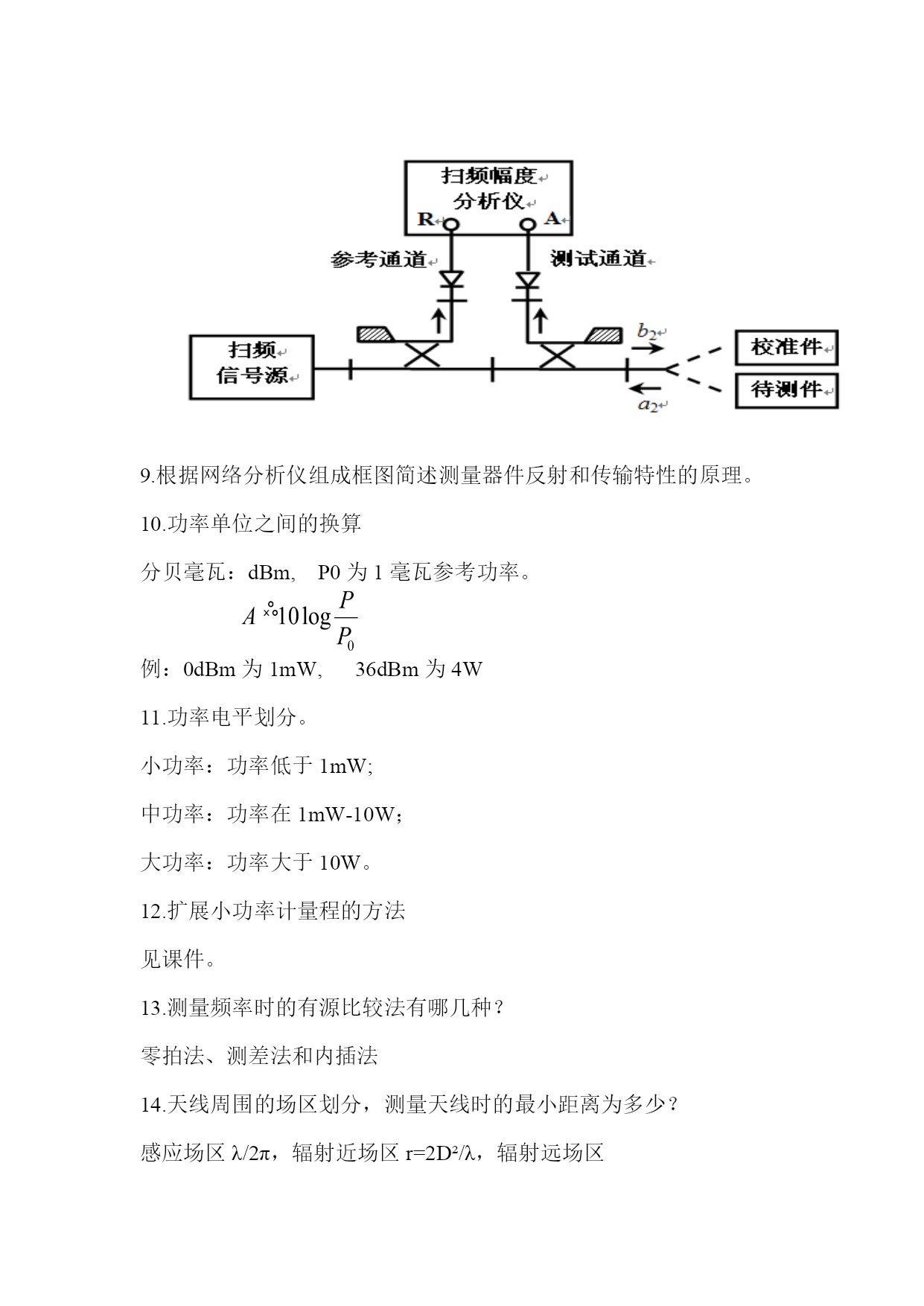

微波与天线测量复习提纲1.微波网络S参数的定义S11:端口2接匹配负载时，端口1的反射系数S12：端口1接匹配负载时，端口2至端口1的传输系数2.常用的微波网络特性参数：电压传输系数T：输出端口接匹配负载时，输出端口反射波电压与输出入端口入射波电压之比。插入损耗L：网络输出端接匹配负载时，网络输入端的入射波功率Ｐｉ与负载吸收功率ＰＬ之比值。插入相移θ：插入相移θ定义为网络输出端接匹配负载时，输出端的反射波对输入端的入射波的相移。驻波比ρ：驻波比ρ定义为网络输出端接匹配负载时，输入端的驻波比。3.天线特性参数有哪些？电路特性参数：输入阻抗，效率，频带宽度，驻波比辐射特性参数：方向图，增益，极化，相位4.根据S参数分析网络特性，通过S参数计算插入损耗,反射系数，驻波比。公式见2，考2端口。5.史密斯圆图的意义(特殊的点、线的物理意义)6.网络分析仪误差种类系统误差，随机误差，飘移误差7.测量传输参数的误差源有哪些？8.理想反射计组成与测量标量反射参数的原理9.根据网络分析仪组成框图简述测量器件反射和传输特性的原理。10.功率单位之间的换算分贝毫瓦：dBm,P0为1毫瓦参考功率。例：0dBm为1mW,36dBm为4W11.功率电平划分。小功率：功率低于1mW;中功率：功率在1mW-10W；大功率：功率大于10W。12.扩展小功率计量程的方法见课件。13.测量频率时的有源比较法有哪几种？零拍法、测差法和内插法14.天线周围的场区划分，测量天线时的最小距离为多少？感应场区λ/2π，辐射近场区r=2D²/λ，辐射远场区15.天线辐射场区的特点。见PDF16天线增益单位的含义17两相同天线法测量天线增益的原理18镜像法测量天线增益的原理。19三天线法测量增益原理20什么叫极化？天线有哪些极化方式？如何判断？21描述极化特性的三个参数22近场测试技术有哪些？23轴比的定义
