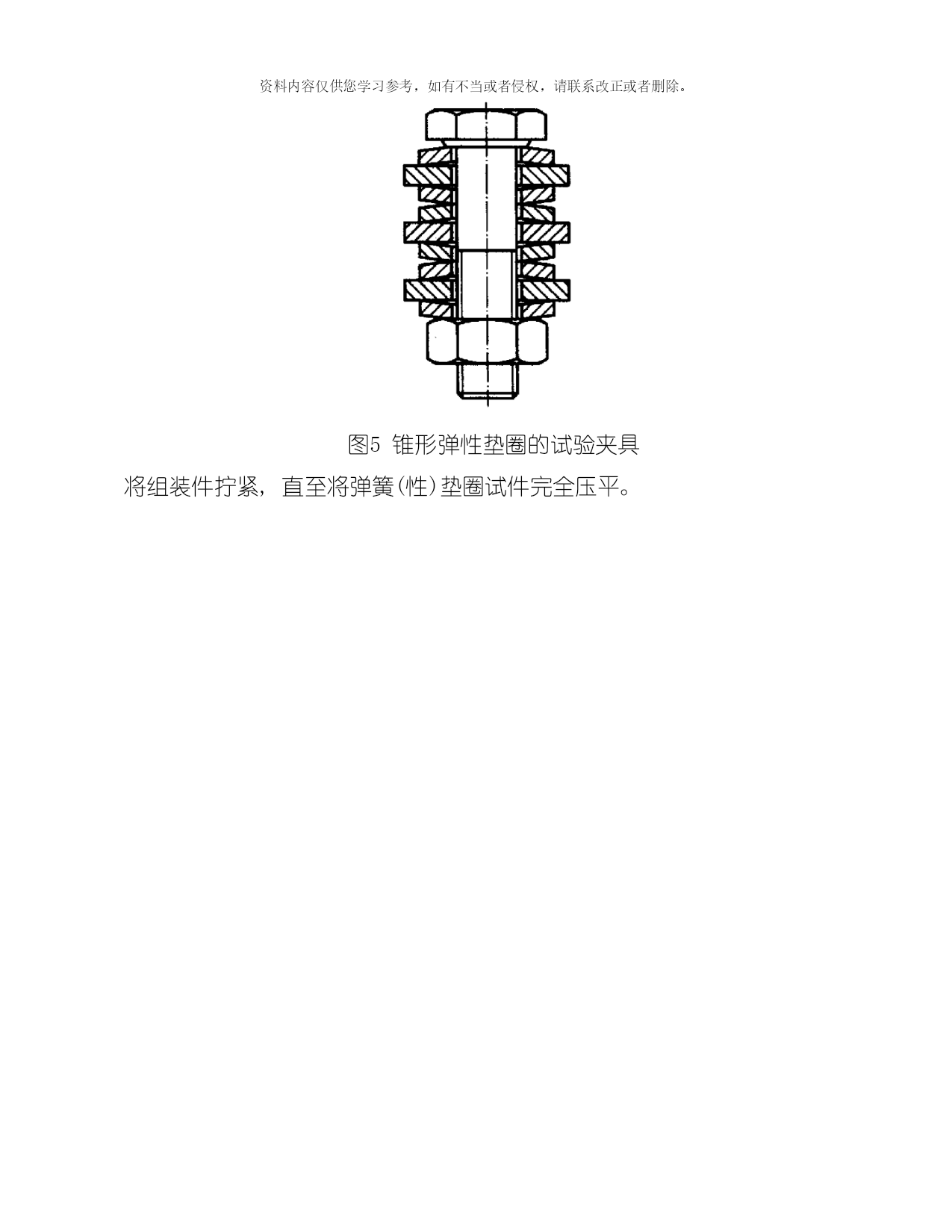

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1.目的规范紧固件的检验标准,以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于本公司所有外购紧固件如:螺丝、螺母等的采购及验收3.检验项目及执行标准螺丝类检验标准检验项目检验标准检验方式抽样计划MAJMIN参考文件外观检验色泽:依规格书要求与样品核对表面处理(镀锌,镀铬,镀镉,镀镍,镀五彩,烤漆等)是否符合要求对比封样MAJ:AQL=1.0MIN:AQL=0.65▲规格书材质:检查材质是否符合规格书的要求磁石检测(区分铁与304不锈钢)▲规格书不可有毛疵,毛边,变形,破损,加工不良或成型不良等异常现象目视▲/表面电镀层应均匀,不可有氧化,锈斑,电镀不良,烤漆脱落等异常现象目视▲/不可有混装(混入其它不同之螺丝或垫圈),短装,缺附件(垫片、垫圈等)等异常现象目视▲/规格尺寸头形:盘头、沉头等目视▲规格书公称直径:用卡尺测量并与规格书对照是否符合要求卡尺测试▲规格书公称长度:用卡尺测量并与规格书对照是否符合要求卡尺▲规格书表面处理盐雾实验需经过盐水实验后,观察表面应无镀层脱落、生锈等不良现象则判合格盐雾试验参考注释eq\o\ac(○,1)▲扭力测试用经标定的扭矩测量装置,对螺钉施加扭矩直至断裂,螺钉应能符合表1规定的破坏扭矩扭力测试参考注释eq\o\ac(○,2)▲实际装配用螺丝刀将螺丝与螺母组装,不能出现装不进或旋不紧现象操作测试▲/试装后,注意检查是否旋到位,槽位应不能打滑操作测试▲/韧性、脆性氢脆化测试检查紧固件是否因氢脆已发生破坏氢脆化测试参考注释eq\o\ac(○,3)▲/注释:eq\o\ac(○,1)中性盐水喷雾试验法:依据IEC68-2-11之规范施行.测试条件:(Testedcondition)盐雾浓度(Consistencyofsaltspray):5±1%氯化钠(NaCl):99.8%以上试验温度(Testtemperature):35±2℃喷雾量(Sprayamount):1-2ml/hr/80cm^2酸碱值:35±2℃时,PH值6.5-7.2试验时间:24小时.实验湿度(TestHumidity):85%以上;压缩空气压力(Compressairpressure):1.25kgf/cm^2eq\o\ac(○,2)扭力测试:螺钉试件的杆部(镀层或无镀层的)应夹紧在与螺钉螺纹相匹配的、开合的、螺纹模具或其它装置内;螺钉夹紧部分不应损伤,且至少有两扣完整螺纹伸出夹紧装置并除螺钉末端外至少有两扣完整螺纹夹紧在夹具内。夹紧装置应有带内螺纹的盲孔夹具(下图1),孔的深度应保证断裂发生在螺钉末端之外。表1:最小破坏扭矩表自攻螺钉规格破坏扭矩(kgf.cm)自攻螺钉规格破坏扭矩(kgf.cm)自攻螺钉规格破坏扭矩(kgf.cm)ST2.24.5ST3.320ST4.244ST2.69ST3.527ST4.863ST2.915ST3.934ST5.5100公制螺纹规格螺距mm8.8级(kgf.cm)10.9级(kgf.cm)12.9级(kgf.cm)M10.250.330.40.45M20.43.74.55M2.50.458.21011M30.5151921M3.50.6243033M40.7364449M50.87693100M61130160170M71230280310M81.25330400440M8x1-380460520M101.5660810900M10x1.25-7509101020注:若无其它说明,TBG所使用的螺丝需要达到8.8级;英制和美制螺纹规格代码8.8级(kgf.cm)10.9级(kgf.cm)12.9级(kgf.cm)4#-40UNC-2A004408.410.311.54#-48UNF-2A0044810.813.214.75#-40UNC-2A0054013.816.918.85#-44UNF-2A0054415.619.021.26#-32UNC-2A0063215.919.421.66#-40UNF-2A0064021.125.828.78#-32UNC-2A0083233.841.346.08#-36UNF-2A0083638.547.152.410#-24UNC-2A0102444.153.960.010#-32UNF-2A0103262.175.984.512#-24UNC-2A0122477.394.5105.212#-28UNF-2A0122891.1111.4124.11/4-20UNC-2A25020115.5141.2157.21/4-28UNF-2A25028161.9198.022
