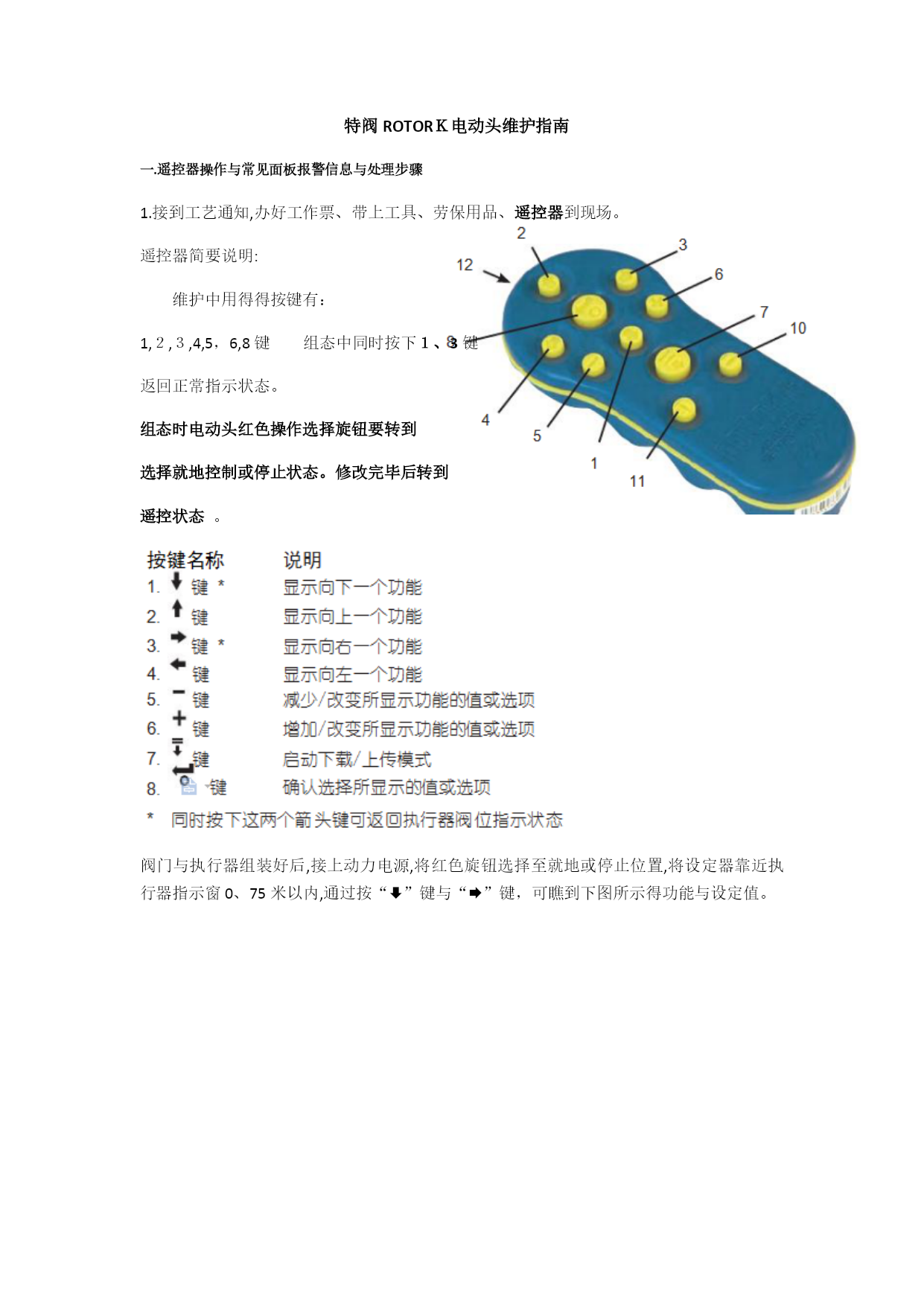

特阀ROTORＫ电动头维护指南一.遥控器操作与常见面板报警信息与处理步骤接到工艺通知,办好工作票、带上工具、劳保用品、遥控器到现场。遥控器简要说明:维护中用得得按键有：1,２,３,4,5，6,8键组态中同时按下１、3键返回正常指示状态。组态时电动头红色操作选择旋钮要转到选择就地控制或停止状态。修改完毕后转到遥控状态。阀门与执行器组装好后,接上动力电源,将红色旋钮选择至就地或停止位置,将设定器靠近执行器指示窗0、75米以内,通过按“”键与“”键，可瞧到下图所示得功能与设定值。选择到希望得功能标识符,按“＋”键或“-”键选择推荐值或希望方式。然后按“”键，所选项闪烁，说明选项被设定。按“”键退出或设定其它功能。示例：比如按上图描述得程序选择到“C２”,即关阀方式得选项,见下图。用设定器上得“+”键或“－”键选择希望得关阀方式。本项中只有两个选项,即“力矩关”与“限位关”,执行器分别显示标识符如下图。选择所需要得方式后,按“”键。执行器力矩关与限位关得显示状态Ct为力矩关方式,CL为限位关方式。根据面板出现得报警信息判断问题。常见报警信息:阀门报警快速处理方法：按键方法：·TORQUETＲIPＣL-关阀方向运行时提高关阀力矩设置值按１、1、８屏幕出现Ｃr,再按1、1力矩跳断。出现ｔc,按6增加关阀力矩值,最高加到９9,一般在原来数值上加１0、再按8键确认,最后同时按1、3键返回。·TORQＵETRIＰOP-开阀方向运行时提高开阀力矩设置值按1、1、8屏幕出现Cr，再按1、1力矩跳断。出现tc,按３出现to,按6增加开阀力矩值最高加到99，一般在原来数值上加10，再按8键确认,最后同时按1、３键返回。·MＯＴORSTALLED-运行信号发出后联系电气值班人员处理电机未运行。·IＮTERLＯCKACTIＶＥ－开阀与/或关阀解除A8联锁按１、1、8屏幕出现Cr，再按3出现ｒ1,联锁功能组态为开启,且收到联锁信号。再按１、1、1、1出现A1,再按4、4、4出现A8on,再按６,改成A8OF,按按8键确认,最后同时按１、3键返回。·THＥRMOSTＡTTRIP-电机温度保护联系电气值班人员处理开关因电机内部线圈过热而跳断,电机冷却后,温度保护开关自动复位后才可恢复操作。电动操作将被禁止。根据执行器得性能检查其行条件(运行时间、力矩设定、环境温度)。阀门报警快速处理方法:按键方法:·PHASELOSＴ(仅限于三相电源）-联系电气值班人员处理执行器得380交流电源接线端子得相电一般上紧电源端子可以恢复源丢失,电动操作将被禁止。·24VLOＳＴ－24Ｖ控制电源(4、5端子）检查远程控制接线。一般就是跟5/33/35／37/３8端子连接得跳断。信号线接地,接地解除后，电源可由自恢复保险保护。如时间紧,接地点未能查出,可先用电动头面板旋钮操作,如不能操作逐个拆除5／37／3８/３3/34端子,再用就地开关操作。·ＰＯSSEＮSOＲFAＩL阀位传感系统检查阀位传感系统,摇几圈手轮后一般能恢复。故障以上处理就是应急快速处理以满足工艺生产需要,在条件具备时还需要进一步检查，如上述报警１／2执行器在整个关阀操作过程中出现由于达到了力矩设定值而跳断得故障,说明阀门与／或工况出现问题或变化,条件具备时还要联系设备、电气一起处理。接线说明１、接线原理图:2、接线端子图与说明：3、接线样例:SP6B
