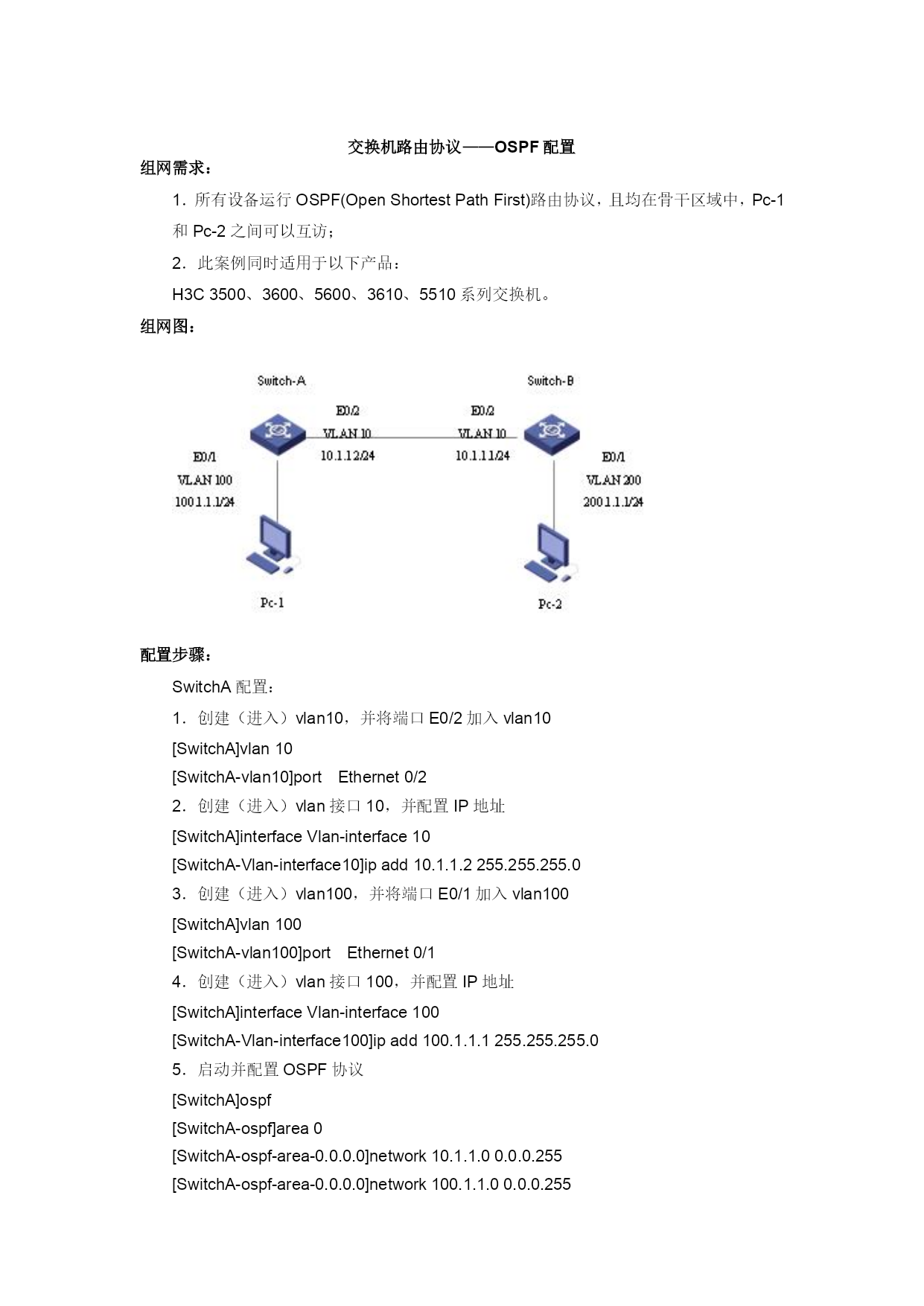

交换机路由协议——OSPF配置组网需求：1．所有设备运行OSPF(OpenShortestPathFirst)路由协议，且均在骨干区域中，Pc-1和Pc-2之间可以互访；2．此案例同时适用于以下产品：H3C3500、3600、5600、3610、5510系列交换机。组网图：配置步骤：SwitchA配置：1．创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchA]vlan10[SwitchA-vlan10]portEthernet0/22．创建（进入）vlan接口10，并配置IP地址[SwitchA]interfaceVlan-interface10[SwitchA-Vlan-interface10]ipadd10.1.1.2255.255.255.03．创建（进入）vlan100，并将端口E0/1加入vlan100[SwitchA]vlan100[SwitchA-vlan100]portEthernet0/14．创建（进入）vlan接口100，并配置IP地址[SwitchA]interfaceVlan-interface100[SwitchA-Vlan-interface100]ipadd100.1.1.1255.255.255.05．启动并配置OSPF协议[SwitchA]ospf[SwitchA-ospf]area0[SwitchA-ospf-area-0.0.0.0]network10.1.1.00.0.0.255[SwitchA-ospf-area-0.0.0.0]network100.1.1.00.0.0.2556．向ospf中引入直连路由[SwitchA-ospf]import-routedirectSwitchB配置：1．创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchB]vlan10[SwitchB-vlan10]portEthernet0/22．创建（进入）vlan接口10，并配置IP地址[SwitchB]interfaceVlan-interface10[SwitchB-Vlan-interface10]ipadd10.1.1.2255.255.255.03．创建（进入）vlan200，并将端口E0/1加入vlan200[SwitchB]vlan200[SwitchB-vlan200]portEthernet0/14．创建（进入）vlan接口200，并配置IP地址[SwitchB]interfaceVlan-interface200[SwitchB-Vlan-interface200]ipadd200.1.1.1255.255.255.05．启动并配置OSPF协议[SwitchB]ospf[SwitchB-ospf]area0[SwitchB-ospf-area-0.0.0.0]network10.1.1.00.0.0.255[SwitchB-ospf-area-0.0.0.0]network200.1.1.00.0.0.2556．向ospf中引入直连路由[SwitchB-ospf]import-routedirect配置关键点：1．缺省情况下，在没有指定设备的routerid即路由器ID号时，如果有LoopBack接口地址，系统就选IP地址数值大的LoopBack地址作为路由器ID号；如果没有配置LoopBack接口地址，则选IP地址数值最大的VLAN接口地址做为路由器ID号。手工配置路由器ID号时，必须确保自治系统中任意两台设备的路由器ID号都不相同；对于SwitchA和SwitchB，可以直接在OSPF中指定网段100.1.1.0/24和200.1.1.0/24使能OSPF协议，如果有多个连接PC的网段，也可以采用在OSPF中引入直连路由的方式，让对端设备学习到这些网段路由更多视频资料请登录京东翰林教育集团官方网站。京东翰林教育集团1>免费重修：学员缺课或者学习效果不理想，可以免费重修，确保完全掌握。2>自由实验：实验室免费开放，时间不限，不断提高动手操作水平。3>单独辅导：专家讲师提供一对一答疑或辅导，手把手带你成为IT精英。4>考试辅导：学员考试前先通过内部模拟考试,技术确定达到考试要求并提供考前辅导讲座。如果模拟考没有通过，讲师会给予建议和辅导,达标后再参加正式的认证考试，以确保考试高分通过。5>企业实战项目：即通过先进设备完全搭建和企业项目完全一致的网络系统环境，把学习内容融会贯通并在实际项目中加以应用，以达到学员迅速掌握实际技能并弥补经验不足的目的。6>24小时热水，提供住宿，Thinkpab笔记本电脑教学，20M宽带免费上网。H3C和思科最新考试培训请关注京东翰林教育集团官方网站
