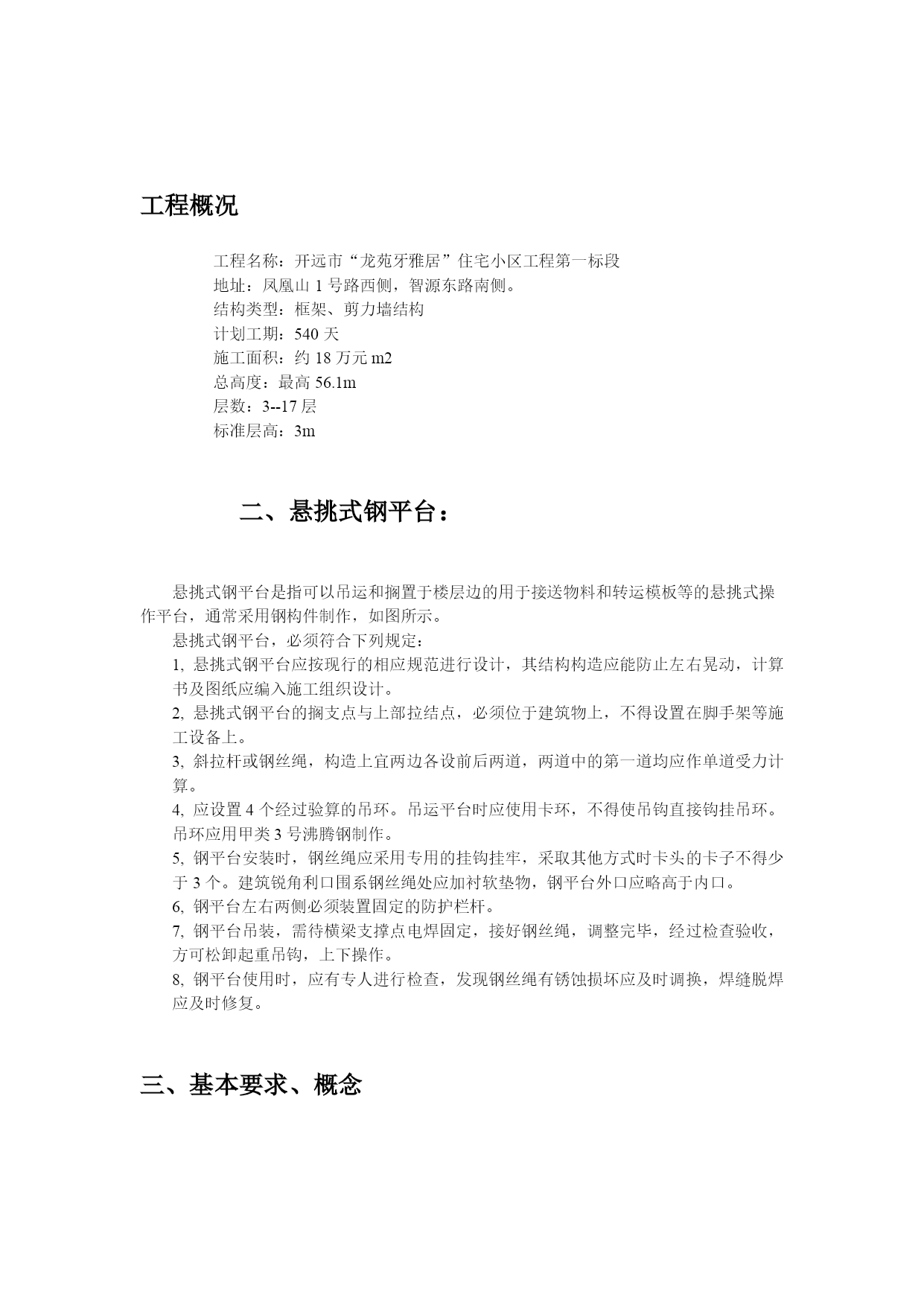

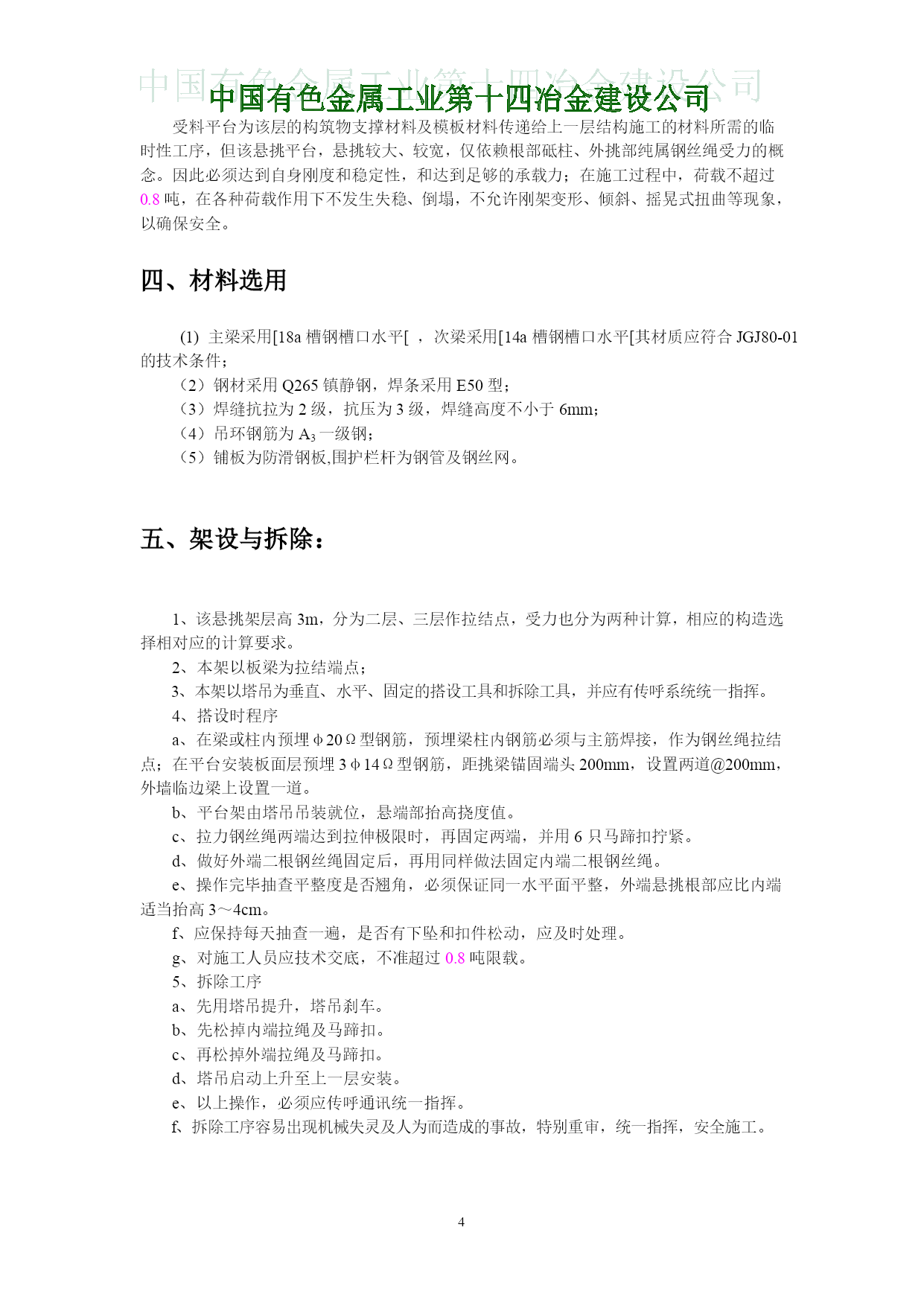

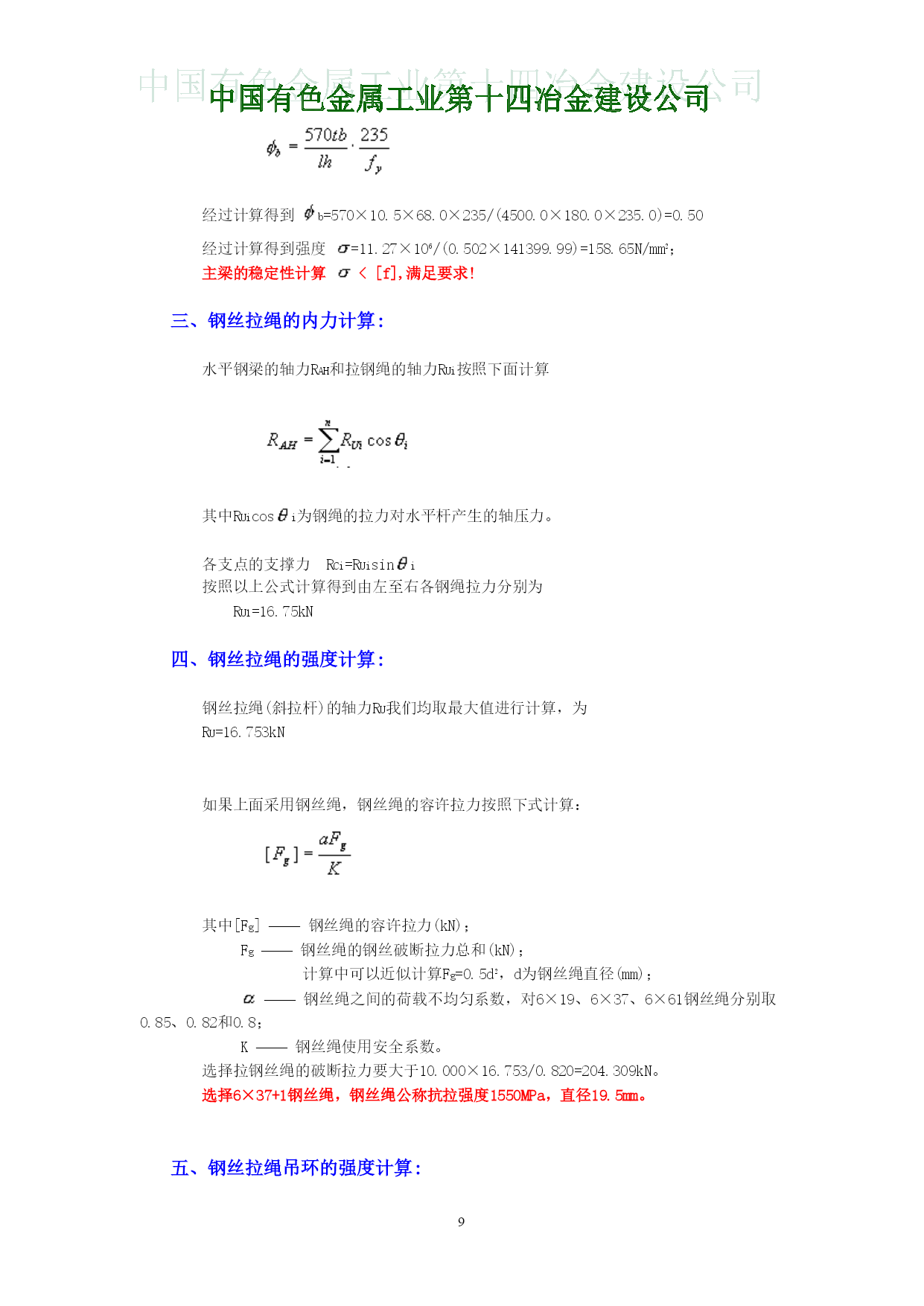

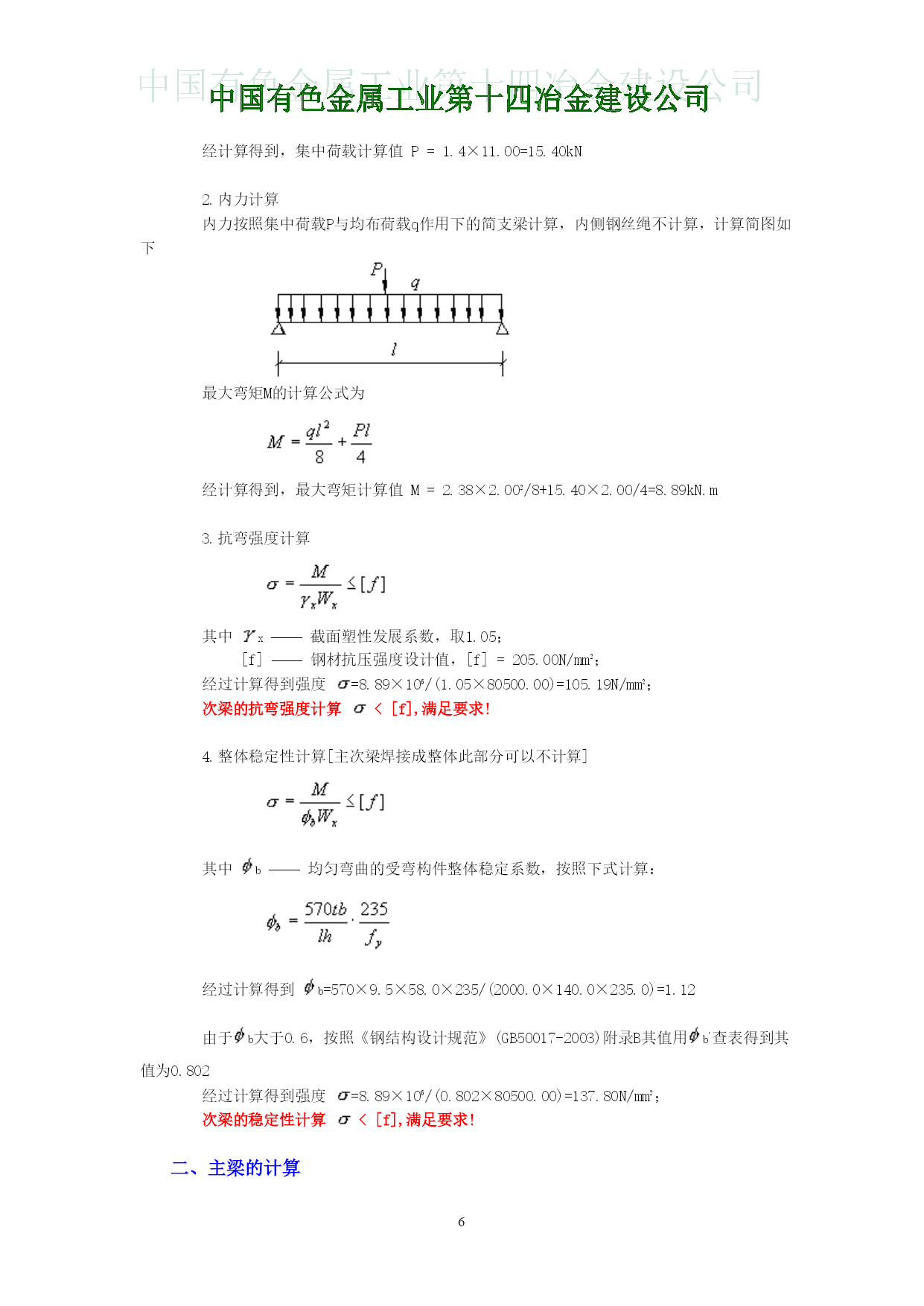

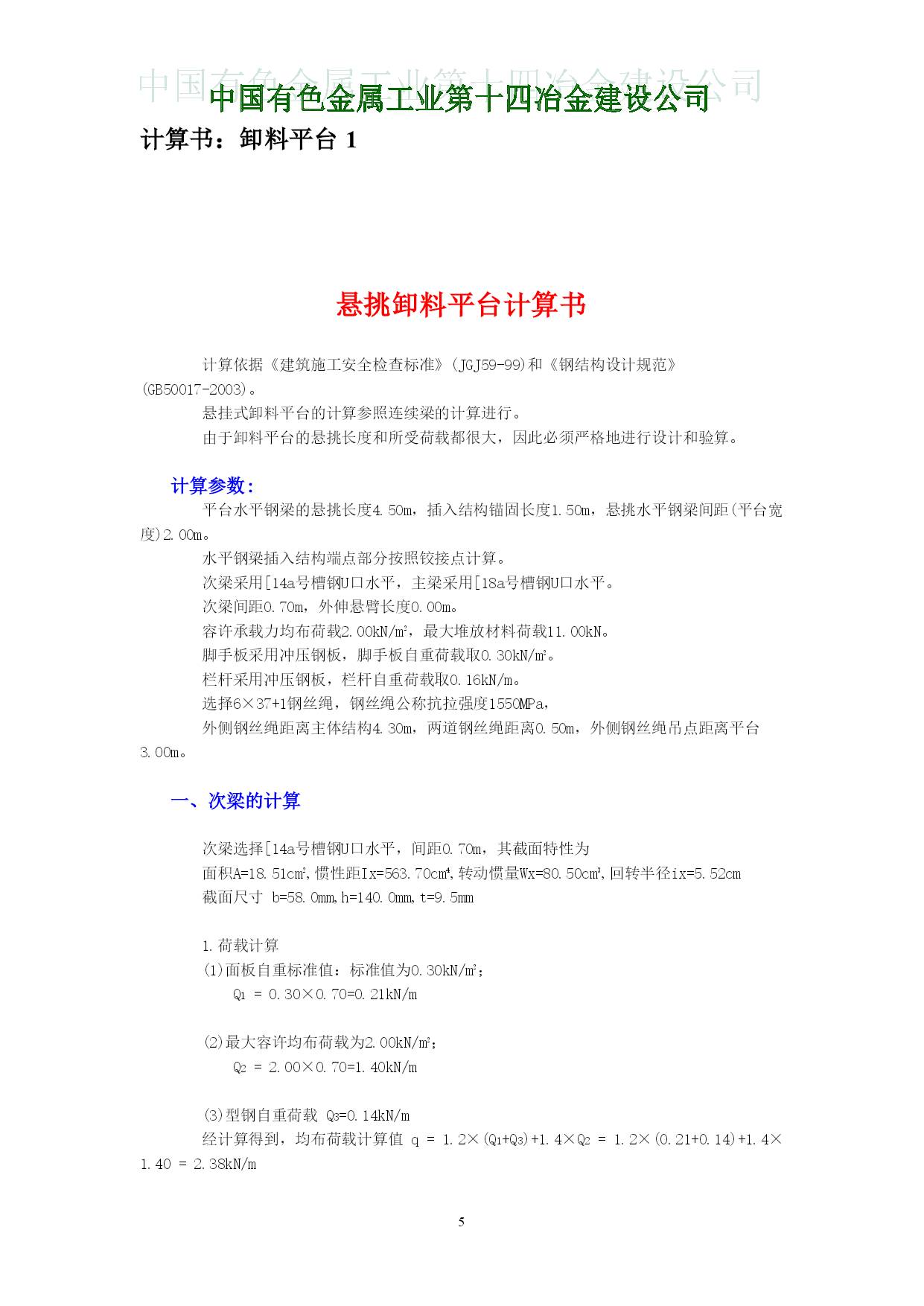

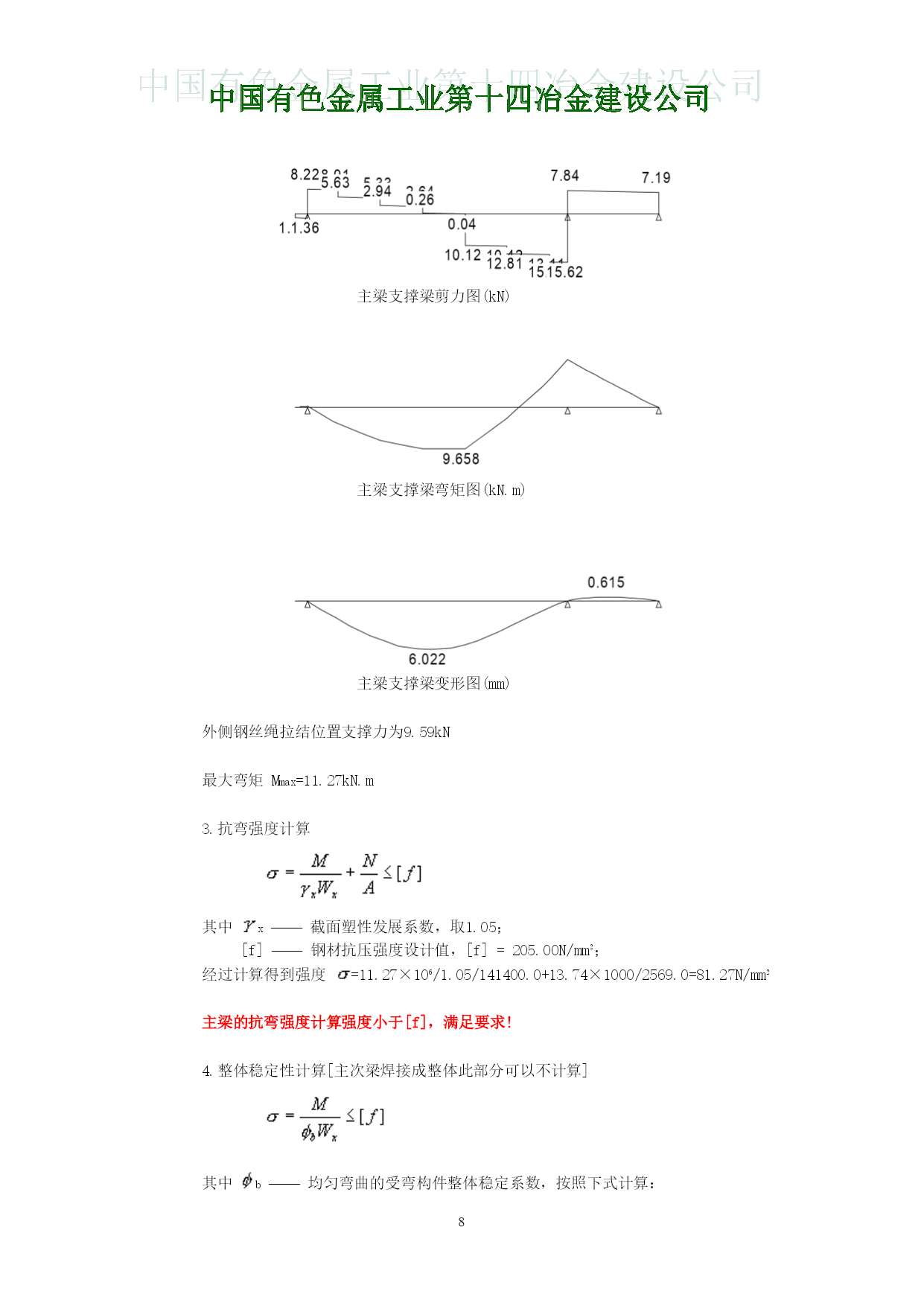

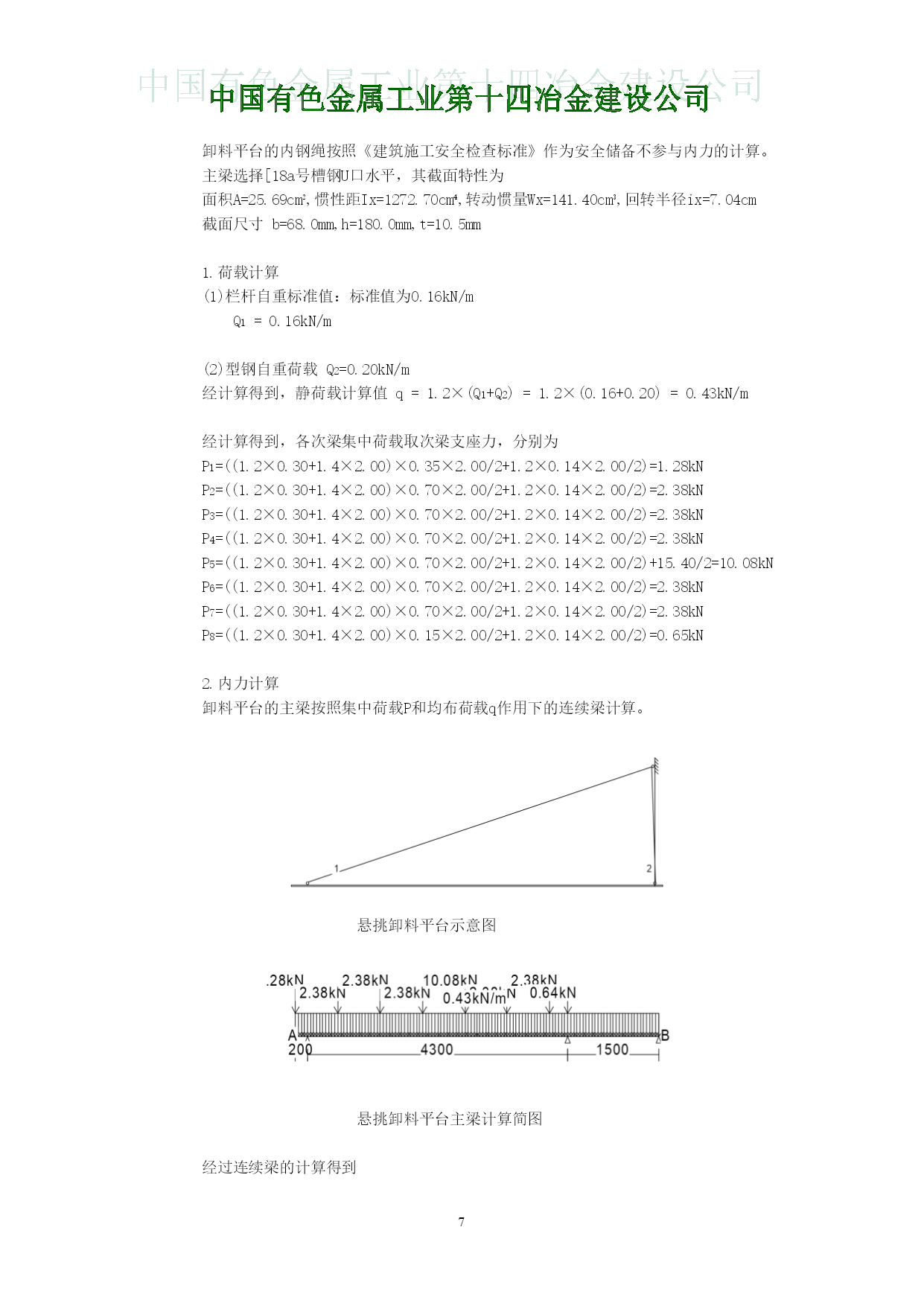

职务犯罪侦查指挥中心办公楼工程开远市“龙苑雅居”住宅小区工程一标段卸料平台施工设计方案审批：审核：编制：中国有色金属工业第十四冶金建设公司2011年月日目录TOC\o"1-3"一、工程概况PAGEREF_Toc287087897\h2二、悬挑式钢平台：PAGEREF_Toc287087898\h2三、基本要求、概念PAGEREF_Toc287087899\h2四、材料选用PAGEREF_Toc287087900\h3五、架设与拆除：PAGEREF_Toc287087901\h3计算书：悬挑式卸料平台计算1PAGEREF_Toc287087902\h3计算书：悬挑式卸料平台计算2PAGEREF_Toc287087903\h10工程概况工程名称：开远市“龙苑牙雅居”住宅小区工程第一标段地址：凤凰山1号路西侧，智源东路南侧。结构类型：框架、剪力墙结构计划工期：540天施工面积：约18万元m2总高度：最高56.1m层数：3--17层标准层高：3m二、悬挑式钢平台：悬挑式钢平台是指可以吊运和搁置于楼层边的用于接送物料和转运模板等的悬挑式操作平台，通常采用钢构件制作，如图所示。悬挑式钢平台，必须符合下列规定：1,悬挑式钢平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工组织设计。2,悬挑式钢平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3,斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的第一道均应作单道受力计算。4,应设置4个经过验算的吊环。吊运平台时应使用卡环，不得使吊钩直接钩挂吊环。吊环应用甲类3号沸腾钢制作。5,钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于3个。建筑锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。6,钢平台左右两侧必须装置固定的防护栏杆。7,钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。8,钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。三、基本要求、概念受料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但该悬挑平台，悬挑较大、较宽，仅依赖根部砥柱、外挑部纯属钢丝绳受力的概念。因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过0.8吨，在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。四、材料选用(1)主梁采用[18a槽钢槽口水平[，次梁采用[14a槽钢槽口水平[其材质应符合JGJ80-01的技术条件；（2）钢材采用Q265镇静钢，焊条采用E50型；（3）焊缝抗拉为2级，抗压为3级，焊缝高度不小于6mm；（4）吊环钢筋为A3一级钢；（5）铺板为防滑钢板,围护栏杆为钢管及钢丝网。五、架设与拆除：1、该悬挑架层高3m，分为二层、三层作拉结点，受力也分为两种计算，相应的构造选择相对应的计算要求。2、本架以板梁为拉结端点；3、本架以塔吊为垂直、水平、固定的搭设工具和拆除工具，并应有传呼系统统一指挥。4、搭设时程序a、在梁或柱内预埋φ20Ω型钢筋，预埋梁柱内钢筋必须与主筋焊接，作为钢丝绳拉结点；在平台安装板面层预埋3φ14Ω型钢筋，距挑梁锚固端头200mm，设置两道@200mm，外墙临边梁上设置一道。b、平台架由塔吊吊装就位，悬端部抬高挠度值。c、拉力钢丝绳两端达到拉伸极限时，再固定两端，并用6只马蹄扣拧紧。d、做好外端二根钢丝绳固定后，再用同样做法固定内端二根钢丝绳。e、操作完毕抽查平整度是否翘角，必须保证同一水平面平整，外端悬挑根部应比内端适当抬高3～4cm。f、应保持每天抽查一遍，是否有下坠和扣件松动，应及时处理。g、对施工人员应技术交底，不准超过0.8吨限载。5、拆除工序a、先用塔吊提升，塔吊刹车。b、先松掉内端拉绳及马蹄扣。c、再松掉外端拉绳及马蹄扣。d、塔吊启动上升至上一层安装。e、以上操作，必须应传呼通讯统一指挥。f、拆除工序容易出现机械失灵及人为而造成的事故，特别重审，统一指挥，安全施工。计算书：卸料平台1悬挑卸料平台计算书计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。计算参数:平台水平钢梁的悬挑长度4.50m，插入
