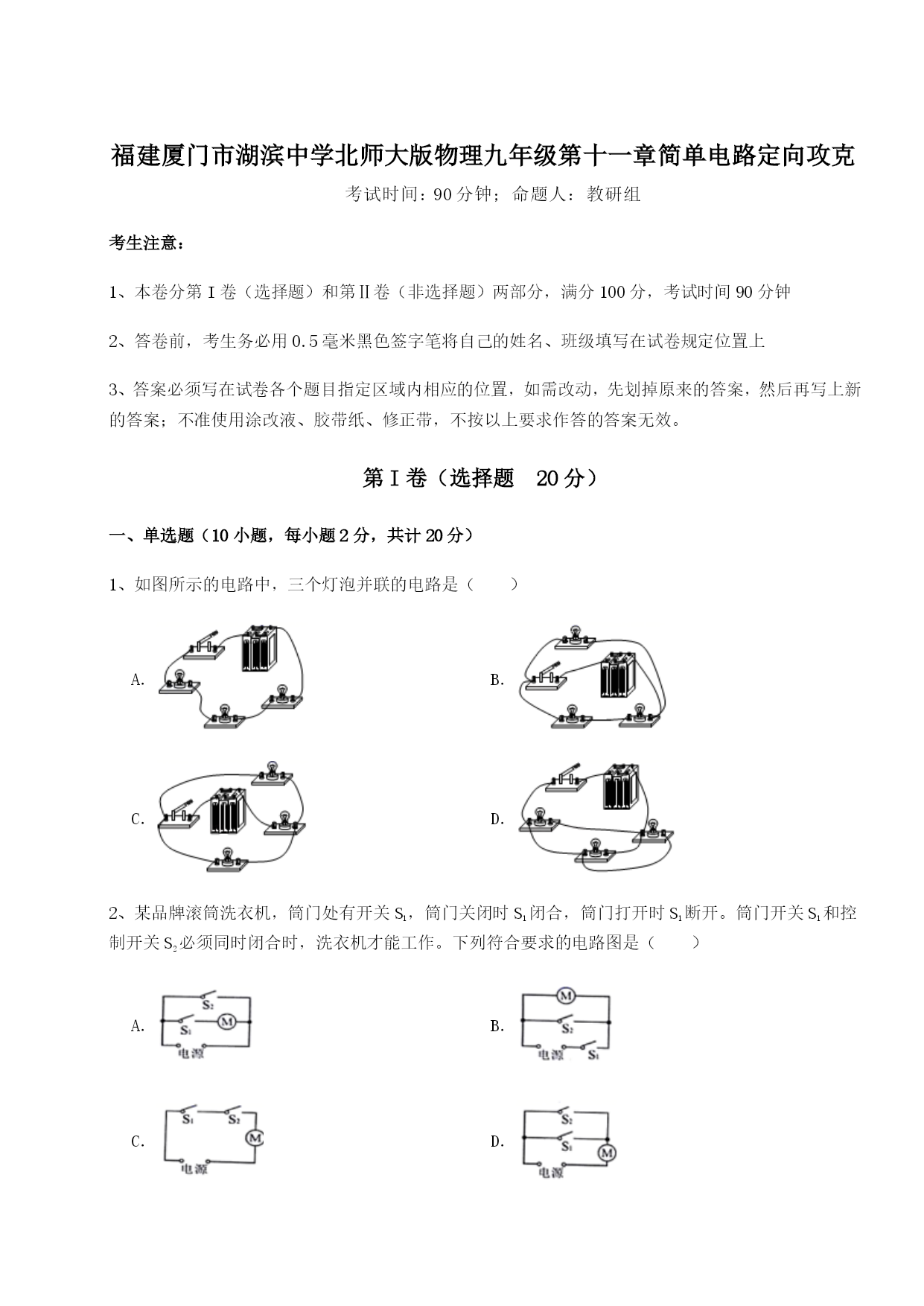

福建厦门市湖滨中学北师大版物理九年级第十一章简单电路定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．2、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（）A．B．C．D．3、下列说法中正确的是（）A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱4、如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表5、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V6、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：37、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中8、下列对有关现象的描述，正确的是（）A．水蒸气冲开橡胶塞，是将机械能转化为内能B．寒冷的冬天人们常搓手，是利用热传递的方式改变内能C．发光二极管是利用金属的导电性制成的D．云层中的闪电是云层之间摩擦产生的电荷9、下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔10、有关电阻的说法，以下正确的是()A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零C．电阻是导体本身的一种性质，与电压和电流无关D．只有导体有电阻，绝缘体没有电阻第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大来增大轮与闸之间的摩擦力。2、在阳光下的物体温度升高，是光能转化为能，硅光电池工作时，将光能转化为能，酒精燃烧时能转化为内能。3、台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中，所以灰尘会附着在扇叶上。4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为联，你所判断的依据是。5、如图所示的电路中，要使L1、L2并联在电路中，只能闭合开关。要使L1、L2串联在电路中，只能闭合开关。为了防止电路出现短路，不能同时闭合开关。6、在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中有一个出现了故障。请写出两个电压表的示数及对应的故障，。7、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“”挡位时，风扇处于关闭状态；滑片转到“”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。8、如图所示，若闭合开关S，电路将路（选填“断
