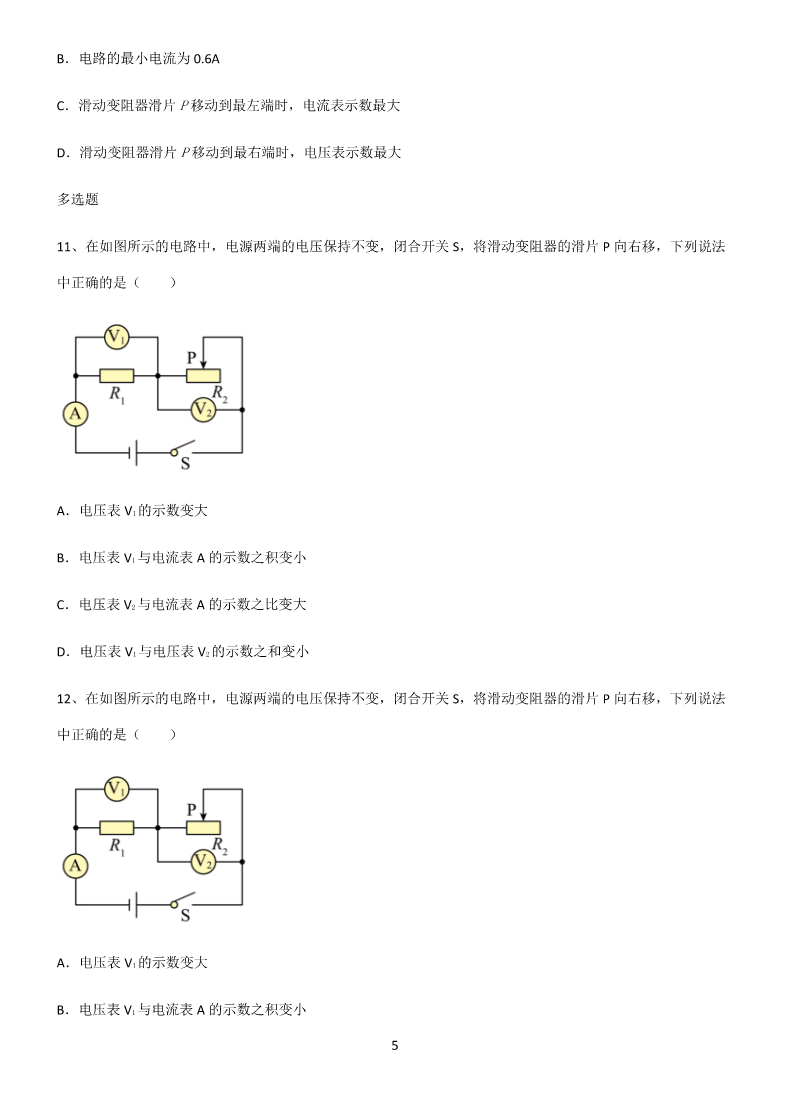

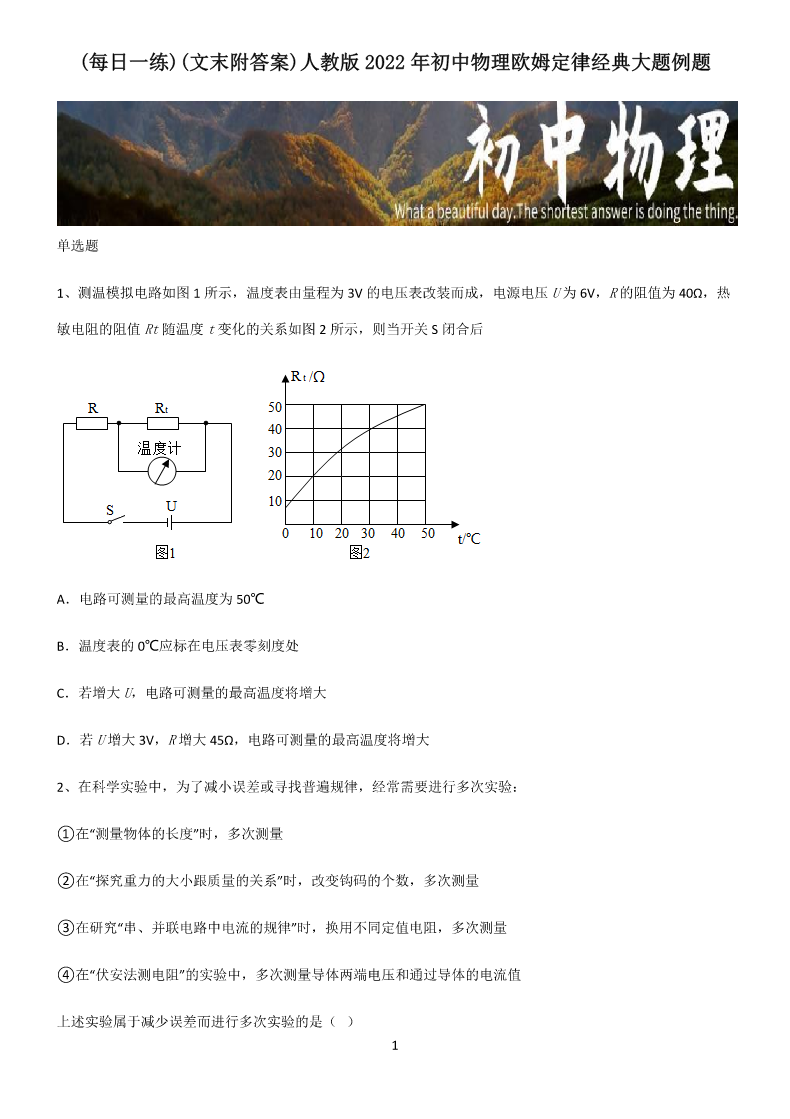

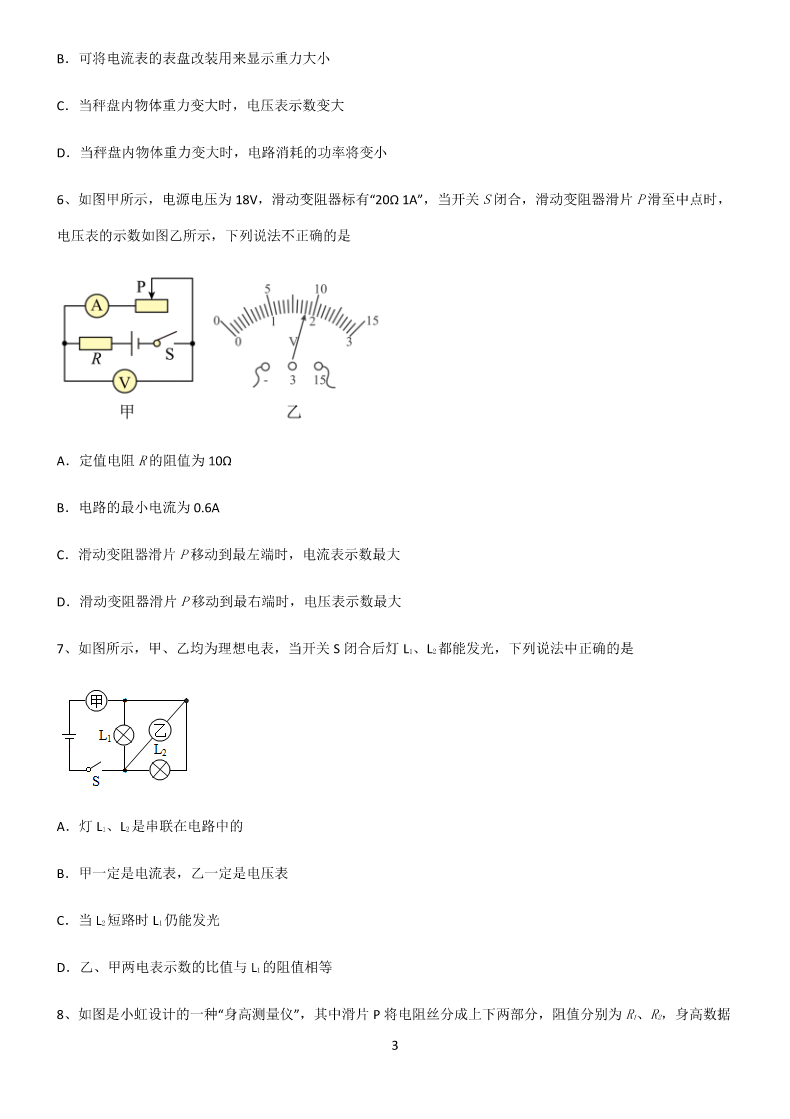

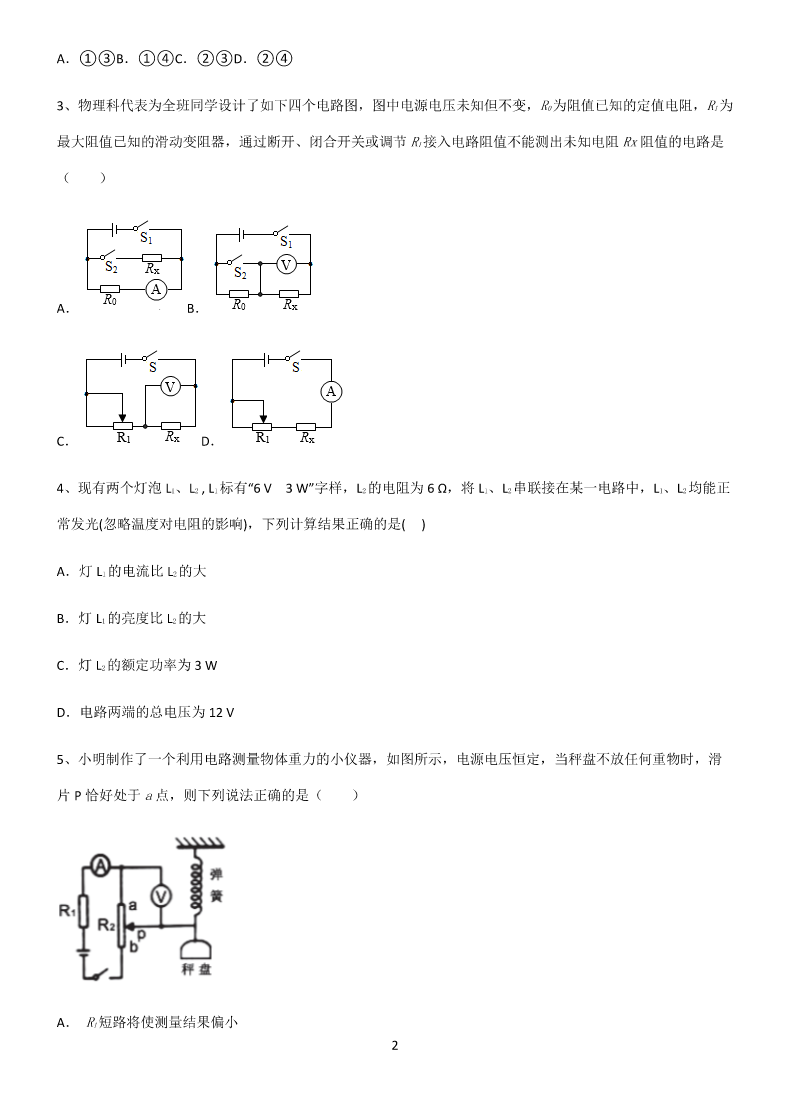

(每日一练)(文末附答案)人教版2022年初中物理欧姆定律经典大题例题单选题1、测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后A．电路可测量的最高温度为50℃B．温度表的0℃应标在电压表零刻度处C．若增大U，电路可测量的最高温度将增大D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大2、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：①在“测量物体的长度”时，多次测量②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值上述实验属于减少误差而进行多次实验的是（）1A．①③B．①④C．②③D．②④3、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．4、现有两个灯泡L1、L2,L1标有“6V3W”字样，L2的电阻为6Ω，将L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是()A．灯L1的电流比L2的大B．灯L1的亮度比L2的大C．灯L2的额定功率为3WD．电路两端的总电压为12V5、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（）A．R1短路将使测量结果偏小2B．可将电流表的表盘改装用来显示重力大小C．当秤盘内物体重力变大时，电压表示数变大D．当秤盘内物体重力变大时，电路消耗的功率将变小6、如图甲所示，电源电压为18V，滑动变阻器标有“20Ω1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10ΩB．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大7、如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等8、如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据3可通过电压表的示数来反映。测量时，身高越高（）A．电压表示数越小B．电压表示数越大C．电路中的电流越大D．电路中的电流越小9、如图所示，是定值电阻푅和小灯泡L中电流随电压变化的图象，由图象可知（）A．乙是小灯泡的퐼−푈图象B．定值电阻的阻值为5ΩC．定值电阻푅和小灯泡L并联接在4V的电源上，干路中的电流是1.2AD．定值电阻푅和小灯泡L串联接在6V的电源上，电路中的电流是0.4A10、如图甲所示，电源电压为18V，滑动变阻器标有“20Ω1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10Ω4B．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大多选题11、在如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）A．电压表V1的示数变大B．电压表V1与电流表A的示数之积变小C．电压表V2与电流表A的示数之比变大D．电压表V1与电压表V2的示数之和变小12、在如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）A．电压表V1的示数变大B．电压表V1与电流表A的示数之积变小5C．电压表V2与电流表A的示数之比变大D．电压表V1与电压表V2的示数之和变小13、如图甲所示电路中，灯泡L额定电压为6V，滑动变阻器R上标有“40Ω1A”字样，电流表量程为0~3A。当1S闭合时，移动滑片P，使滑动变阻器接入电路的电阻为其总电阻
