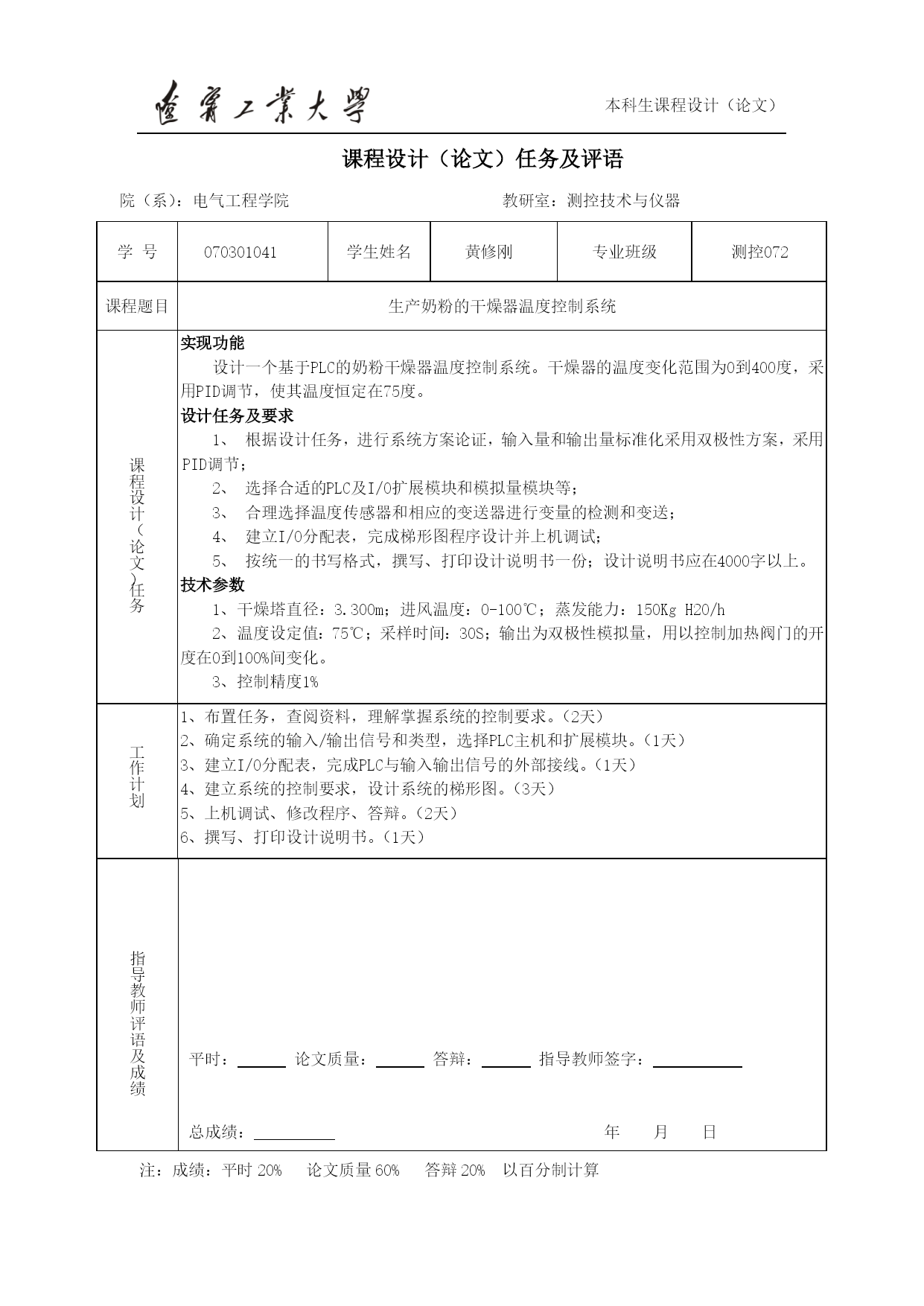

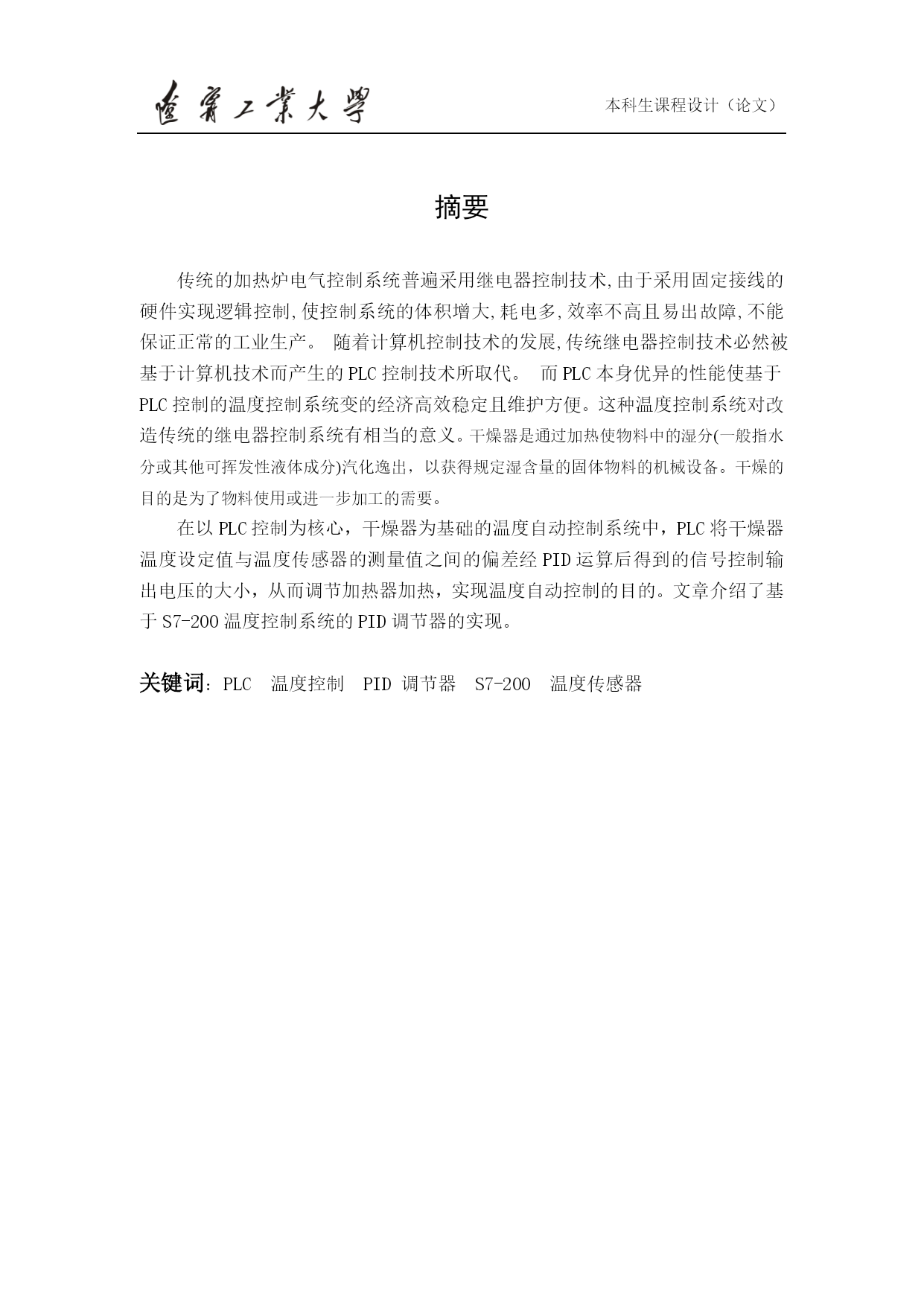

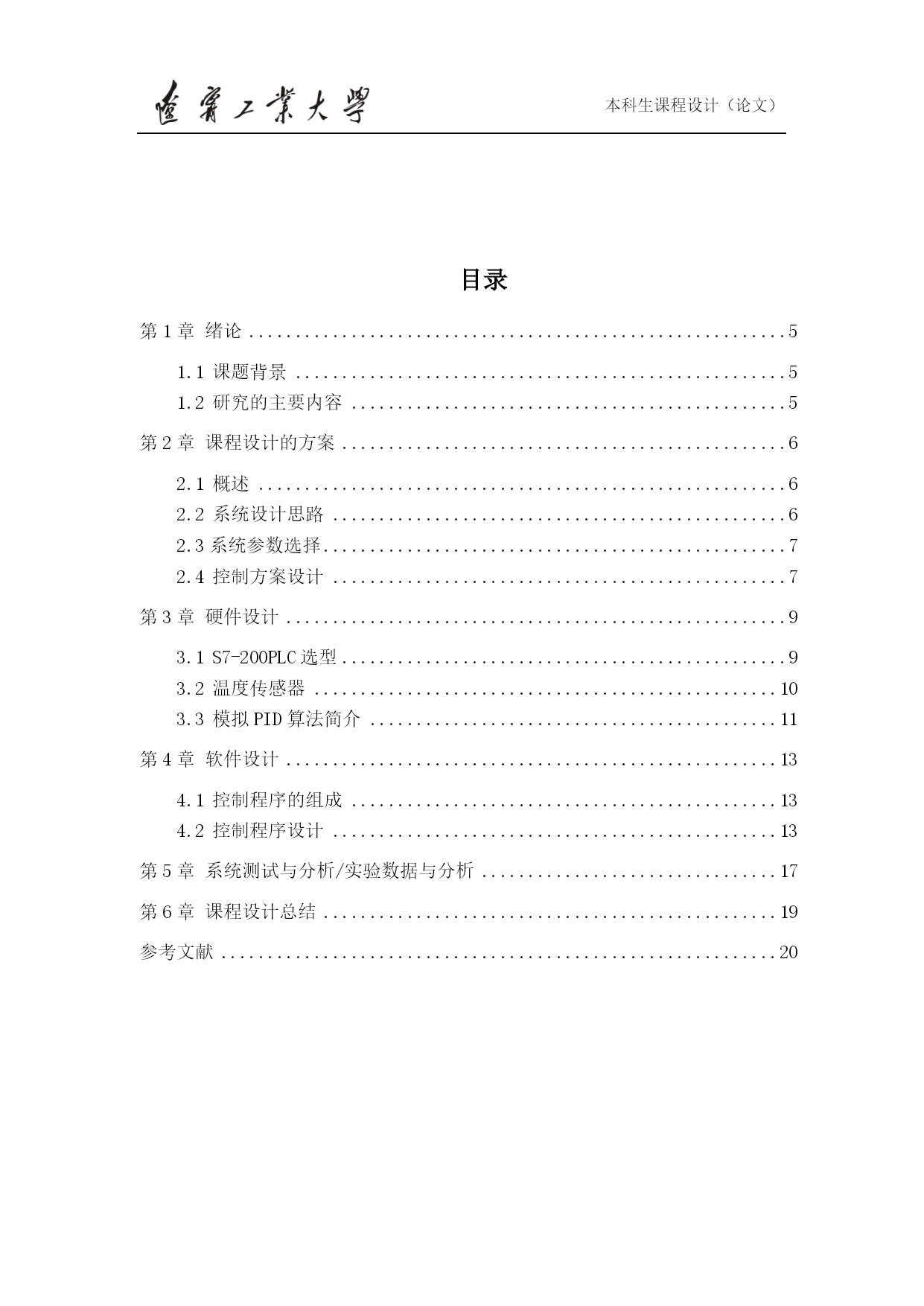

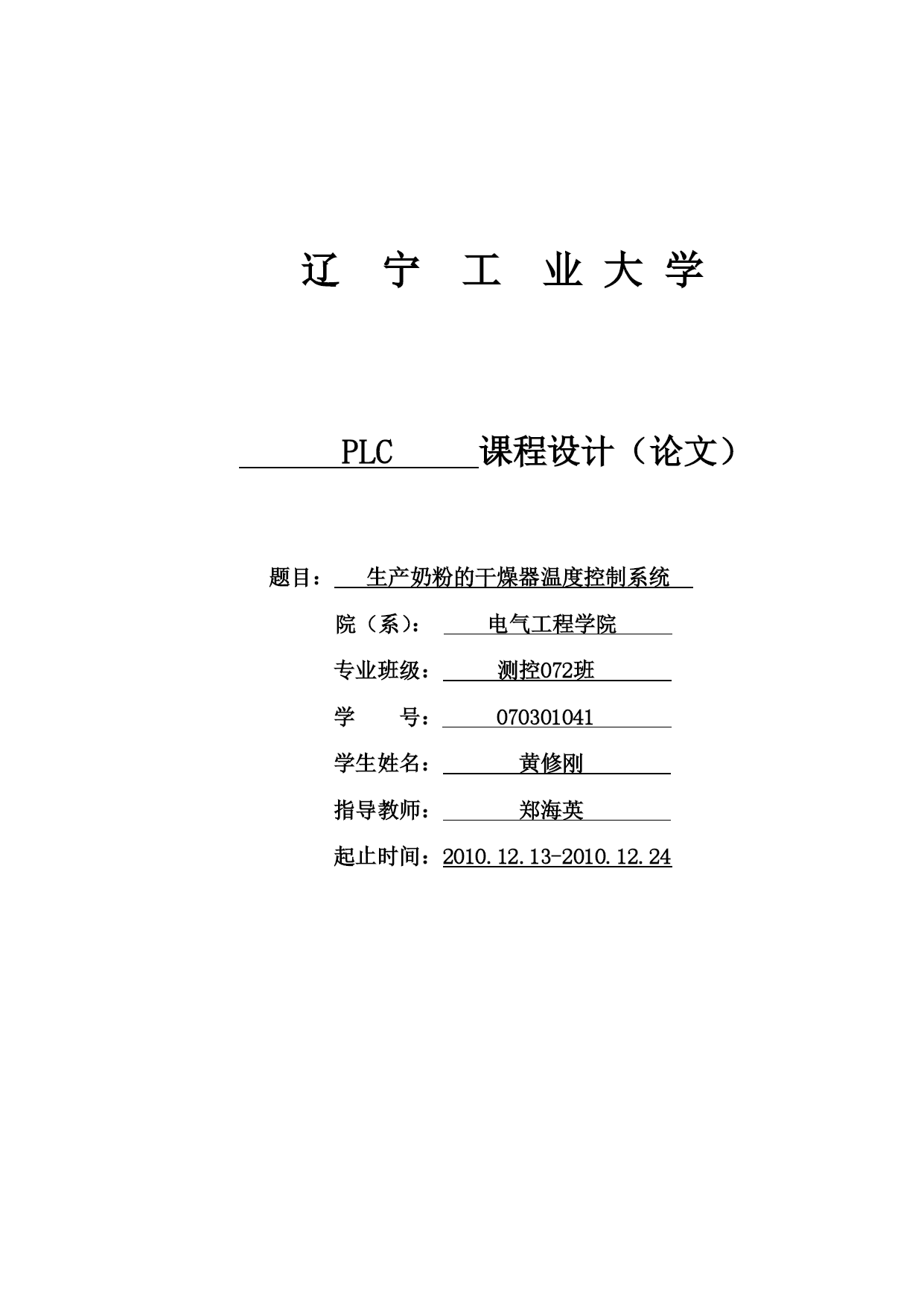

本科生课程设计（论文）辽宁工业大学PLC课程设计（论文）题目：生产奶粉的干燥器温度控制系统院（系）：电气工程学院专业班级：测控072班学号：070301041学生姓名：黄修刚指导教师：郑海英起止时间：2010.12.13-2010.12.24课程设计（论文）任务及评语院（系）：电气工程学院教研室：测控技术与仪器学号070301041学生姓名黄修刚专业班级测控072课程题目生产奶粉的干燥器温度控制系统课程设计（论文）任务实现功能设计一个基于PLC的奶粉干燥器温度控制系统。干燥器的温度变化范围为0到400度，采用PID调节，使其温度恒定在75度。设计任务及要求根据设计任务，进行系统方案论证，输入量和输出量标准化采用双极性方案，采用PID调节；选择合适的PLC及I/O扩展模块和模拟量模块等；合理选择温度传感器和相应的变送器进行变量的检测和变送；建立I/O分配表，完成梯形图程序设计并上机调试；按统一的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。技术参数1、干燥塔直径：3.300m；进风温度：0-100℃；蒸发能力：150KgH2O/h2、温度设定值：75℃；采样时间：30S；输出为双极性模拟量，用以控制加热阀门的开度在0到100%间变化。3、控制精度1%工作计划布置任务，查阅资料，理解掌握系统的控制要求。（2天）确定系统的输入/输出信号和类型，选择PLC主机和扩展模块。（1天）建立I/O分配表，完成PLC与输入输出信号的外部接线。（1天）建立系统的控制要求，设计系统的梯形图。（3天）上机调试、修改程序、答辩。（2天）撰写、打印设计说明书。（1天）指导教师评语及成绩平时：论文质量：答辩：指导教师签字：总成绩：年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算摘要传统的加热炉电气控制系统普遍采用继电器控制技术,由于采用固定接线的硬件实现逻辑控制,使控制系统的体积增大,耗电多,效率不高且易出故障,不能保证正常的工业生产。随着计算机控制技术的发展,传统继电器控制技术必然被基于计算机技术而产生的PLC控制技术所取代。而PLC本身优异的性能使基于PLC控制的温度控制系统变的经济高效稳定且维护方便。这种温度控制系统对改造传统的继电器控制系统有相当的意义。干燥器是通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料的机械设备。干燥的目的是为了物料使用或进一步加工的需要。在以PLC控制为核心，干燥器为基础的温度自动控制系统中，PLC将干燥器温度设定值与温度传感器的测量值之间的偏差经PID运算后得到的信号控制输出电压的大小，从而调节加热器加热，实现温度自动控制的目的。文章介绍了基于S7-200温度控制系统的PID调节器的实现。关键词：PLC温度控制PID调节器S7-200温度传感器目录TOC\o"1-3"\f\u第1章绪论PAGEREF_Toc280881509\h51.1课题背景PAGEREF_Toc280881510\h51.2研究的主要内容PAGEREF_Toc280881511\h5第2章课程设计的方案PAGEREF_Toc280881512\h62.1概述PAGEREF_Toc280881513\h62.2系统设计思路PAGEREF_Toc280881514\h62.3系统参数选择PAGEREF_Toc280881515\h72.4控制方案设计PAGEREF_Toc280881516\h7第3章硬件设计PAGEREF_Toc280881517\h93.1S7-200PLC选型PAGEREF_Toc280881518\h93.2温度传感器PAGEREF_Toc280881519\h103.3模拟PID算法简介PAGEREF_Toc280881520\h11第4章软件设计PAGEREF_Toc280881521\h134.1控制程序的组成PAGEREF_Toc280881522\h134.2控制程序设计PAGEREF_Toc280881523\h13第5章系统测试与分析/实验数据与分析PAGEREF_Toc280881524\h17第6章课程设计总结PAGEREF_Toc280881525\h19参考文献PAGEREF_Toc280881526\h20绪论1.1课题背景随着现代工业的逐步发展，在工业生产中，温度、压力、流量和液位是
