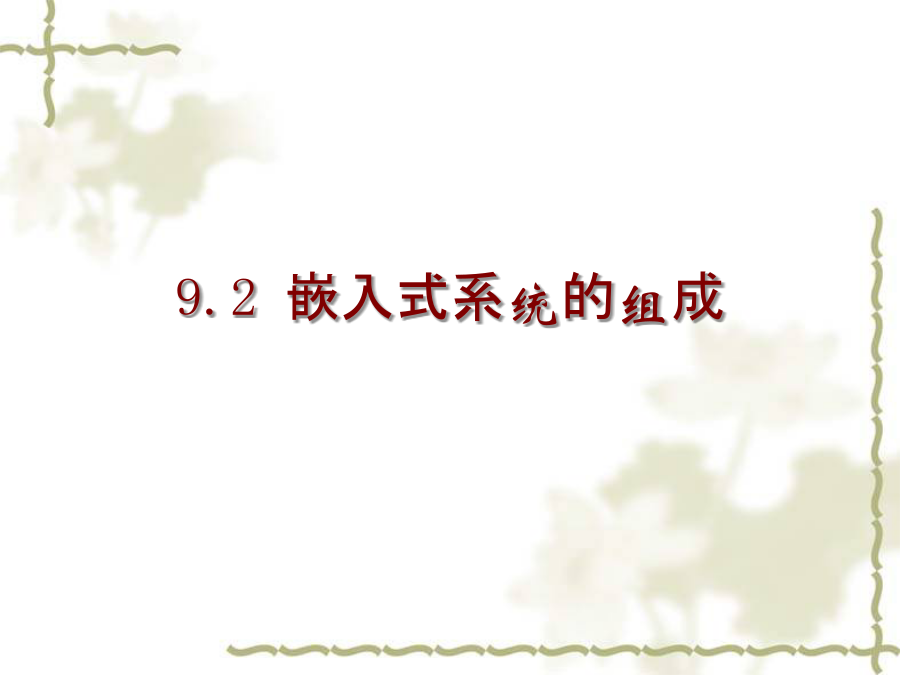

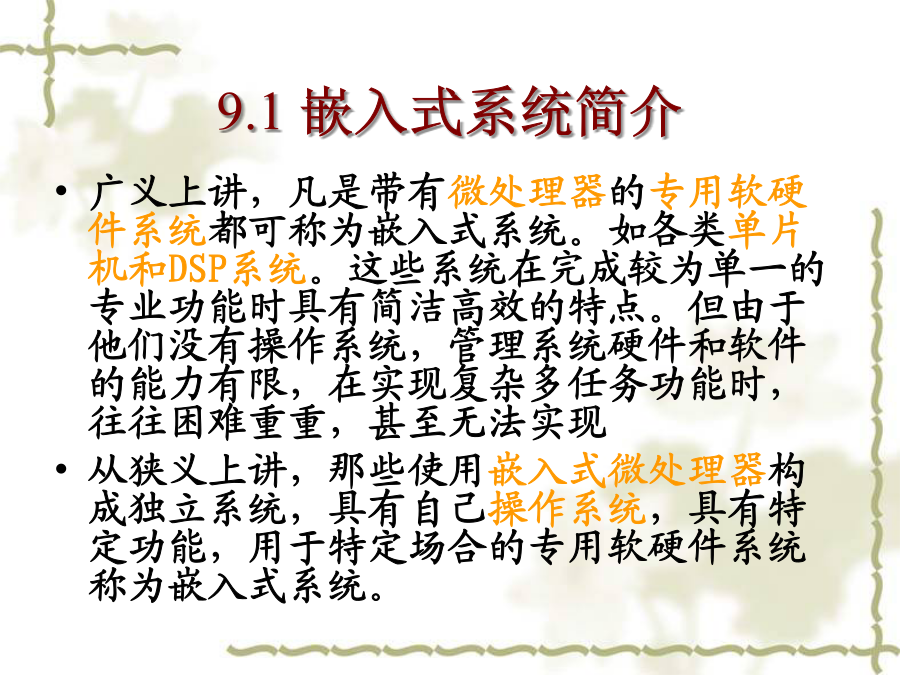

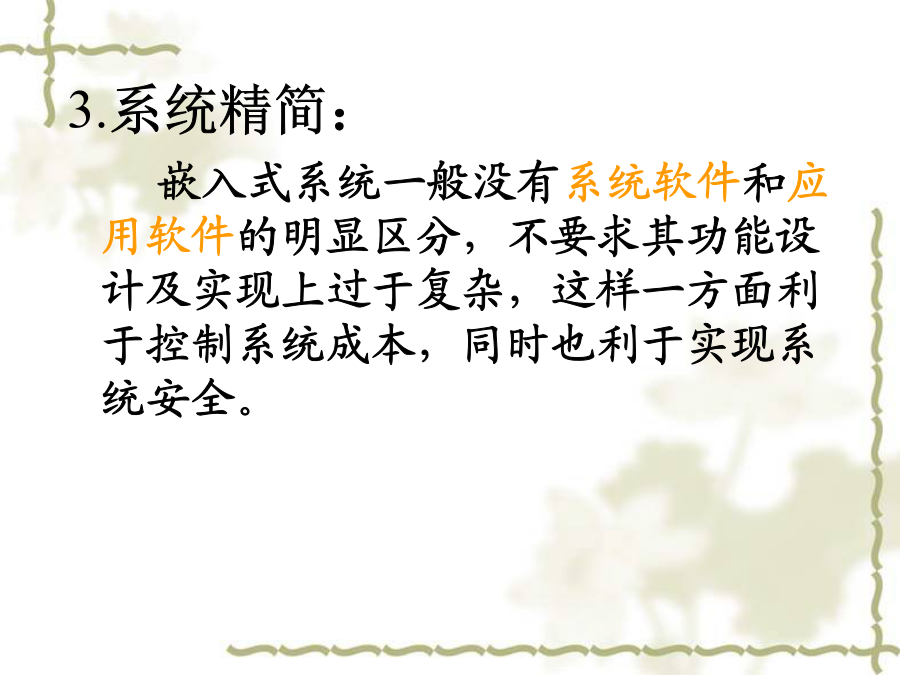

嵌入式系统简介嵌入式系统的组成嵌入式系统开发流程嵌入式系统的几个重要特征9.2嵌入式系统的组成嵌入式系统由嵌入式硬件与嵌入式软件组成。嵌入式硬件以芯片、模板、组件、控制器形式埋藏于设备内部。嵌入式软件是实时多任务操作系统和各种专用软件，一般固化在ROM或闪存中。嵌入式系统软硬兼施，融为一体，成为产品，但在开发过程中需要一些开发工具进行辅助开发。嵌入式系统的整体架构嵌入式微处理器嵌入式微处理器嵌入式微处理器分类嵌入式系统硬件核心是嵌入式处理器。嵌入式处理器可以分为四类：嵌入式微处理器EMPU（EmbeddedMicroprocessorUnit）嵌入式微控制器EMCU（EmbeddedMicrocontrollerUnit）嵌入式数字信号处理器EDSP（EmbeddedDigitalSignalProcessor）嵌入式片上系统ESoC（EmbeddedSystemonChip）嵌入式微处理器EMPU嵌入式微控制器又称为单片机，它将CPU、存储器（少量的RAM、ROM或两者都有）和其它外设接口封装在同一片集成电路里。嵌入式微控制器制造商：摩托罗拉、英特尔、英飞凌科技、Atmel、日立、NEC、三菱、东芝、松下、Microchip、富士、飞利浦、德州仪器、三星、三洋、索尼、Oki、凌阳科技等。主要的嵌入式微控制器包括：MCS-51、MCS-251、MCS-96/196/296、P51XA、C166/167、68K、Z8、C540、PIC、AVR等系列。嵌入式DSP专门用来对离散时间信号进行极快的处理计算，提高编译效率和执行速度。在数字滤波、FFT、谱分析、图像处理等领域应用广泛。DSP正在大量进入嵌入式市场，目前广泛应用的是TI产品TMS320C2000/C5000系列，另外Intel和Siemens也有相应的产品。ESoC：在一个硅片上实现一个更为复杂的系统。各种通用处理器内核将作为SoC设计公司的标准库，成为VLSI设计中一种标准的器件，用标准的VHDL等语言描述。用户只需定义出整个应用系统，仿真通过后，就可以将设计图交给半导体工厂制作样品。这样除个别无法集成的器件以外，整个嵌入式系统大部分均可集成到一块或几块芯片中去，应用系统电路板将变得很简洁，对于减小体积和功耗、提高可靠性非常有利。嵌入式系统软件核心包括：系统软件：嵌入式操作系统支撑软件：嵌入式软件开发平台及工具应用软件：嵌入式应用软件1．软件要求固态化存储为了提高执行速度和系统可靠性，嵌入式系统中的软件一般都固化在存储器芯片或单片机本身中，而不是存贮在磁盘中。2．软件代码高质量、高可靠性尽管半导体技术的发展使处理器速度不断提高、片上存储器容量不断增加，但在大多数应用中，存储空间仍然是宝贵的，还存在实时性的要求。为此要求程序编写和编译工具的质量要高，以减少程序二进制代码长度、提高执行速度。3．操作系统软件具有高实时性在多任务嵌入式系统中，对各项任务进行统筹兼顾、合理调度是保证系统功能的关键，单纯提高处理器的速度是无法完成这些要求的，也是没有效率的，这种任务调度只能由优化编写的系统软件来完成，因此操作系统软件的高实时性是基本要求。4嵌入式系统应用语言：据统计，在嵌入式系统设计中，最受欢迎的前3种编程语言分别是C(74.6%)、汇编(69.6%)和C++(50.1%)。通用计算机具有完善的操作系统，应用程序的开发以及完成后的软件都在OS平台上面运行，但一般不是实时的。嵌入式系统则不同，应用程序用汇编语言和C语言来开发，可以没有操作系统直接在芯片上运行；但是为了合理地调度多任务、利用系统资源，用户必须自行选配RTOS开发平台，这样才能保证程序执行的实时性、可靠性，并减少开发时间，保障软件质量。一般来说，操作系统内核只提供基本的功能，如建立和管理进程、管理设备等。但是，一些桌面操作系统，如Windows等，将许多功能引入内核，操作系统的内核变得越来越大。内核变大使得占用的资源增多，剪裁起来很麻烦。嵌入式操作系统采用微内核结构，内核只提供基本的功能，比如：任务的调度、任务之间的通信与同步、内存管理、时钟管理等。其它的应用组件，比如网络功能、文件系统等均工作在用户态，以系统进程或函数调用的方式工作。因而系统都是可裁减的，用户可以根据自己的需要选用相应的组件。任务的调度有三种方式：可抢占式调度、不可抢占式调度和时间片轮转调度。不可抢占式调度：一个任务一旦获得CPU就独占CPU运行，除非由于某种原因，它决定放弃CPU的使用权；可抢占式调度：基于任务优先级，当前正在运行的任务可以随时让位给优先级更高的处于就绪态的其它任务；时间片轮转调度：当两个或两个以上任务有同样的优先级，不同任务轮转地使用CPU，直到系统分
