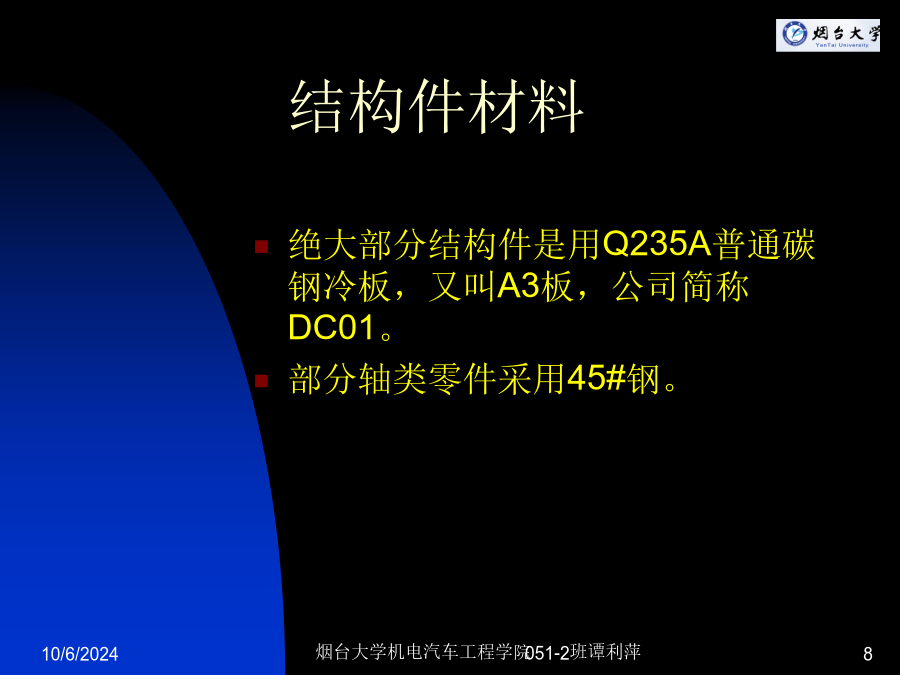

超市自助结账终端设备机051-2班谭利萍指导老师：张俊华第一章课题设计背景第二章总体方案介绍顾客手持商品，在此自助结账设备终端前，顾客首先按照触摸屏提示操作触摸屏的触摸键，进入商品结算的主页面，然后按照提示继续进行以下操作。将商品的条形码对准自助终端设备的条形码扫描器上，然后选择结算方式，银行卡或现金，顾客可以通过触摸屏进行自主选择。当顾客选择现金结算时，将现金放平整放到Cashcode识币器的进口处，此时Cashcode识币器会自动将纸币导入机器内部，同时机器内部的CPU会自动进行各种计算，发出下步的命令，通过各种硬件和电气部件顾客可进行自助结算。读卡器：天腾TTCE-M100液晶：天津隆君15寸触摸屏：北京触点15寸条码扫描器：IS3480Honeywell霍尼韦尔纸币识币器：Cashcode识币器密码键盘：金属数字键盘001新北洋BT-N80T2000pluse热式打印机芯新北洋BT-N80DH针式打印机芯UPS电源：山特，TG500第三章总体结构设计该自助终端设备共有4个模块机柜模块、上翻盖组件、后柜门组件、内部电气组件。其中四个模块连接在一起，构成整个自助终端设备。考虑现阶段的加工设备、成本、电气件的功能固定方式、客户的可操作性方便性、可维护性、运输的方便性等各方面，对设备的各个结构件进行设计。下面会结合钣金的加工工艺以及绘图软件SolideEdge对各个模块的设计过程进行说明。结构件材料钣金加工工艺及固定机柜模块上翻盖组件包括后柜门焊接组件、柜门锁组件、柜门转轴。其中【后柜门】【后柜门加强板】【锁杆支撑板】焊接到一起，焊接工艺见图纸。UPS电源部分设计过程主机箱设计华北工控主板主机箱设计的优点第四章图纸请大家提出宝贵意见
