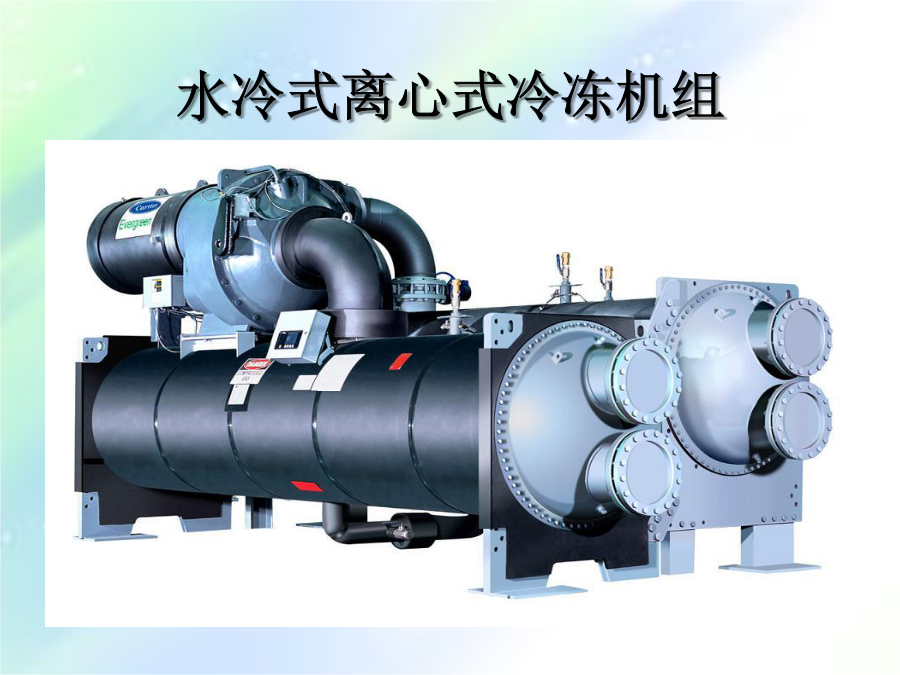

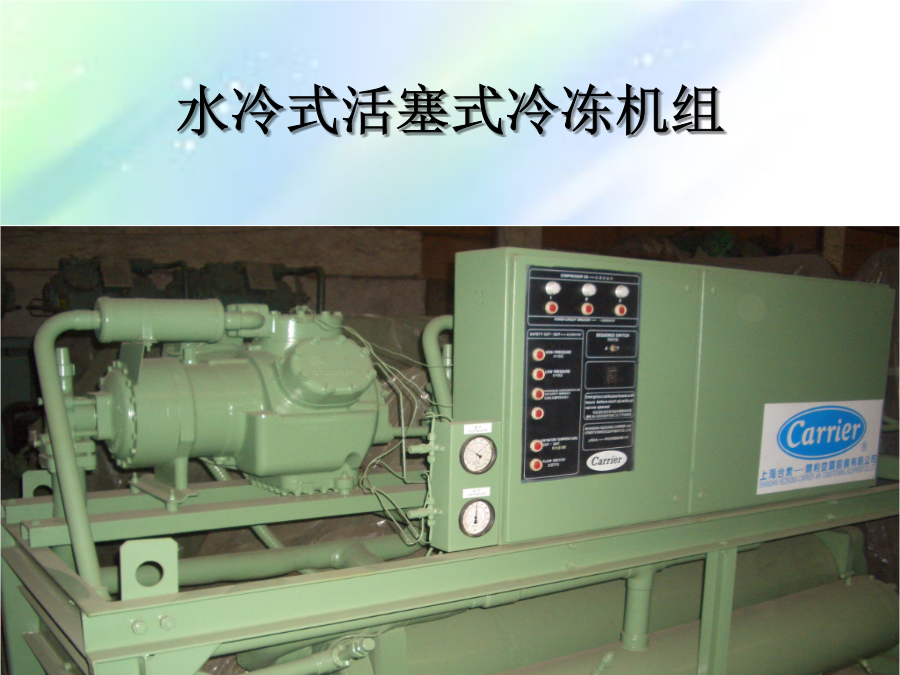

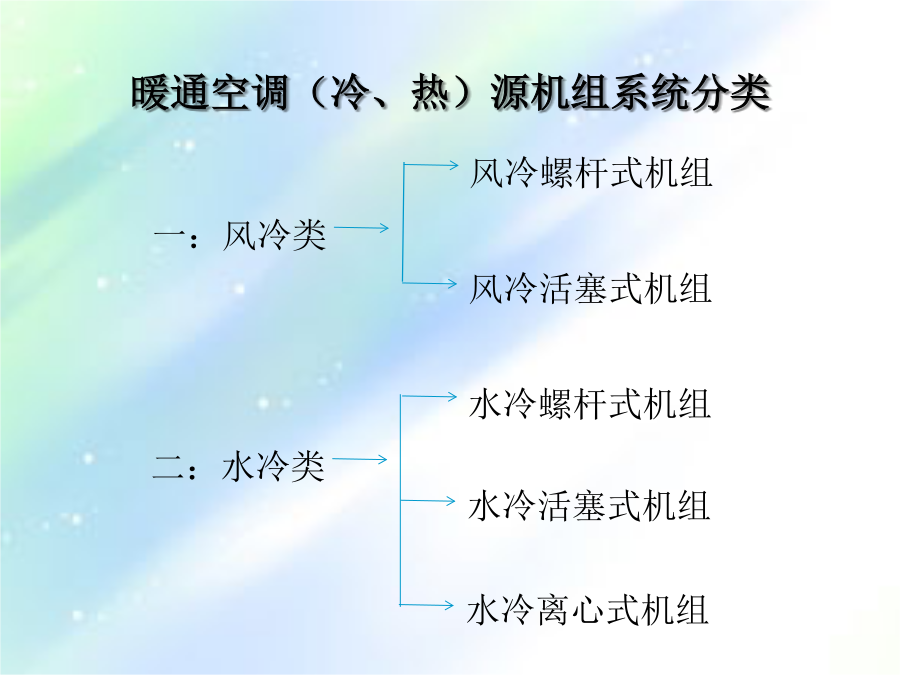

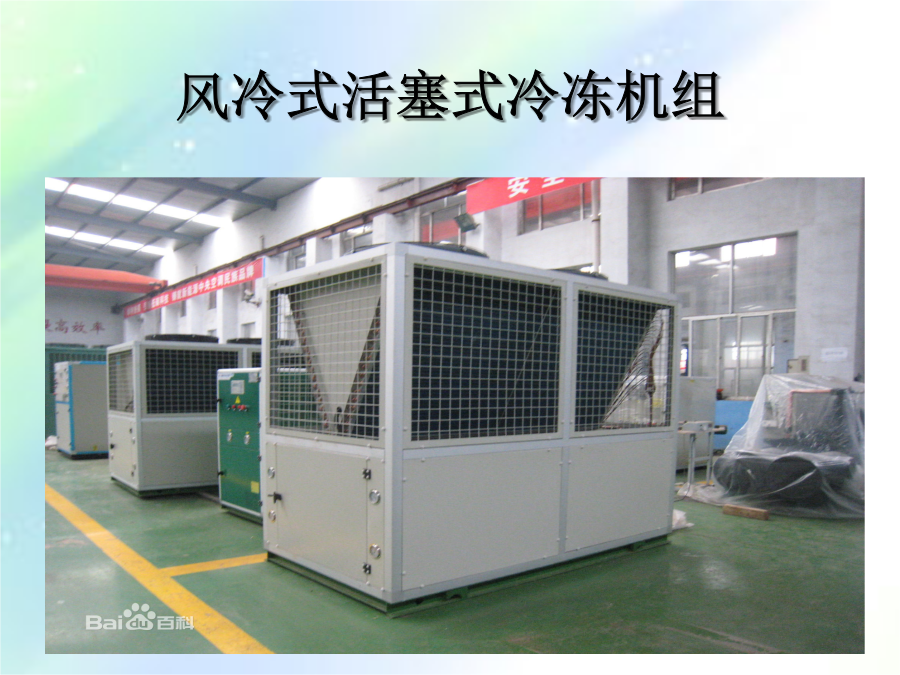

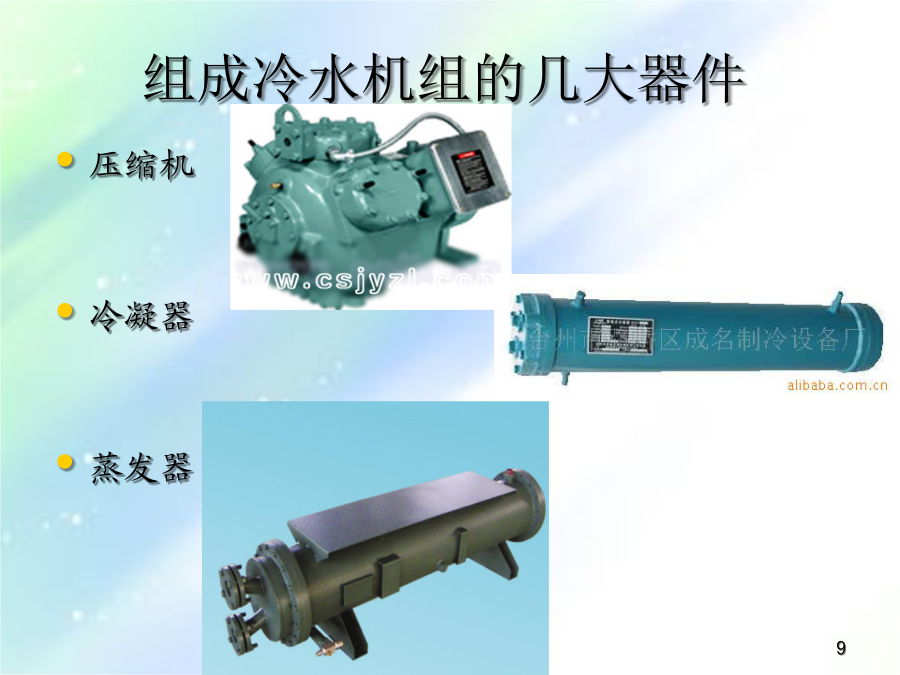

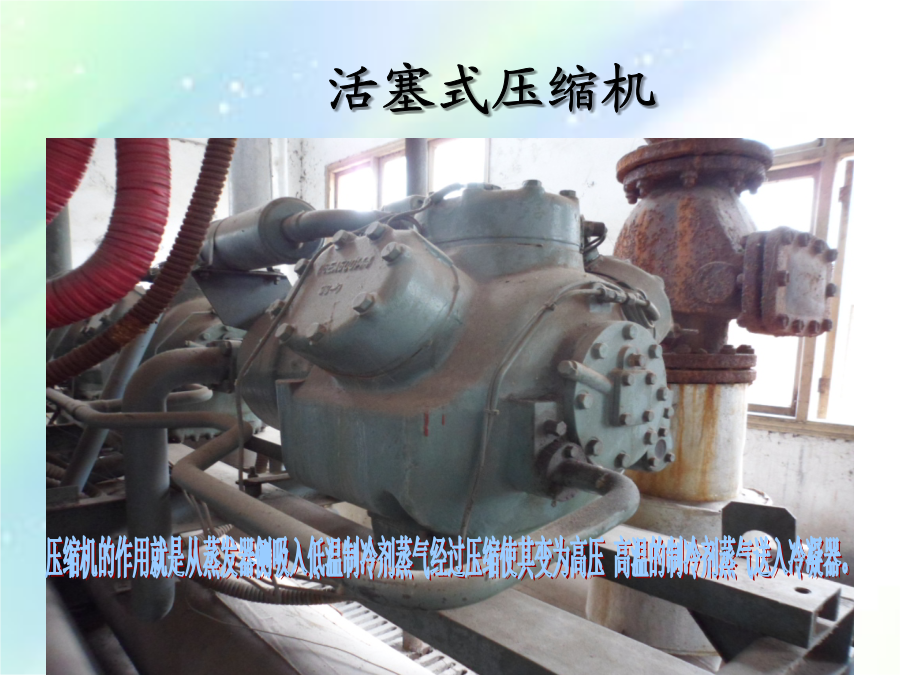

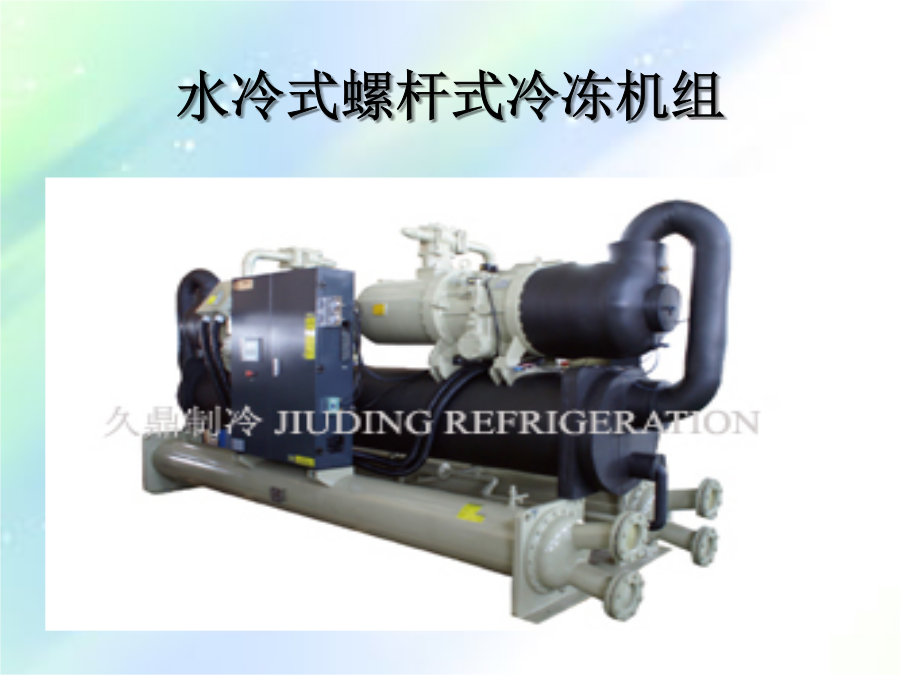

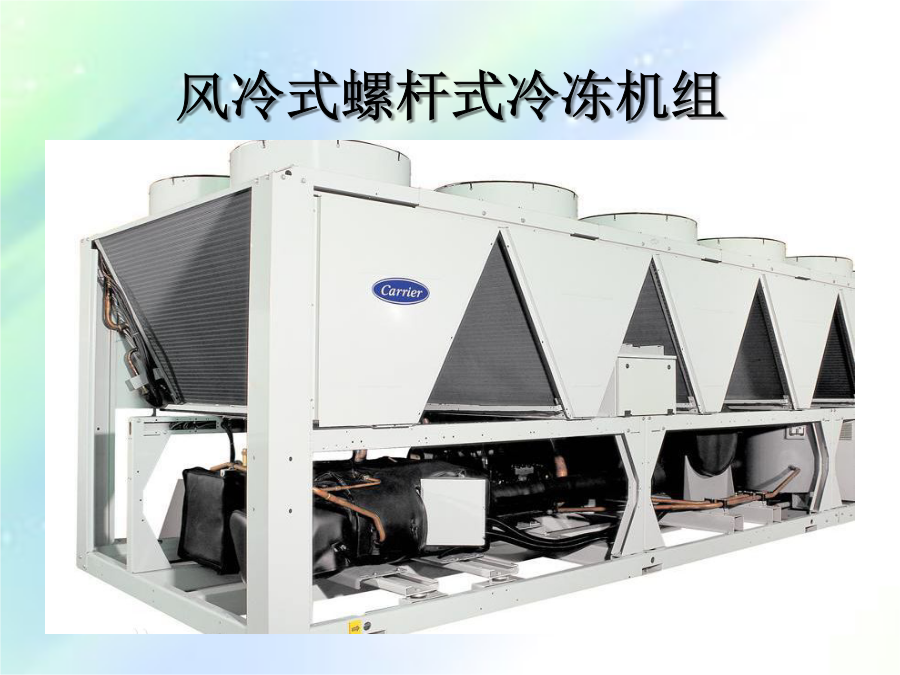

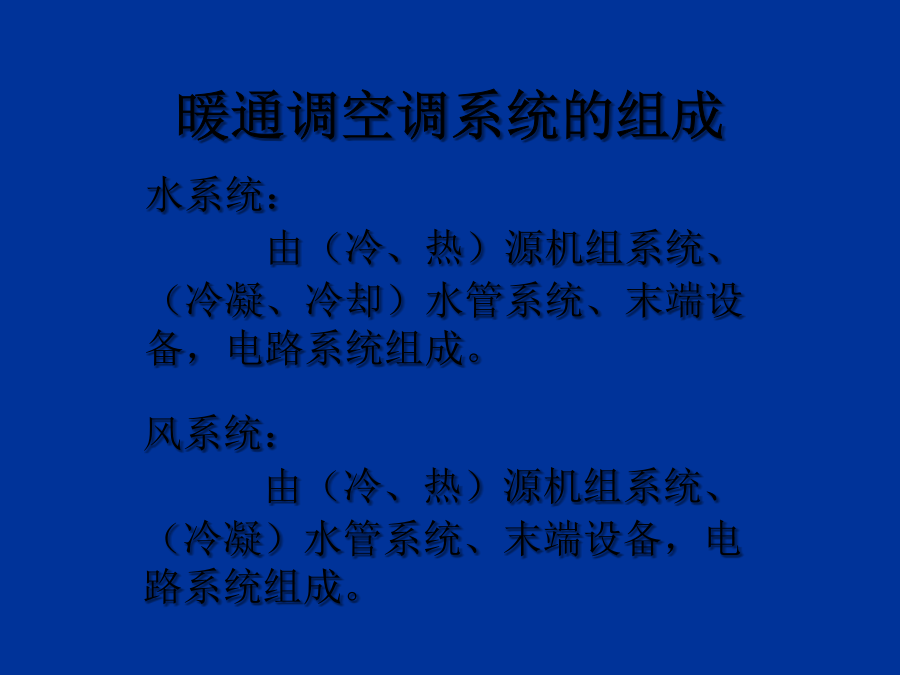

感谢各位领导的亲临！感谢各位同事的信任与支持！此次培训主要是和大家的相互交流与学习。以下由本人向大家讲解以下暖通空调相关知识。讲解人：杜长泉暖通调空调系统的组成暖通空调（冷、热）源机组系统分类水冷式螺杆式冷冻机组水冷式离心式冷冻机组风冷式活塞式冷冻机组风冷式螺杆式冷冻机组组成冷水机组的几大器件活塞式压缩机冷凝器：自压缩机排出的高温高压的制冷剂蒸气，进入用水和空气冷却的冷凝器内再向水和空气放出大量热量的同时完成了从高温高压制冷剂蒸气（过热蒸气）饱和蒸气→湿蒸气(冷凝）→高压高温饱和液的过程和状态的变化。这种高压制冷剂液体通常在变为饱和液体后，再进一步被冷却，温度稍许下降，变为过冷液体从冷凝器进入储液罐内。蒸发器：进入蒸发器的低温低压制冷剂由于比周围的物质气温低，而从四周吸热。从而急剧蒸发，进入蒸发器内时从液态变为蒸气，在蒸发器出口变为无液态饱和蒸气。或略有过热的蒸气状态，通过蒸发器流出的制冷剂蒸气通过压缩机吸气管吸入压缩机中。再反复经过压缩→冷凝→膨胀→蒸发，进行制冷循环。冷水机组的构成及制冷的原理中央空调制冷循环示意图冷水机组外部热交换系统冷却风机活塞式冷水机组的运行管理启动前检查在空调领域中，冷水机组大多采用的是水冷方式，在启动前先要完成两个水系统，即冷冻水系统和冷却水系统的启动，其启动顺序一般为空气处理装置→冷却塔及冷却水泵→冷冻水泵。两个水系统启动完成，水循环建立以后经再次检查，设备与管道等无异常情况后即可进入冷水机组(或称主机)的启动阶段，以此来保证冷水机组启动时，其部件不会因缺水或少水而损坏。应该注意的是，需要多台水泵，冷却塔或冷水机组同时运行时，在按上述顺序启动各设备的过程中，都应先启动一台，待运行平稳后(可通过观察运行电流值来判定)，再启动下一台，尽量避免多台同时启动的方式(特别是采用遥控启动时尤其要注意)，防止由于启动瞬间的启动电流过大，造成很大的线路电压降而使其启动困难，并影响到同一线路上其他电动设备的正常运行，甚至发生控制回路或主回路中熔断器烧断的现象。冷水机组面板冷水机组运行的监控与调节（8）机组的各阀门有无泄漏；（9）与各水管的接头是否严密。冷水机组的主要运行参数要作为原始数据记录在案，以便与正常运行参数进行比较，借以判断机组的工作状态。开利30HK／HR型活塞式冷水机组正常运行的主要参数如下：参数正常范围蒸发压力0.4～0.6Mpa吸气温度蒸发温度+5～10℃的过热度冷凝压力1.7～1.8Mpa排气温度110～135℃暖通空调（冷冻、冷却）水系统组成冷冻水泵冷却水泵散热部分（冷却塔）散热部分（散热风扇）阀门部分（蝶阀）阀门部分（执行阀）阀门部分（压差阀）阀门部分（止回阀）阀门部分（排气阀）仪表部分（压力表）仪表部分（温度传感器）仪表部分（流量计）暖通空调末端设备介绍末端设备（盘管空调）末端设备（板式换热器）末端设备（风柜空调）暖通调空调系统的组成总结现场问题照片阅览表冷器的结垢问题严重风轮的结垢问题严重冷冻机组冷凝器清洗风柜空调严重积垢管路保温破损管路保温破损欢迎各位提出宝贵意见
