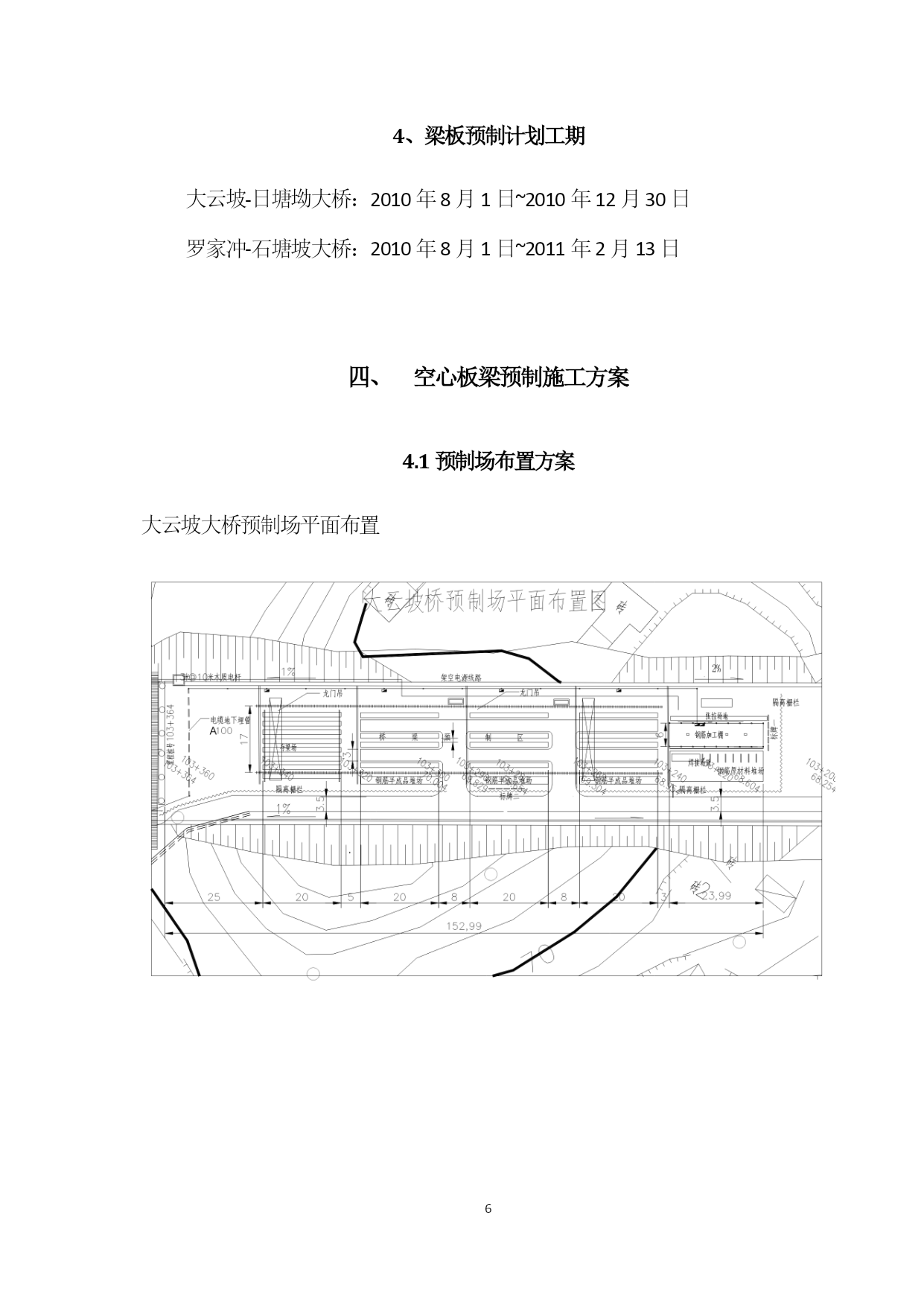

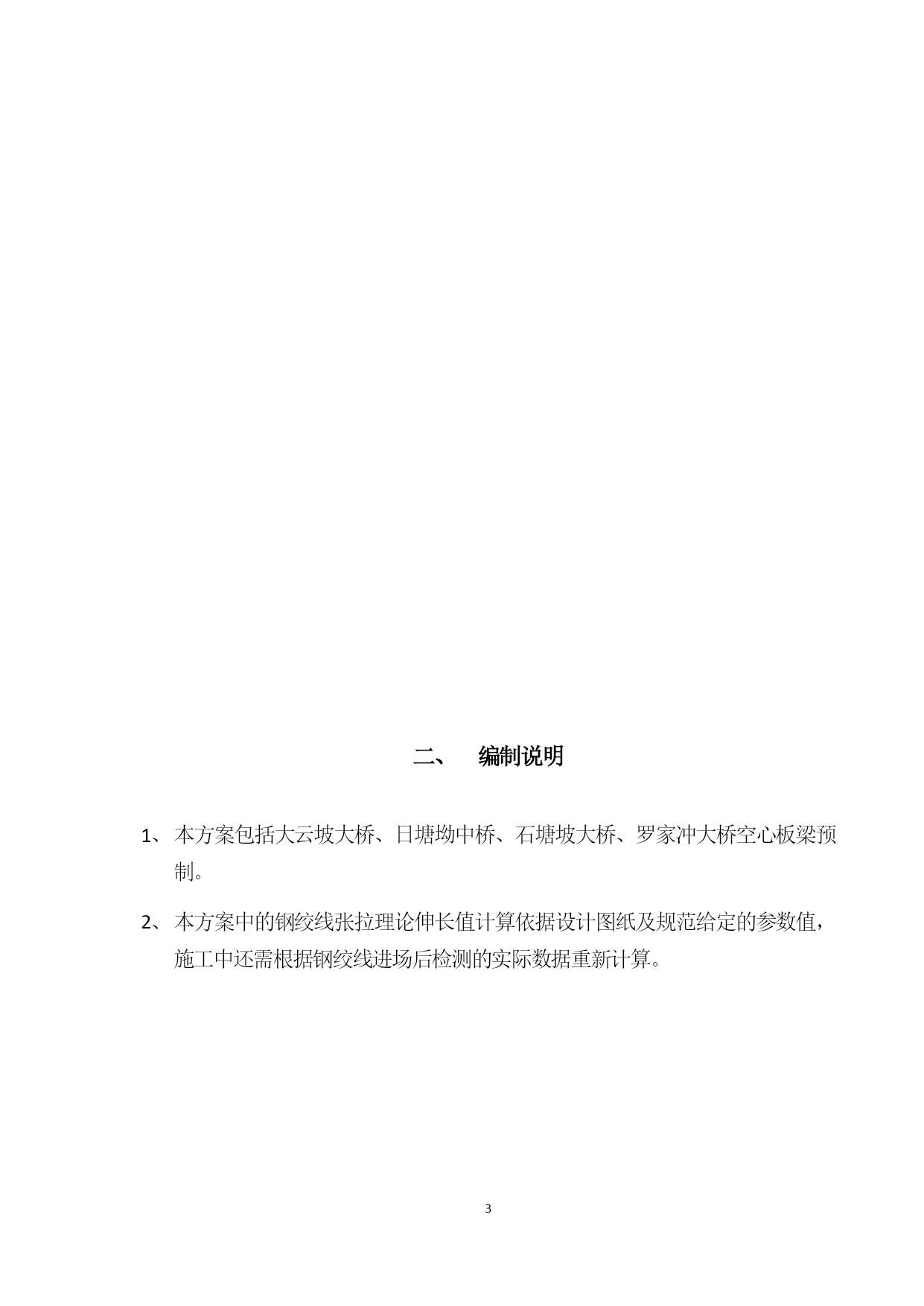

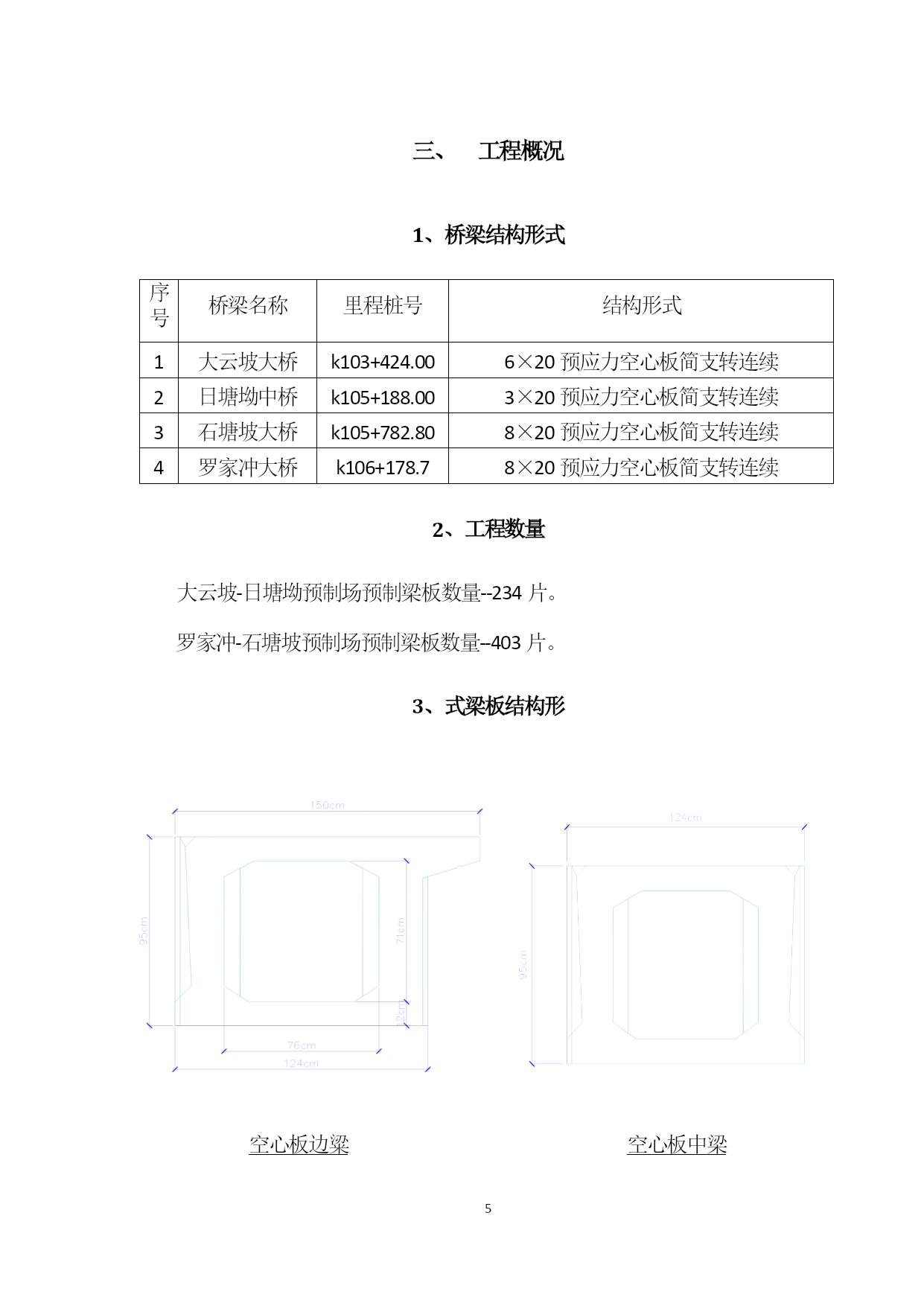

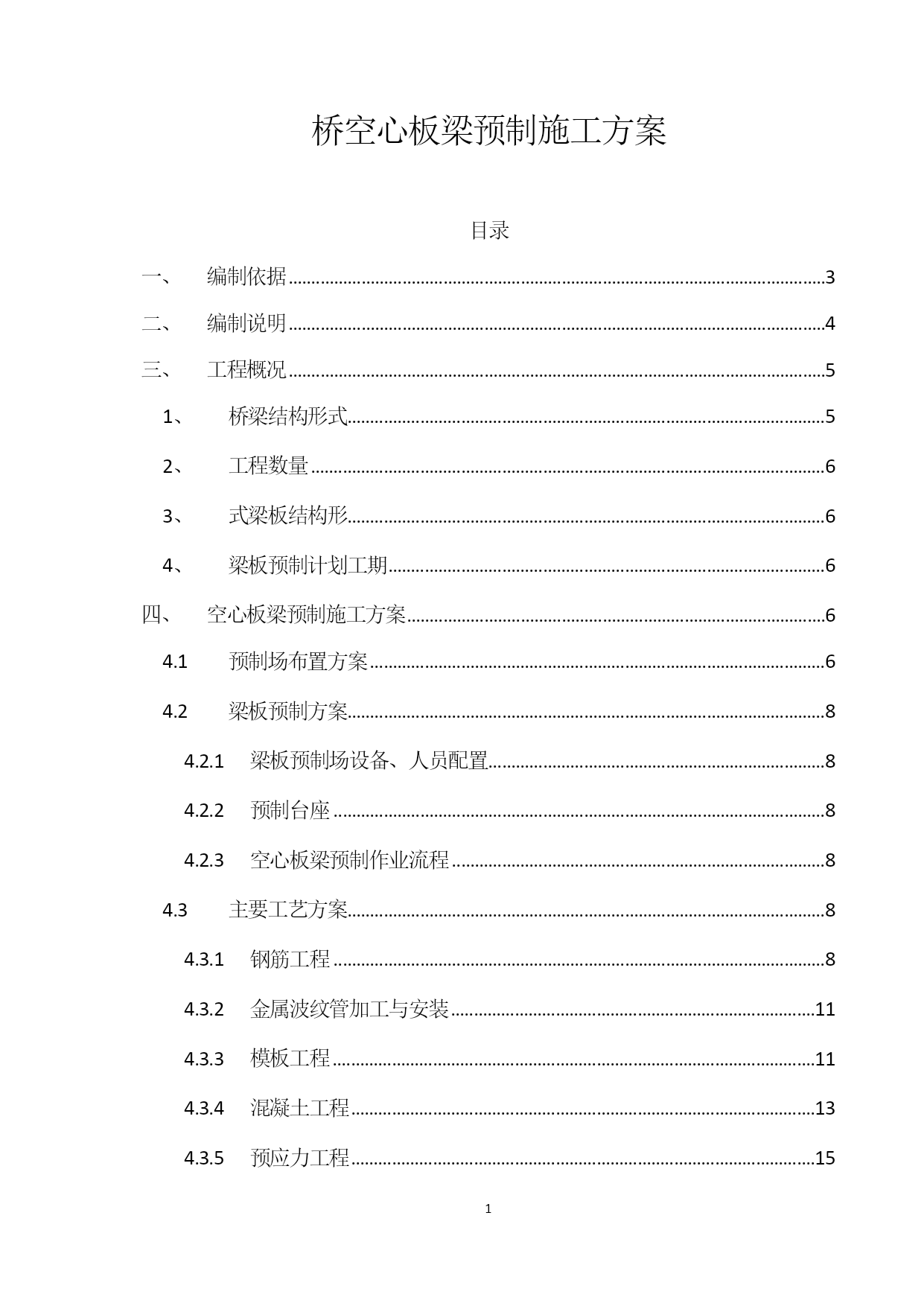

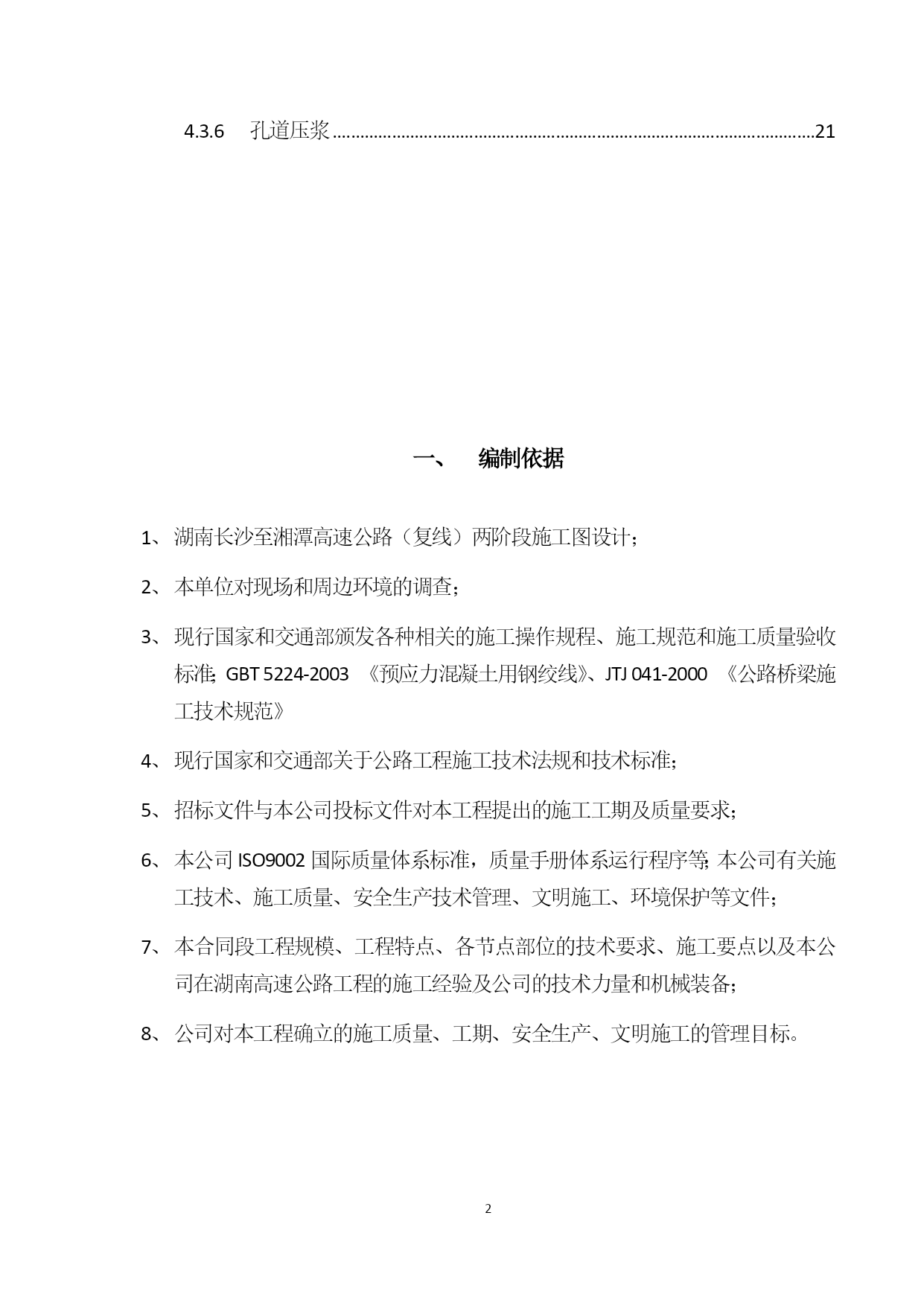

PAGE\*MERGEFORMAT24桥空心板梁预制施工方案目录TOC\o"1-4"\u一、编制依据PAGEREF_Toc270509646\h3二、编制说明PAGEREF_Toc270509647\h4三、工程概况PAGEREF_Toc270509648\h51、桥梁结构形式PAGEREF_Toc270509649\h52、工程数量PAGEREF_Toc270509650\h63、式梁板结构形PAGEREF_Toc270509651\h64、梁板预制计划工期PAGEREF_Toc270509652\h6四、空心板梁预制施工方案PAGEREF_Toc270509653\h64.1预制场布置方案PAGEREF_Toc270509654\h64.2梁板预制方案PAGEREF_Toc270509655\h84.2.1梁板预制场设备、人员配置PAGEREF_Toc270509656\h84.2.2预制台座PAGEREF_Toc270509657\h84.2.3空心板梁预制作业流程PAGEREF_Toc270509658\h84.3主要工艺方案PAGEREF_Toc270509659\h84.3.1钢筋工程PAGEREF_Toc270509660\h84.3.2金属波纹管加工与安装PAGEREF_Toc270509661\h114.3.3模板工程PAGEREF_Toc270509662\h114.3.4混凝土工程PAGEREF_Toc270509663\h134.3.5预应力工程PAGEREF_Toc270509664\h154.3.6孔道压浆PAGEREF_Toc270509665\h21编制依据湖南长沙至湘潭高速公路(复线)两阶段施工图设计;本单位对现场和周边环境的调查;现行国家和交通部颁发各种相关的施工操作规程、施工规范和施工质量验收标准;GBT5224-2003《预应力混凝土用钢绞线》、JTJ041-2000《公路桥梁施工技术规范》现行国家和交通部关于公路工程施工技术法规和技术标准;招标文件与本公司投标文件对本工程提出的施工工期及质量要求;本公司ISO9002国际质量体系标准,质量手册体系运行程序等;本公司有关施工技术、施工质量、安全生产技术管理、文明施工、环境保护等文件;本合同段工程规模、工程特点、各节点部位的技术要求、施工要点以及本公司在湖南高速公路工程的施工经验及公司的技术力量和机械装备;公司对本工程确立的施工质量、工期、安全生产、文明施工的管理目标。编制说明本方案包括大云坡大桥、日塘坳中桥、石塘坡大桥、罗家冲大桥空心板梁预制。本方案中的钢绞线张拉理论伸长值计算依据设计图纸及规范给定的参数值,施工中还需根据钢绞线进场后检测的实际数据重新计算。工程概况桥梁结构形式序号桥梁名称里程桩号结构形式1大云坡大桥k103+424.006×20预应力空心板简支转连续2日塘坳中桥k105+188.003×20预应力空心板简支转连续3石塘坡大桥k105+782.808×20预应力空心板简支转连续4罗家冲大桥k106+178.78×20预应力空心板简支转连续工程数量大云坡-日塘坳预制场预制梁板数量--234片。罗家冲-石塘坡预制场预制梁板数量--403片。式梁板结构形空心板边粱空心板中梁梁板预制计划工期大云坡-日塘坳大桥:2010年8月1日~2010年12月30日罗家冲-石塘坡大桥:2010年8月1日~2011年2月13日空心板梁预制施工方案预制场布置方案大云坡大桥预制场平面布置石塘坡-罗家冲大桥预制场平面布置梁板预制方案梁板预制场设备、人员配置桥梁名称台座钢模板龙门吊电焊机发电机钢筋工砼工模板工其他大云坡-日塘坳12324184812罗家冲-石塘坡1842611241216预制台座张拉台座采用钢筋混凝土台座,结构形式如下图:空心板梁预制作业流程钢筋原材料检试验→钢筋加工→钢筋骨架安装→钢筋骨架验收→模板安装→模板验收→混凝土浇筑→模板拆除与养护→预应力施工主要工艺方案钢筋工程钢筋原材料钢筋供应商:广兴公司普通钢筋:采用湖南涟钢生产的R235钢筋(A6、A8)和HRB335钢筋(B8、B10、B12、B14、B16、B22、B25)。钢绞线:采用湘辉生产厂生产的抗拉强度标准值fpk=1860MPa,公称直径d=15.2mm
