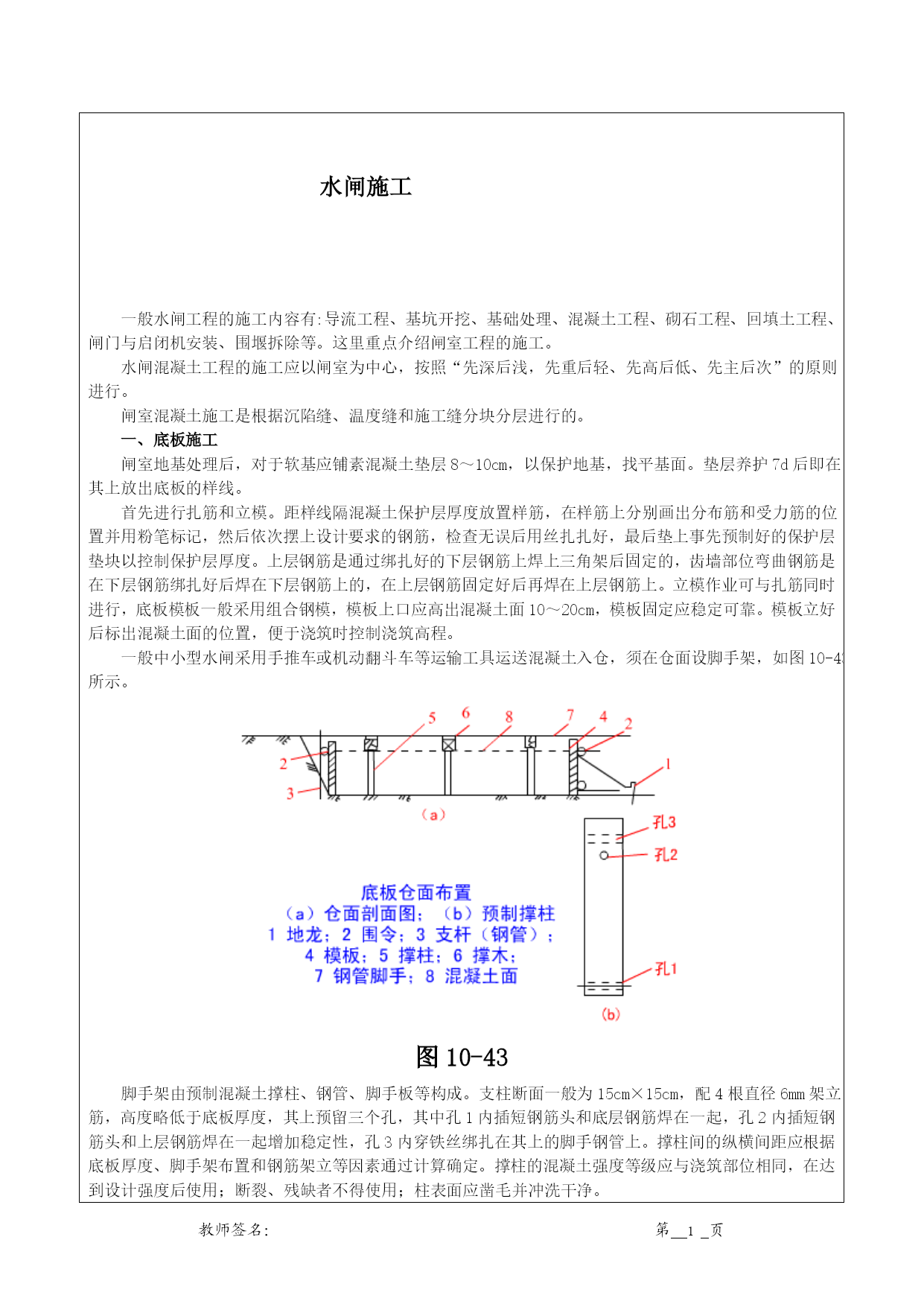

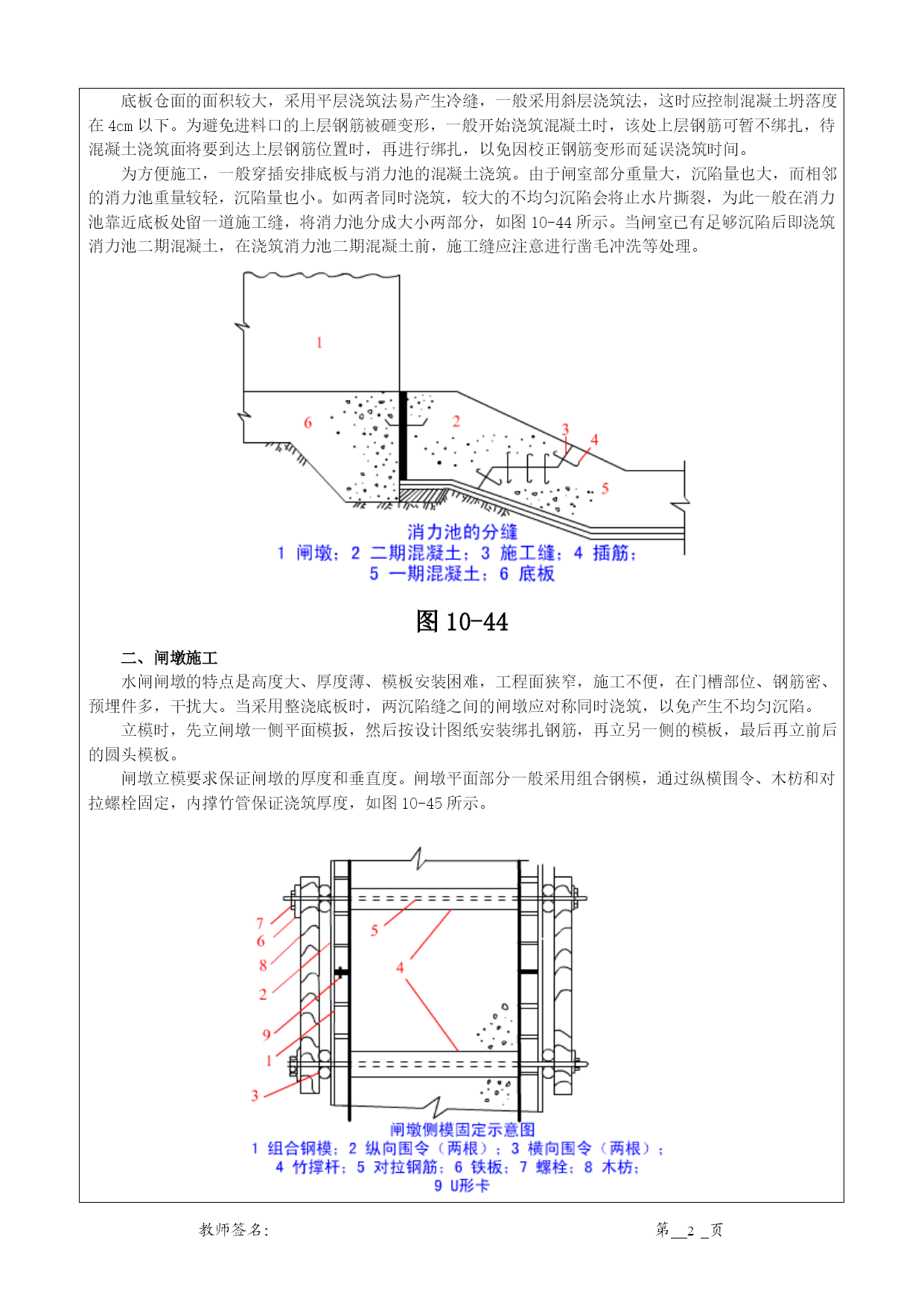

教师签名：第页水闸施工一般水闸工程的施工内容有:导流工程、基坑开挖、基础处理、混凝土工程、砌石工程、回填土工程、闸门与启闭机安装、围堰拆除等。这里重点介绍闸室工程的施工。水闸混凝土工程的施工应以闸室为中心，按照“先深后浅，先重后轻、先高后低、先主后次”的原则进行。闸室混凝土施工是根据沉陷缝、温度缝和施工缝分块分层进行的。一、底板施工闸室地基处理后，对于软基应铺素混凝土垫层8～10cm，以保护地基，找平基面。垫层养护7d后即在其上放出底板的样线。首先进行扎筋和立模。距样线隔混凝土保护层厚度放置样筋，在样筋上分别画出分布筋和受力筋的位置并用粉笔标记，然后依次摆上设计要求的钢筋，检查无误后用丝扎扎好，最后垫上事先预制好的保护层垫块以控制保护层厚度。上层钢筋是通过绑扎好的下层钢筋上焊上三角架后固定的，齿墙部位弯曲钢筋是在下层钢筋绑扎好后焊在下层钢筋上的，在上层钢筋固定好后再焊在上层钢筋上。立模作业可与扎筋同时进行，底板模板一般采用组合钢模，模板上口应高出混凝土面10～20cm，模板固定应稳定可靠。模板立好后标出混凝土面的位置，便于浇筑时控制浇筑高程。一般中小型水闸采用手推车或机动翻斗车等运输工具运送混凝土入仓，须在仓面设脚手架，如图10-43所示。图10-43脚手架由预制混凝土撑柱、钢管、脚手板等构成。支柱断面一般为15cm×15cm，配4根直径6mm架立筋，高度略低于底板厚度，其上预留三个孔，其中孔1内插短钢筋头和底层钢筋焊在一起，孔2内插短钢筋头和上层钢筋焊在一起增加稳定性，孔3内穿铁丝绑扎在其上的脚手钢管上。撑柱间的纵横间距应根据底板厚度、脚手架布置和钢筋架立等因素通过计算确定。撑柱的混凝土强度等级应与浇筑部位相同，在达到设计强度后使用；断裂、残缺者不得使用；柱表面应凿毛并冲洗干净。底板仓面的面积较大，采用平层浇筑法易产生冷缝，一般采用斜层浇筑法，这时应控制混凝土坍落度在4cm以下。为避免进料口的上层钢筋被砸变形，一般开始浇筑混凝土时，该处上层钢筋可暂不绑扎，待混凝土浇筑面将要到达上层钢筋位置时，再进行绑扎，以免因校正钢筋变形而延误浇筑时间。为方便施工，一般穿插安排底板与消力池的混凝土浇筑。由于闸室部分重量大，沉陷量也大，而相邻的消力池重量较轻，沉陷量也小。如两者同时浇筑，较大的不均匀沉陷会将止水片撕裂，为此一般在消力池靠近底板处留一道施工缝，将消力池分成大小两部分，如图10-44所示。当闸室已有足够沉陷后即浇筑消力池二期混凝土，在浇筑消力池二期混凝土前，施工缝应注意进行凿毛冲洗等处理。图10-44二、闸墩施工水闸闸墩的特点是高度大、厚度薄、模板安装困难，工程面狭窄，施工不便，在门槽部位、钢筋密、预埋件多，干扰大。当采用整浇底板时，两沉陷缝之间的闸墩应对称同时浇筑，以免产生不均匀沉陷。立模时，先立闸墩一侧平面模扳，然后按设计图纸安装绑扎钢筋，再立另一侧的模板，最后再立前后的圆头模板。闸墩立模要求保证闸墩的厚度和垂直度。闸墩平面部分一般采用组合钢模，通过纵横围令、木枋和对拉螺栓固定，内撑竹管保证浇筑厚度，如图10-45所示。图10-45对拉螺栓一般用直径16～20mm的光面钢筋两头套丝制成，木枋断面尺寸为15cm×15cm，长度2m左右，两头钻孔便于穿对拉螺栓。安装顺序是先用纵向横钢管围令固定好钢模后，调整模板垂直度，然后用斜撑加固保证横向稳定，最后自下而上加对拉螺栓和木枋加固。注意脚手钢管与模板围令或支撑钢管不能用扣件连接起来，以免脚手架的振动影响模板。闸墩圆头模板的构造和架立，如图10-46所示。图10-46闸墩模板立好后，即开始清仓工作。用水冲洗模扳内侧和闸墩底面，冲洗污水由底层模板上预留的孔眼流走。清仓后即将孔眼堵住，经隐蔽工程验收合格后即可浇筑混凝土。为保证新浇混凝土与底板混凝土结合可靠，首先应浇2～3cm厚的水泥砂浆。混凝土一般采用漏斗下挂溜筒下料，漏斗的容积应和运输工具的容积相匹配，避免在仓面二次转运，溜筒的间距为2～3m。一般划分成几个区段，每区内固定浇捣工人，不要往来走动，振动器可以二区合用一台，在相邻区内移动。混凝土入仓时，应注意平均分配给各区，使每层混凝土的厚度均匀、平衡上升，不单独浇高，以使整个浇筑面大致水平。每层混凝土的铺料厚度应控制在30cm左右。三、接缝止水施工一般中小型水闸接缝止水采用止水片或沥青井止水，缝内充填填料。止水片可用紫铜片、镀锌铁片或塑料止水带。紫铜止水片常用的形状有两种，如图10-47所示。其中铜片厚度为1.2～1.55mm，鼻高30～40mm。U型止水片下料宽度5OOmm，计算宽度4OOmm；V形下料宽度46Omm，计算宽度30Omm。图10-47（单位：mm）紫铜片使用前应进行退火处理，以增加其
