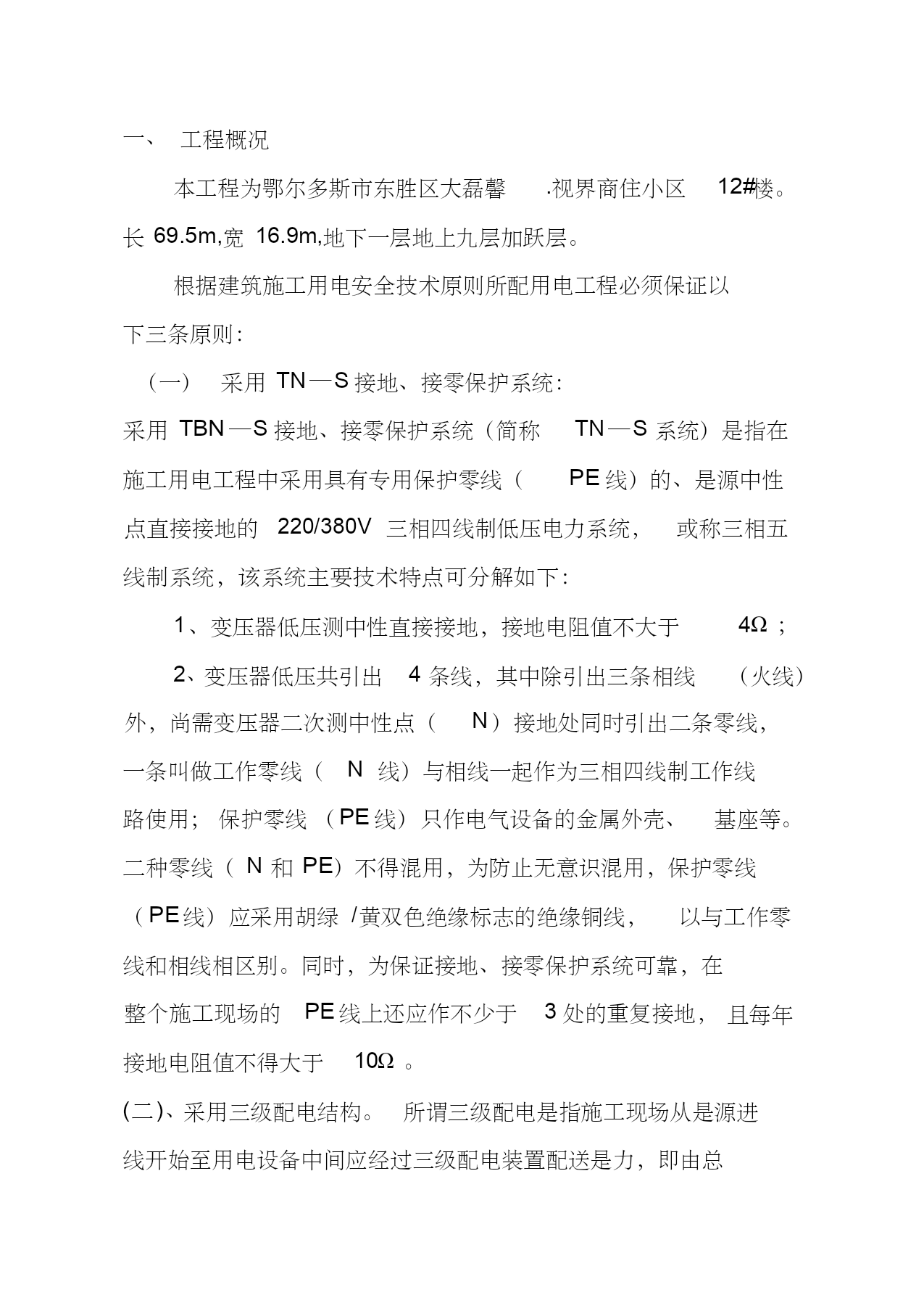

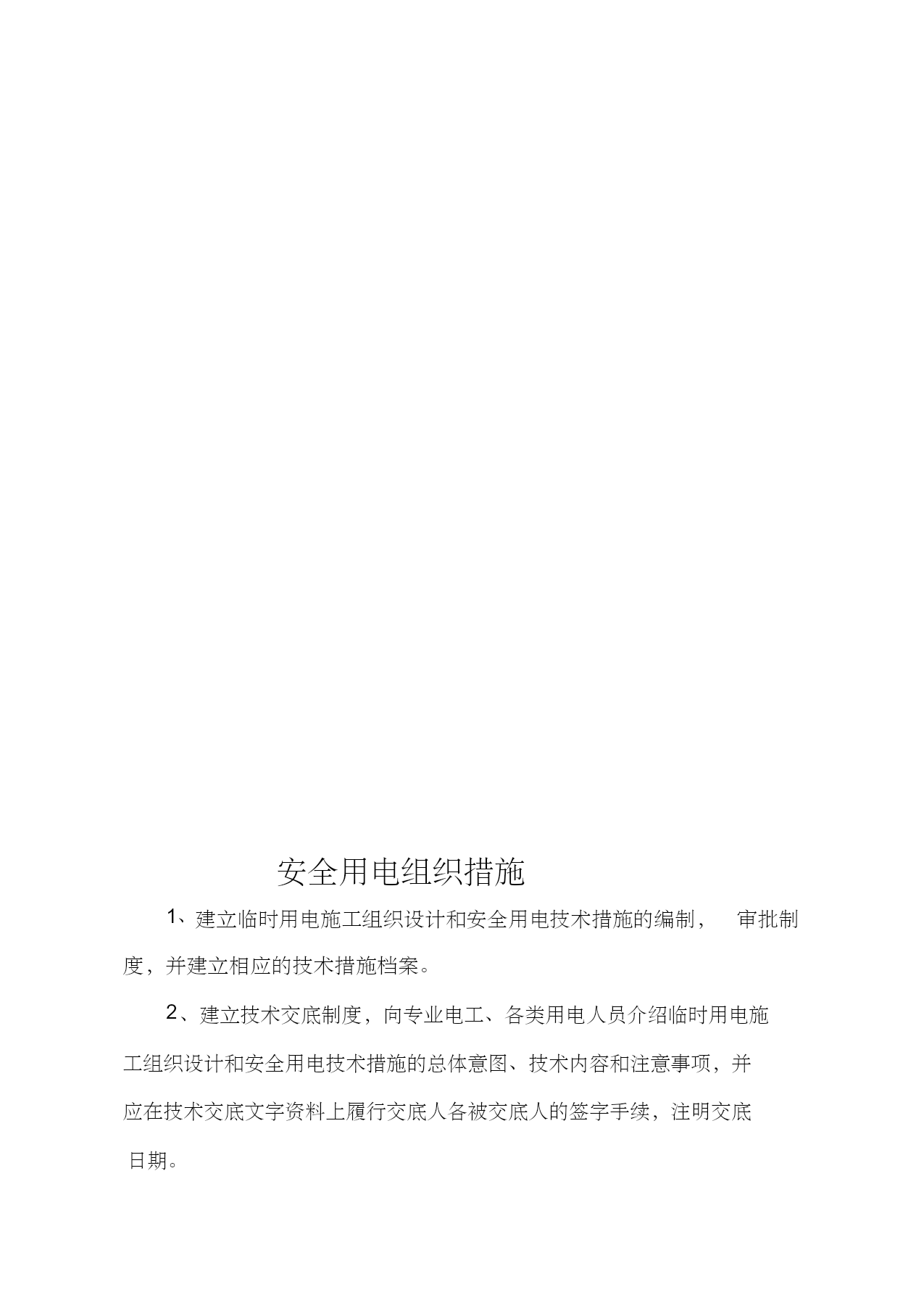

临时用电施工组织设计与专项安全施工方案工程名称：大磊馨.视界商住小区12#楼施工单位：陕西关中建筑公司建设单位：大磊房地产开发有限公司监理单位：鄂市天宝监理公司2007年8月24日一、工程概况本工程为鄂尔多斯市东胜区大磊馨.视界商住小区12#楼。长69.5m,宽16.9m,地下一层地上九层加跃层。根据建筑施工用电安全技术原则所配用电工程必须保证以下三条原则：（一）采用TN—S接地、接零保护系统：采用TBN—S接地、接零保护系统（简称TN—S系统）是指在施工用电工程中采用具有专用保护零线（PE线）的、是源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线制系统，该系统主要技术特点可分解如下：1、变压器低压测中性直接接地，接地电阻值不大于4Ω；2、变压器低压共引出4条线，其中除引出三条相线（火线）外，尚需变压器二次测中性点（N）接地处同时引出二条零线，一条叫做工作零线（N线）与相线一起作为三相四线制工作线路使用；保护零线（PE线）只作电气设备的金属外壳、基座等。二种零线（N和PE）不得混用，为防止无意识混用，保护零线（PE线）应采用胡绿/黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每年接地电阻值不得大于10Ω。(二)、采用三级配电结构。所谓三级配电是指施工现场从是源进线开始至用电设备中间应经过三级配电装置配送是力，即由总配电箱（配电室内的配电柜）、经分配电箱（负荷或若干用电设备相对集中处），到开关箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”即每一台用电设备必须有自已专用的控制开关箱，而每一个开关箱只能用于控制一台用电设备。总配电箱、分配电箱内开关电器可设若干分路，且动力与照明宜分路设置。典型三级配电结构示意图如图：（三）、采用二级级漏电保护。所谓二级漏电保护是指在整个施工现场临时用电工程中，总配电箱中必须装设漏电开关，所有开关箱中必须装设漏电开关。如此设置的漏电保护系统具有以下三个显明的特点。1、其漏电保护功能可覆盖整个施工现场全部电气设备，包括电动机、电焊机、照明器、电动机械、电动工具、配电装置、配电线路等。2、通过合理选择总配电箱和开关箱中漏电开关的额定漏电动作电流和额定漏电动作时间值，可实现分级、分段漏电保护功能。从确保防止人身间接触电危害角度出发，设置于开关箱中的漏电开关，一般场所其额定漏电动作电流应30mA，额定漏电动作时间应0.1S，但额定漏电动作电流应30mA，其额定漏电动作的漏电开关，其额定漏电动作民流与额定漏电动作时间的乘积应小于安全界限值30mAS，其具体量值取决地现场配电系统的正常泄漏电流值，设计时，可根据现场配电系统结构估算一个初值，如实际动行中出现现漏电开关正确接线、配电系统非故障状态的正常漏电误动作，则可在30mAS内作适当调整。这样选择和配置漏电开关后，开关箱中的漏电开关主要用于开关箱以下用电设备及其负荷线的漏电保护，总配电箱中的漏电开关主要用于开关箱以上，总配电箱以下的配电线路、分配电箱、开关箱的漏电保护，同时对于开关箱以下的用电设备；当开关箱中的漏电开关失灵时，还可起到第二级保护作用。设置于意配电箱中的漏电开关，可能设于总路，也可设置于分路内，一般可不必同时设置总路和分路内。至于人配电箱内是否装设置漏电开关，可不加限制，也不必强制。当然从增加了一级漏电保护来说，在分配电箱中也装设漏电开关是可取的，但对于这样形成的三级漏电保护要特别注意合理选择漏电开关额定漏电动作参数的级间配合，以免影响配电系统运行的可靠性。3、在确保合理二级漏电保护系统前提下，所选用的漏电开关数量可达到最少，因而具有经济合理性。二、供电总平面图（见附图）三、负荷计算：施工工程用电可分部位计算，现场总需系数KX=0.6，COSΦ=6.5，根据临时用电电源的位置及用电设备的分布和现场的环境条件，确定总配电箱、分配电箱和开关箱的位置。由总配电箱返出的干线的用电设备甚少，可按满负荷计算。1、不同暂载率的用电设备的容量换算3号电焊机电焊变压器的设备容量为：Pe3=S′√JCCOSΦ=22KVA×√0.65×0.85KW=15.1KW2、单相用电设备不对称容量换算:由于单相照7.5(15+7.5×2+15.1+3+3.5+2.2+0.75)×15%=8.2KW的三相
