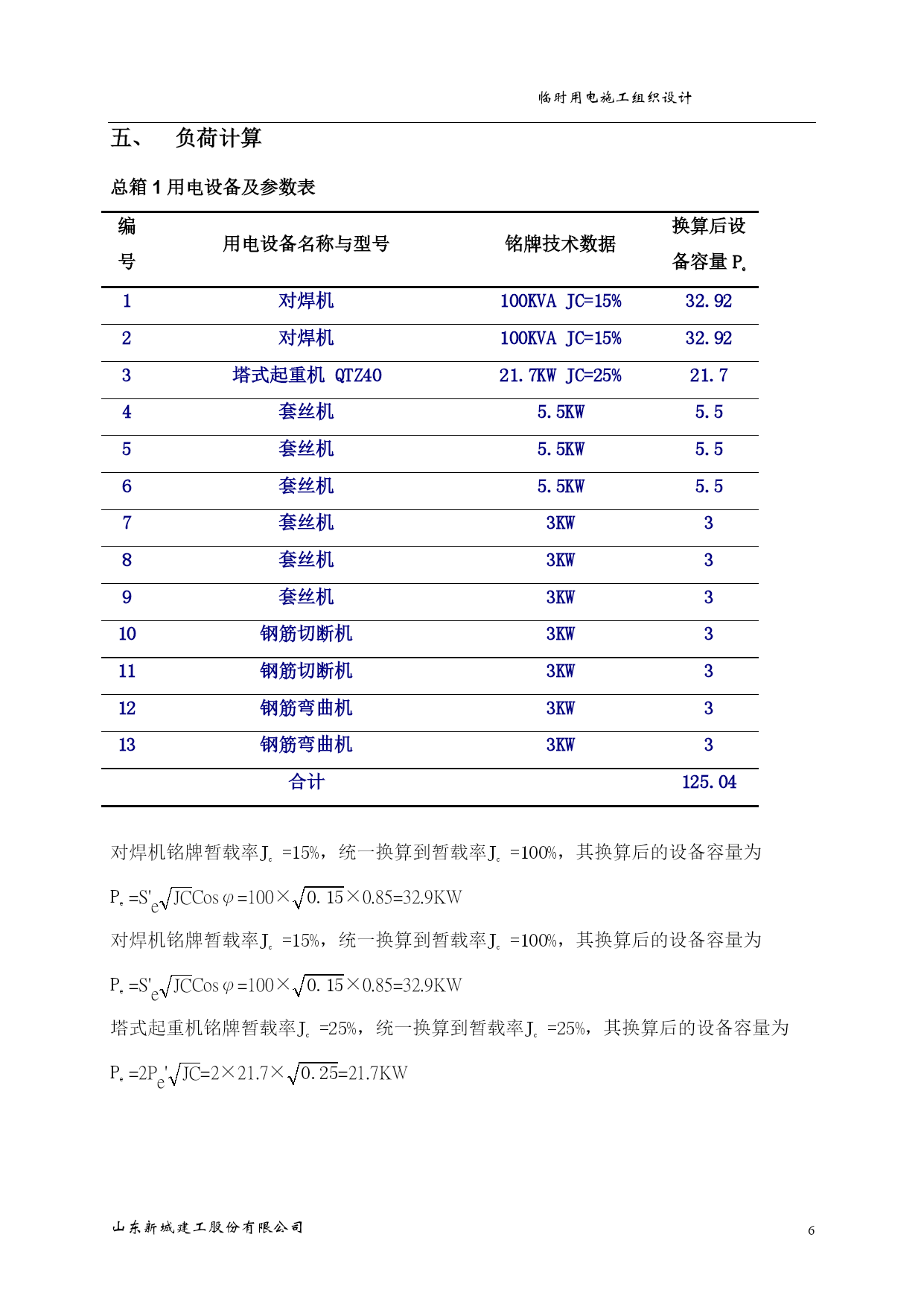

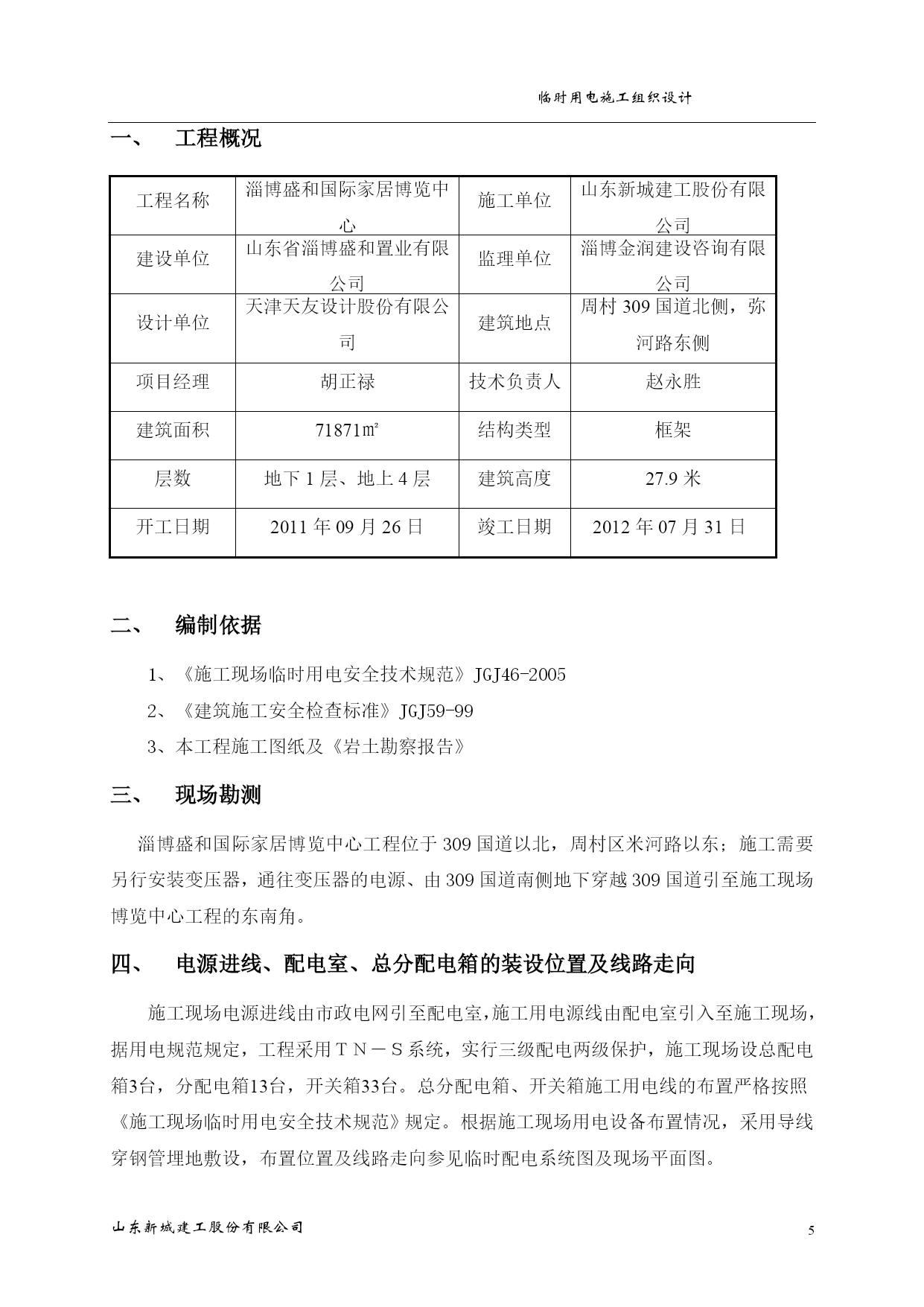

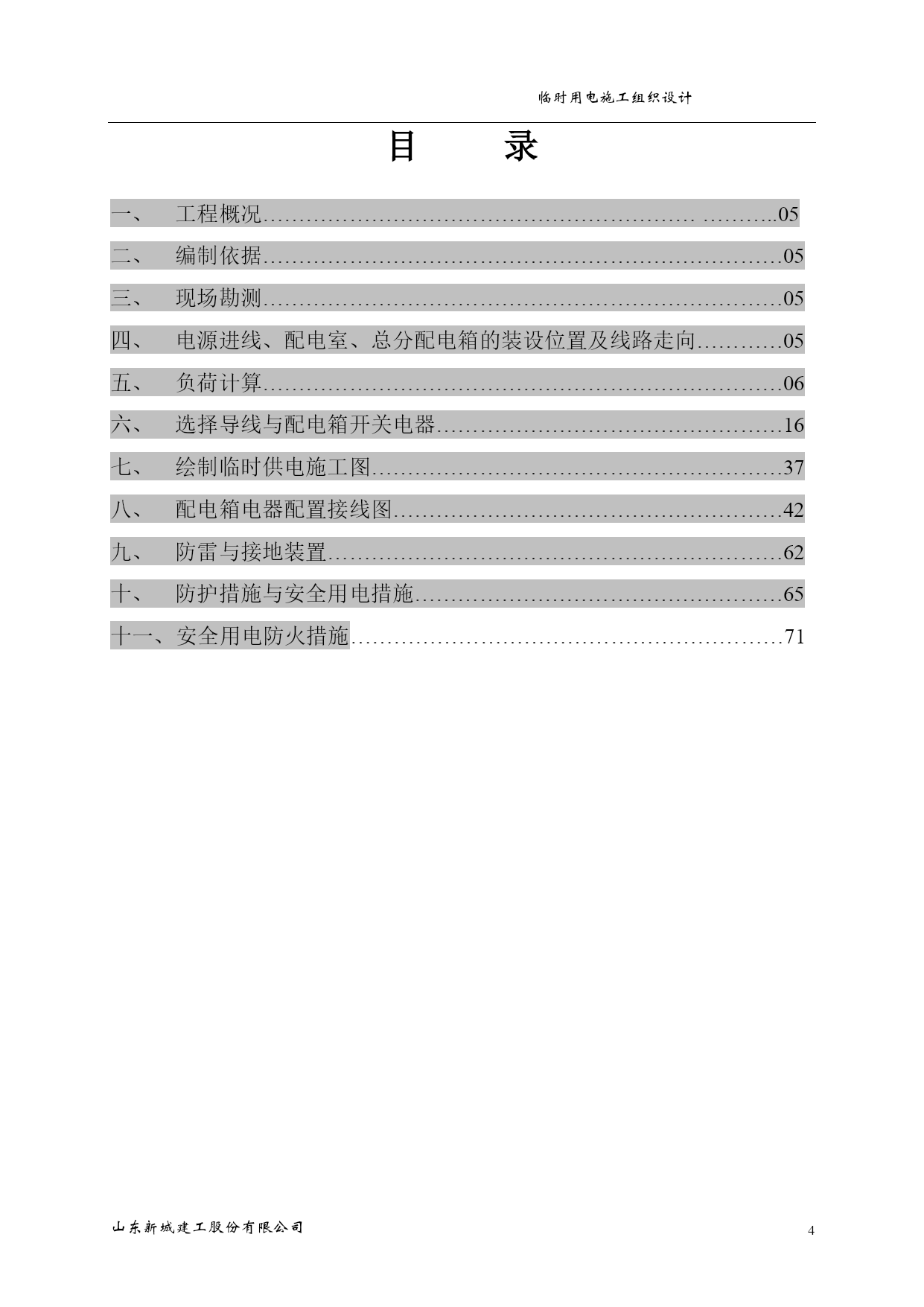

临时用电施工组织设计山东新城建工股份有限公司淄博盛和国际家居博览中心临电施工组织设计山东新城建工股份有限公司2011年10月目录TOC\o"1-1"一、工程概况……………………………………………………………..05二、编制依据………………………………………………………………05三、现场勘测………………………………………………………………05四、电源进线、配电室、总分配电箱的装设位置及线路走向…………05五、负荷计算………………………………………………………………06六、选择导线与配电箱开关电器…………………………………………16七、绘制临时供电施工图…………………………………………………37八、配电箱电器配置接线图………………………………………………42九、防雷与接地装置………………………………………………………62十、防护措施与安全用电措施……………………………………………65十一、安全用电防火措施……………………………………………………71工程概况工程名称淄博盛和国际家居博览中心施工单位山东新城建工股份有限公司建设单位山东省淄博盛和置业有限公司监理单位淄博金润建设咨询有限公司设计单位天津天友设计股份有限公司建筑地点周村309国道北侧，弥河路东侧项目经理胡正禄技术负责人赵永胜建筑面积71871㎡结构类型框架层数地下1层、地上4层建筑高度27.9米开工日期2011年09月26日竣工日期2012年07月31日编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-993、本工程施工图纸及《岩土勘察报告》现场勘测淄博盛和国际家居博览中心工程位于309国道以北，周村区米河路以东；施工需要另行安装变压器，通往变压器的电源、由309国道南侧地下穿越309国道引至施工现场博览中心工程的东南角。电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电规范规定，工程采用ＴＮ－Ｓ系统，实行三级配电两级保护，施工现场设总配电箱3台，分配电箱13台，开关箱33台。总分配电箱、开关箱施工用电线的布置严格按照《施工现场临时用电安全技术规范》规定。根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。负荷计算总箱1用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe1对焊机100KVAJC=15%32.922对焊机100KVAJC=15%32.923塔式起重机QTZ4021.7KWJC=25%21.74套丝机5.5KW5.55套丝机5.5KW5.56套丝机5.5KW5.57套丝机3KW38套丝机3KW39套丝机3KW310钢筋切断机3KW311钢筋切断机3KW312钢筋弯曲机3KW313钢筋弯曲机3KW3合计125.04对焊机铭牌暂载率Jc=15%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'EQ\S\do3(e)EQ\R(JC)Cosφ=100×EQ\R(0.15)×0.85=32.9KW对焊机铭牌暂载率Jc=15%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'EQ\S\do3(e)EQ\R(JC)Cosφ=100×EQ\R(0.15)×0.85=32.9KW塔式起重机铭牌暂载率Jc=25%，统一换算到暂载率Jc=25%，其换算后的设备容量为Pe=2PEQ\S\do3(e)'EQ\R(JC)=2×21.7×EQ\R(0.25)=21.7KW设备容量及计算负荷总箱下电气设备组成一个设备组，总需要系数Kx=0.6，综合功率因数Cosφ=0.8，总计算负荷为Pj=Kx∑Pe=0.6×125.04=75.02KWQj=Pjtgφ=75.02×0.75=56.27KvarSj=Pj2+Qj2=75.022+56.272=93.78KVAIj=Sj=93.78=142.49A×Ue1.732×0.38总箱至分箱1-1的计算负荷功率因数Cosφ=0.8,Pj=21.7=21.7KW,Qj=Pjtgφ=21.7×0.75=16.28KvarSj=Pj2+Qj2=21.72+16.282=27.13KVAIj=Sj=27.13=41.22A×Ue1.732×0.38总箱至分箱1-2的计算负荷功率因数Cosφ=0.8,Pj=32.92+32.92+3+3=71.84KW,Qj=Pjtgφ=71.84×0.75=53.88KvarS
