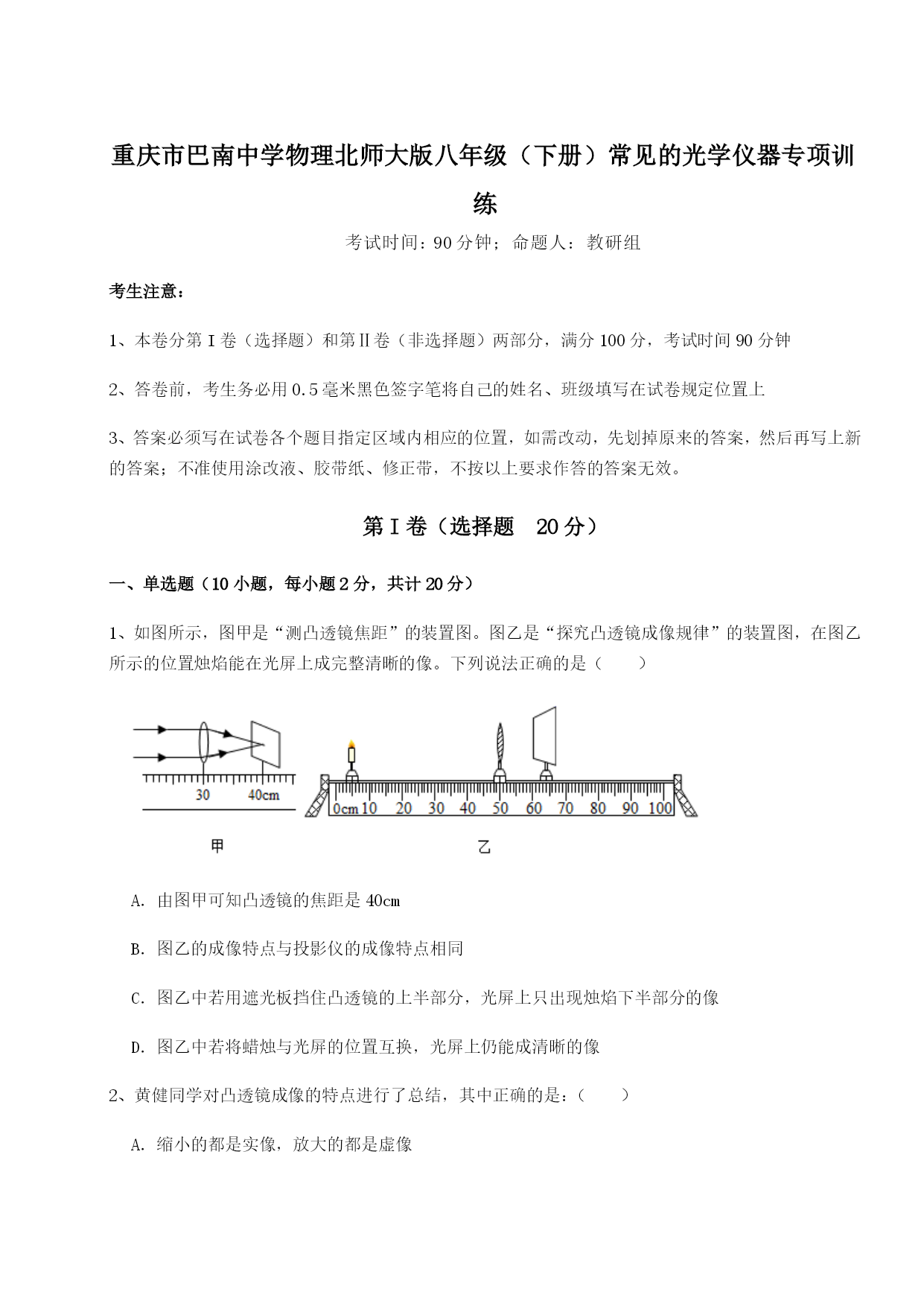

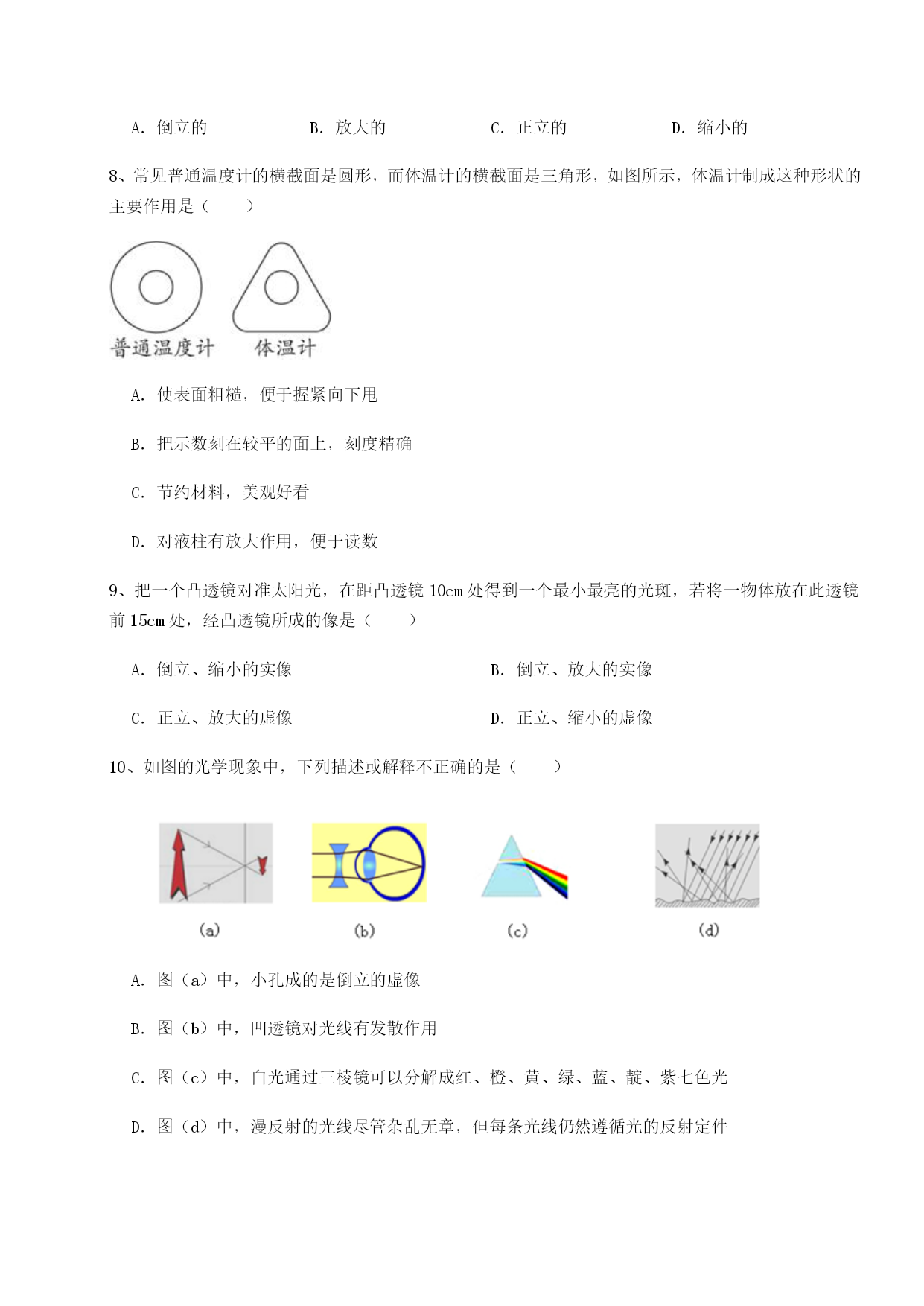

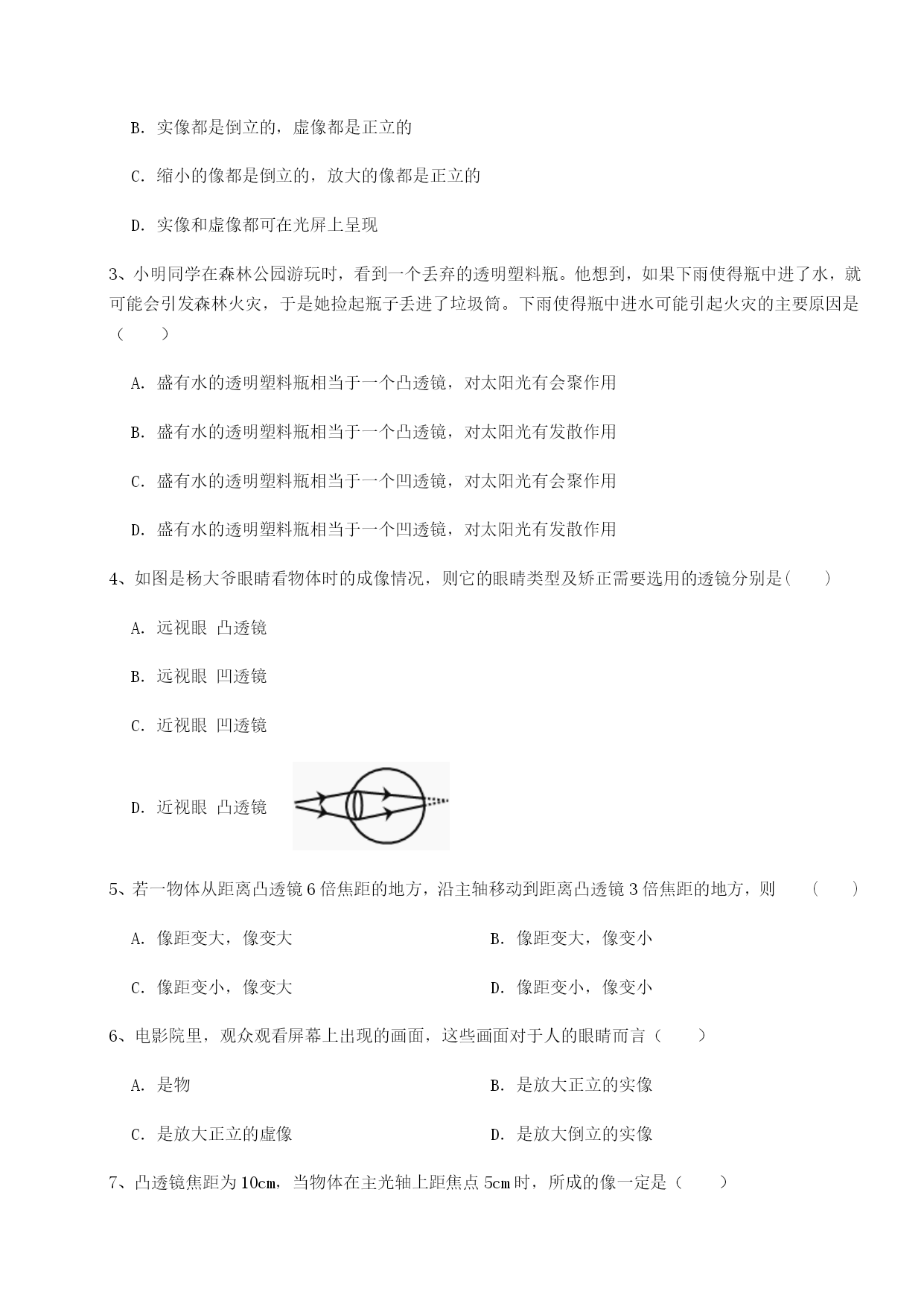

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像2、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现3、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用4、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜5、若一物体从距离凸透镜6倍焦距的地方，沿主轴移动到距离凸透镜3倍焦距的地方，则()A．像距变大，像变大B．像距变大，像变小C．像距变小，像变大D．像距变小，像变小6、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像7、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的8、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数9、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像10、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、同学们在学习的过程中如果长期不注意用眼卫生和科学用眼的方法，就会形成如图所示情景，一束来自远处某点的光经角膜和晶状体折射后所形成的像会落在视网膜的前方，这就形成了视眼（选填“近”或“远”），其矫正的方法是佩戴一副由透镜（填“凸”或“凹”）做的眼镜。2、如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置，实验时当烛焰离凸透镜20cm时，移动光屏可得到一个清晰、倒立、缩小的烛焰的实像，由此可以知道该凸透镜的焦距应小于cm；随着蜡烛的燃烧，可观察到光屏上的像向（选填“上”或“下”）移动．移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，（选填“能”或“不能”）在光屏上得到一个清晰的烛焰的像．3、为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”、“变小”或“不变”）．4、如图所示，是眼成像示意图．矫正时应佩戴眼镜的镜片是透镜．5、如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大像．这个透镜是选填“凹”或“凸”）透镜，这种透镜对光线有（选填发散”或“会聚”）作用，利用这种透镜可制成视眼镜(填近或远)．6、
