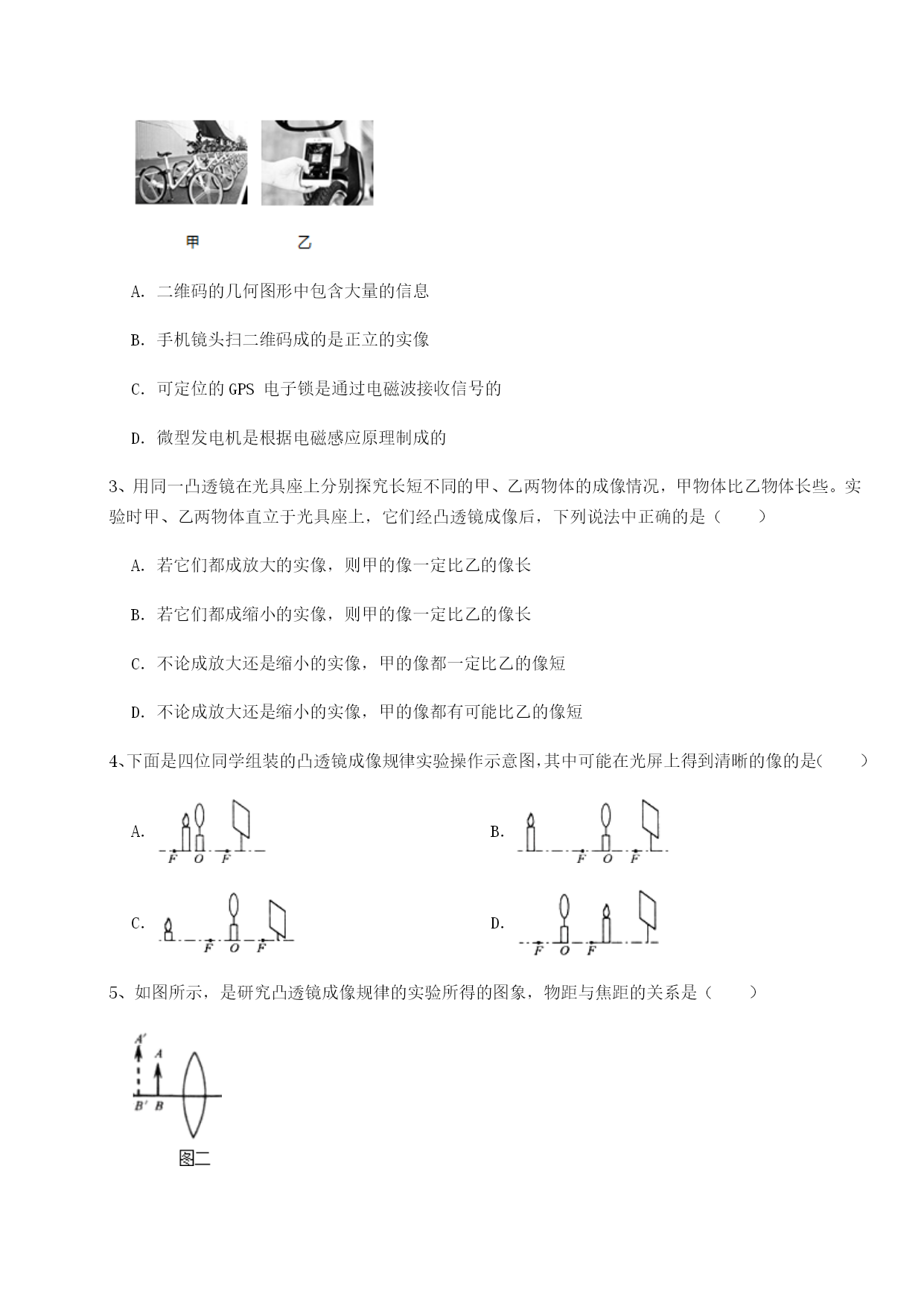

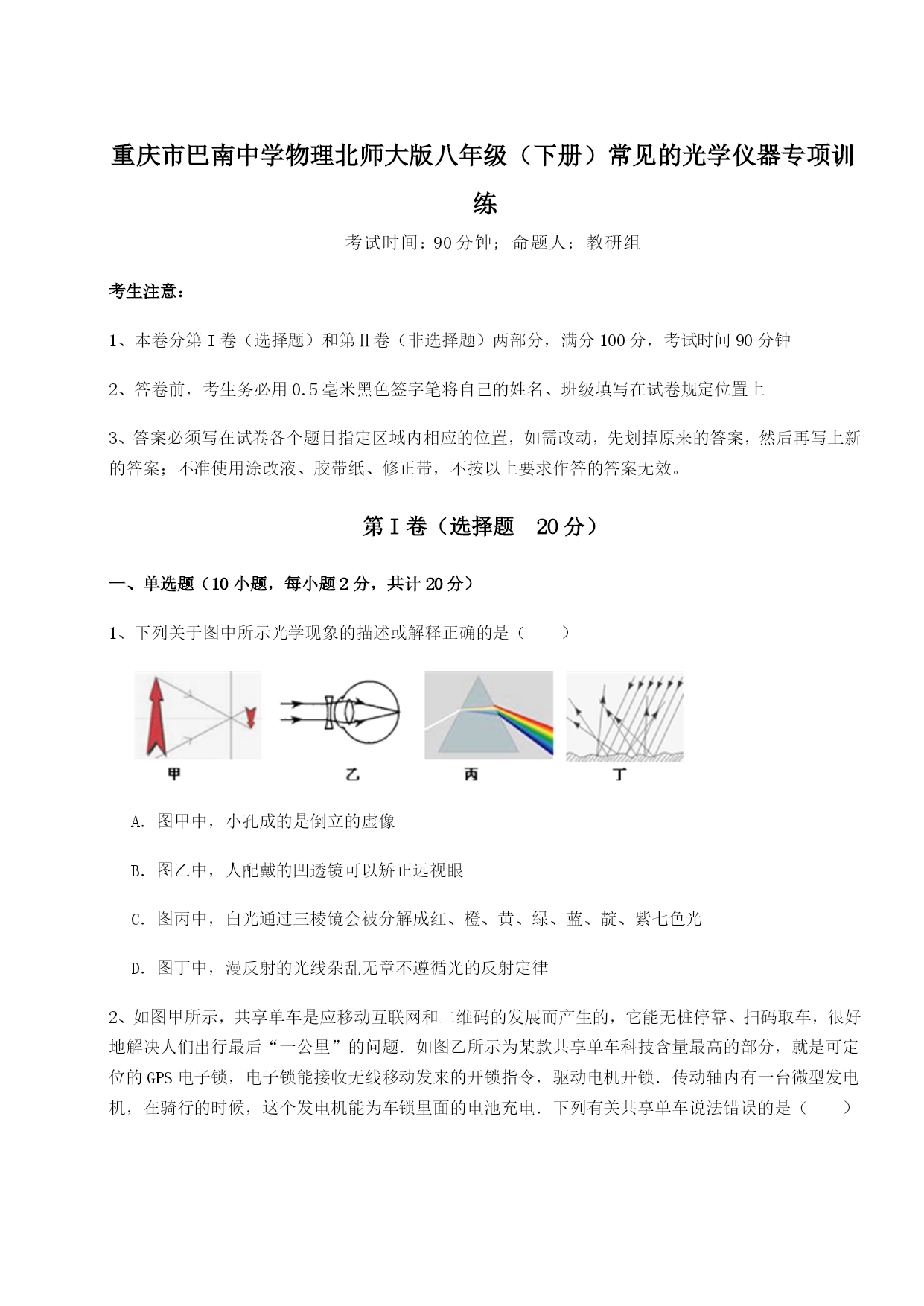

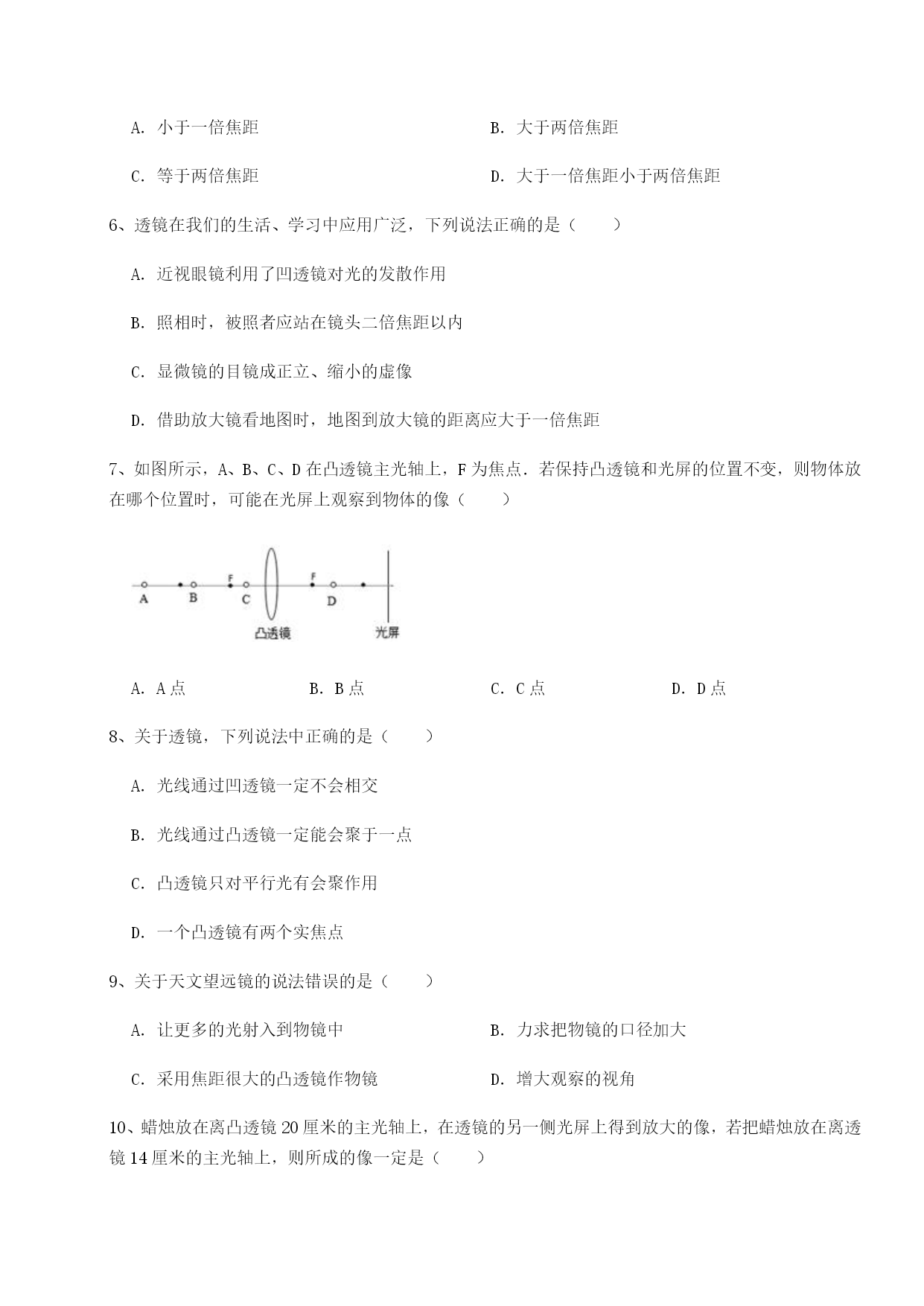

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，白光通过三棱镜会被分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律2、如图甲所示，共享单车是应移动互联网和二维码的发展而产生的，它能无桩停靠、扫码取车，很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分，就是可定位的GPS电子锁，电子锁能接收无线移动发来的开锁指令，驱动电机开锁．传动轴内有一台微型发电机，在骑行的时候，这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的3、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短4、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．5、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距6、透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距7、如图所示，A、B、C、D在凸透镜主光轴上，F为焦点．若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．A点B．B点C．C点D．D点8、关于透镜，下列说法中正确的是（）A．光线通过凹透镜一定不会相交B．光线通过凸透镜一定能会聚于一点C．凸透镜只对平行光有会聚作用D．一个凸透镜有两个实焦点9、关于天文望远镜的说法错误的是（）A．让更多的光射入到物镜中B．力求把物镜的口径加大C．采用焦距很大的凸透镜作物镜D．增大观察的视角10、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上40cm刻线处，将点燃的蜡烛放置在光具座上10cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图乙所示．（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距凸透镜B的焦距．（选填“等于”、“大于”或“小于”）（2）图乙所示的实验现象可以说明的成像特点．（选填“照相机”、“幻灯机”或“放大镜”）（3）图乙中，使用同一透镜B，若把蜡烛移动到光具座上15cm处，要想光屏上还能接收到清晰的像，光屏应向透镜方向移动（选填“靠近”或“远离”），此刻光屏上所成的像将比蜡烛在10cm处所成的像变．（选填“大”或“小”）2、有一种新型自拍神器，可用手机发出的电磁波来遥控它在空中悬停、飞行、拍照．其镜头部分相当于一个凸透镜．拍照时，物体通过镜头成倒立、的实像．3、有些小朋友喜欢玩如图所示的激光笔，但是非常危险，因为激光笔有一个特点是亮度高．如果激光照射到人眼，由于眼球的晶状体相当于（填“凸透镜”或“凹透镜”），激光笔经过眼球（填“会聚”或“发散”）在视网膜上，会严重灼伤视网膜，造成永
