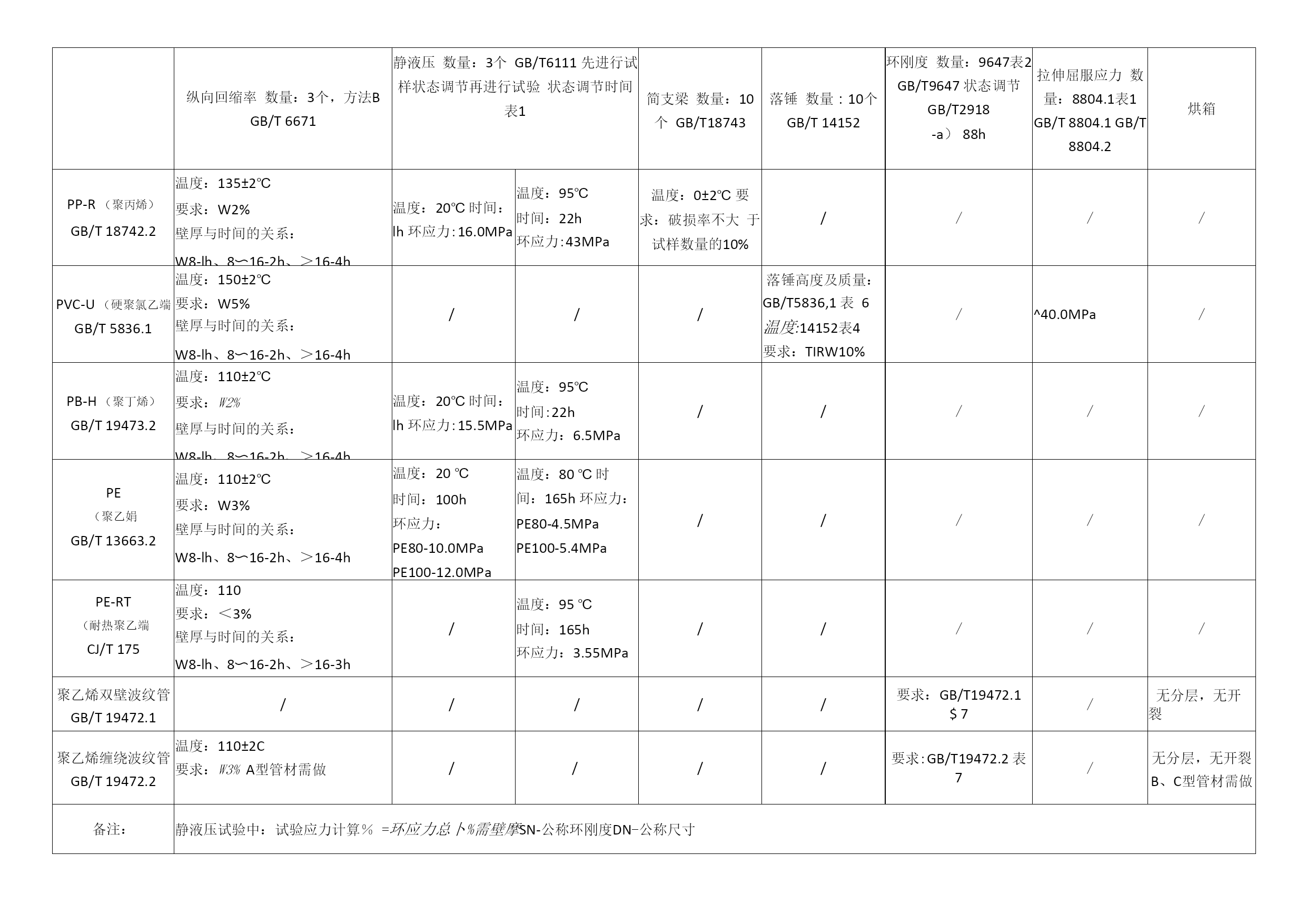

纵向回缩率数量：3个，方法BGB/T6671静液压数量：3个GB/T6111先进行试样状态调节再进行试验状态调节时间表1简支梁数量：10个GB/T18743落锤数量：10个GB/T14152环刚度数量：9647表2GB/T9647状态调节GB/T2918-a）88h拉伸屈服应力数量：8804.1表1GB/T8804.1GB/T8804.2烘箱PP-R（聚丙烯）GB/T18742.2温度：135±2℃要求：W2%壁厚与时间的关系：W8-lh、8〜16-2h、＞16-4h温度：20℃时间：lh环应力:16.0MPa温度：95℃时间：22h环应力:43MPa温度：0±2℃要求：破损率不大于试样数量的10%////PVC-U（硬聚氯乙端GB/T5836.1温度：150±2℃要求：W5%壁厚与时间的关系：W8-lh、8〜16-2h、＞16-4h///落锤高度及质量：GB/T5836,1表6温度:14152表4要求：TIRW10%/^40.0MPa/PB-H（聚丁烯）GB/T19473.2温度：110±2℃要求：W2%壁厚与时间的关系：W8-lh、8〜16-2h、＞16-4h温度：20℃时间：lh环应力:15.5MPa温度：95℃时间:22h环应力：6.5MPa/////PE（聚乙娟GB/T13663.2温度：110±2℃要求：W3%壁厚与时间的关系：W8-lh、8〜16-2h、＞16-4h温度：20℃时间：100h环应力：PE80-10.0MPaPE100-12.0MPa温度：80℃时间：165h环应力：PE80-4.5MPaPE100-5.4MPa/////PE-RT（耐热聚乙端CJ/T175温度：110要求：＜3%壁厚与时间的关系：W8-lh、8〜16-2h、＞16-3h/温度：95℃时间：165h环应力：3.55MPa/////聚乙烯双壁波纹管GB/T19472.1/////要求：GB/T19472.1$7/无分层，无开裂聚乙烯缠绕波纹管GB/T19472.2温度：110±2C要求：W3%A型管材需做////要求:GB/T19472.2表7/无分层，无开裂B、C型管材需做备注：静液压试验中：试验应力计算％=环应力总卜%需壁摩SN-公称环刚度DN-公称尺寸
