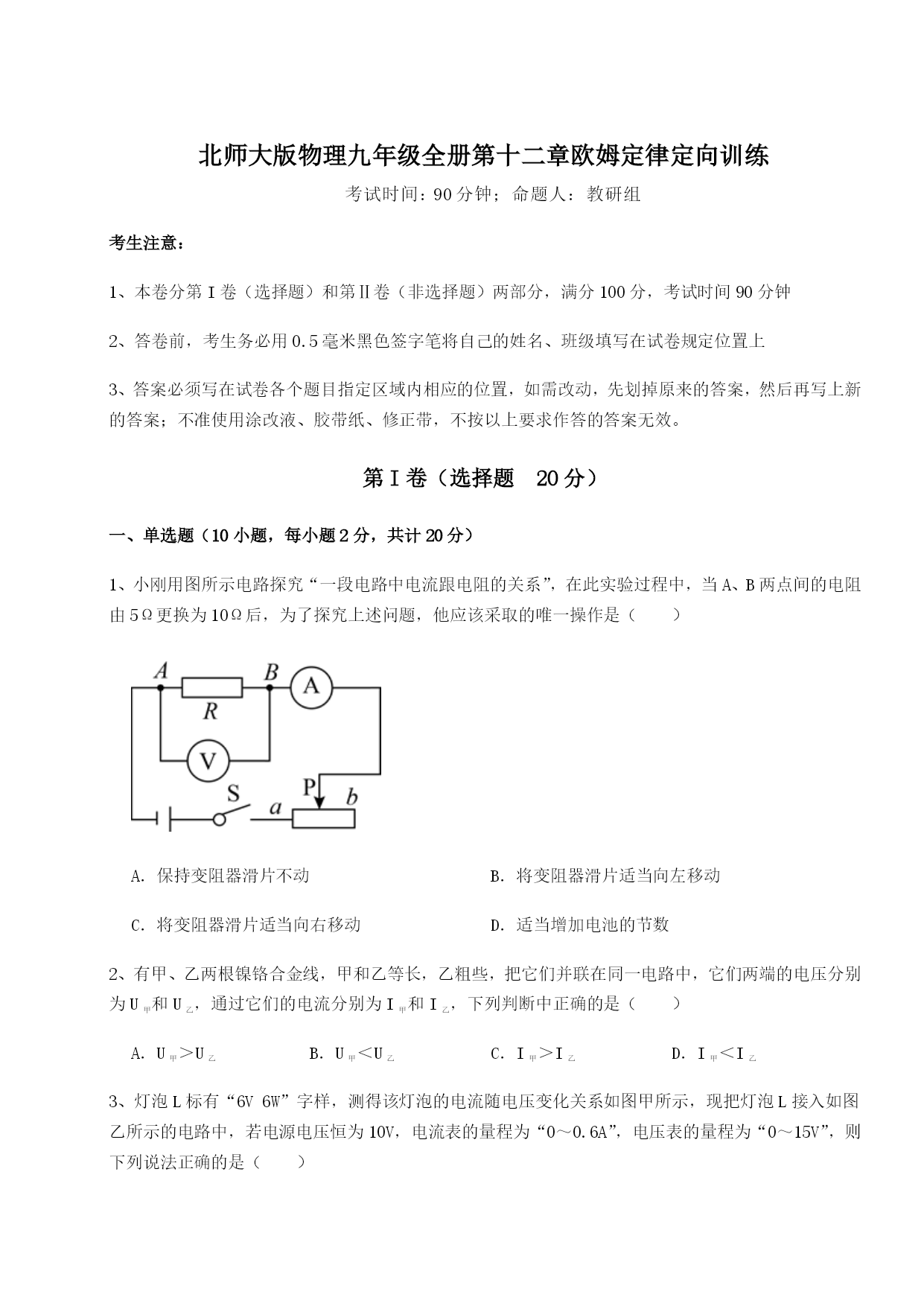

北师大版物理九年级全册第十二章欧姆定律定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（）A．U甲＞U乙B．U甲＜U乙C．I甲＞I乙D．I甲＜I乙3、灯泡L标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W4、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为05、图示电路中，电源电压不变，用为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数，则绘出的U-I关系图像正确的是（）A．B．C．D．6、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶17、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4B．4：3C．1：1D．4：78、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表、电压表示数都增大B．滑片向左滑动，电流表示数增大，电压表示数减小C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数增大，电压表示数减小9、如图所示的电路中，电源两端电压保持不变。闭合开关S，调节滑片P，使灯L正常发光。如果将滑动变阻器的滑片P向B端移动，则下列判断中正确的是（）A．电流表示数变大，电压表示数变小，灯L变暗B．电流表示数变大，电压表示数变大，灯L变亮C．电流表示数变小，电压表示数变大，灯L变亮D．电流表示数变小，电压表示数变小，灯L变暗10、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（）A．电流表示数变大B．电流表示数不变C．小灯泡L变亮D．小灯泡L变暗第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是用电压表和电流表测电阻的一种连接方法，为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数（选填“大于”、“等于”或“小于”）两端的实际电压，电流表示数（选填“大于”、“等于”或“小于”）通过的实际电流。2、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是V.3、两个标有“”和“”的定值电阻，将它们串联起来使用时等效电阻为，电源电压最大为，若将它们并
