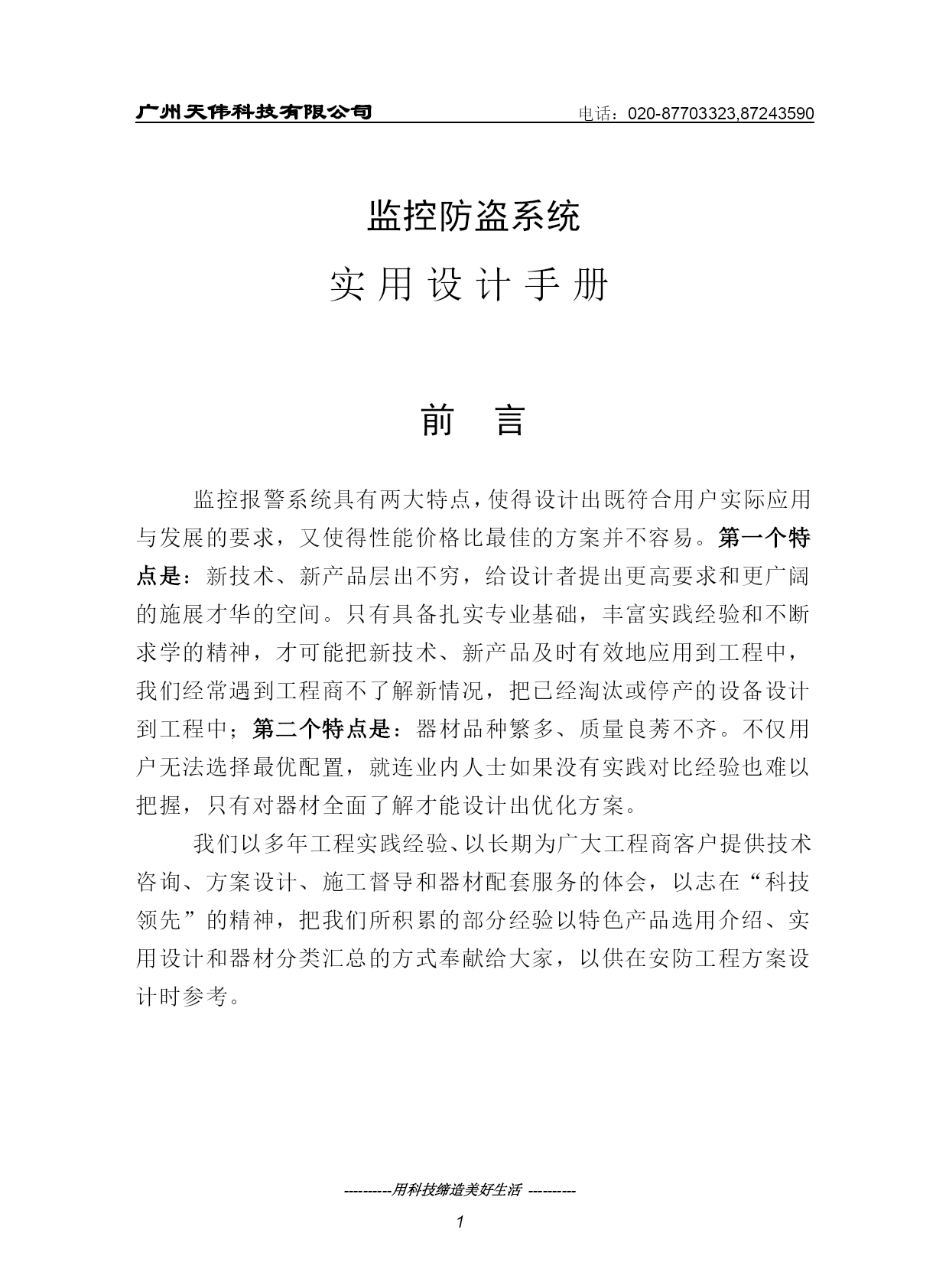

广州天伟科技有限公司电话：020-87703323,87243590----------用科技缔造美好生活----------监控防盗系统实用设计手册前言监控报警系统具有两大特点，使得设计出既符合用户实际应用与发展的要求，又使得性能价格比最佳的方案并不容易。第一个特点是：新技术、新产品层出不穷，给设计者提出更高要求和更广阔的施展才华的空间。只有具备扎实专业基础，丰富实践经验和不断求学的精神，才可能把新技术、新产品及时有效地应用到工程中，我们经常遇到工程商不了解新情况，把已经淘汰或停产的设备设计到工程中；第二个特点是：器材品种繁多、质量良莠不齐。不仅用户无法选择最优配置，就连业内人士如果没有实践对比经验也难以把握，只有对器材全面了解才能设计出优化方案。我们以多年工程实践经验、以长期为广大工程商客户提供技术咨询、方案设计、施工督导和器材配套服务的体会，以志在“科技领先”的精神，把我们所积累的部分经验以特色产品选用介绍、实用设计和器材分类汇总的方式奉献给大家，以供在安防工程方案设计时参考。目录第一篇特色产品1、电梯监控首选摄像机………………………………(4)2、造型丰富的半球摄像机系列………………………(4)3、图像效果好的半球摄像机.………………………(4)4、实用夜视摄像机……………………………………(4)5、特别推荐的彩色组合一体机………………………(5)6、彩色组合球型摄像机………………………….….(5)7、富有特色的单人临柜设计…………………………(5)8、12小时监控工程专用录像机………………………..(5)9、走道监视通用半球摄像机………….……………(5)10、主控矩阵的选择技巧……………………………(5)11、利用画面分割器构成矩阵………………………(6)12、周界防范首选的对射探测器………………………(6)13、适合为各类报警器配套的红外探测器………….(6)14、可靠性极佳的红外探测器......…………….(6)15、抗强电磁场干扰的红外探测器....…………….(6)16、看护阳台门窗的幕帘式探测器....…………….(6)17、其他特型器材选用…………….……………….(6)18、数字硬盘录像机主要特点…….……………….(7)19、SAP-1型数字硬盘录像机主要功能特性…….(8)20、数字硬盘录像机与长延时录像机比较……….(9)第二篇实用设计1、超市、书店监控……………………………………(10)2、宾馆监控………………………………………………(11)3、办公楼多媒体报警监控联动系统……………………(11)4、住宅小区周界防范监控系统…………………….….(13)器材品种繁多、难以全举、欢迎咨询特色产品安防工程方案设计关键之一是选择器材，特别是选择特色器材。合理选用特色器材不仅能解决工程中遇到的棘手问题，而且能体现工程质量水平，取得用户满意、自己得意的神奇效果。1、电梯监控首选摄像机电梯厢的监控看似简单，却是令工程商头痛的问题，也是体现工程水平之处。通常所采用的“鱼眼”、“半球”或“针孔”等各类摄像机都无法同时解决美观、抗击打、防拆、抗电磁干扰和安装方便五个方面的问题。特别是新型电梯都采用变频技术，其运行过程中强电磁场往往给摄像机图像带来很大的干扰。日本PC的CS系列不锈钢飞碟型摄像机，专为电梯厢监控而设计。其独特造型和材料与不锈钢电梯厢环境融为一体；品质可靠的PC机芯和不锈钢外壳使得电磁干扰难以侵犯；防击打镜头护面和防拆、安装设计进一步完善其综合性能。电梯厢中可供选择的CS摄像机有：CS-30(1/3”黑白420线2.5MM镜头)CS-50(1/3”彩色380线2.5MM镜头)电梯厢的监控可选用小半球摄像机：WAT-660GD(1/3”黑白420线2.5MM镜头)2、造型丰富的半球摄像机系列半球型摄像机由于其造型美观、成本低廉和安装方便等优点，被越来越广泛应用在工程中，但目前半球型产品也存在两大缺憾，PC产品完全弥补。其一，半球摄像机缺少带自动光圈品种。往往室内和通道用了，出入口却由于光线昼夜变化大，需用自动光圈镜头，只好采用摄像机＋自动光圈＋半球型护罩的组合办法来解决，不仅成本提高，而且安装也不方便，更无法实现与其他半球的统一。而PC的CS-40、CS-70、VPC-625（G）、VPC-655（G）和MD35（G）则是带自动光圈的“半球”，可完美解决统一风格问题；其二，半球造型种类单调，缺少选择性。特别对日益增多的不锈钢材料为主体的高档装璜环境和其它豪华环境，一般半球缺乏造型和流线变化，难与环境协调，使布控点美中不足。而PC的CS系列不论是其不锈钢材料还是造型都与这种
