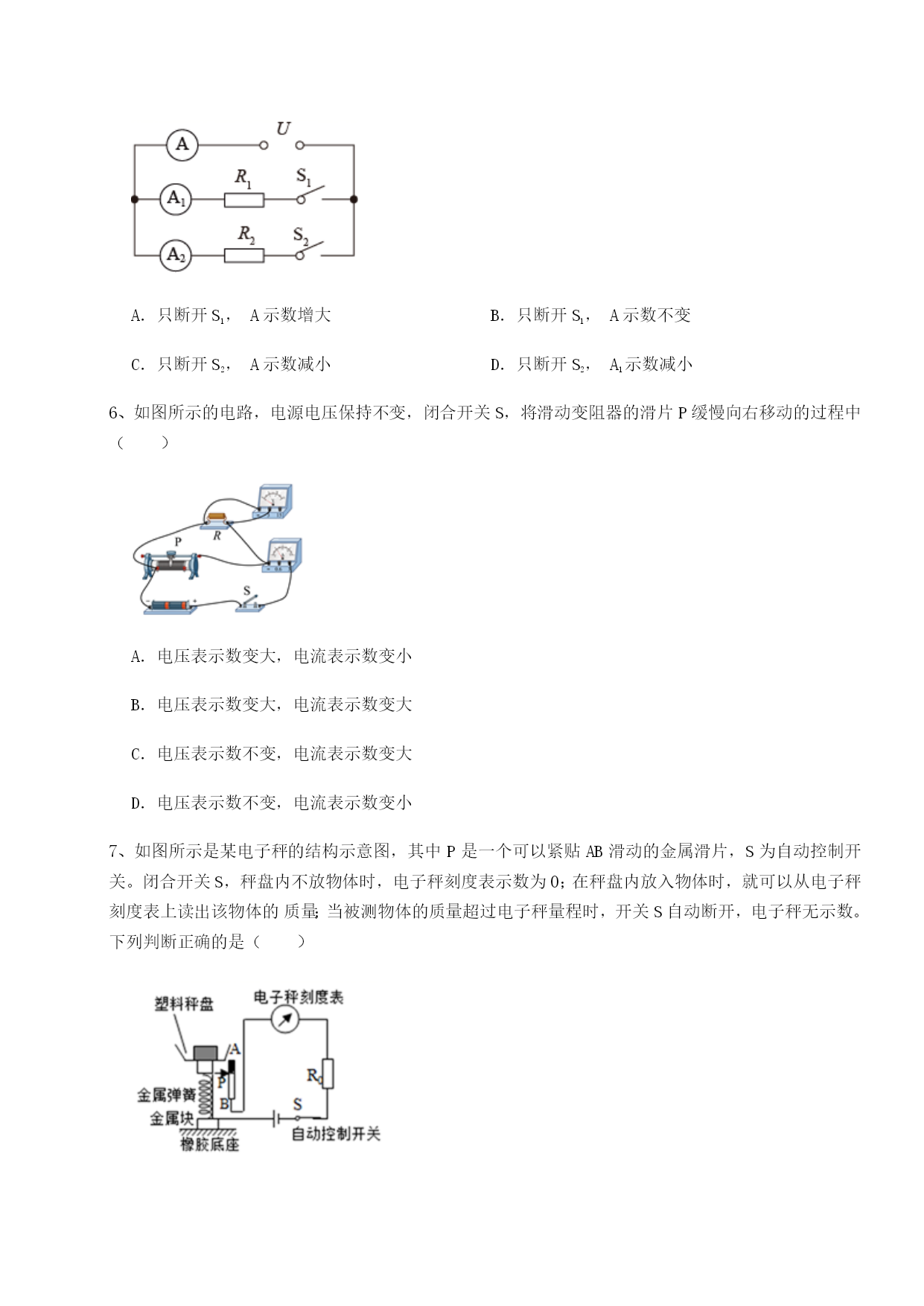

北师大版物理九年级全册第十二章欧姆定律专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V1的示数不变C．电压表V2与电流表A的示数之比不变D．电压表V1与电压表V2的示数之和不变2、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大3、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大4、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4B．4：3C．1：1D．4：75、如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（）A．只断开S1，A示数增大B．只断开S1，A示数不变C．只断开S2，A示数减小D．只断开S2，A1示数减小6、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小7、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作8、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比9、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（）A．电流表A的示数变小B．电压表V与电流表A示数的比值不变C．电压表V的示数变小D．电压表V与电流表A示数的乘积不变10、小明制作了一个利用电路测物体所受重力的小仪器，如图所示。电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点。下列说法正确的是（）A．改造电压表表盘可显示重力的大小B．当称盘内物体所受重力变大时，电流表示数增大C．当称盘内物体所受重力变大时，电路消耗的功率变大D．若秤盘质量变大，为测量准确，应增大R2的阻值第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、两个标有“”和“”的定值电阻，将它们串联起来使用时等效电阻为，电源电压最大为，若将它们并联接入电源，则电源电压最大为，此时干路电流最大为。2、如图所示，灯泡L1、L2分别标有“”和“”字样（灯丝电阻不变），，电源电压恒定。若S、S1、S2均闭合，L2刚好正常发光，电流表读数为，则电源电压为V；若只闭合S，电流表读数为，则。3、如图是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，若将它们串联在电路中，电流为0.25A，则电源电压为V。4、10秒内通过某导体横截面的电量为5库，电流做的功为30焦，则通过该导体的电流为安，导体两端的电压为伏。当该导体两端的电压为12伏时，电阻为欧。5、如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当
