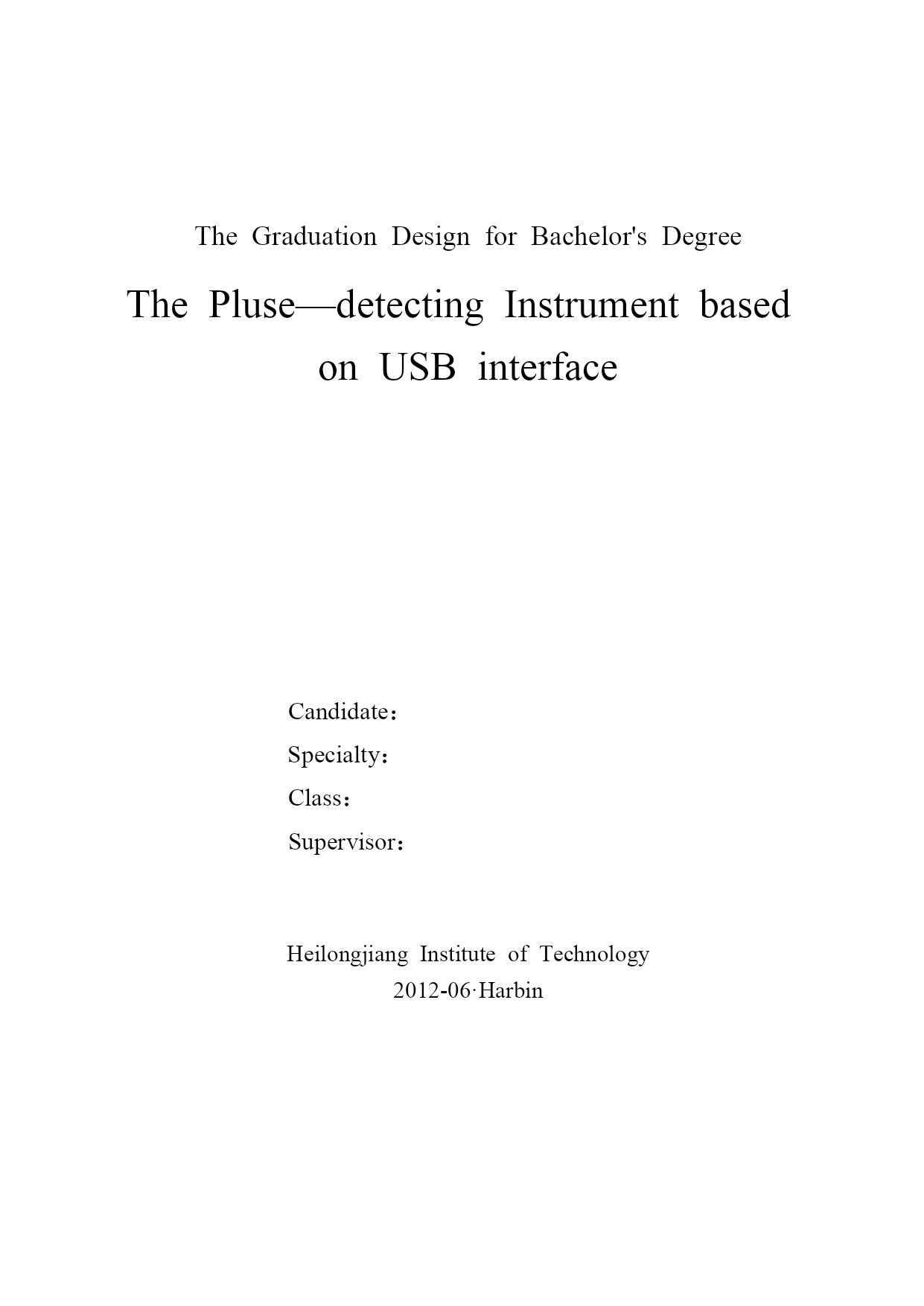

黑龙江工程学院本科生毕业设计本科学生毕业设计基于USB接口的脉搏检测仪的设计院系名称：专业班级：学生姓名：指导教师：职称：黑龙江工程学院二〇一二年六月TheGraduationDesignforBachelor'sDegreeThePluse—detectingInstrumentbasedonUSBinterfaceCandidate：Specialty：Class：Supervisor：HeilongjiangInstituteofTechnology2012-06·Harbin黑龙江工程学院本科生毕业设计PAGEII摘要脉诊是中华医学的重要组成部分，也是中医临床上诊断病症的重要手段之一，中医脉学的许多推理虽然也有其合理的一面，但是毕竟只是一种主观的触觉，缺乏客观性和科学性。因此实现脉诊科学化是继承开拓中医脉学的重要途径。本设计制作了一种基于USB接口的脉搏检测仪，该检测仪由硬件和软件两部分组成，硬件电路包括数据采集电路、放大滤波电路、控制电路及电源电路。其中数据采集部分采用的是光电脉搏传感器；放大电路采用了AD620；滤波电路由二阶有源低通滤波器构成；控制电路选用了带USB控制器、ADC、内部时钟源、具有标准CIP51内核的微控制器C8051F320。软件包括固件程序设计、USB设备驱动程序设计、数据采集程序设计等三部分，其中固件程序、主机驱动程序由C语言编写，数据采集程序由VB6.0语言编写。该仪器同时具有使用、携带方便等优点。关键词：脉搏；光电传感器；低通滤波；C8051F320；USB接口ABSTRACTPulsologyisanimportantcomponentofChinesemedicine,minewhile,itisoneoftheimportantmeansinclinicaldiagnosisofthediseaseeither,althoughmanyChinesepulsologyreasoninghasareasonableside,afterall,itisjustasubjectivesensationsandislackofobjectiveandscientific.Therefore,toinheritandpioneeringChinesePulsology,realizingthescientificofPulsologyisveryimportant.ThepulsetestinstrumentbasedonUSBinterfaceisdesignedanditcanmeasureaperson’spulseonline,thehardwareandthesoftwarearemadeofit.Thehardwareincludesthedatacollectingcircuit,theamplifyingandfilteringcircuit,thecontrollingcircuitandthepowercircuit.Thedatacollectingcircuitisphotosensor,thelargefiltercircuitisAD620asamplifiers.Inthepartofsignalfiltering,wedesigntheactivesecond-orderlow-passfiltercircuit.ThecontrollingcircuitisamicroprocessorofC8051F320withUSBcontroller,ADC,innerclocksource.Thesoftwareincludesthefirmwareprogram,USBdriversprogram,datacollectingprogramandthebaselinedriftcorrectingprogram.FirmwareProgramiscompliedwithClanguage,theDatamanagingprogramiscompliedwithVisualBasic6.0.Itcanworkwell.Ithastheadvantagesofhighaccuracy,lowprice,andisconvenienttocarryanduse.Keywords:Pulse;Photosensor;Lowpassfiltering;C8051F320;USBinterface目录TOC\o"1-3"\h\z\uHYPERLINK\l"_To
