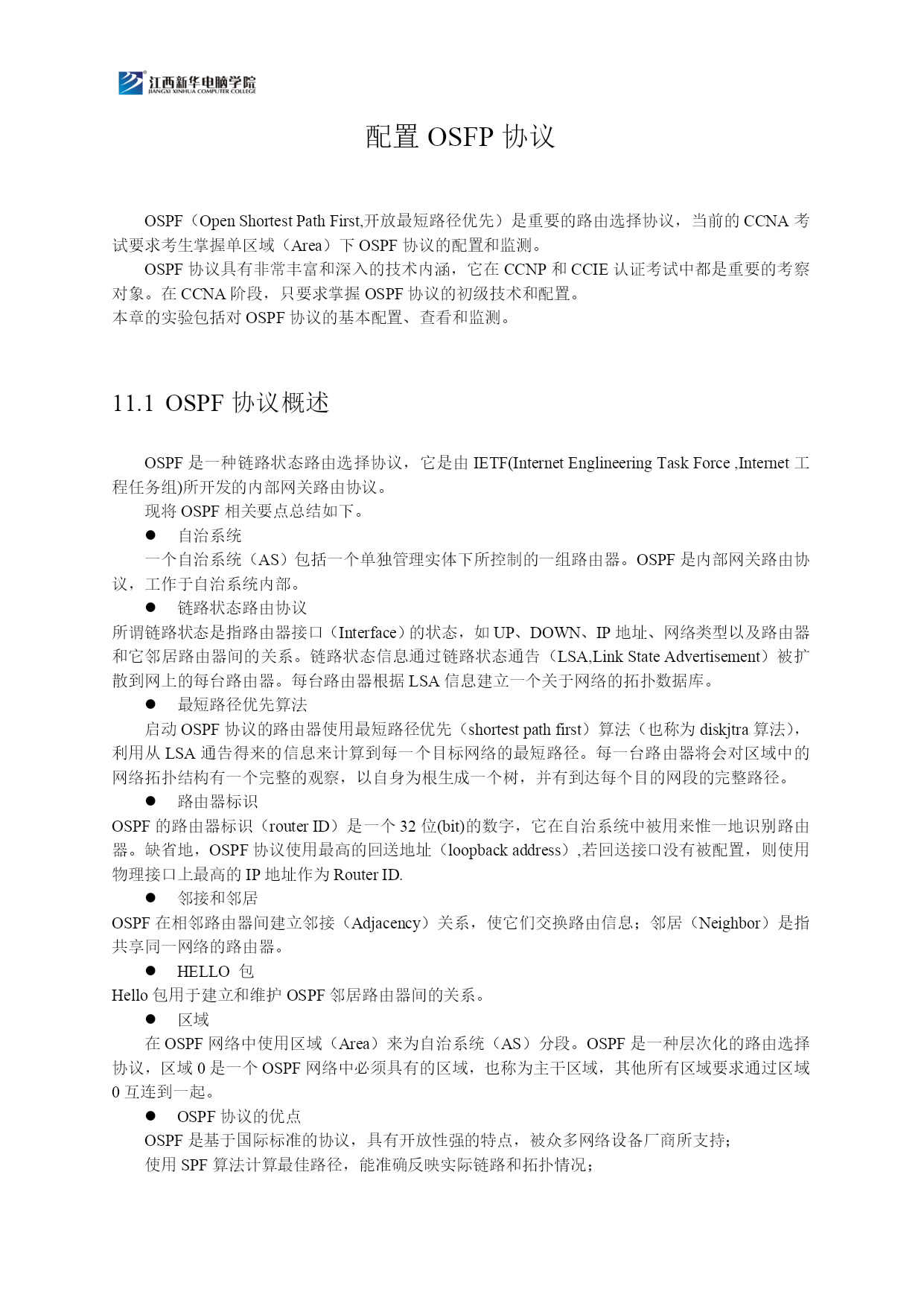

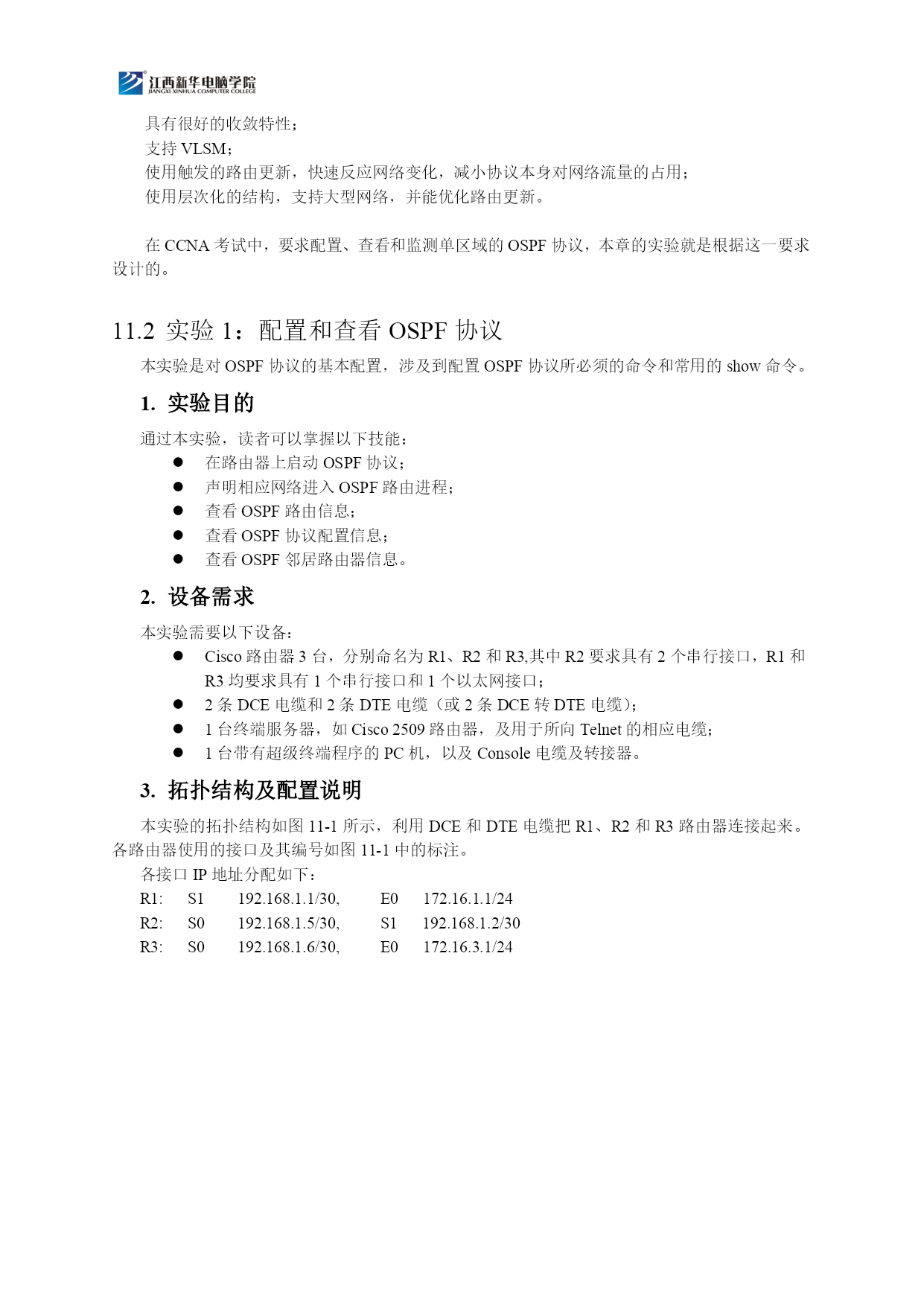

配置OSFP协议OSPF（OpenShortestPathFirst,开放最短路径优先）是重要的路由选择协议，当前的CCNA考试要求考生掌握单区域（Area）下OSPF协议的配置和监测。OSPF协议具有非常丰富和深入的技术内涵，它在CCNP和CCIE认证考试中都是重要的考察对象。在CCNA阶段，只要求掌握OSPF协议的初级技术和配置。本章的实验包括对OSPF协议的基本配置、查看和监测。OSPF协议概述OSPF是一种链路状态路由选择协议，它是由IETF(InternetEnglineeringTaskForce,Internet工程任务组)所开发的内部网关路由协议。现将OSPF相关要点总结如下。自治系统一个自治系统（AS）包括一个单独管理实体下所控制的一组路由器。OSPF是内部网关路由协议，工作于自治系统内部。链路状态路由协议所谓链路状态是指路由器接口（Interface）的状态，如UP、DOWN、IP地址、网络类型以及路由器和它邻居路由器间的关系。链路状态信息通过链路状态通告（LSA,LinkStateAdvertisement）被扩散到网上的每台路由器。每台路由器根据LSA信息建立一个关于网络的拓扑数据库。最短路径优先算法启动OSPF协议的路由器使用最短路径优先（shortestpathfirst）算法（也称为diskjtra算法），利用从LSA通告得来的信息来计算到每一个目标网络的最短路径。每一台路由器将会对区域中的网络拓扑结构有一个完整的观察，以自身为根生成一个树，并有到达每个目的网段的完整路径。路由器标识OSPF的路由器标识（routerID）是一个32位(bit)的数字，它在自治系统中被用来惟一地识别路由器。缺省地，OSPF协议使用最高的回送地址（loopbackaddress）,若回送接口没有被配置，则使用物理接口上最高的IP地址作为RouterID.邻接和邻居OSPF在相邻路由器间建立邻接（Adjacency）关系，使它们交换路由信息；邻居（Neighbor）是指共享同一网络的路由器。HELLO包Hello包用于建立和维护OSPF邻居路由器间的关系。区域在OSPF网络中使用区域（Area）来为自治系统（AS）分段。OSPF是一种层次化的路由选择协议，区域0是一个OSPF网络中必须具有的区域，也称为主干区域，其他所有区域要求通过区域0互连到一起。OSPF协议的优点OSPF是基于国际标准的协议，具有开放性强的特点，被众多网络设备厂商所支持；使用SPF算法计算最佳路径，能准确反映实际链路和拓扑情况；具有很好的收敛特性；支持VLSM；使用触发的路由更新，快速反应网络变化，减小协议本身对网络流量的占用；使用层次化的结构，支持大型网络，并能优化路由更新。在CCNA考试中，要求配置、查看和监测单区域的OSPF协议，本章的实验就是根据这一要求设计的。实验1：配置和查看OSPF协议本实验是对OSPF协议的基本配置，涉及到配置OSPF协议所必须的命令和常用的show命令。实验目的通过本实验，读者可以掌握以下技能：在路由器上启动OSPF协议；声明相应网络进入OSPF路由进程；查看OSPF路由信息；查看OSPF协议配置信息；查看OSPF邻居路由器信息。设备需求本实验需要以下设备：Cisco路由器3台，分别命名为R1、R2和R3,其中R2要求具有2个串行接口，R1和R3均要求具有1个串行接口和1个以太网接口；2条DCE电缆和2条DTE电缆（或2条DCE转DTE电缆）；1台终端服务器，如Cisco2509路由器，及用于所向Telnet的相应电缆；1台带有超级终端程序的PC机，以及Console电缆及转接器。拓扑结构及配置说明本实验的拓扑结构如图11-1所示，利用DCE和DTE电缆把R1、R2和R3路由器连接起来。各路由器使用的接口及其编号如图11-1中的标注。各接口IP地址分配如下：R1:S1192.168.1.1/30,E0172.16.1.1/24R2:S0192.168.1.5/30,S1192.168.1.2/30R3:S0192.168.1.6/30,E0172.16.3.1/24实验中R1、R2之间串行线路速率设置为125kbit/s;R2、R3之间串行线路速率设置为64kbit/s.R2S1/0S1/1192.168.1.0/30192.168.1.4/30125K64KS1/0S1/1R3R1Fa0/0Fa0/0172.16.3.0/24172.16.1.0/24图11-1实验1网络拓扑结构本实验要求通过对OSPF路由选择协议的配置，实现拓扑中全网的连通性。
