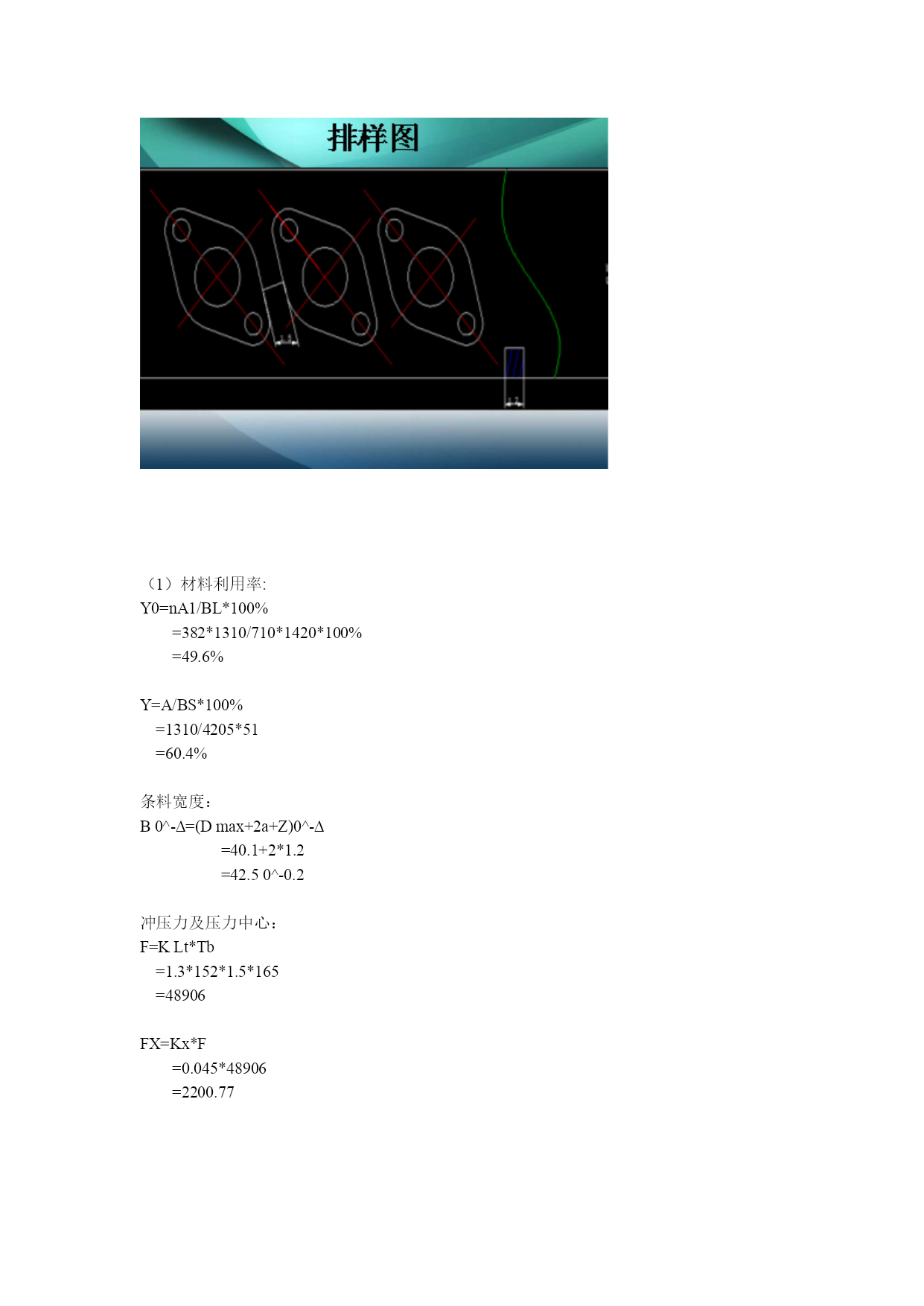

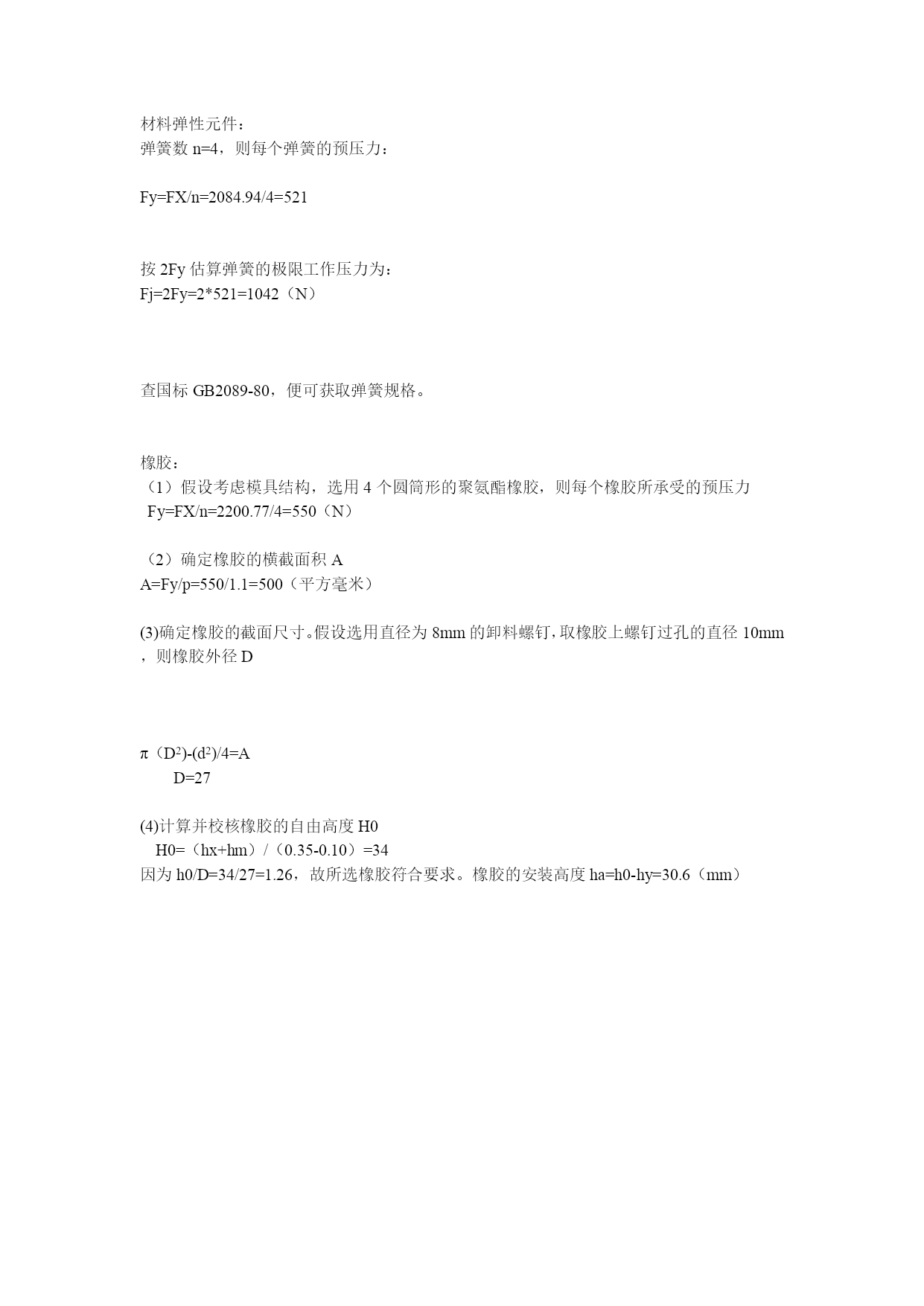

用级进冲裁方式冲裁图2-94（a）所示零件，设模具采用弹性卸料.固定挡料销和导正销定位的级进模，试玩成以下有关冲裁工艺.模具设计：（1）确定合理的排样方法，画出排样图，并计算材料利用率和条料宽度（2）计算冲压力及压力中心，并确定压力机的公称压力（3）选用与计算卸料弹性元件（4）绘制磨具结构草图（5）绘制凸.凹莫零件图（1）材料利用率:Y0=nA1/BL*100%=382*1310/710*1420*100%=49.6%Y=A/BS*100%=1310/4205*51=60.4%条料宽度：B0^-∆=(Dmax+2a+Z)0^-∆=40.1+2*1.2=42.50^-0.2冲压力及压力中心：F=KLt*Tb=1.3*152*1.5*165=48906FX=Kx*F=0.045*48906=2200.77Ft=KtF=0.055*48906=2689.83FD=Kd*F=0.06*48906=2943036冲压总力：F+Fx+Ft=53796.6压力中心LiXiYi（1）15400（2）25.74829-6（3）6905（4）25.748756X0=9.7Y0=7.8（2）材料利用率:Y0=nA1/BL*100%=758*1310/1000*2000*100%=49.6%材料弹性元件：弹簧数n=4，则每个弹簧的预压力：Fy=FX/n=2084.94/4=521按2Fy估算弹簧的极限工作压力为：Fj=2Fy=2*521=1042（N）查国标GB2089-80，便可获取弹簧规格。橡胶：（1）假设考虑模具结构，选用4个圆筒形的聚氨酯橡胶，则每个橡胶所承受的预压力Fy=FX/n=2200.77/4=550（N）（2）确定橡胶的横截面积AA=Fy/p=550/1.1=500（平方毫米）(3)确定橡胶的截面尺寸。假设选用直径为8mm的卸料螺钉，取橡胶上螺钉过孔的直径10mm，则橡胶外径Dπ（D2)-(d2)/4=AD=27(4)计算并校核橡胶的自由高度H0H0=（hx+hm）/（0.35-0.10）=34因为h0/D=34/27=1.26，故所选橡胶符合要求。橡胶的安装高度ha=h0-hy=30.6（mm）（5）凹凸模零件图
