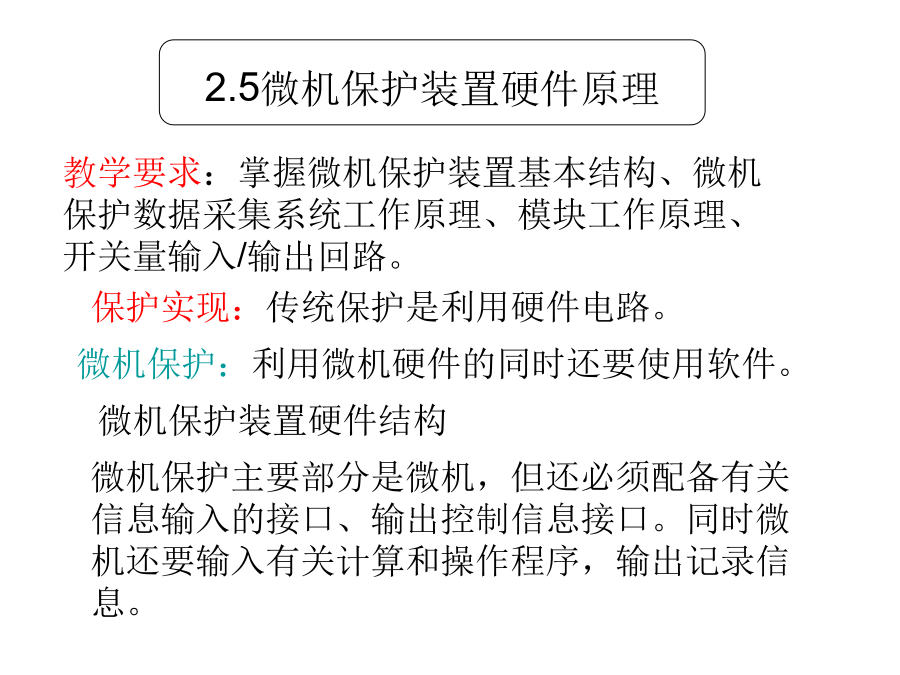

2.5微机保护装置硬件原理2.5微机保护装置硬件原理1、模拟量输入系统常见的存储器有：紫外线擦除电可编程只读存储器EPRROM、电擦除可编程只读存储器EEPROM、快擦写存储器FLASH等。主要回路：打印、显示、键盘、信号灯、语音告警等。2.5.2微机保护数据采集系统1、电压形成回路1）采样保持S/H电路的作用：同时采样：每一个采样周期对所有需要采样的各个通道的量在同一时刻一起采样，叫同时采样。2）低通滤波要求：采样频率必须大于2倍最大频率，这就是采样定理。3多路转换开关A0、A1、A2、A3：四个路数选择线，CPU通过并行接口芯片或其它硬件电路给它们赋以不同的二进制码，选通SA0-SA15中相应的一路电子开关闭合，将此路接通到输出端。EN：使能端，只有在EN端为高电平时多路开关才工作，否则不论A0-A3在什么状态，SA0-A15均处于断开状态。微机保护用的模数转换器绝大多数都是应用逐次逼近法实现的。5电压-频率式数据采集系统2.5.3CPU模块工作原理2)具有VFC接口的保护CPU模块框图原理3)定值固化CPU来的写信号WR与固化开关S组成与门1电路才输出低电平，允许对2817A进行改写。在写过程中，由BUSY端给出一个低电平，通知CPU还没有写完成。
