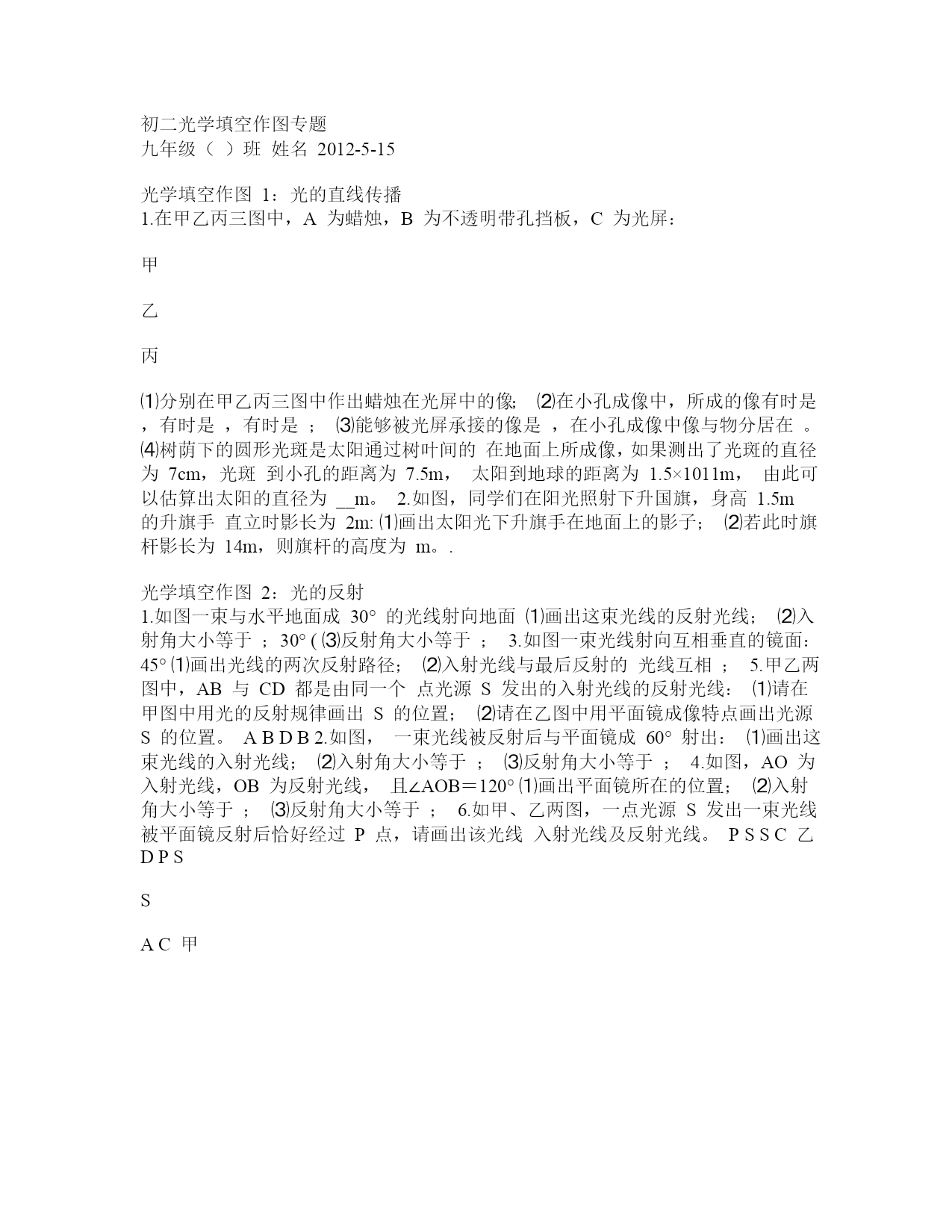

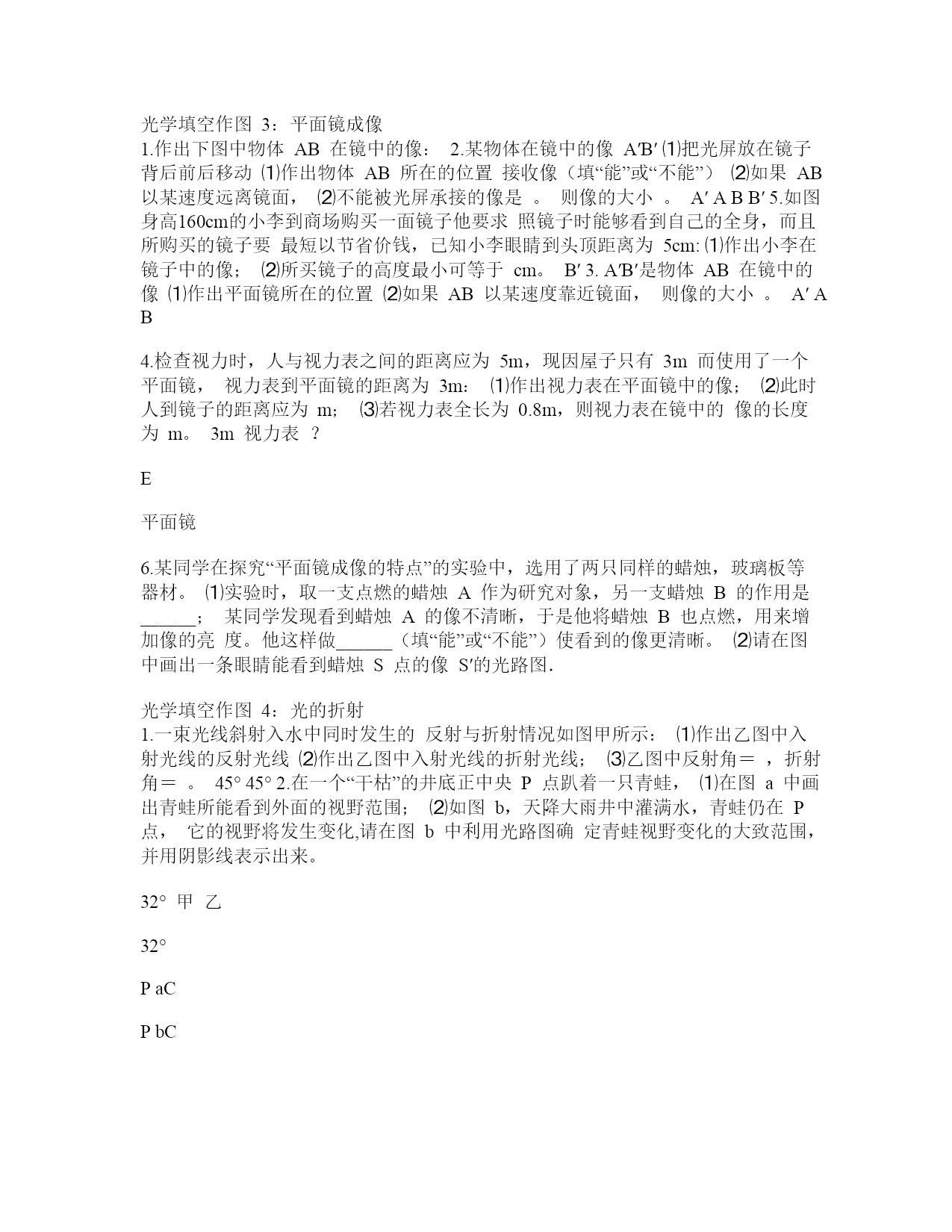

初二光学填空作图专题九年级（）班姓名2012-5-15光学填空作图1：光的直线传播1.在甲乙丙三图中，A为蜡烛，B为不透明带孔挡板，C为光屏：甲乙丙⑴分别在甲乙丙三图中作出蜡烛在光屏中的像；⑵在小孔成像中，所成的像有时是，有时是，有时是；⑶能够被光屏承接的像是，在小孔成像中像与物分居在。⑷树荫下的圆形光斑是太阳通过树叶间的在地面上所成像，如果测出了光斑的直径为7cm，光斑到小孔的距离为7.5m，太阳到地球的距离为1.5×1011m，由此可以估算出太阳的直径为__m。2.如图，同学们在阳光照射下升国旗，身高1.5m的升旗手直立时影长为2m:⑴画出太阳光下升旗手在地面上的影子；⑵若此时旗杆影长为14m，则旗杆的高度为m。.光学填空作图2：光的反射1.如图一束与水平地面成30°的光线射向地面⑴画出这束光线的反射光线；⑵入射角大小等于；30°(⑶反射角大小等于；3.如图一束光线射向互相垂直的镜面：45°⑴画出光线的两次反射路径；⑵入射光线与最后反射的光线互相；5.甲乙两图中，AB与CD都是由同一个点光源S发出的入射光线的反射光线：⑴请在甲图中用光的反射规律画出S的位置；⑵请在乙图中用平面镜成像特点画出光源S的位置。ABDB2.如图，一束光线被反射后与平面镜成60°射出：⑴画出这束光线的入射光线；⑵入射角大小等于；⑶反射角大小等于；4.如图，AO为入射光线，OB为反射光线，且∠AOB＝120°⑴画出平面镜所在的位置；⑵入射角大小等于；⑶反射角大小等于；6.如甲、乙两图，一点光源S发出一束光线被平面镜反射后恰好经过P点，请画出该光线入射光线及反射光线。PSSC乙DPSSAC甲光学填空作图3：平面镜成像1.作出下图中物体AB在镜中的像：2.某物体在镜中的像A′B′⑴把光屏放在镜子背后前后移动⑴作出物体AB所在的位置接收像（填“能”或“不能”）⑵如果AB以某速度远离镜面，⑵不能被光屏承接的像是。则像的大小。A′ABB′5.如图身高160cm的小李到商场购买一面镜子他要求照镜子时能够看到自己的全身，而且所购买的镜子要最短以节省价钱，已知小李眼睛到头顶距离为5cm:⑴作出小李在镜子中的像；⑵所买镜子的高度最小可等于cm。B′3.A′B′是物体AB在镜中的像⑴作出平面镜所在的位置⑵如果AB以某速度靠近镜面，则像的大小。A′AB4.检查视力时，人与视力表之间的距离应为5m，现因屋子只有3m而使用了一个平面镜，视力表到平面镜的距离为3m：⑴作出视力表在平面镜中的像；⑵此时人到镜子的距离应为m；⑶若视力表全长为0.8m，则视力表在镜中的像的长度为m。3m视力表？E平面镜6.某同学在探究“平面镜成像的特点”的实验中，选用了两只同样的蜡烛，玻璃板等器材。⑴实验时，取一支点燃的蜡烛A作为研究对象，另一支蜡烛B的作用是______；某同学发现看到蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度。他这样做______（填“能”或“不能”）使看到的像更清晰。⑵请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图．光学填空作图4：光的折射1.一束光线斜射入水中同时发生的反射与折射情况如图甲所示：⑴作出乙图中入射光线的反射光线⑵作出乙图中入射光线的折射光线；⑶乙图中反射角＝，折射角＝。45°45°2.在一个“干枯”的井底正中央P点趴着一只青蛙，⑴在图a中画出青蛙所能看到外面的视野范围；⑵如图b，天降大雨井中灌满水，青蛙仍在P点，它的视野将发生变化,请在图b中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。32°甲乙32°PaCPbC3.在图甲、乙中，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。甲乙4.在图甲乙丙中，一束光线分别射到直角形、三棱镜和半圆玻璃砖的一个面．作出这束光线进入玻璃内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．5.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如下图所示，请画出这束光线在水中传播并射出水面的光路图。甲乙丙眼6.如图所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置．画出：（1）A1发出的光经水面反射进入人眼的光路图．（2）A2发出的光进入人眼的光路图．A1空气水A2光学填空作图5：透镜对光线的作用1.完成下列凸透镜中的光路图FFFFFFFFFFFF2.完成下列凹透镜中的光路图FFFFFF3.完成下列凸透镜中的光路图FFFF4.根据入射光线和折射光线，在方
