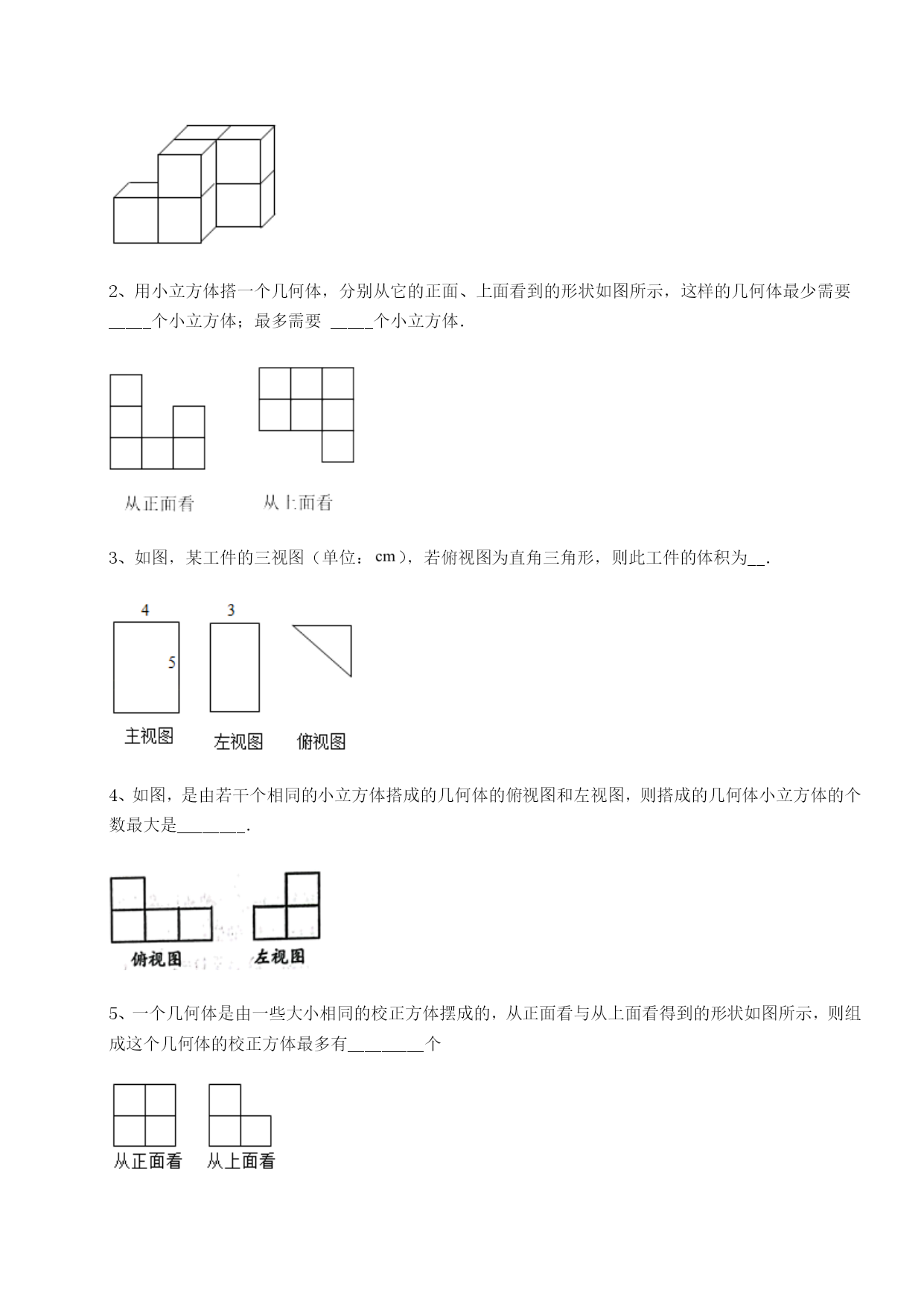

河南开封市金明中学数学九年级下册第二十九章投影与视图章节练习考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、立体图形如图，从上面看到的图形应是（）A．B．C．D．2、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（）A．左视图和俯视图不变B．主视图和左视图不变C．主视图和俯视图不变D．都不变3、如图是一个由多个相同小正方体堆积而成的几何体的俯视图．图中所示数字为该位置小正方体的个数，则这个几何体的主视图是（）A．B．C．D．4、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（）A．15个B．13个C．11个D．5个5、如图是一个几何体的实物图，则其主视图是（）A．B．C．D．6、如图是一根空心方管，它的主视图是（）A．B．C．D．7、如图所示的几何体左视图是（）A．B．C．D．8、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（）A．6B．7C．8D．99、图中几何体的左视图是（）A．B．C．D．10、如图所示几何体的左视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．2、用小立方体搭一个几何体，分别从它的正面、上面看到的形状如图所示，这样的几何体最少需要_____个小立方体；最多需要_____个小立方体．3、如图，某工件的三视图（单位：），若俯视图为直角三角形，则此工件的体积为__．4、如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则搭成的几何体小立方体的个数最大是________．5、一个几何体是由一些大小相同的校正方体摆成的，从正面看与从上面看得到的形状如图所示，则组成这个几何体的校正方体最多有_________个6、一个“粮仓”的三视图如图所示（单位：），则它的侧面积是________．7、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．8、用一些完全相同的正方体木块搭几何体，从其正面和上面看到的形状图如图所示，则搭成这个几何体所用正方体木块的个数最少为__________．9、找出与图中几何体对应的从三个方向看到的图形，并在横线上填上对应的序号．————————————————————————10、如图为一个长方体，则该几何体从左面看得到的图形的面积为__________．三、解答题（5小题，每小题10分，共计50分）1、如图是由7个棱长为1的小正方体搭成的几何体．（1）请分别画出这个几何体的主视图、左视图和俯视图；（2）这个几何体的表面积为（包括底面积）；（3）若使得该几何体的俯视图和左视图不变，则最多还可以放个相同的小正方体．2、如图为一个机器零件的三视图（俯视图是一个正三角形）．（1）画出这个机器零件的几何体并说出几何体的名称；（2）根据图中标注的数据算出这个几何体的表面积．3、用若干个小立方块搭一几何体，使它从正面看和从上面看得到的图形如图所示．从上面看得到的图形中小正方形里的字母表示在该位置小立方块的个数．请问：（1）表示几？这个几何体由几个小立方块搭成？（2）画出该几何体从左面看得到的图形．4、我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图是一个由7个相同的小正方体搭成的几何体，请从图的正面、左面和上面看这个几何体，并在所给的图中画出各自的图形．5、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．
