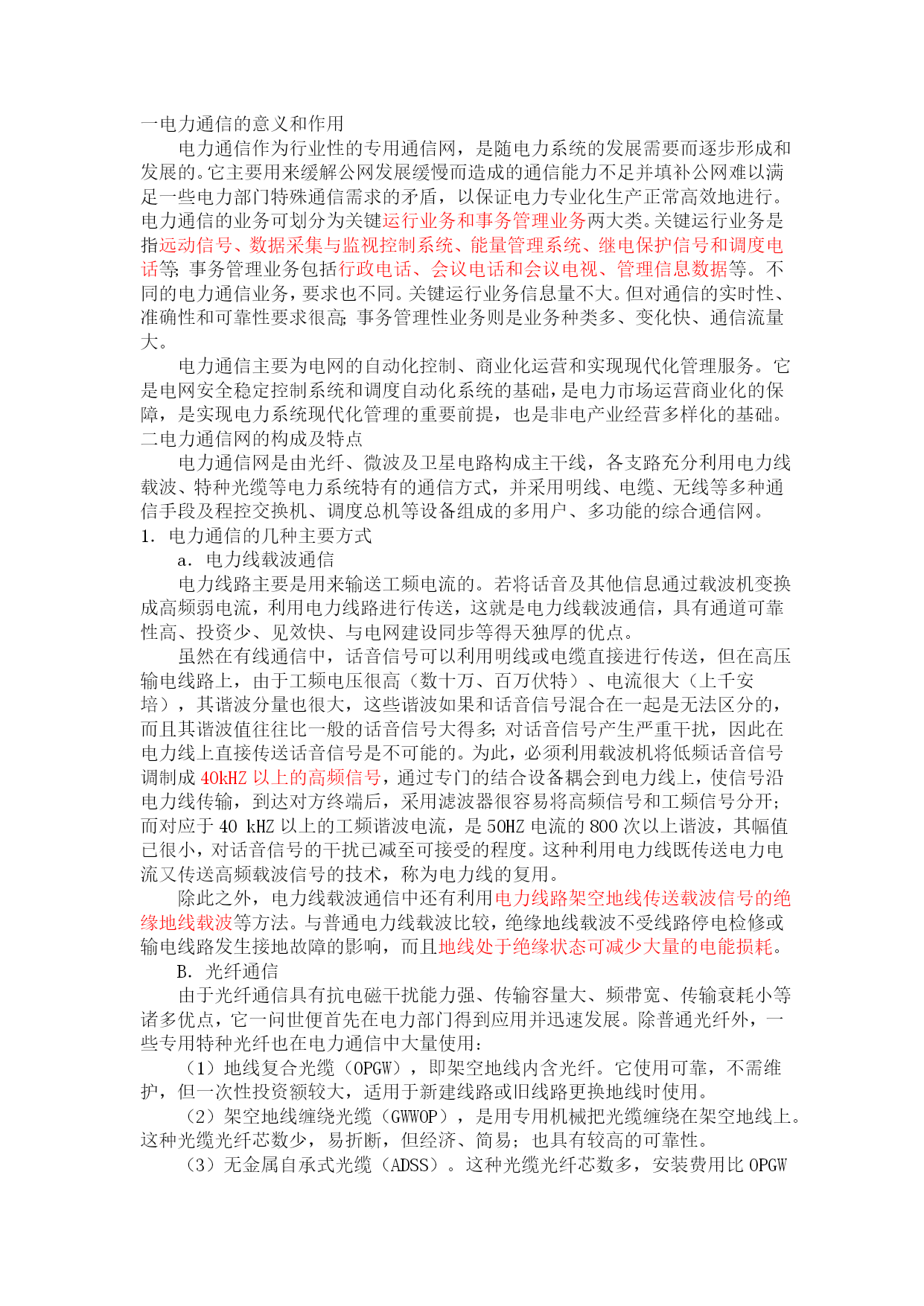

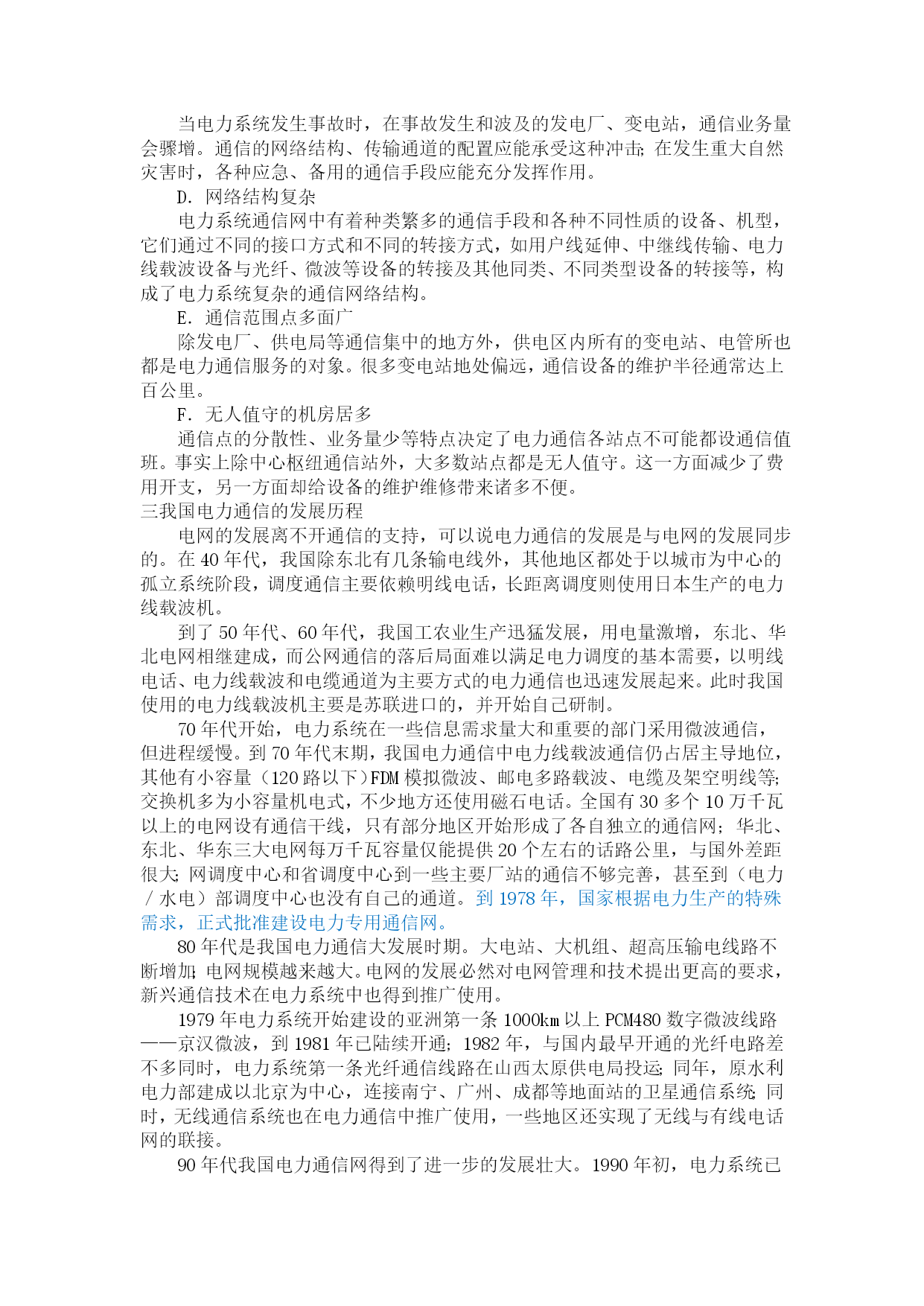

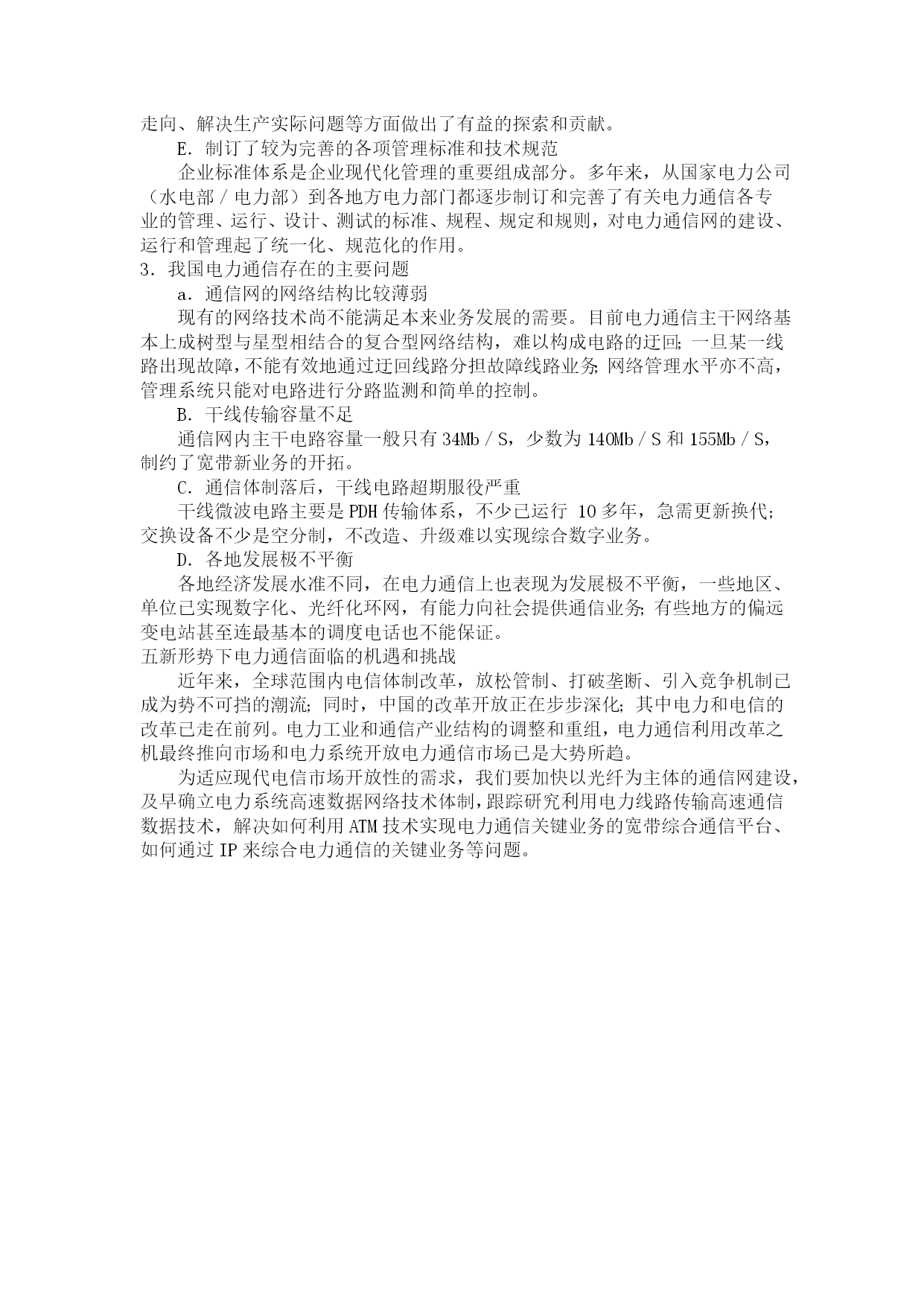

一电力通信的意义和作用电力通信作为行业性的专用通信网,是随电力系统的发展需要而逐步形成和发展的。它主要用来缓解公网发展缓慢而造成的通信能力不足并填补公网难以满足一些电力部门特殊通信需求的矛盾,以保证电力专业化生产正常高效地进行。电力通信的业务可划分为关键运行业务和事务管理业务两大类。关键运行业务是指远动信号、数据采集与监视控制系统、能量管理系统、继电保护信号和调度电话等;事务管理业务包括行政电话、会议电话和会议电视、管理信息数据等。不同的电力通信业务,要求也不同。关键运行业务信息量不大。但对通信的实时性、准确性和可靠性要求很高;事务管理性业务则是业务种类多、变化快、通信流量大。电力通信主要为电网的自动化控制、商业化运营和实现现代化管理服务。它是电网安全稳定控制系统和调度自动化系统的基础,是电力市场运营商业化的保障,是实现电力系统现代化管理的重要前提,也是非电产业经营多样化的基础。二电力通信网的构成及特点电力通信网是由光纤、微波及卫星电路构成主干线,各支路充分利用电力线载波、特种光缆等电力系统特有的通信方式,并采用明线、电缆、无线等多种通信手段及程控交换机、调度总机等设备组成的多用户、多功能的综合通信网。1.电力通信的几种主要方式a.电力线载波通信电力线路主要是用来输送工频电流的。若将话音及其他信息通过载波机变换成高频弱电流,利用电力线路进行传送,这就是电力线载波通信,具有通道可靠性高、投资少、见效快、与电网建设同步等得天独厚的优点。虽然在有线通信中,话音信号可以利用明线或电缆直接进行传送,但在高压输电线路上,由于工频电压很高(数十万、百万伏特)、电流很大(上千安培),其谐波分量也很大,这些谐波如果和话音信号混合在一起是无法区分的,而且其谐波值往往比一般的话音信号大得多;对话音信号产生严重干扰,因此在电力线上直接传送话音信号是不可能的。为此,必须利用载波机将低频话音信号调制成40kHZ以上的高频信号,通过专门的结合设备耦会到电力线上,使信号沿电力线传输,到达对方终端后,采用滤波器很容易将高频信号和工频信号分开;而对应于40kHZ以上的工频谐波电流,是50HZ电流的800次以上谐波,其幅值已很小,对话音信号的干扰已减至可接受的程度。这种利用电力线既传送电力电流又传送高频载波信号的技术,称为电力线的复用。除此之外,电力线载波通信中还有利用电力线路架空地线传送载波信号的绝缘地线载波等方法。与普通电力线载波比较,绝缘地线载波不受线路停电检修或输电线路发生接地故障的影响,而且地线处于绝缘状态可减少大量的电能损耗。B.光纤通信由于光纤通信具有抗电磁干扰能力强、传输容量大、频带宽、传输衰耗小等诸多优点,它一问世便首先在电力部门得到应用并迅速发展。除普通光纤外,一些专用特种光纤也在电力通信中大量使用:(1)地线复合光缆(OPGW),即架空地线内含光纤。它使用可靠,不需维护,但一次性投资额较大,适用于新建线路或旧线路更换地线时使用。(2)架空地线缠绕光缆(GWWOP),是用专用机械把光缆缠绕在架空地线上。这种光缆光纤芯数少,易折断,但经济、简易;也具有较高的可靠性。(3)无金属自承式光缆(ADSS)。这种光缆光纤芯数多,安装费用比OPGW低,一般不需停电施工,还能避免雷击。因为它与电力线路无关,而且重量轻、价格适中,安装维护都比较方便,但易产生电腐蚀。(4)其他。如相线复合光缆(OPPC)、金属销装自承式光缆(MASS)等。电力特殊光缆受外力破坏的可能性小,可靠性高,虽然其本身造价较高,但施工建设成本较低。经过10多年的发展,电力特殊光缆制造及工程设计已经成熟,特别是OPGW和ADSS,在国内已经得到大规模的应用,如三峡工程中的长距离主干OPGW光缆线路等。其次体现在本地传输方面,城市内电力系统的杆路、沟道资源也可以为通信服务。特种光纤依托于电力系统自身的线路资源,避免了在频率资源、路由协调、电磁兼容等方面与外界的矛盾,有很大的主动灵活性。MASS是介于OPGW与ADSS之间的产品,作为自承光缆应用时主要考虑强度和弧垂以及与相邻导线的安全间距。与中心管单层铠装的OPGW类似,MASS采用中心不锈钢管光纤单元,铠装线通常采用镀锌钢丝或铝包钢丝,结构简单,价格低廉。它不必象OPGW要考虑短路电流和热容量,更不要象OPPC要考虑绝缘、载流量和阻抗,只要象ADSS要考虑安装场强,其铠装的作用仅是容纳和保护光纤,提高抗拉强度。MASS充分的利用电力铁塔(杆塔)的资源,它的材料成本(相同抗拉强度)与ADSS相比较有很大的优势。结构与性能特点:1、在中心不锈钢管光纤单元的外面包敷一层铝包钢丝或镀锌钢丝。2、典型的MASS的外径只有6.5~10mm,对杆塔的负荷很小,在特定的跨距和弧垂下很有优势。3、要与ADSS选择的挂点相同,在场强最弱点。4、因为MASS
