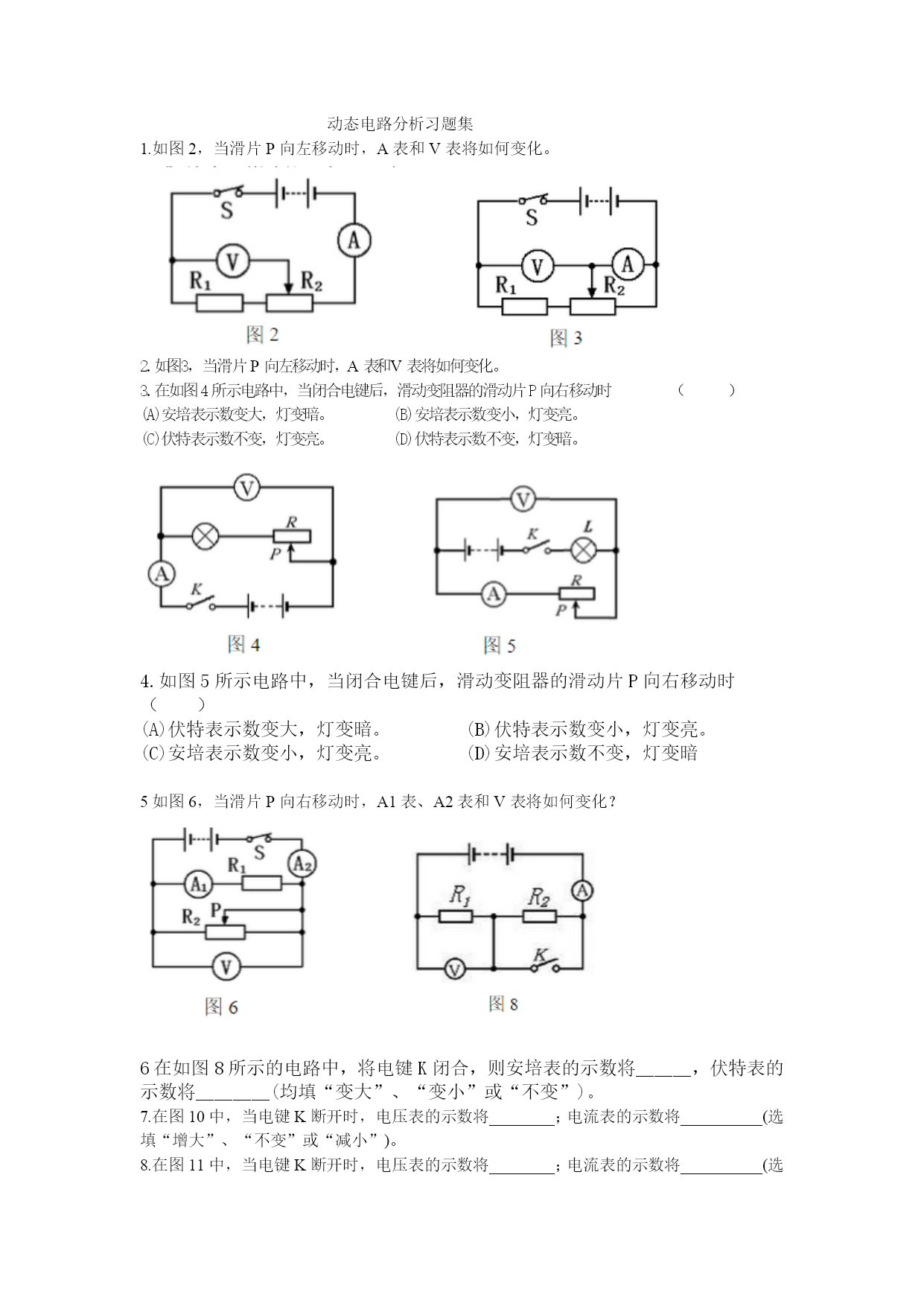

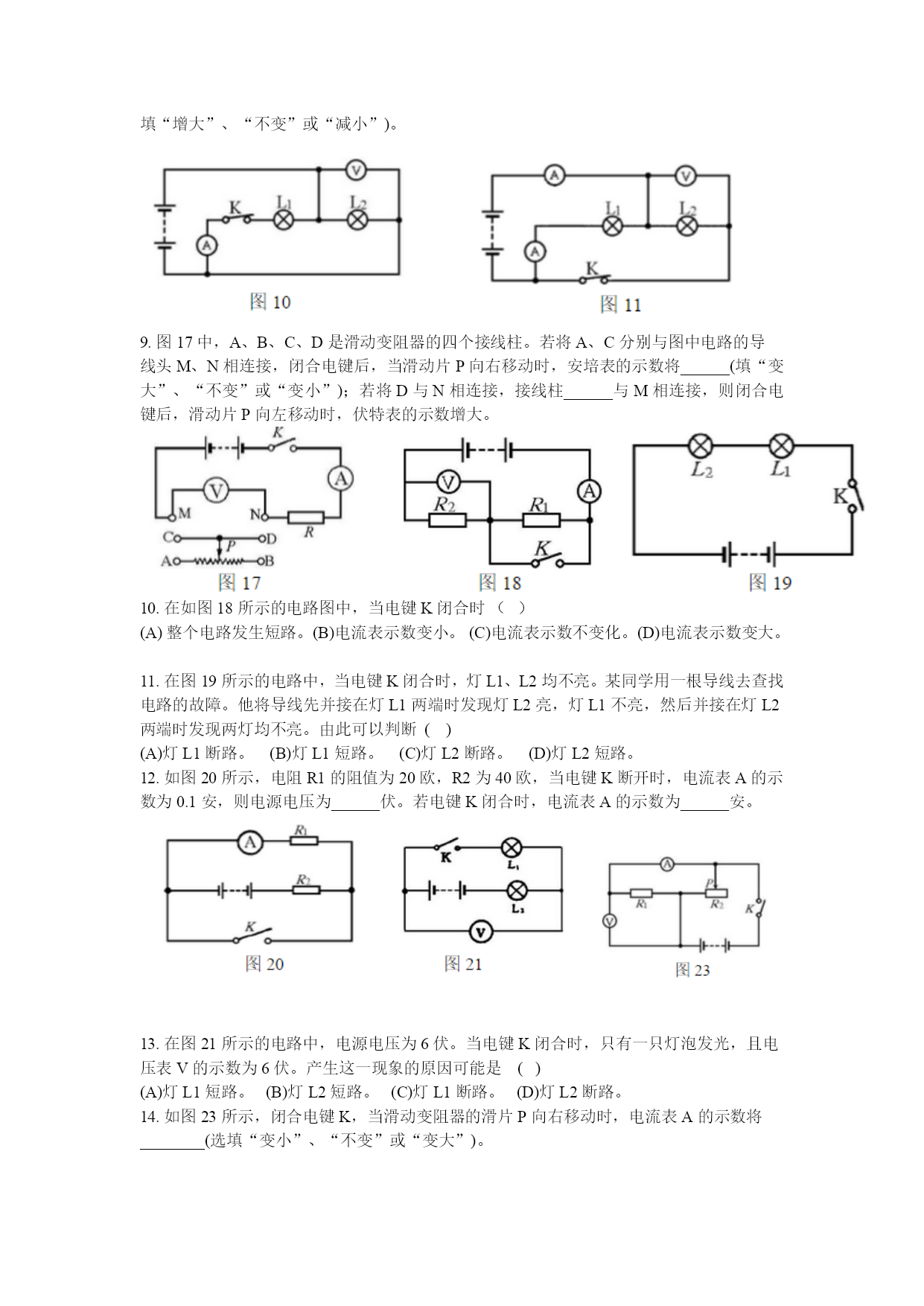

动态电路分析习题集1.如图2，当滑片P向左移动时，A表和V表将如何变化。如图3，当滑片P向左移动时，A表和V表将如何变化。在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D)伏特表示数不变，灯变暗。4.如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗5如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？6在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。在图10中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。在图11中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。9.图17中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。10.在如图18所示的电路图中，当电键K闭合时（）(A)整个电路发生短路。(B)电流表示数变小。(C)电流表示数不变化。(D)电流表示数变大。11.在图19所示的电路中，当电键K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断()(A)灯L1断路。(B)灯L1短路。(C)灯L2断路。(D)灯L2短路。12.如图20所示，电阻R1的阻值为20欧，R2为40欧，当电键K断开时，电流表A的示数为0.1安，则电源电压为______伏。若电键K闭合时，电流表A的示数为______安。13.在图21所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。14.如图23所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表A的示数将________(选填“变小”、“不变”或“变大”)。A不变V变小2.V不变A变大3.D4.A5.A1不变A2变小V不变变大变大7.不变变小8.A上变小A下不变V变小变小B10.D11A12.60.13.B14不变
