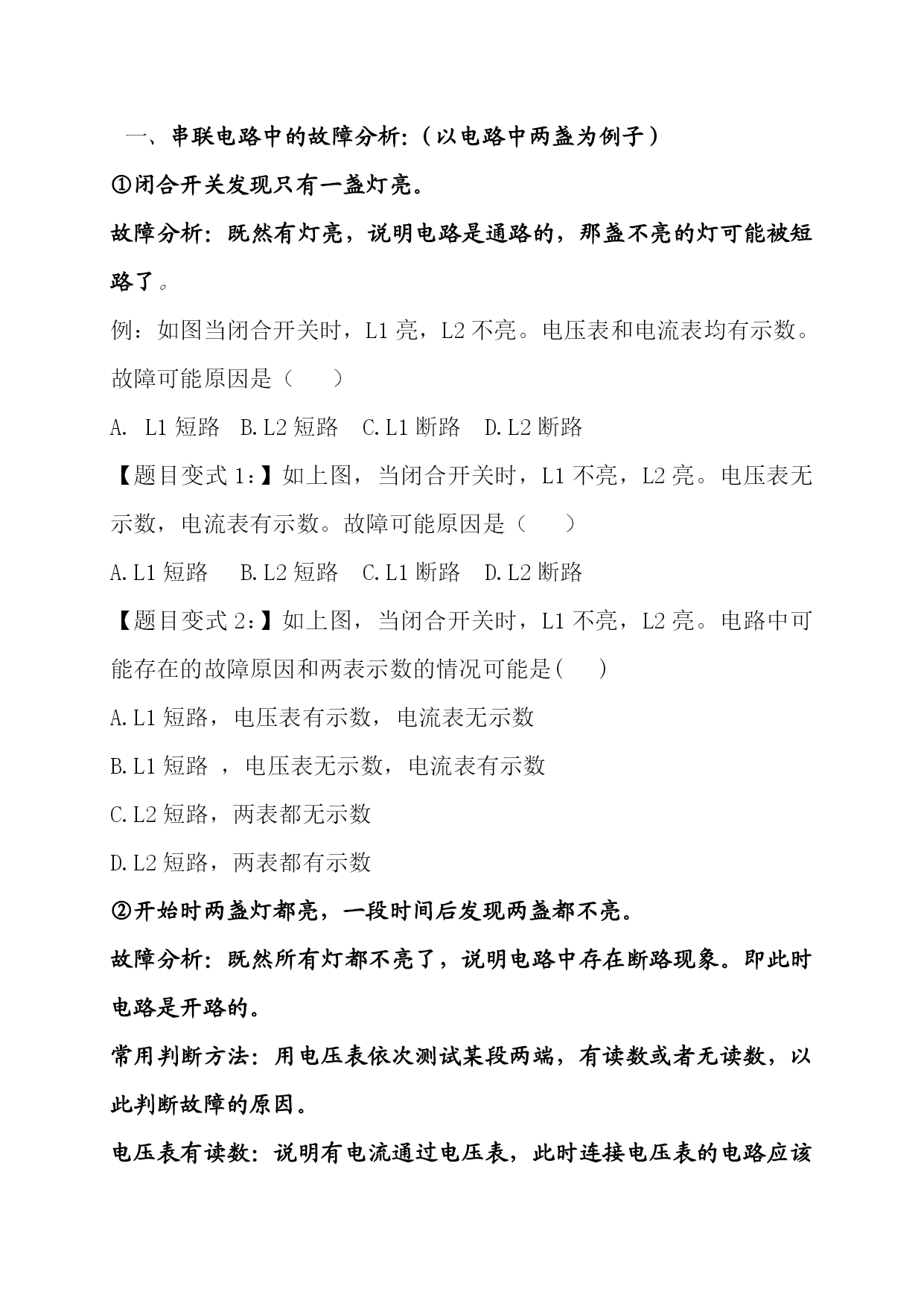

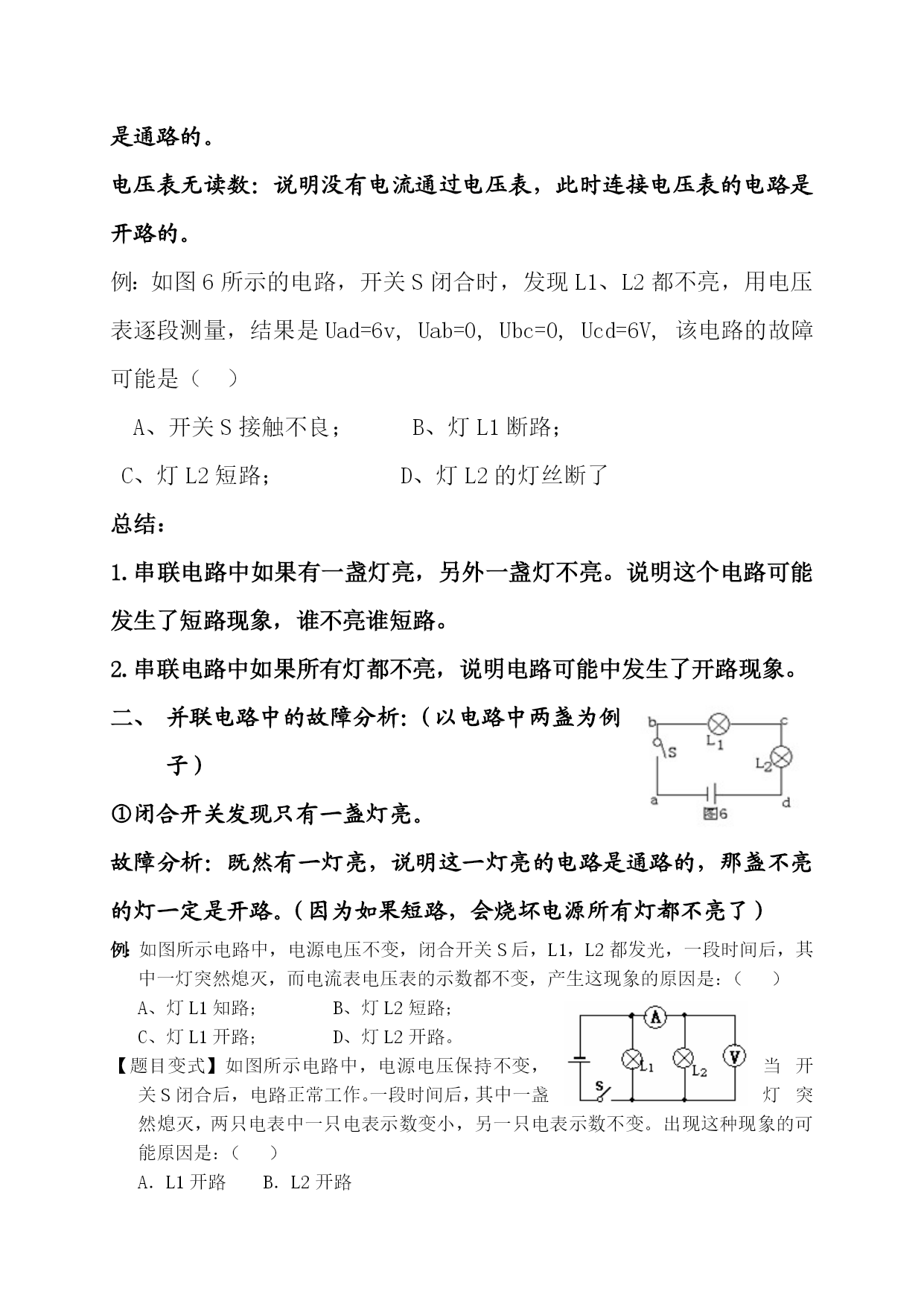

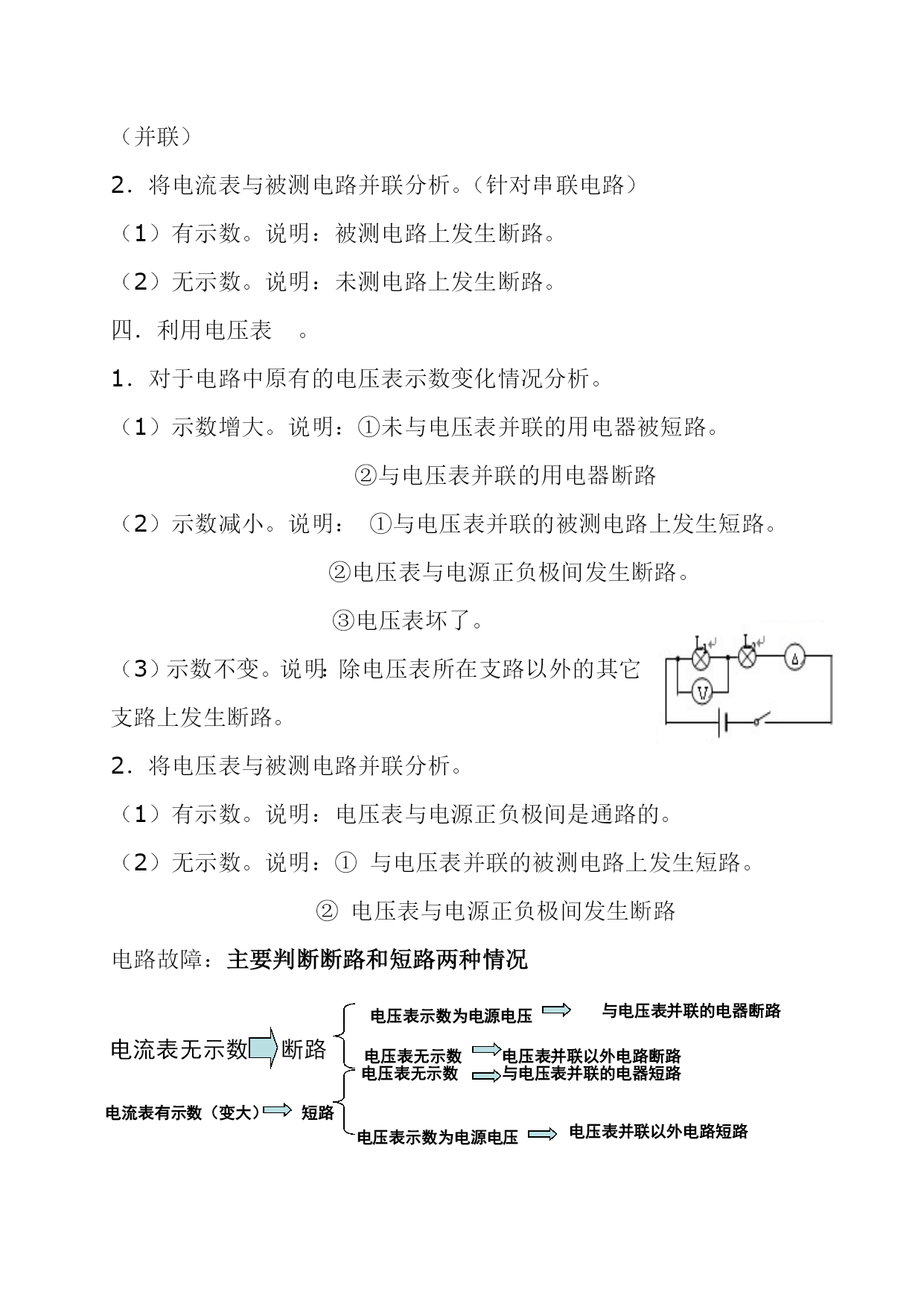

初中物理电学电路故障分析学习目标：通过学习掌握基本电路故障分析与诊断。初三物理电路故障分析Ⅰ．常见电路故障：短路或断路。Ⅱ．简单故障：1．电源发热必然发生电源短路。2．串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。3．并联电路中的故障大多直接利用并联电路特点就可分析得出。Ⅲ．检测其它电路故障方法：一．将完好的用电器与被测电路并联。（针对串联电路中的断路故障）1．用电器正常工作。说明：被测电路上发生断路。2．用电器不能工作。说明：未测电路上发生断路。二．用导线与被测电路并联。（针对串联电路）1．未测电路正常工作。说明：被测电路上发生断路。2．未测电路不能工作。说明：未测电路上发生断路。三．利用电流表1．对于电路中原有的电流表示数变化情况分析。（1）示数增大。说明：电路（或支路）中部分用电器被短路。（所有用电器都被短路，则电流表烧毁）（2）示数减小。说明：①电路（或支路）中发生断路。②电流表坏了。（3）示数不变。说明：除电流表所在支路以外的其它支路上发生断路。（并联）2．将电流表与被测电路并联分析。（针对串联电路）（1）有示数。说明：被测电路上发生断路。（2）无示数。说明：未测电路上发生断路。四．利用电压表。1．对于电路中原有的电压表示数变化情况分析。（1）示数增大。说明：①未与电压表并联的用电器被短路。②与电压表并联的用电器断路（2）示数减小。说明：①与电压表并联的被测电路上发生短路。②电压表与电源正负极间发生断路。③电压表坏了。（3）示数不变。说明：除电压表所在支路以外的其它支路上发生断路。2．将电压表与被测电路并联分析。（1）有示数。说明：电压表与电源正负极间是通路的。（2）无示数。说明：①与电压表并联的被测电路上发生短路。②电压表与电源正负极间发生断路电路故障：主要判断断路和短路两种情况与电压表并联的电器断路电流表无示数断路电压表无示数电压表并联以外电路断路电压表示数为电源电压电压表无示数与电压表并联的电器短路短路电流表有示数（变大）电压表并联以外电路短路电压表示数为电源电压一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。例：如图当闭合开关时，L1亮，L2不亮。电压表和电流表均有示数。故障可能原因是（）L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。电压表无示数，电流表有示数。故障可能原因是（）L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。电路中可能存在的故障原因和两表示数的情况可能是()L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。故障分析：既然所有灯都不亮了，说明电路中存在断路现象。即此时电路是开路的。常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0,Ubc=0,Ucd=6V,该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。【题目变式】如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（）A．L1开路B．L2开路C．L1短路D．L2短路②并联两灯都不亮的情况比较复杂在这里就不做详细的研究了。总结：并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）回馈练习：1、如图所示，当开
