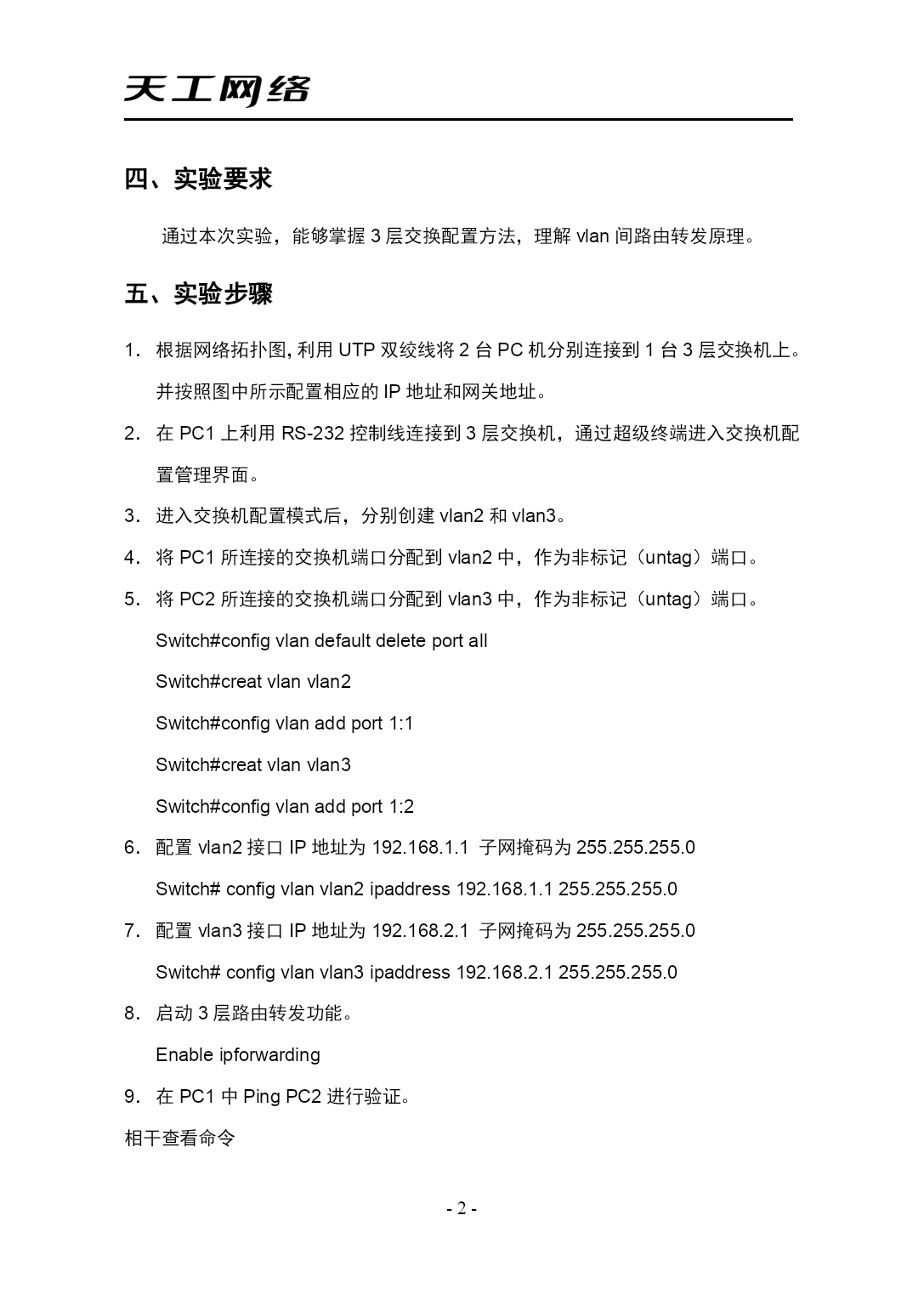

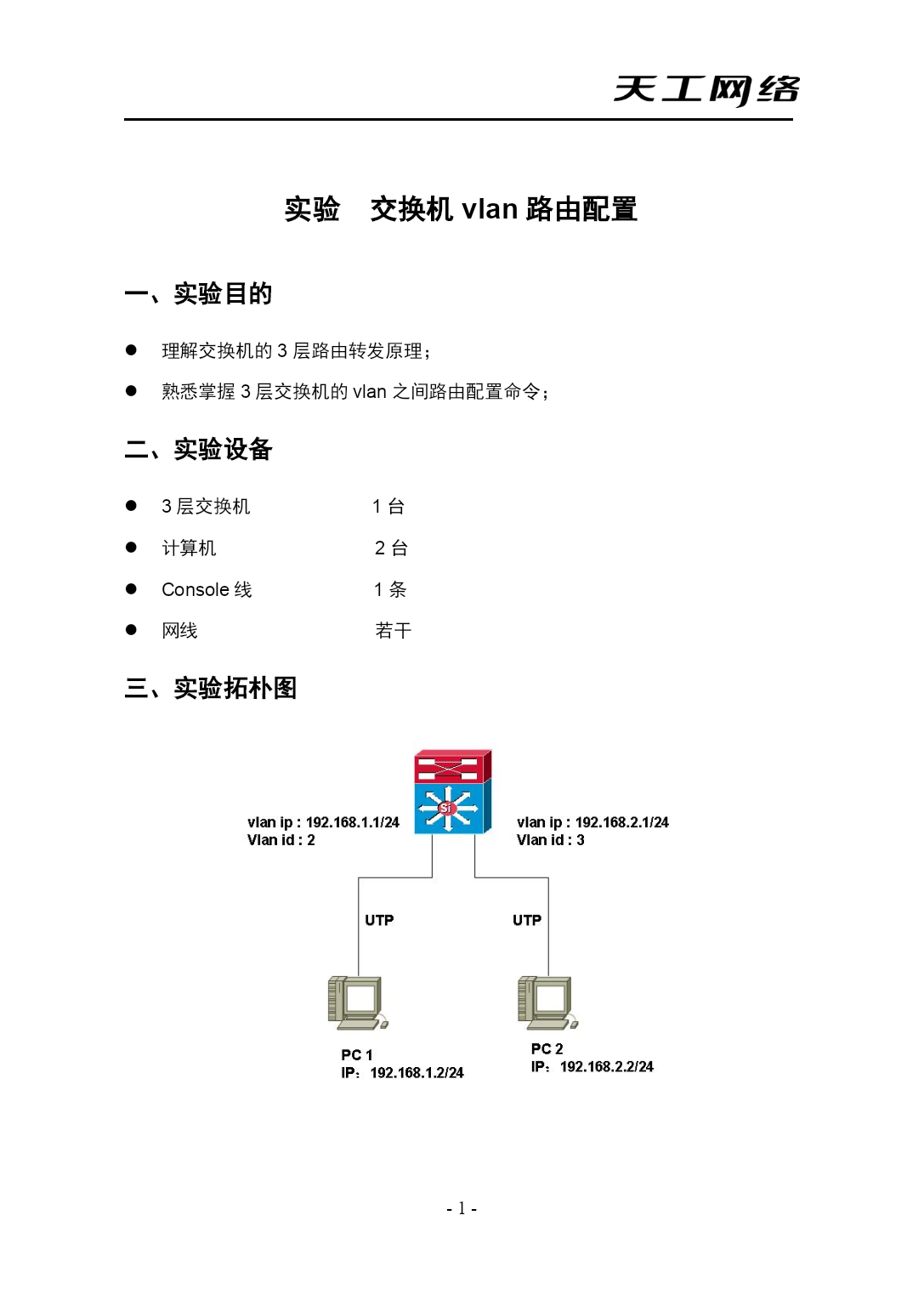

----实验交换机vlan路由配置一、实验目的理解交换机的3层路由转发原理；熟悉掌握3层交换机的vlan之间路由配置命令；二、实验设备3层交换机1台计算机2台Console线1条网线若干三、实验拓朴图四、实验要求通过本次实验，能够掌握3层交换配置方法，理解vlan间路由转发原理。五、实验步骤根据网络拓扑图，利用UTP双绞线将2台PC机分别连接到1台3层交换机上。并按照图中所示配置相应的IP地址和网关地址。在PC1上利用RS-232控制线连接到3层交换机，通过超级终端进入交换机配置管理界面。进入交换机配置模式后，分别创建vlan2和vlan3。将PC1所连接的交换机端口分配到vlan2中，作为非标记（untag）端口。将PC2所连接的交换机端口分配到vlan3中，作为非标记（untag）端口。Switch#configvlandefaultdeleteportallSwitch#creatvlanvlan2Switch#configvlanaddport1:1Switch#creatvlanvlan3Switch#configvlanaddport1:2配置vlan2接口IP地址为192.168.1.1子网掩码为255.255.255.0Switch#configvlanvlan2ipaddress192.168.1.1255.255.255.0配置vlan3接口IP地址为192.168.2.1子网掩码为255.255.255.0Switch#configvlanvlan3ipaddress192.168.2.1255.255.255.0启动3层路由转发功能。Enableipforwarding在PC1中PingPC2进行验证。相干查看命令Switch#showvlan六、实验结果通过对3层交换机进行相应的配置，利用3层转发功能实现vlan间PC的互相访问，掌握在3层交换网络中的vlan之间路由转发的配置方法。
