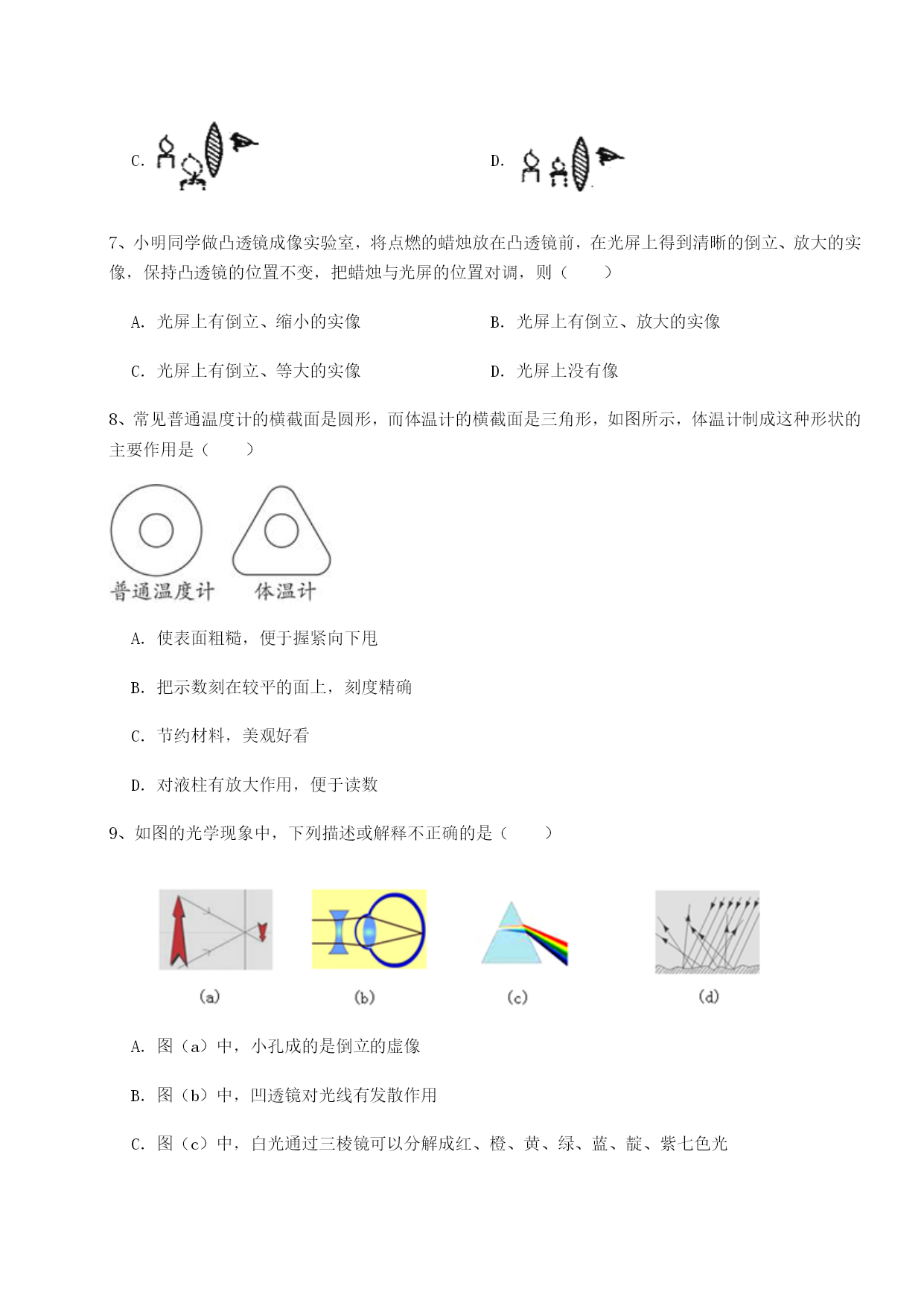

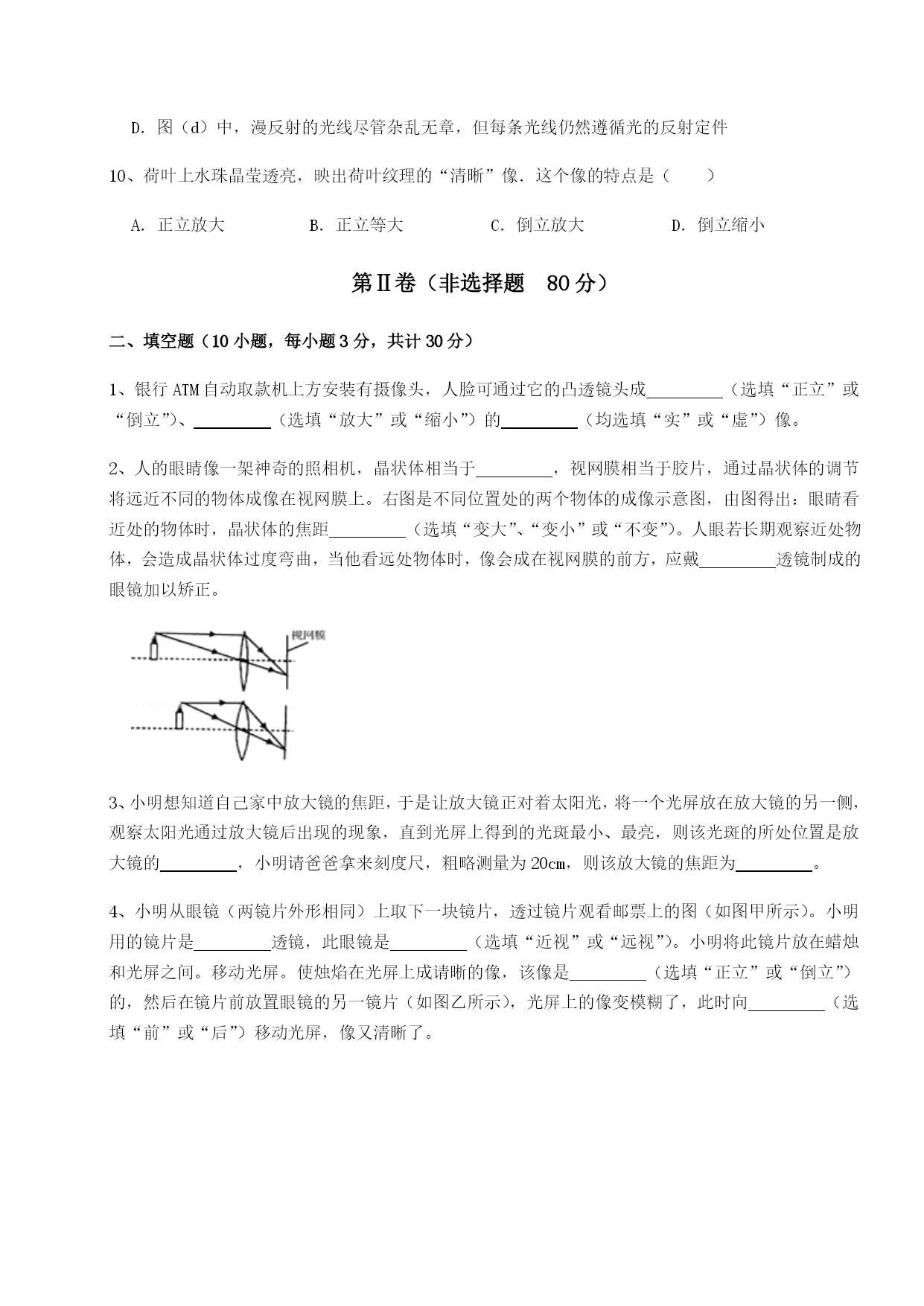

重庆市实验中学物理北师大版八年级（下册）常见的光学仪器专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．2、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像3、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．4、如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．照相机是根据物体放在d点时的成像特点制成的B．幻灯机是根据物体放在c点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似5、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的6、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．7、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像8、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数9、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件10、荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、银行ATM自动取款机上方安装有摄像头，人脸可通过它的凸透镜头成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（均选填“实”或“虚”）像。2、人的眼睛像一架神奇的照相机，晶状体相当于，视网膜相当于胶片，通过晶状体的调节将远近不同的物体成像在视网膜上。右图是不同位置处的两个物体的成像示意图，由图得出：眼睛看近处的物体时，晶状体的焦距（选填“变大”、“变小”或“不变”）。人眼若长期观察近处物体，会造成晶状体过度弯曲，当他看远处物体时，像会成在视网膜的前方，应戴透镜制成的眼镜加以矫正。3、小明想知道自己家中放大镜的焦距，于是让放大镜正对着太阳光，将一个光屏放在放大镜的另一侧，观察太阳光通过放大镜后出现的现象，直到光屏上得到的光斑最小、最亮，则该光斑的所处位置是放大镜的，小明请爸爸拿来刻度尺，粗略测量为20cm，则该放大镜的焦距为。4、小明从眼镜（两镜片外形相同）上取下一块镜片，透过镜片观看邮票上的图（如图甲所示）。小明用的镜片是透镜，此眼镜是（选填“近视”或“远视”）。小明将此镜片放在蜡烛和光屏之间。移动光屏。使烛焰在光屏上成请晰的像，该像是（选填“正立”或“倒立”）的，然后在镜片前放置眼镜的另一镜片（如图乙所示），光屏上的像变模糊了，此时向（选填“前”或“后”）移动光屏，像又清晰了。5、如图是装有水的圆柱形玻璃杯，将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、放大的(选填“实”或“虚”)像。6、人的眼睛在结构上和照相机非常相似，晶状体相当于一个凸透镜，能使物体成像在视网膜上．在如图甲、乙
