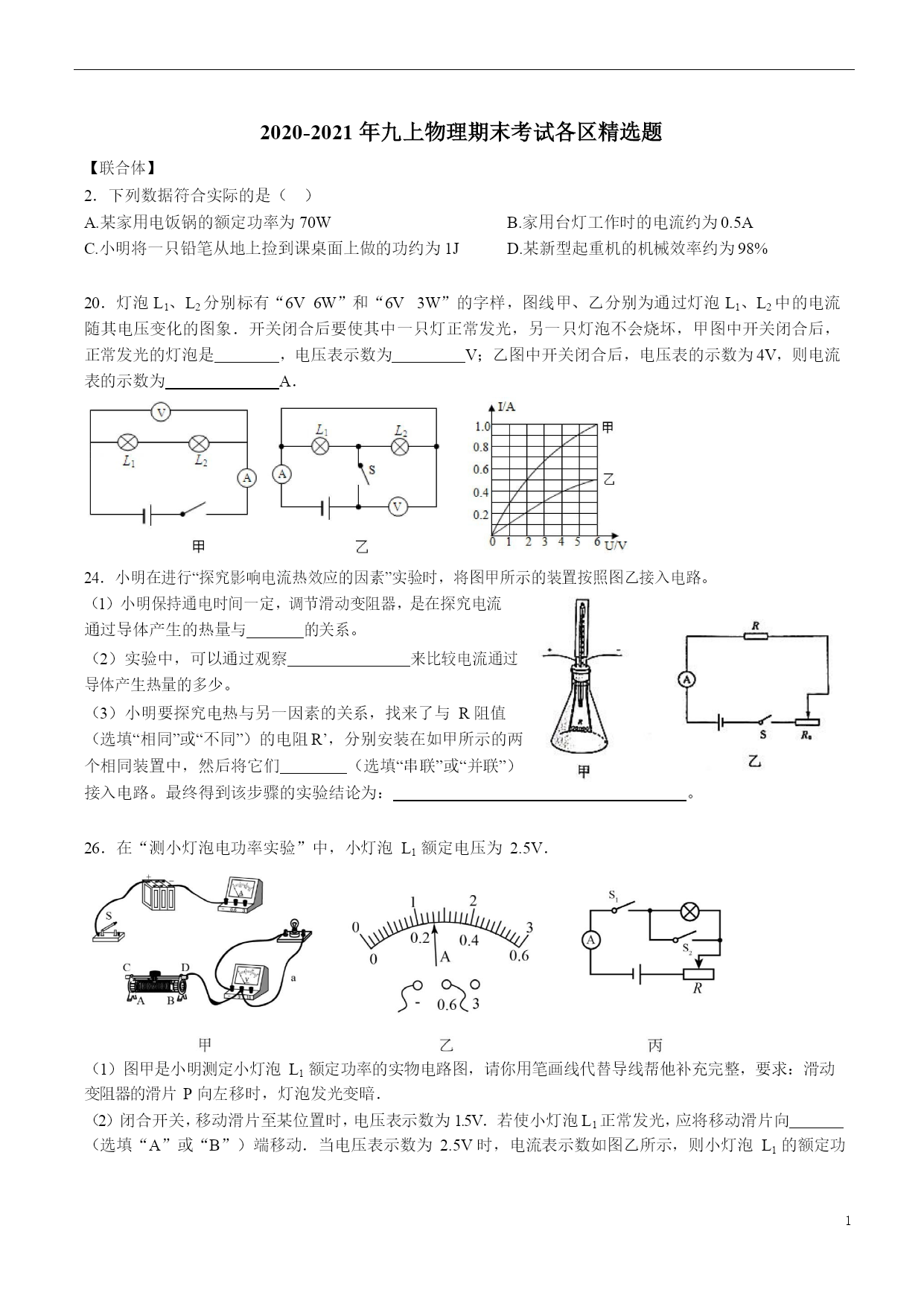

2020-2021年九上物理期末考试各区精选题【联合体】2．下列数据符合实际的是（）A.某家用电饭锅的额定功率为70WB.家用台灯工作时的电流约为0.5AC.小明将一只铅笔从地上捡到课桌面上做的功约为1JD.某新型起重机的机械效率约为98%20．灯泡L1、L2分别标有“6V6W”和“6V3W”的字样，图线甲、乙分别为通过灯泡L1、L2中的电流随其电压变化的图象．开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中开关闭合后，正常发光的灯泡是，电压表示数为V；乙图中开关闭合后，电压表的示数为4V，则电流表的示数为A．24．小明在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。（1）小明保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与的关系。（2）实验中，可以通过观察来比较电流通过导体产生热量的多少。（3）小明要探究电热与另一因素的关系，找来了与R阻值（选填“相同”或“不同”）的电阻R’，分别安装在如甲所示的两个相同装置中，然后将它们（选填“串联”或“并联”）接入电路。最终得到该步骤的实验结论为：。26．在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V．（1）图甲是小明测定小灯泡L1额定功率的实物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗．（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V．若使小灯泡L1正常发光，应将移动滑片向（选填“A”或“B”）端移动．当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为W．（3）仅用该实验装置中的器材，以下探究活动能够完成的个数是．①测量小灯泡的电阻②探究串联电路电流的特点③探究串联电路电压的特点A.0个B.1个C.2个D.3个（4）为测量额定电流为I0的小灯泡L2的额定功率，小明又设计了如图丙所示的电路，电源电压U电不变，实验步骤如下：①闭合开关（选填“S1”或“S1、S2”），移动滑动变阻器的滑片，使；②再（选填“闭合”或“断开”）开关S2，保持滑动变阻器滑片的位置不变，读出电流表的示数I；③小灯泡L2额定功率的表达式为P额=（用U电、I0、I表示）（2分）．【鼓楼区】7．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学对如图所示电路进行测试分析，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良12．如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V，如图乙是灯泡的电流-电压图象，下列说法正确的是（）A．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8WB．电源电压3VC．灯泡正常发光时，灯丝电阻是5ΩD．只闭合开关S、S1时，电压表的示数变化范围：1.5V～6V16．下列两个装置都可以通过燃料燃烧，将化学能转化为内能，并利用内能做功．观察甲、乙两图情景．（1）在图甲中，按动火花发生器的按钮．可以观察到的现象是．（2）从能量转化方面看，图甲的实验过程与四冲程汽油机的冲程相似．（3）甲、乙两个装置对应两种不同热机原理，其中与图乙对应的热机是燃机．在工业实际应用中，与图（选填甲、乙序号）原理对应的热机效率一般更高．20．如图甲所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．则：（1）电源电压为V;（2）图乙中，表示电压表V2的示数随电流表示数变化的图线是（选填“ec”或“dc"）;（3）滑片从b点滑到a点的过程中，电路消耗的总功率最大值为W;（4）滑片在a点时，10s内电阻R消耗的电能为J．28．某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0=10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比．弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计．圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2．当水位处于最高位置A时，M刚好浸没在水
