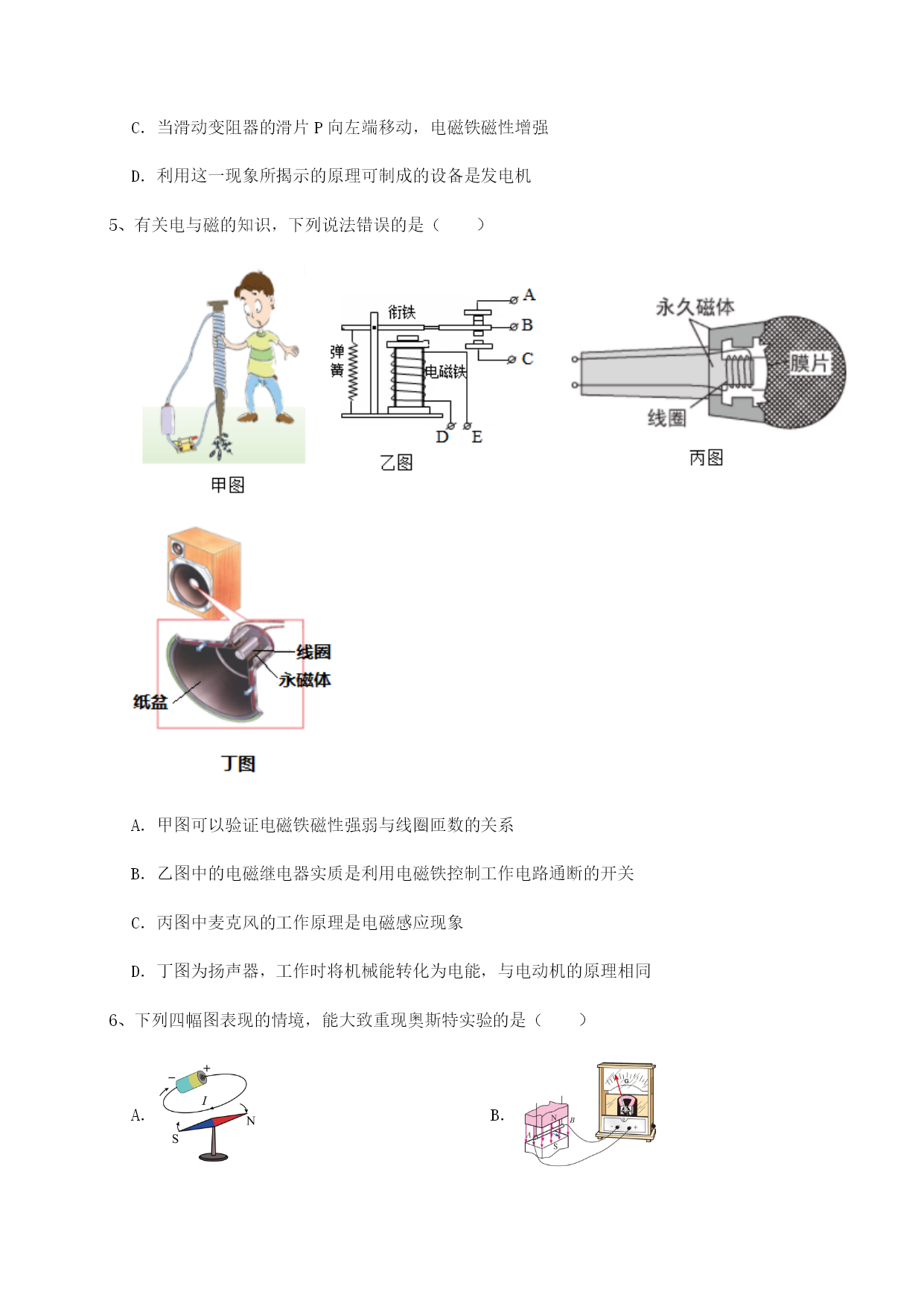

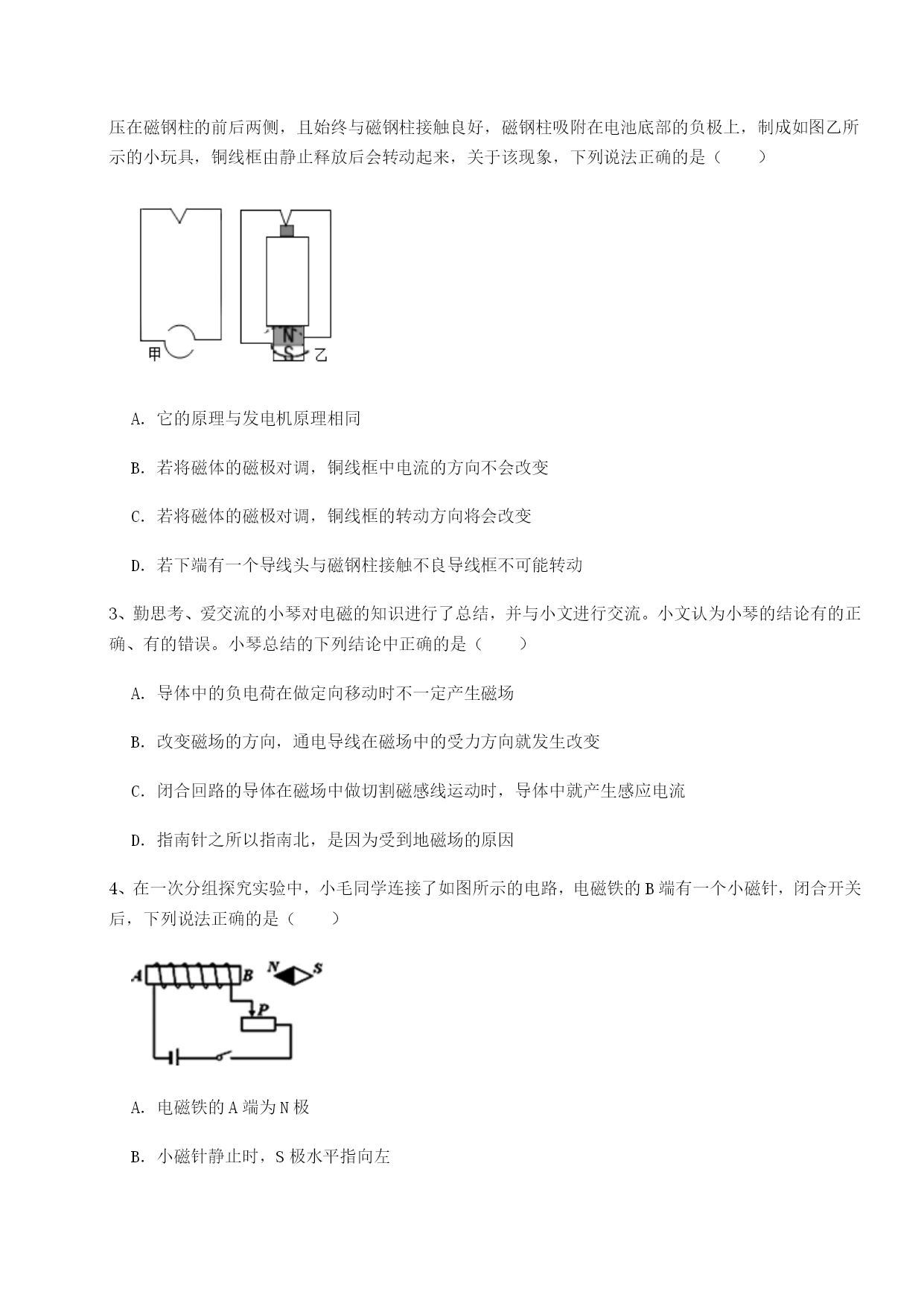

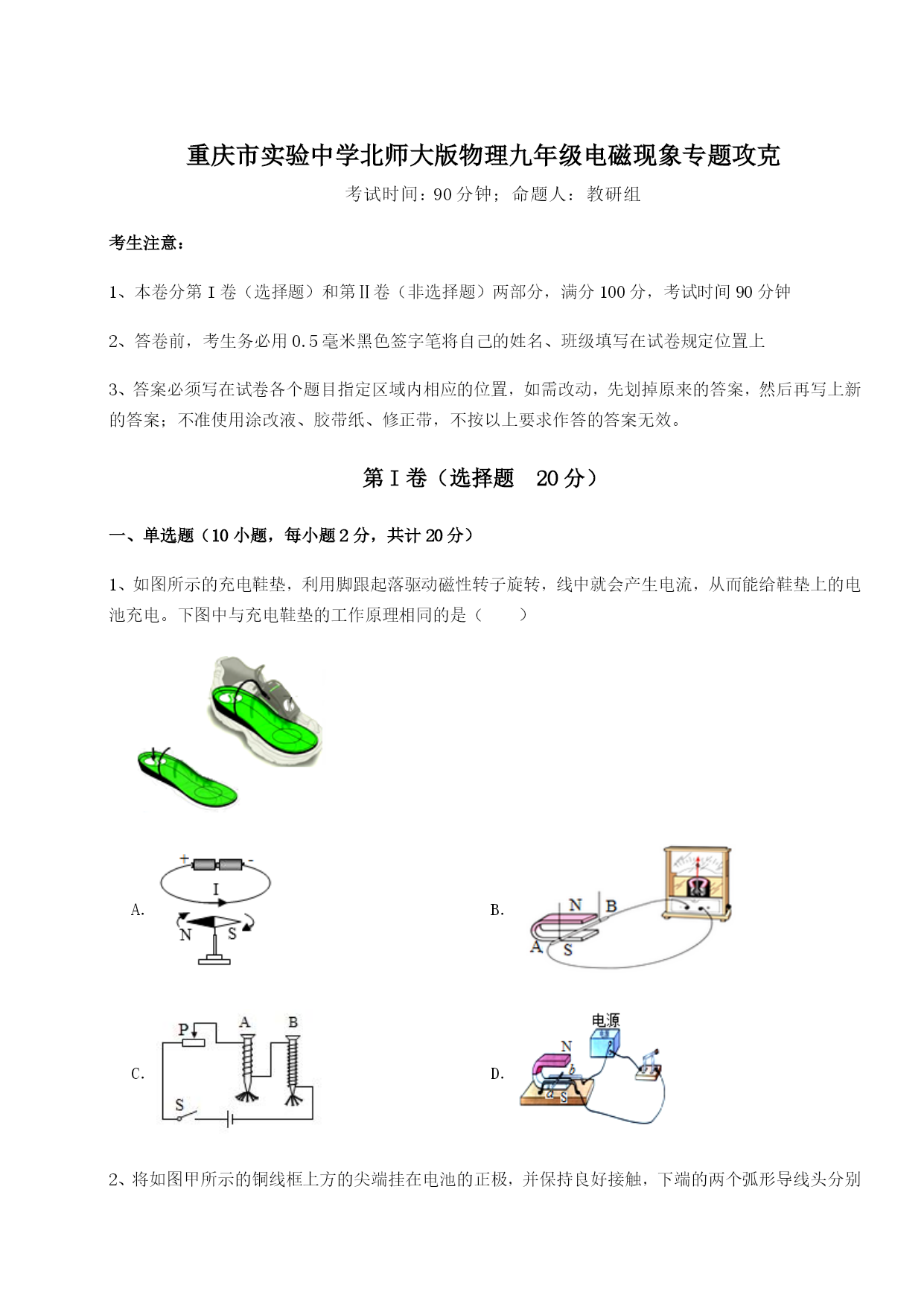

重庆市实验中学北师大版物理九年级电磁现象专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．2、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动3、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时不一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针之所以指南北，是因为受到地磁场的原因4、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机5、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同6、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．7、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力8、下列关于磁场的说法正确的是（）A．奥斯特实验表明，通电铜导线周围具有磁场，是因为铜导线被磁化了B．要使通电螺线管的磁性增强，应该增加螺线管的匝数，减小电流C．在地磁场作用下能自由转动的小磁针，静止时N极指北方D．磁感线是真实存在的，磁场由无数条磁感线组成9、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系10、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图中，静止在通电螺线管周围的小磁针，其中指向错误的是（填标号）｡2、用漆包线在笔杆上绕制成一只螺线管，接入如图所示的电路，闭合开关S后，要使螺线管吸引大头针的数量减少，变阻器的滑片P应向端移动（选填“a”或“b”）。此时通电螺线管的上端是极（选填“N”或“S”）。3、为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，螺线管的（选填“a”或“b”）端为N极，铅蓄电池的c端是（选填“正”或“负”）极，小磁针所在位置的磁感线方向与小磁针N极所指的方向（选填“相同”或“相反”）。4、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把表改装为压力计。5、虽然
