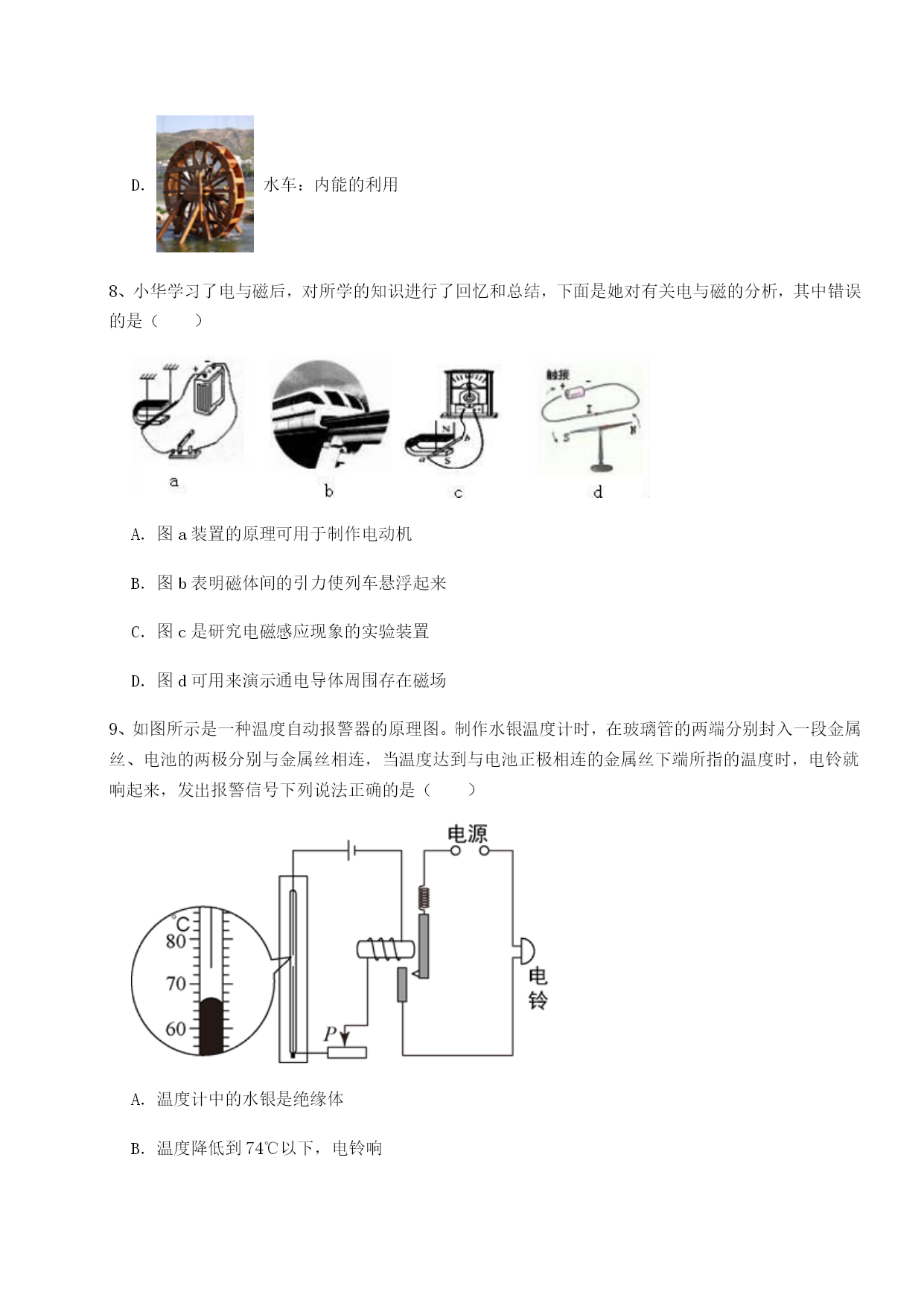

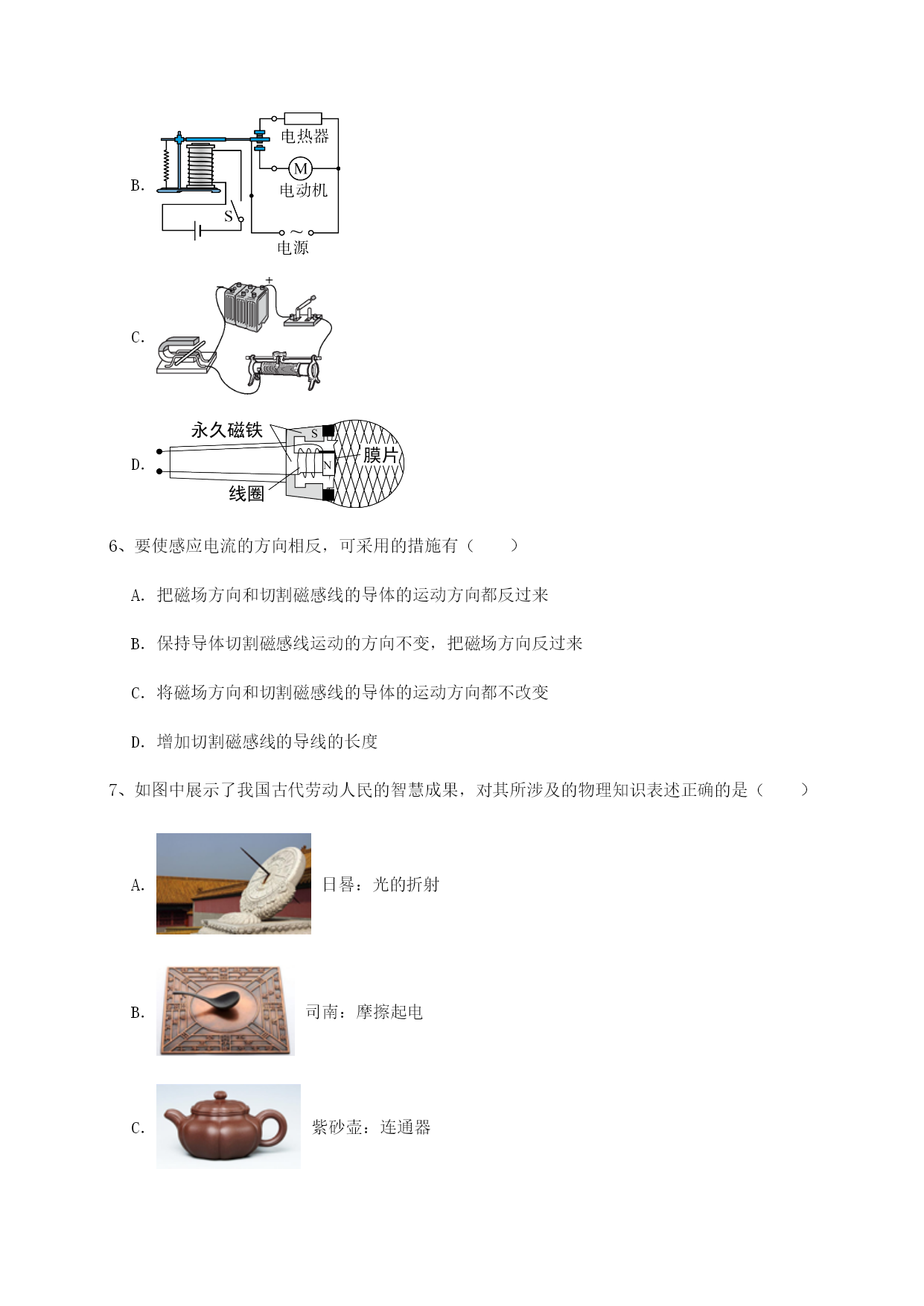

重庆市实验中学北师大版物理九年级电磁现象专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近2、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同3、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同4、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理5、如图所示，利用发电机工作原理的是（）A．B．C．D．6、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度7、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用8、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场9、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．温度降低到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱10、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是学校走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0的阻值减小，定值电阻R两端的电压（选填“变大”“变小”或“不变”），同时电磁铁的磁性（选填“变强”“变弱”或“不变”），工作电路接通，灯泡L发光，图中电磁铁的下端是（选填“S”或“N”）极。2、如图所示是一种温度自动报警器的原理图。制作时，在（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达倒金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号。3、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的（选填“南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为产生了磁场。4、在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。图1中小磁针的A端为极。请将图2中的“光控开关”声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路。5、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂
