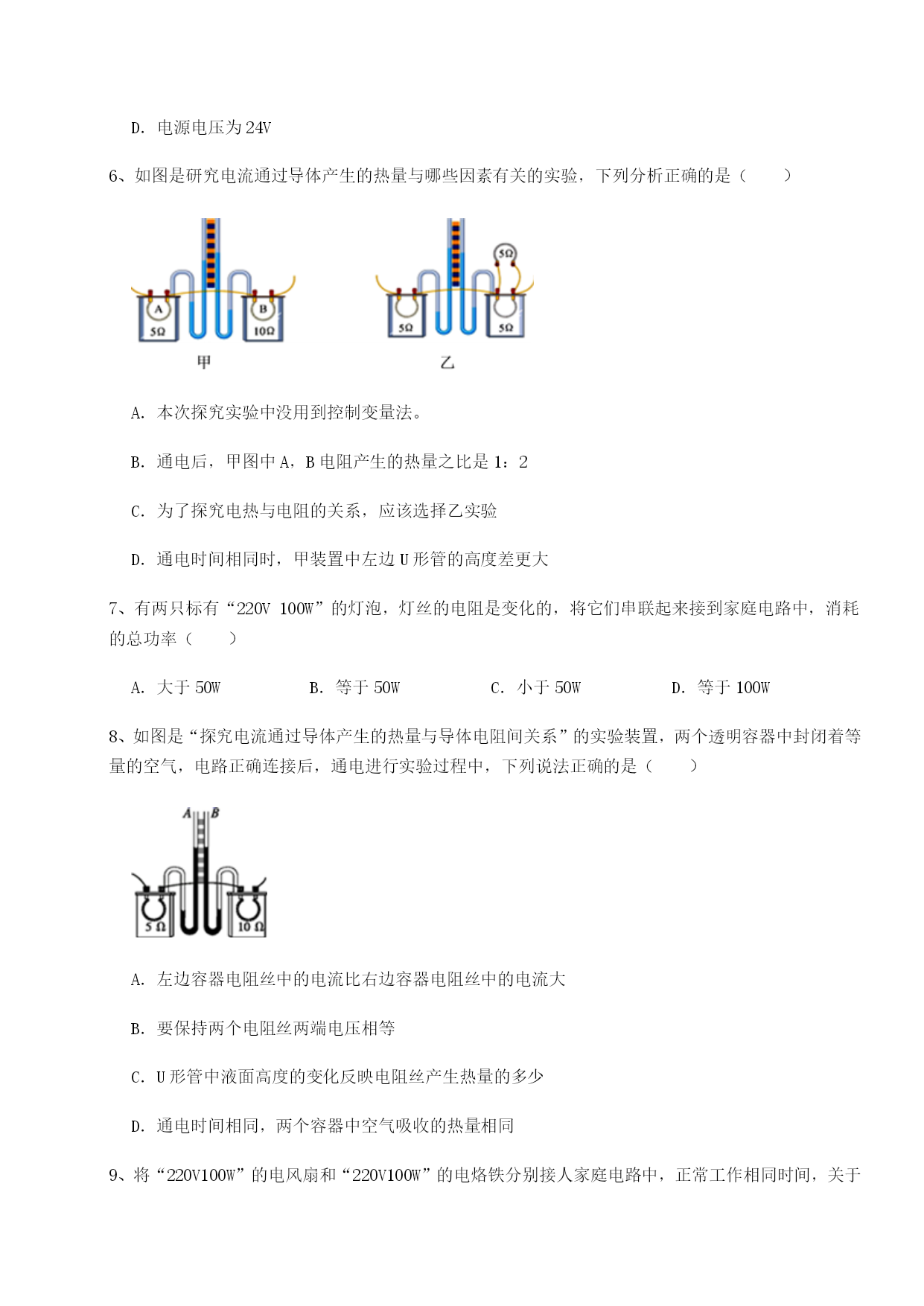

河北石家庄市42中北师大版物理九年级电功和电功率定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（）A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小2、如图所示电路中，电源电压为6V，闭合开关S，两灯泡的电阻不变，两个小灯泡消耗的总功率等于（）A．9WB．4.5WC．2WD．2.25W3、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大4、下列关于家庭电路和安全用电说法不正确的是（）A．当人的两只手分别接触火线和零线而发生后触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尾金属帽D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连5、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V6、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。B．通电后，甲图中A，B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大7、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W8、如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．要保持两个电阻丝两端电压相等C．U形管中液面高度的变化反映电阻丝产生热量的多少D．通电时间相同，两个容器中空气吸收的热量相同9、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多10、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明家电能表的相关参数如图所示，他家电路中允许消耗的最大电功率为W。他选取一个“220V100W”的灯，单独与电能表接入家庭电路，15min内电能表指示灯闪烁了75次，则电能表的规格为imp/(kW·h)。2、如图所示是一款挂烫机的工作电路图，正常工作电压为220V，电热丝的电阻R1＝R2＝88Ω，只闭合开关S1时，挂烫机处于挡（选填“高温”或“低温”），电路消耗的功率P1＝W，同时闭合开关S1、S2时，电路消耗的功率为P2，则P1∶P2＝。3、从图电能表上看出，该用户家中接入用电器的电功率最多允许达到W；若该用户家里只使用一只电水壶（其他用电器都关闭）时，电能表转盘10分钟转过150转，则电水壶的实际功率为W。4、小丽在“探究电流
