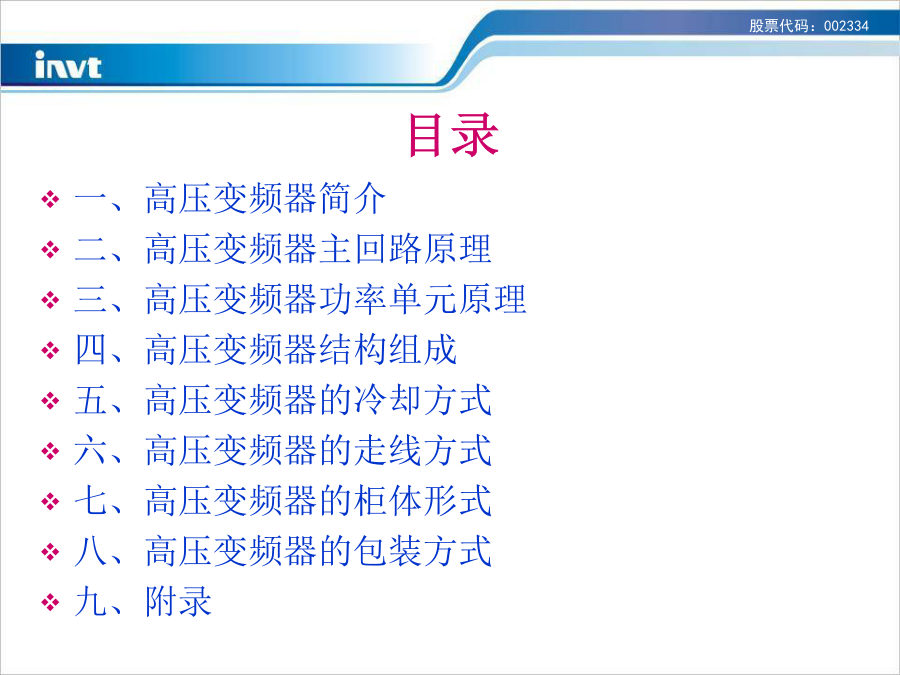

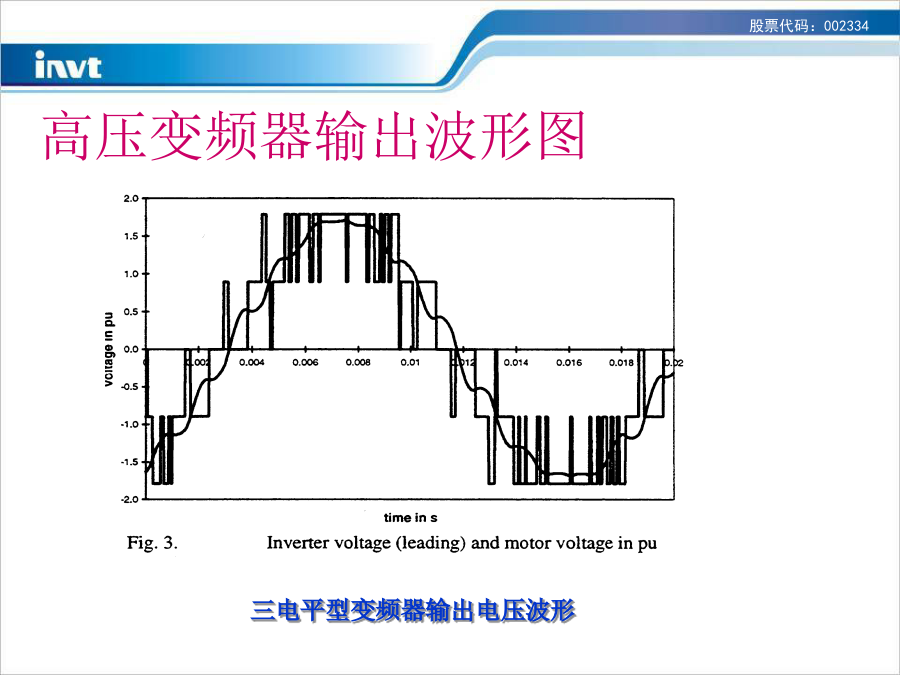

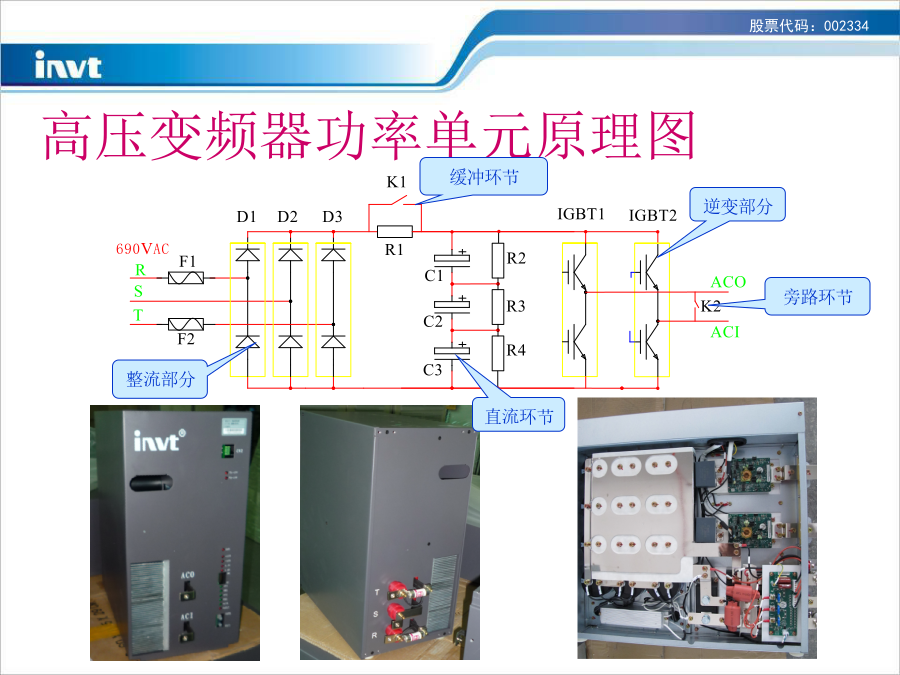

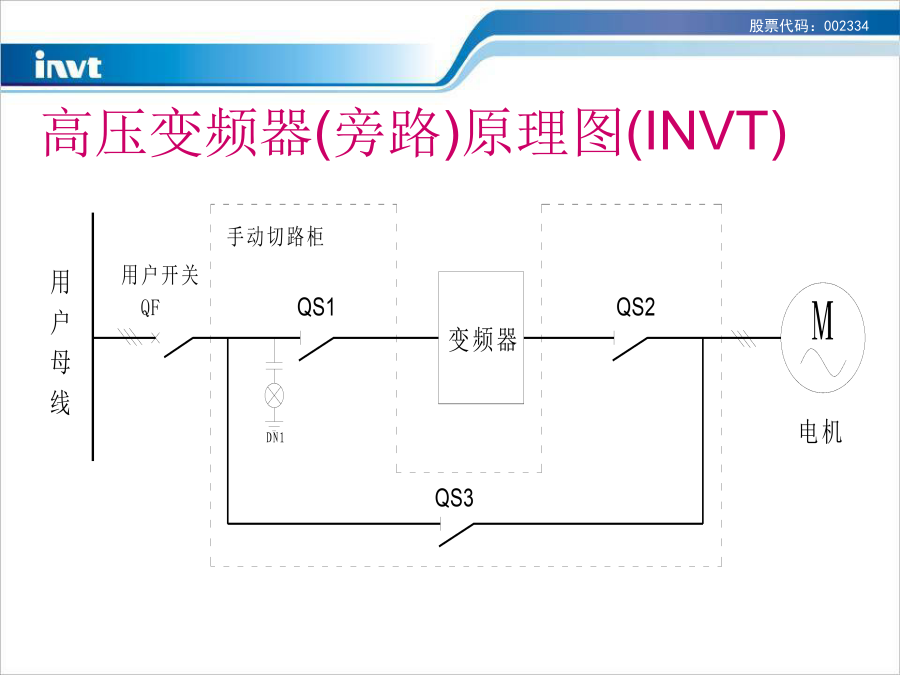

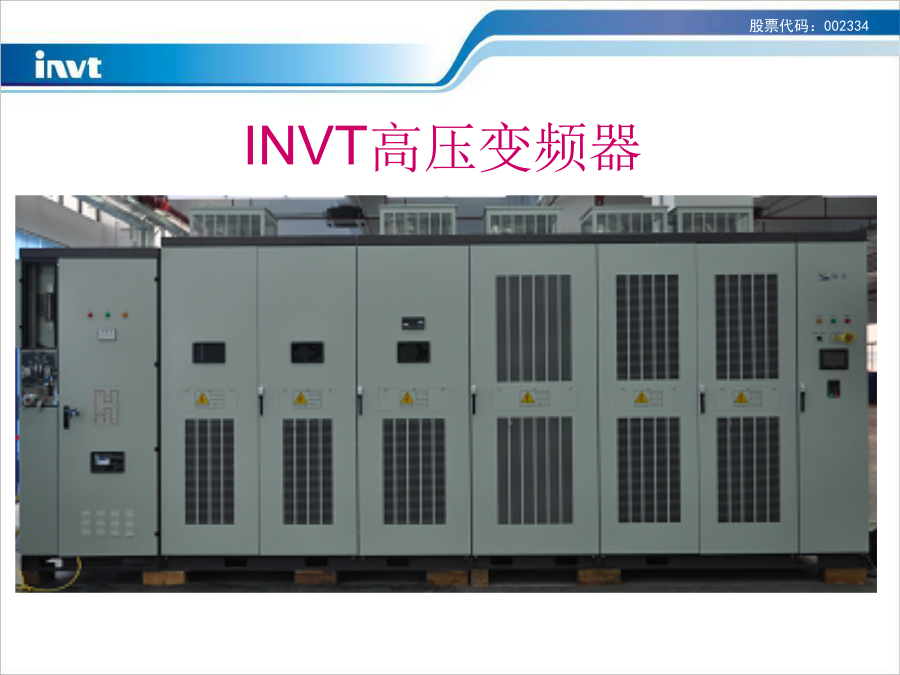

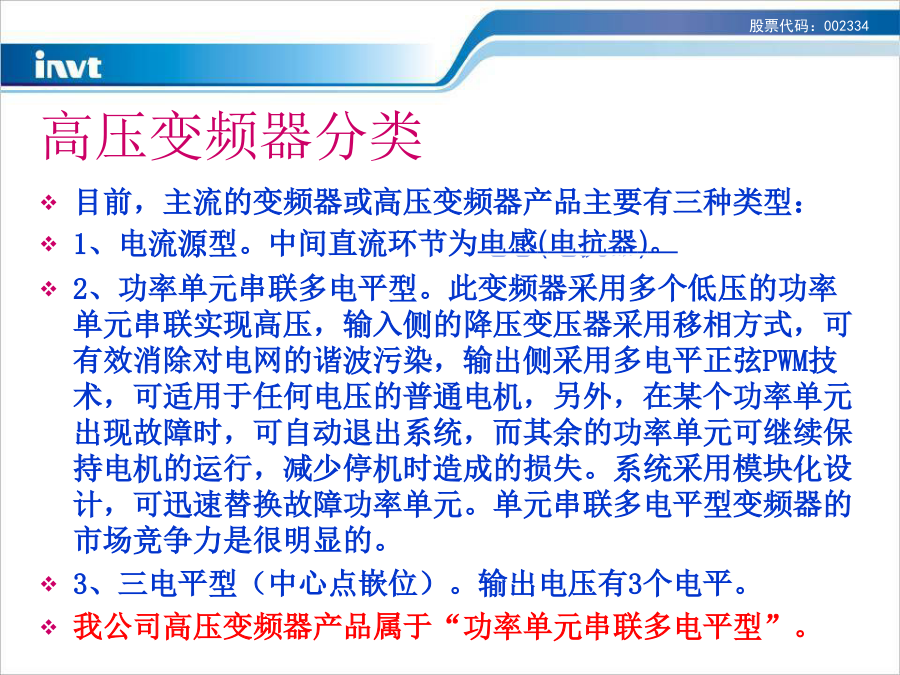

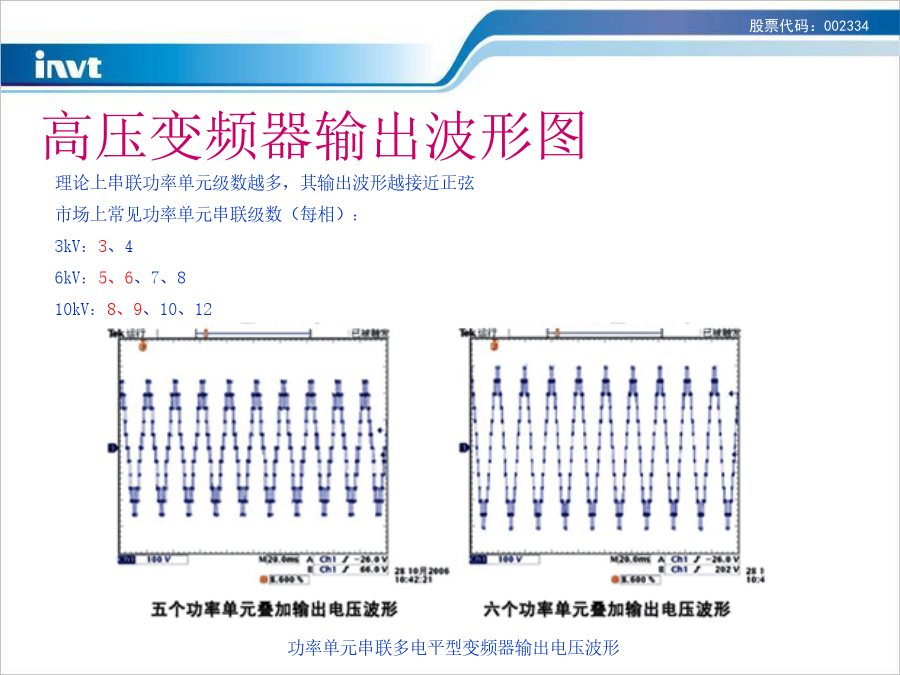

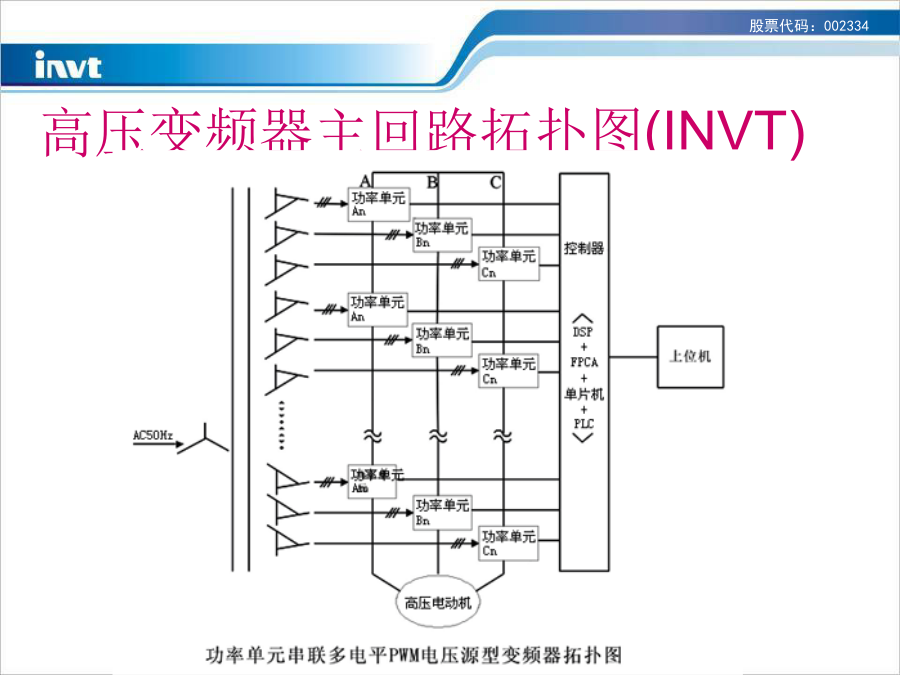

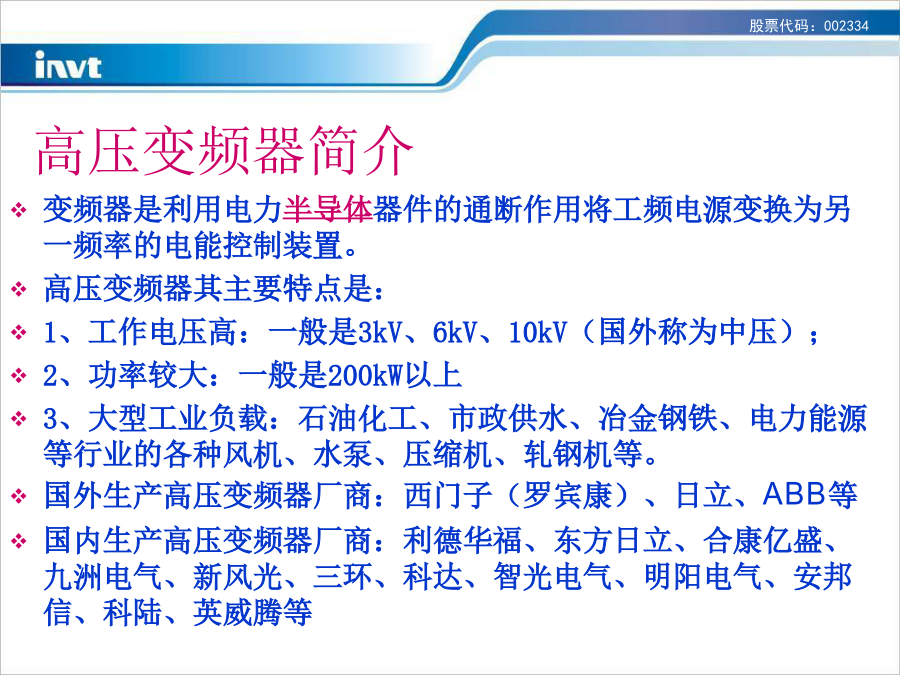

高压变频器原理与结构设计目录INVT高压变频器高压变频器简介高压变频器分类高压变频器主回路拓扑图(INVT)高压变频器(旁路)原理图(INVT)高压变频器输出波形图高压变频器输出波形图高压变频器功率单元原理图高压变频器功率单元输出波形高压变频器性能特点高压变频器结构特点高压变频器结构组成部分高压变频器标配部分高压变频器标配部分高压变频器标配部分高压变频器标配部分高压变频器选配部分高压变频器冷却方式功率单元进出线方式高压变频器走线方式高压变频器柜体形式高压变频器包装附录谢谢!
