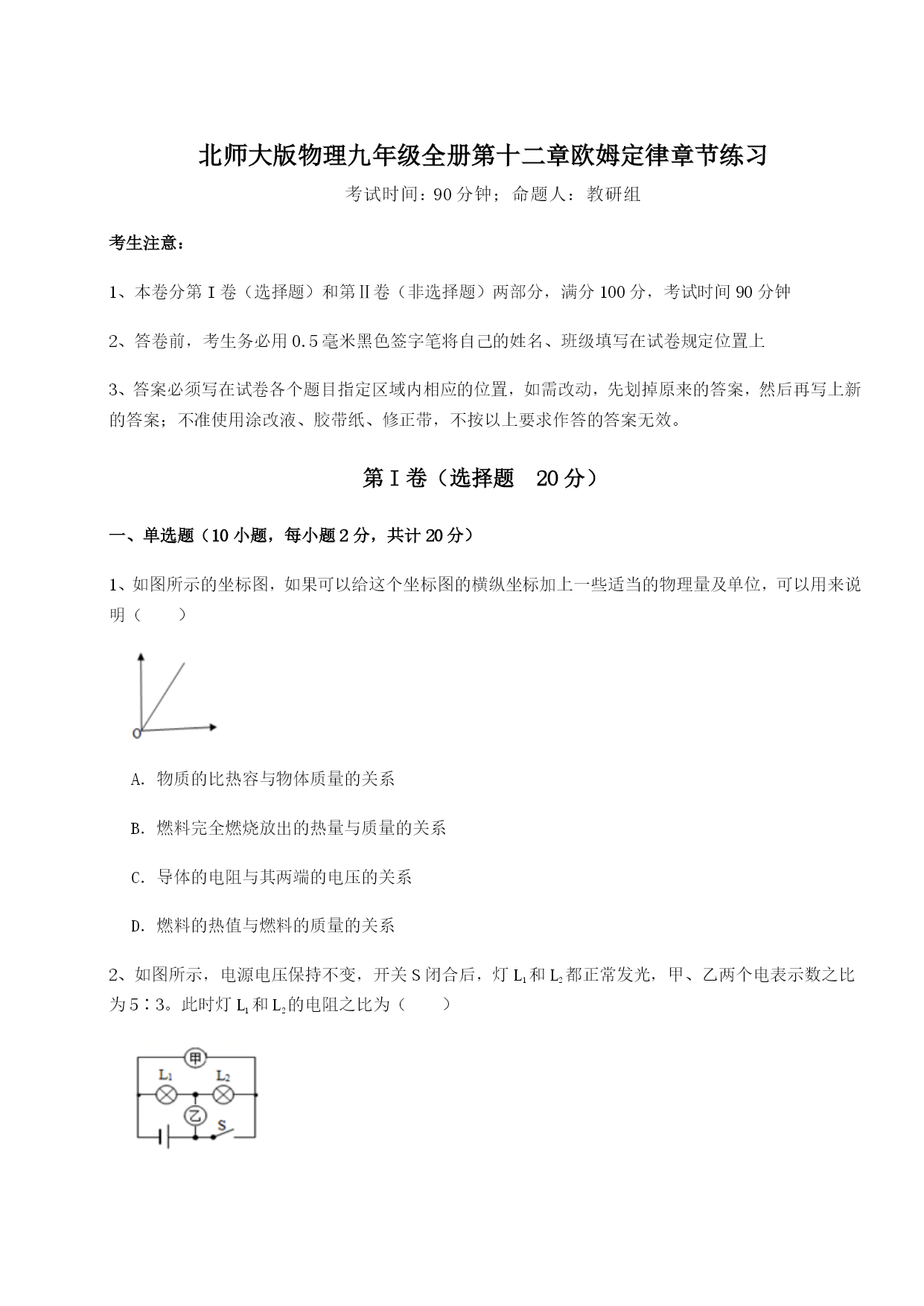

北师大版物理九年级全册第十二章欧姆定律章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（）A．物质的比热容与物体质量的关系B．燃料完全燃烧放出的热量与质量的关系C．导体的电阻与其两端的电压的关系D．燃料的热值与燃料的质量的关系2、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（）A．2∶3B．3∶2C．5∶3D．3∶53、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变4、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（）A．I1=I2=I34B．I3>I4C．U1>U2D．U123=U45、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶16、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:47、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数不变C．V示数与A1的示数之比不变D．电路消耗的总率功变大8、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．9、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（）A．U1∶U1′=4∶3B．R2的阻值为5ΩC．R3的阻值为30ΩD．电源两端电压为9V10、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为安，该导体的电阻为欧；若将该导体两端的电压调整为6伏，导体的电阻为欧。2、如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为Ω。3、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是V.4、如图所示的电路，电源电压为U且不变，R2标有“20Ω1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截
