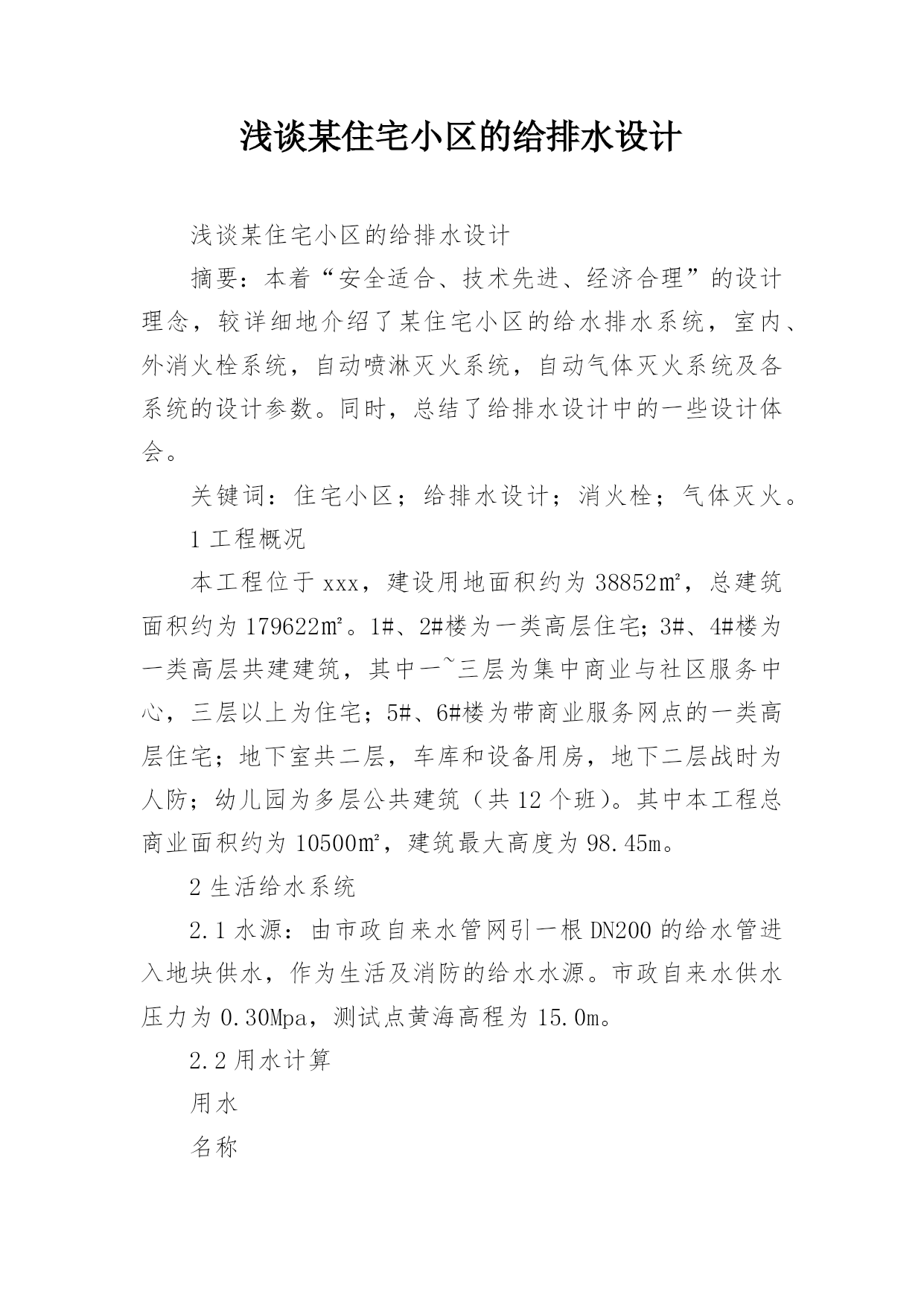

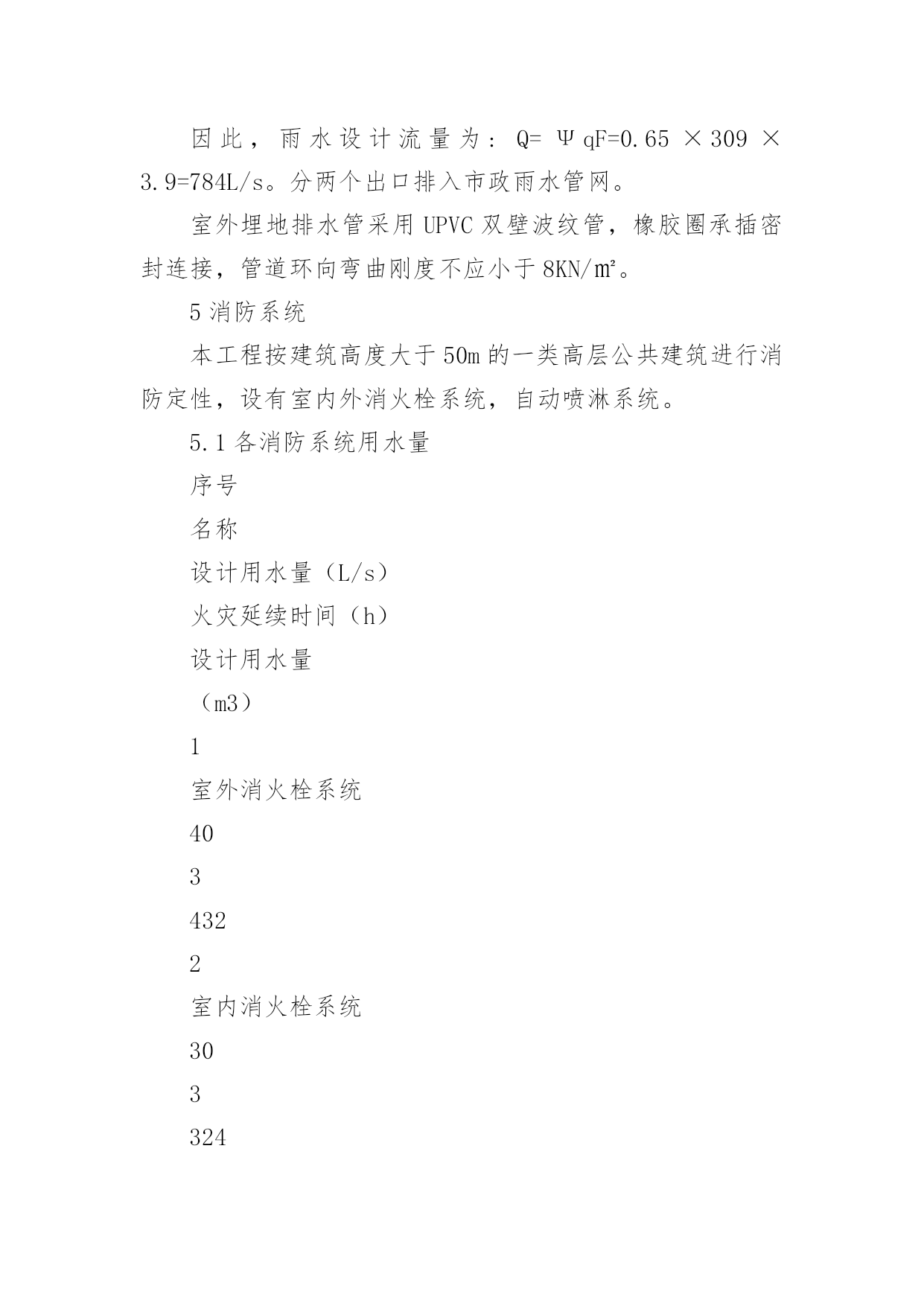

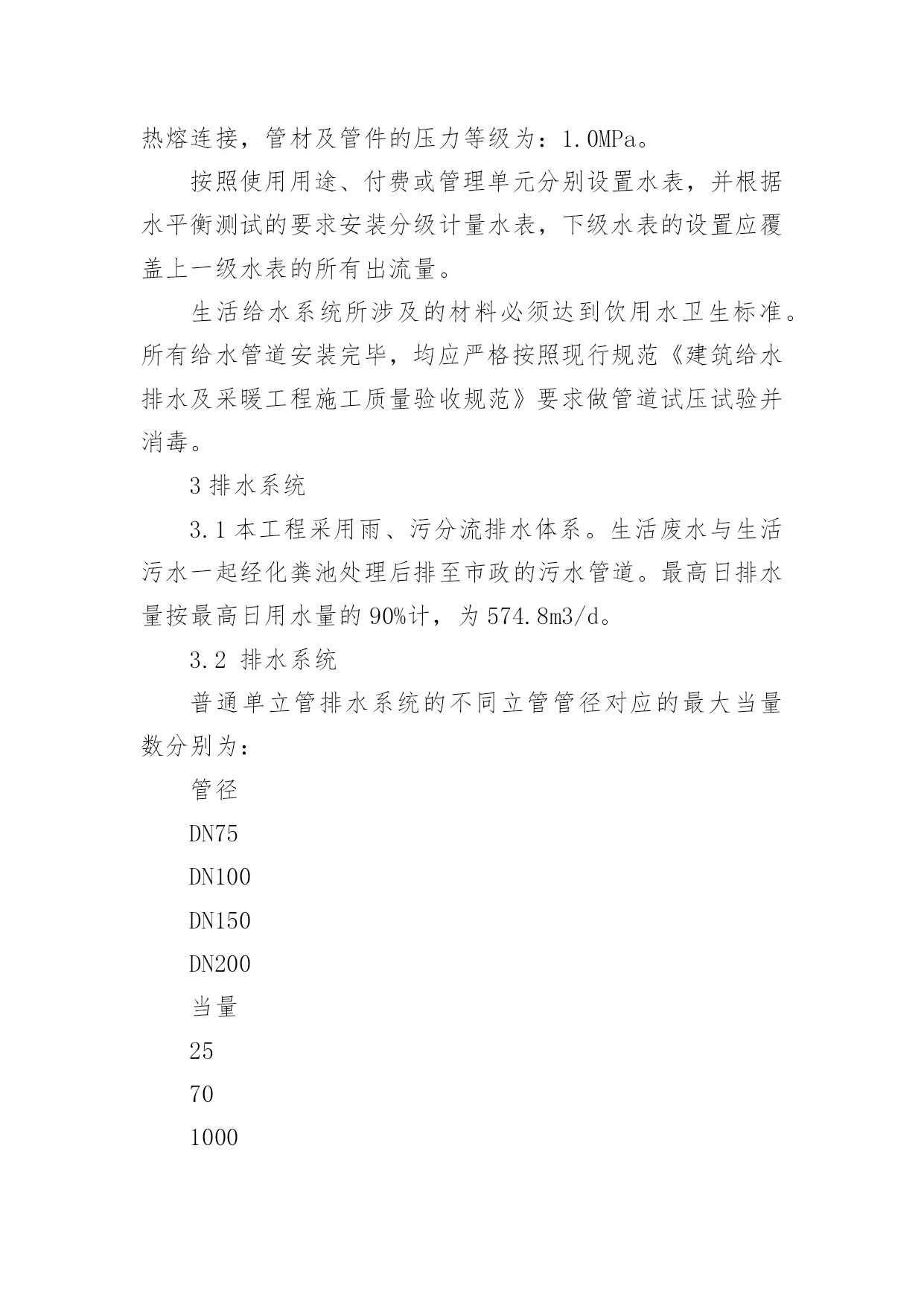

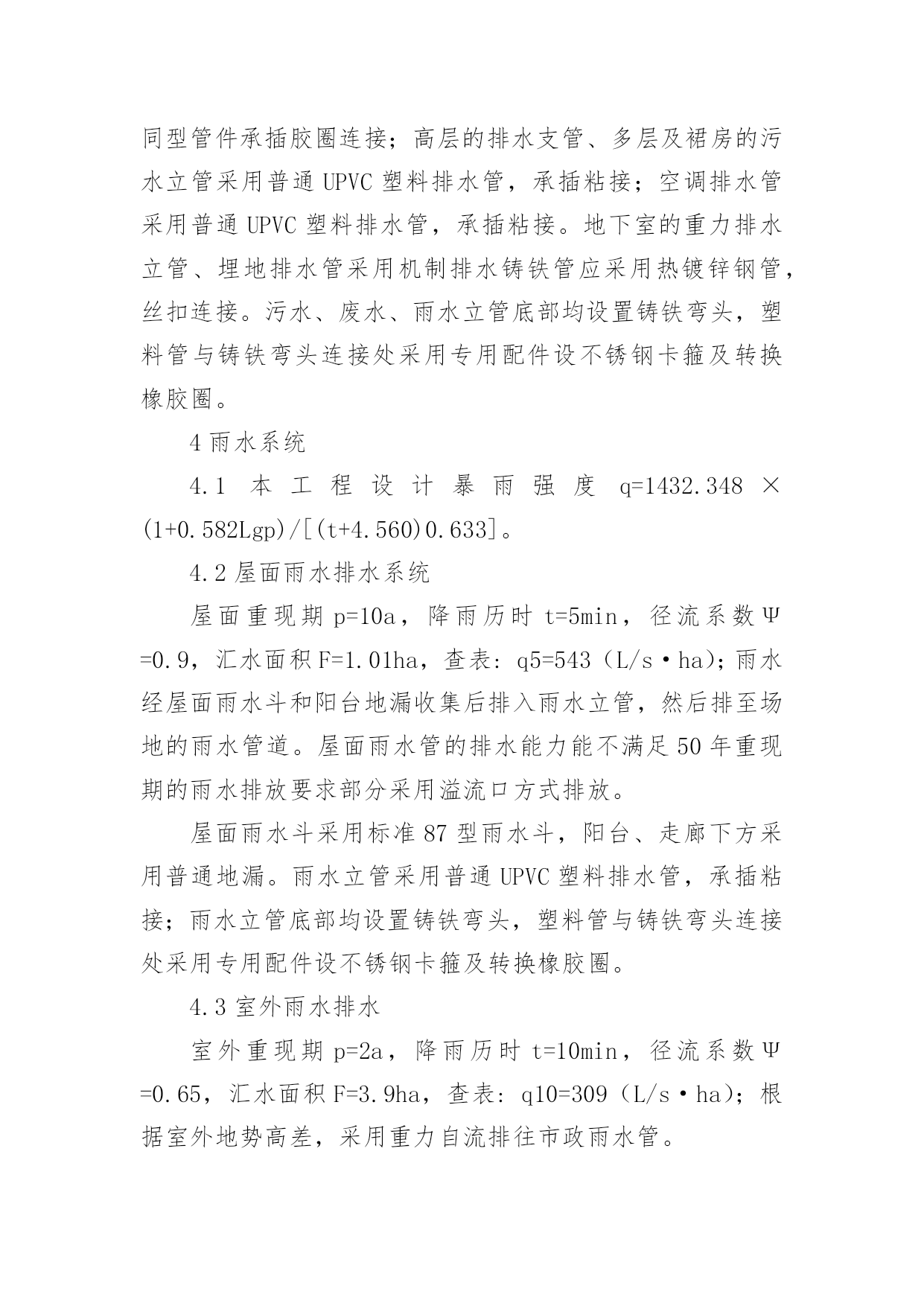

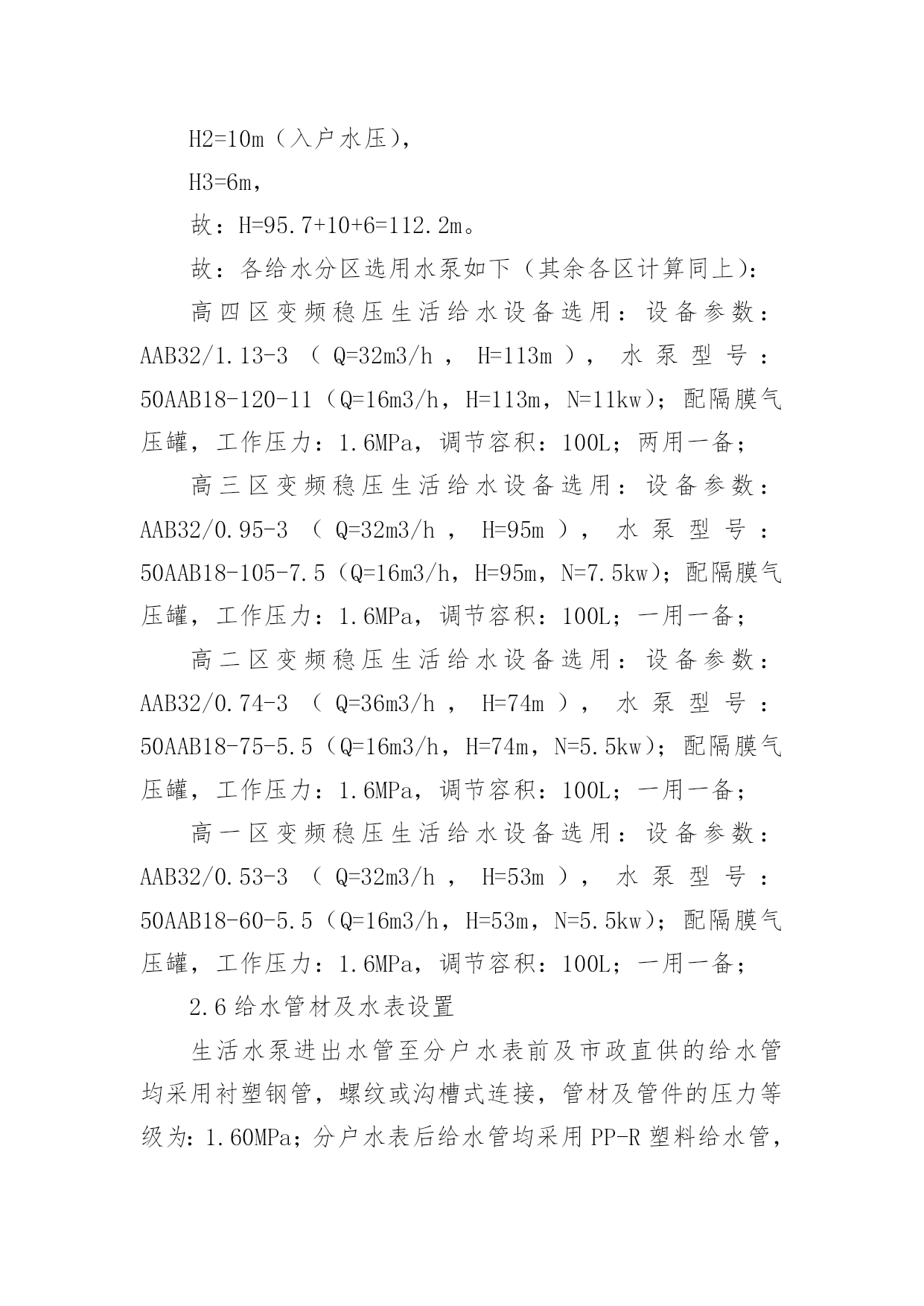

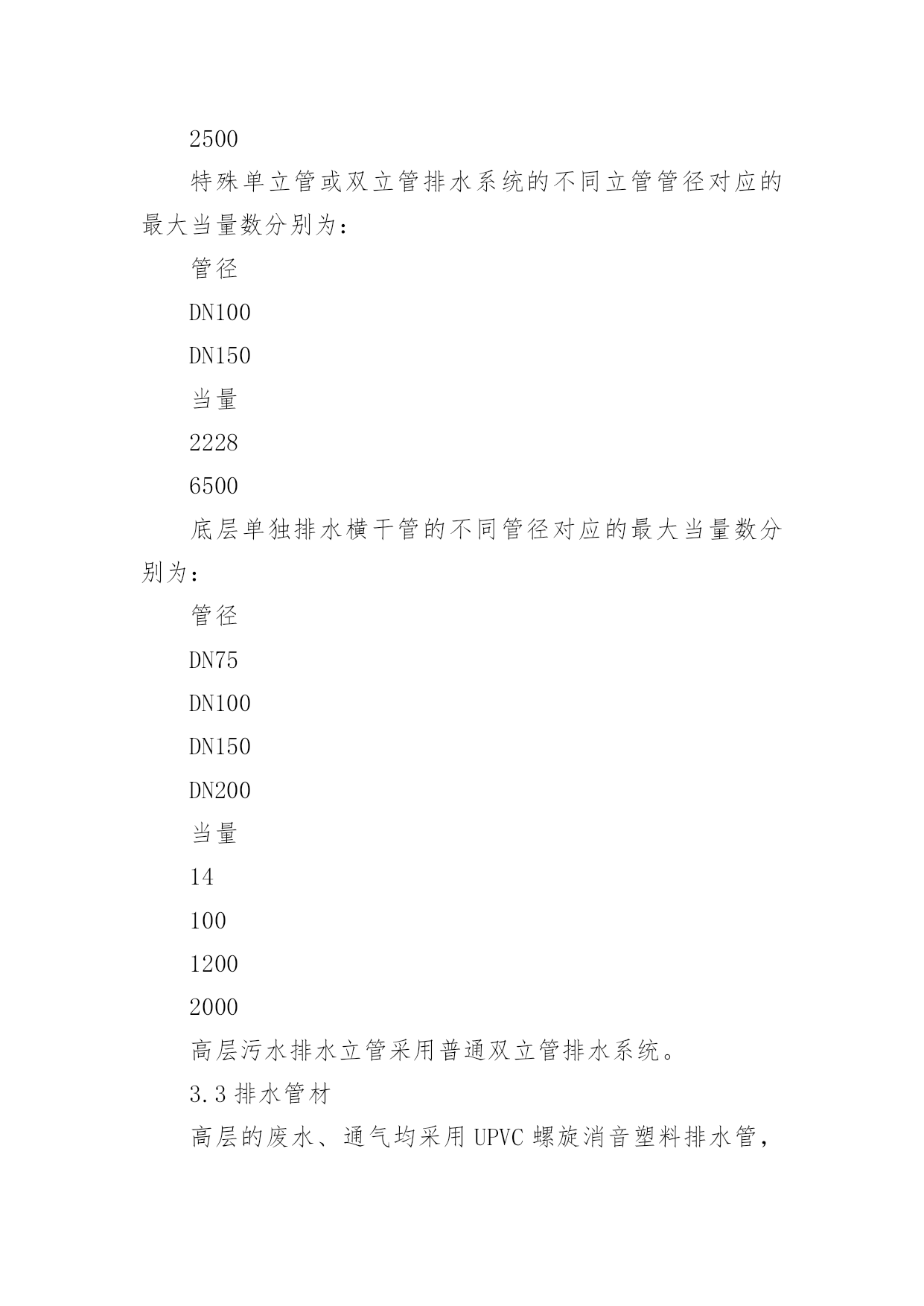

浅谈某住宅小区的给排水设计浅谈某住宅小区的给排水设计摘要：本着“安全适合、技术先进、经济合理”的设计理念，较详细地介绍了某住宅小区的给水排水系统，室内、外消火栓系统，自动喷淋灭火系统，自动气体灭火系统及各系统的设计参数。同时，总结了给排水设计中的一些设计体会。关键词：住宅小区；给排水设计；消火栓；气体灭火。1工程概况本工程位于xxx，建设用地面积约为38852㎡，总建筑面积约为179622㎡。1#、2#楼为一类高层住宅；3#、4#楼为一类高层共建建筑，其中一~三层为集中商业与社区服务中心，三层以上为住宅；5#、6#楼为带商业服务网点的一类高层住宅；地下室共二层，车库和设备用房，地下二层战时为人防；幼儿园为多层公共建筑（共12个班）。其中本工程总商业面积约为10500㎡，建筑最大高度为98.45m。2生活给水系统2.1水源：由市政自来水管网引一根DN200的给水管进入地块供水，作为生活及消防的给水水源。市政自来水供水压力为0.30Mpa，测试点黄海高程为15.0m。2.2用水计算用水名称用水量标准用水数量使用时间h小时变化系数Kh最大时用水量（m3/h）最高日用水量（m3/d）住宅200L/m2.d2468人242.449.4493.6商业6L/m2.d10500m2121.57.963绿化浇洒2L/m2.d11700m241.0624停车库地面冲洗水2L/m2.d59120m261.019.7118.24未预见水量按最高日用水量的10%计8.369.9合计91.3768.72.3给水方式为充分利用供水压力，除地下二层至地上三层由市政直供外，其余各层在竖向上分为四个区。加压分区原则为：控制保证各供水分区的套内分户用水点的给水压力不小于0.10MPa，入户管的给水压力不大于0.35MPa。具体分区如下：低区：地下二层至三层，由市政给水管网直接采用下行上给方式供水；高一区：四层至十层，由地下泵房高一区成套变频供水设备供水；高二区：十一层至十七层，由地下泵房高二区成套变频供水设备供水；高三区：十八层至二十四层，由地下泵房高三区成套变频供水设备供水；高四区：二十五层至三十层，由地下泵房高四区成套变频供水设备供水。采用下行上给的供水方式供水，局部采用减压阀组控制保证各供水分区的套内分户用水点的给水压力不小于0.10MPa，入户管的给水压力不大于0.20MPa。2.4生活水箱生活用水贮水箱的有效容积按建筑物需加压的最高日用水量的20%~25%确定。本工程加压给水的最高日用水量为：543m3/d，则地下泵房生活水箱容积为：543m3×20%=108.6m3，取为110m3。2.5给水系统计算1）、水泵流量计算高一区：每户总当量为Ng=（6+4）/2=5，七层总当量值为Ng=5×（4×6+5×2）×7=1190；U0=q0mKh/(0.2×Ng×T×3600)=200×3.0×2.4/(0.2×5×24×3600)=1.67%；其中，U0：平均出流概率，q0：用水定额，Kh：时变化系数，m：用水人数，T：用水时间，Ng：总当量。查现行《建筑给水排水设计规范》得出：管段卫生器具同时出流概率：U=3.54%，设计秒流量：qg=8.49L/s，即30.6m3/h，取为32m3/h。高二区、高三区、高四区给水计算同高一区。2）、水泵扬程计算H=H1+H2+H3，式中：H—变频给水泵扬程（m），H1—地下水池水泵吸水口至最不利点的几何高差（m），H2—服务水头（m），H3—水泵至最不利点的水头损失（m），H4—市政可利用水头（m）。高四区计算值为：H1=90.8+5.4=96.2m，H2=10m（入户水压），H3=6m，故：H=95.7+10+6=112.2m。故：各给水分区选用水泵如下（其余各区计算同上）：高四区变频稳压生活给水设备选用：设备参数：AAB32/1.13-3（Q=32m3/h，H=113m），水泵型号：50AAB18-120-11（Q=16m3/h，H=113m，N=11kw）；配隔膜气压罐，工作压力：1.6MPa，调节容积：100L；两用一备；高三区变频稳压生活给水设备选用：设备参数：AAB32/0.95-3（Q=32m3/h，H=95m），水泵型号：50AAB18-105-7.5（Q=16m3/h，H=95m，N=7.5kw）；配隔膜气压罐，工作压力：1.6MPa，调节容积：100L；一用一备；高二区变频稳压生活给水设备选用：设备参数：AAB32/0.74-3（Q=36m3/h，H=74m），水泵型号：50AAB18-75-5.5（Q=16m3/h，H=74m，N=5.5kw）；配隔膜气压罐，工作压力：1.6MPa，调节容积：100L；一用一备；高一区变频稳压生活给水设备选用：设备参数：AAB32/0.53-3（Q=32m3/h，
